Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Poperhoosh

Member
Статус: Не в сети
Регистрация: 15.07.2017
Фото: 2
ryson писал(а):
Если у вас тайминги со скриншота, то у вас все верно. 18+16+4+14=52. Странно только, что ниже 52 у вас не игнорится, а зарубает какие-то команды раньше времени

Пришлось вернуть на 16/54, т.к. Обливион вылетал с чисто ОЗУшными симптомами - мнгновенно и без ошибок. А ведь Tm5 проходил, в том числе и на холодную. Ладно, не критично. Снова буду тестировать

_________________
Ryzen 5 5600X - Asus Tuf B450-PRO - 32GB DDR4 - 6800XT Nitro+ - Windows 10

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
ryson писал(а):
Второй "почему"

Не совсем типичный пример для сравнения, там он использует tFAWx1 "эксплойт". В класс. схеме tFAWx4 - не факт, что 2Т быстрее GDM. Плюс еще старая agesa, начиная с 1200 многое поменялось.

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
vol2008 то есть, при возможном 1Т GDM обязательно off? :D

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
ryson
Сорян, не понял контекста тогда. Я имел ввиду что пример veii, где 1t > 2t > gdm, как бы частный случай. Ну и нечетные первички с gdm у человека здесь тоже как бы никчему. Я уже на ocn спрашивал людей, зачем вы пишите 1t + gdm, или 2t + gdm, почему не просто 1t, 2t и gdm :)

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14

Последний раз редактировалось vol2008 15.04.2021 22:10, всего редактировалось 1 раз.

  kimanenak

Member
Статус: Не в сети
Регистрация: 15.05.2020
Завтра буду тестировать разгон памяти и вхеа на PRO-P против TUF Gaming Plus;)
  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
ryson писал(а):
снижение производительности,

Относительно чего и почему? Я лично такого не наблюдал. Это наверное корявый биос, потому что Никаким законам логики не поддается.

Касательно GDM - все в рамках погрешностей. ПСП даже на скринах выше, чем в 2t, что логично.
  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
Victor91rus на скрине основа латентность, псп по любому вечно плюс/минус. tRCDRD-15 при tCL-14, ну плохо это :-)
мне вот больше интересно что правильнее использовать 14-14-14-14-35-49 или 15-15-15-15-30-44, сам пока из-за жары не могу затестить

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  Peeckey

Member
Статус: Не в сети
Регистрация: 03.02.2021
ryson писал(а):
GDM всегда off! tRCDRD-15 при tCL-14 очень неудачный вариант. И первая ваша ошибка - низкий VDIMM

так все работает, а если ставить tRCDRD 14 то уже краши TM5

_________________
AMD Ryzen 7 9800X3D
ASUS ROG X870i
RAM ???
Zotac RTX 5080 SOLID OC
KEF LSX ii + KC62
Neo G9

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
Peeckey писал(а):
краши TM5
при VDIMM-1.38v естественно, вольтаж добавте. Напишу по русски - вы купили машину и вместо того чтобы ездить, держите в гараже и иногда моете и музыку слушаете.

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
ryson писал(а):
основа латентность

Разница в 0,2 при том, что у вас один только L3 гуляет на 0,1 на этих же скринах. Это даже не смешно.

ryson писал(а):
RCDRD-15 при tCL-14, ну плохо это

Ничего плохого нет. Меньше=лучше

ryson писал(а):
что правильнее использовать 14-14-14-14-35-49 или 15-15-15-15-30-44,

14+14+4=32
32+14=46

15+15+4=34
34+15=49

Первый вариант зачем-то ухудшен. Второй занижен, но обычно это игнорируется, а не бьёт данные.
  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
Victor91rus тайминги с SPD, (во втором варианте -1 дозволенные). Смысл - взять на условно "ухудшенных" несколько ступеней частоты.

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  smile-777

Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск

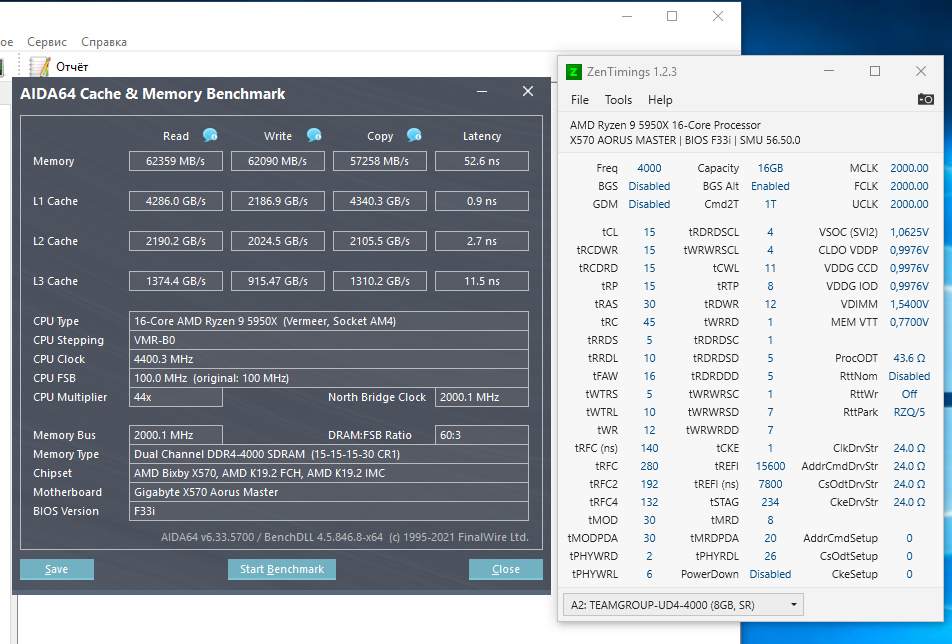

Мужики, кто напомнит из-за чего Copy падает?
Вложение:
20210416-001031.png [ 174.61 КБ | Просмотров: 535 ]

_________________
Команда "Русские Оверы"

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
smile-777 по Copy не подскажу, но VSoC маловат точно. И tCWL хотя бы до 12 подымите (лучше 14).

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  smile-777

Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск
ryson писал(а):
smile-777 по Copy не подскажу, но VSoC маловат точно. И tCWL хотя бы до 12 подымите (лучше 14).

Дело не в этом видимо.
SoC до 1.1в ничего не меняет, CWL 14 ничего не меняет, ни в плюс, ни в минус.

_________________
Команда "Русские Оверы"

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
ryson писал(а):
первый "почему" - снижение производительности, есть такой же так себе вариант 14-14-14-14-35-48.
Второй "почему"

Это не соответствует действительности, не влияет GDM=off так, пускай даже на синтетику, ©Veii звиздит и спойлерит непонятные вещи очень часто, в рамках моей системы GDM=off дает профит 0.1-0.2ns, и я не думаю, что на zen3 ситуация другая прям, скорость чтения в пределах 500Mb/s, это погрешность, которую можно убить циклом проверок.
На плашках F4-3200C14D-16, tRCDRD=15 на 3800Mhz едет ну максимум на 20% комплектах и опять же tRCDRD=14 относительно tRCDRD=15 дает профит в Aida 0.1-0.3ns, даст ли GDM off и tRCDRD=14 профит в реальных приложениях, не думаю.
Кстати у меня на zen2 скорость с GDM on выше, чем у Veii с его мега-профи настройкой :D

ryson писал(а):
по Copy не подскажу, но VSoC маловат точно. И tCWL хотя бы до 12 подымите (лучше 14).

Проверял в тестах tCWL, нет никакого смысла его занижать, относительно CL о чем в шапке жирными буквами написано.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Castlesairus

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 22.01.2019
Откуда: Usa
Фото: 0
Victor91rus писал(а):
14+14+4=32
32+14=46

15+15+4=34
34+15=49

Первый вариант зачем-то ухудшен. Второй занижен, но обычно это игнорируется, а не бьёт данные.

Разве бидаи не умеют в +2 и даже +0? Т.е. просто 14+14=28.
Даже для микронов, помнится, 1usmus говорил, что tBL=2 достаточно и всё успевает.

Поправьте, если ошибаюсь

_________________
[URL=https://meettomy.site] Womans from your town[/URL]

  kimanenak

Member
Статус: Не в сети
Регистрация: 15.05.2020

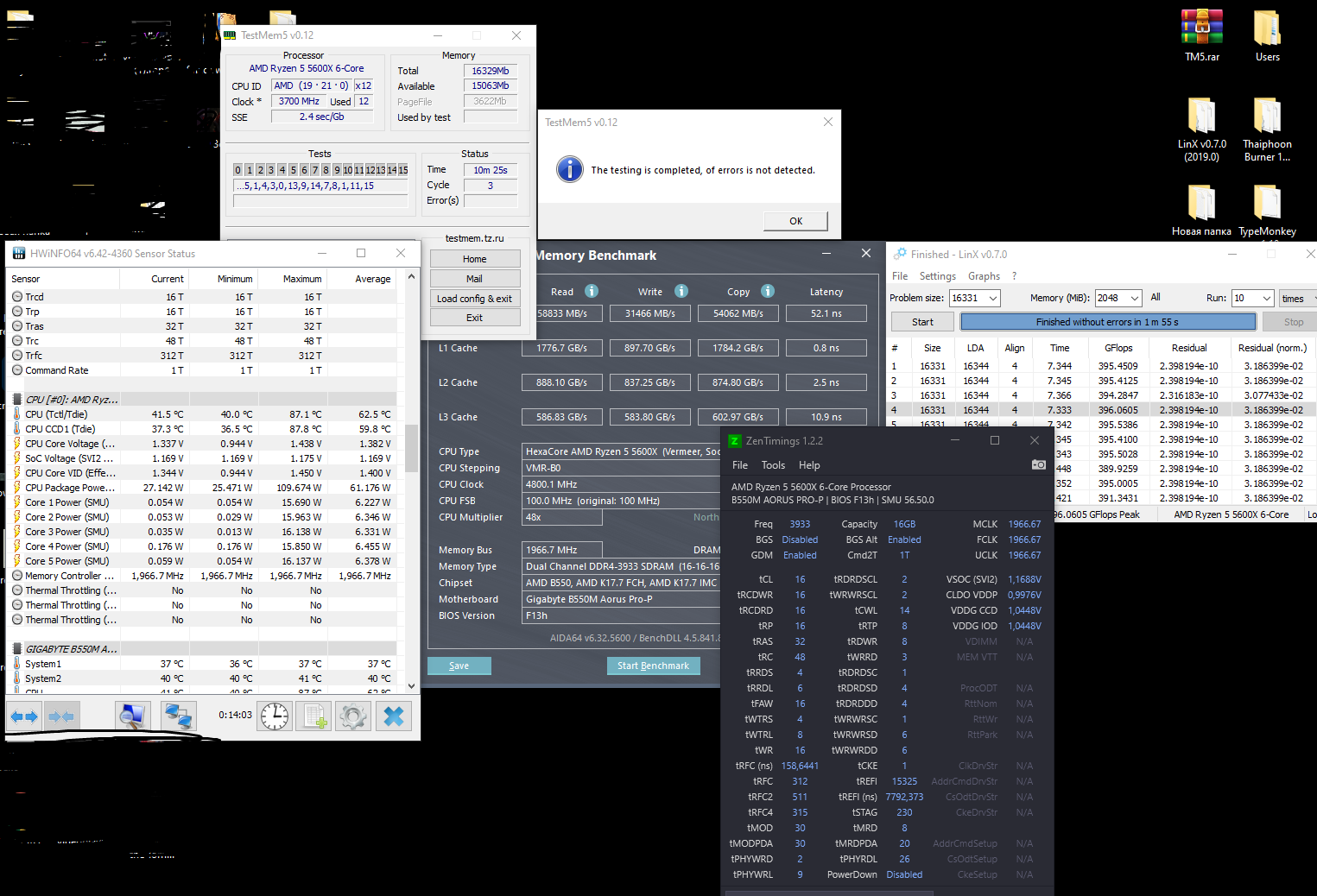

Ну вот и первые результаты, Асус Таф Плюс Б550м не смог в 3933 не при каких расскладах, память сыпала ошибками и всё, Pro-p первый запуск на 3933 всё прошло как по маслу. Вхеа нет.


Вложения:
Screenshot_13.png [ 287.5 КБ | Просмотров: 431 ]
  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
Castlesairus писал(а):
Разве бидаи не умеют в +2 и даже +0? Т.е. просто 14+14=28.

+0 - это бред, так как строку открывают для извлечения из неё логических сигналов, а не для того, чтобы закрыть.
Физическое состояние памяти на момент окончания tRCD: усилители нащупали заряд(0,5*VDD±q) и довели его до устойчивого состояния 0,75*VDD(логическая 1) или 0,25*VDD(логический 0), и на этом этапе у нас заканчивается tRCD и начинается tCL, и есть 2 задачи:
1)стабилизировать напряжение на значении VDD или 0 за tCL времени
2)после стабилизации - передать сигнал на внешнюю шину (те самые 4 такта)
И только после того, как внешняя шина распознала логические 0 и 1, можно завершать тайминг tRAS и начинать tRP без потери данных.

+2 это режим BL/2, когда передаётся только половина пакета, такой режим поддерживается DDR4, но за многие попытки добиться хоть какой-то разницы я её так и не нашёл по сравнению со стандартным +4. Он либо не используется, либо используется настолько редко, что эти -2 такта на фоне 100+++ тактов от памяти до l1, просто невозможно обнаружить.
  Castlesairus

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 22.01.2019
Откуда: Usa
Фото: 0
Victor91rus писал(а):
+0 - это бред, так как строку открывают для извлечения из неё логических сигналов, а не для того, чтобы закрыть.
Физическое состояние памяти на момент окончания tRCD: усилители нащупали заряд(0,5*VDD±q) и довели его до устойчивого состояния 0,75*VDD(логическая 1) или 0,25*VDD(логический 0), и на этом этапе у нас заканчивается tRCD и начинается tCL, и есть 2 задачи:
1)стабилизировать напряжение на значении VDD или 0 за tCL времени
2)после стабилизации - передать сигнал на внешнюю шину (те самые 4 такта)
И только после того, как внешняя шина распознала логические 0 и 1, можно завершать тайминг tRAS и начинать tRP без потери данных.

+2 это режим BL/2, когда передаётся только половина пакета, такой режим поддерживается DDR4, но за многие попытки добиться хоть какой-то разницы я её так и не нашёл по сравнению со стандартным +4. Он либо не используется, либо используется настолько редко, что эти -2 такта на фоне 100+++ тактов от памяти до l1, просто невозможно обнаружить.

Понял, спасибо. Всегда рад узнать матчасть понятным языком. А по остальным формулам не подскажете? Интересует синхронизация циклов с наименьшим/отсутствующим простоем и без пережатия, когда система игнорирует параметры
Т.е.
tRAS = tCL+tRCD+tBL(4)
tRC=tRAS+tRP
tRTP=tWR/2
tFAW=минимум 4*twtrs
Есть ещё какие-то тайминги, между которыми есть подобная взаимосвязь и чёткие формульные значения?
И ещё интересует tRFC. Одни говорят, что должно быть кратно tRC, другие - что кратным 8. Кто прав? Или где истина

_________________
[URL=https://meettomy.site] Womans from your town[/URL]

  smile-777

Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск
Castlesairus писал(а):
И ещё интересует tRFC. Одни говорят, что должно быть кратно tRC, другие - что кратным 8. Кто прав? Или где истина

tRC*8 :D

_________________
Команда "Русские Оверы"

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35534 • Страница 849 из 1777 • <  1 ... 846  847  848  849  850  851  852 ... 1777  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: DecadE, FLimiX, kosmik64 и гости: 28

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
