  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Будильник

Member
Статус: Не в сети
Регистрация: 25.03.2021
smile-777 писал(а):
Это почти XMP

4 планки тяжко гонятся,т ак что и не факт что возьмет "почти хмр"
  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
Helby это вопрос. Если прочитать то, что вы написали, то создаётся впечатление, что вы просто вставили планки к уже разогнанным двум, и оказалось, что какой-то или какие-то из этих установленных параметров память не потянула.
Нужно заново разгонять.
Ваш разгон не будет лучше самой худшей планки. По-моему это очевидно.
  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Victor91rus там нет никакого разгона по факту, бин комплекта один из самых сильных, выставленные значения они легко переваривают, у таких комплектов, нет как таковых худших-лучших плашек, разбег 0.5v максимум.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  smile-777

Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск
The KMS писал(а):
разбег 0.5v максимум

0.05?

_________________
Команда "Русские Оверы"

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
smile-777 да конечно :D

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
The KMS писал(а):
выставленные значения они легко переваривают,

Ну переваривают, значит переваривают. Значит проблема в магии. Ведьмы прокляли вордлайн и он не может открыться за 7,78ns.

Пусть ещё 20 вечеров гоняет тесты и получает ошибки, вместо того чтобы последовательно за один подход исключить все возможные варианты. Может быть угадает с десятого раза в чем ошибка. А может и с пятидесятого.
  Helby

Member
Статус: Не в сети
Регистрация: 04.11.2013
Откуда: Москва
Фото: 0
Victor91rus писал(а):
вместо того чтобы последовательно за один подход исключить все возможные варианты.


Все возможные за один подход? Слишком много переменных, включая температуру.

The KMS

Прошёл на ужатых базовых, tRDWR 9, tWR 12. С tWR авто (26) была одиночная 10-я ошибка.

Passed
#77

_________________
Lian Li Lancool 217 / Corsair RM1000x / 9800X3D + ALF III Pro 360 / G.Skill Trident Z5 64Gb RAM / Gigabyte Gaming OC 4090

  smile-777

Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск
А что там с сопротивлениями? При переходе на 4 планки ничего не меняется?

_________________
Команда "Русские Оверы"

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Helby а чего ты кстати F33a биос не ставишь, вопросы с ним?

smile-777 да по факту только они и меняются, ну и ещё пара таймингов. Я никаких проблем не выявил при переходе на 4 модуля после 2, на Daisy Chain Asus.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Helby

Member
Статус: Не в сети
Регистрация: 04.11.2013
Откуда: Москва
Фото: 0
The KMS F33a не пробовал, зато пробовал F33g, у меня с ним процессор почему-то попугаев недобирает в CB20, как будто в стену упирается, хотя разницы в температурах нет. Откатился на F32 и получил свои 8989 mc и 643 sc в CB20.

_________________
Lian Li Lancool 217 / Corsair RM1000x / 9800X3D + ALF III Pro 360 / G.Skill Trident Z5 64Gb RAM / Gigabyte Gaming OC 4090

  smile-777

Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск
The KMS писал(а):
да по факту только они и меняются, ну и ещё пара таймингов

Я вижу только rtt изменились.
Сопротивления все как на двух однорагнах.

_________________
Команда "Русские Оверы"

  Helby

Member
Статус: Не в сети
Регистрация: 04.11.2013
Откуда: Москва
Фото: 0
smile-777 писал(а):
Я вижу только rtt изменились.
Сопротивления все как на двух однорагнах.


Вот новые значения DDR-4 на платформах AMD. Статистика разгона, советы, обсуждение результатов. #17346501

_________________
Lian Li Lancool 217 / Corsair RM1000x / 9800X3D + ALF III Pro 360 / G.Skill Trident Z5 64Gb RAM / Gigabyte Gaming OC 4090

  smile-777

Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск
Helby писал(а):
Вот новые значения DDR-4 на платформах AMD. Статистика разгона, советы, обсуждение результатов. #17346501

Ага, увидел изменения )

_________________
Команда "Русские Оверы"

  Dance

Junior
Статус: Не в сети
Регистрация: 29.10.2012
angevil писал(а):
Сбрось биос до выставления trfc. Ты вписал в общий параметр trfc2/4. Нужно вписывать в tRFC1. Все trfc подсвечиваются серым, когда в них вручную вписываешь значения. У тебя дуалы + жар от карты и сверху добивает башня. Нужно охлаждать.

The KMS писал(а):
tRFC, меняется только первое значение, остальные в авто, tCWL авто, tWR 14. Для зен2 я никогда не видел необходимости для двух плашек одноранговых повышать VDDP выше 0.9, прогони тест ещё раз, VDDG 1.028, достаточно.

С tRFC разобрался вроде бы, выставил как было сказано. Снизил VDDP до 0.905 и VDDG до 1.005, при этих значениях все стабильно. WHEA были из-за низкого VSOC, уже при 1.0625 bus/interconnect error.
По поводу VDDG вопрос, в биосе есть VDDG IOD и VDDG CCD я оба эти значения одинаково устанавливаю, это правильно вообще и почему у некоторых в ZenTimings VDDG CCD отображается а у меня N/A?
Если с tCL, более менее все понятно (в шапке прочитал), то с tWR так и не разобрался. Есть какая-то формула для tWR? tWR=tRAS-tRCD или нет?

Сейчас уже криво приколхозил вентилятор на память и вот что получилось:
Вложение:

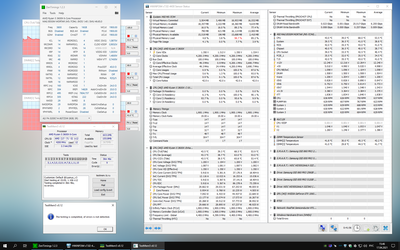

3800CL14_TestMem5.png [ 334.66 КБ | Просмотров: 539 ]
Вложение:

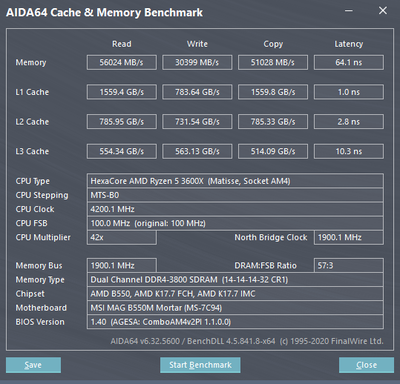

3800CL14_AIDA.png [ 92.41 КБ | Просмотров: 539 ]

_________________
MSI B550M MORTAR (BIOS 1.40) // Ryzen 5 3600X @4.2 1.2V // G.Skill TRIDENT Z [F4-3200C14D-16GTZSW] @3800 CL16 1.36V

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Dance писал(а):
VDDG IOD и VDDG CCD я оба эти значения одинаково устанавливаю

IOD вполне достаточно 0.95-1v, tWR у тебя выставлено по формуле, все верно, значение tWR=14, считаю оптимальным, однако при снижении до 10-12, ТМ5 1usmus, ошибок может не находить, но они появляются в RAM Test 1.1.0.0 Karhu и Prime95. Если у кого-то есть наблюдения по tWR, отпишитесь :-) Читал где-то о том, что значения таймингов tWR и tRP, рекомендуется ставить равными друг-другу, Victor91rus может прояснит этот момент.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
The KMS tWR не выполняет(заменяет) функцию tRP для записи. Он скорее Выполняет функцию tcl, только в обратную сторону. Как и у tCL, у него задача за время равное tWR стабилизировать напряжение в ячейке на уровне VDD или 0. Из-за того, что при записи усилители на момент подсоединения вордлайна к битовой линии уже находятся в активной фазе и не нуждаются в распознавании сигнала и наращивании уровня, зарядка ячейки происходит быстрее, чем распознавание и общий подъем(снижение) уровня при чтении, поэтому tWR может быть меньше tCL, хоть это по сути и одно и то же.
tRP идёт уже после tWR, и выполняет свою основную функцию по отключению основных конденсаторов вордлайна и подготовке паразитных к следующей операции, как и при чтении.

Не помню в каком документе, или это было со слов кого-то из амд, но видел, что амд не рекомендует ставить ниже 12 из-за контроллера памяти.
Хотя я видел результаты ниже 12. Полагаю, что они просто посмотрели цифру в документации JEDEC и назвали её. Хотя 12 там только относительно ддр4-1600, а по факту - 15ns.
  Helby

Member
Статус: Не в сети
Регистрация: 04.11.2013
Откуда: Москва
Фото: 0
The KMS
Victor91rus

Камрады, закончил вроде.

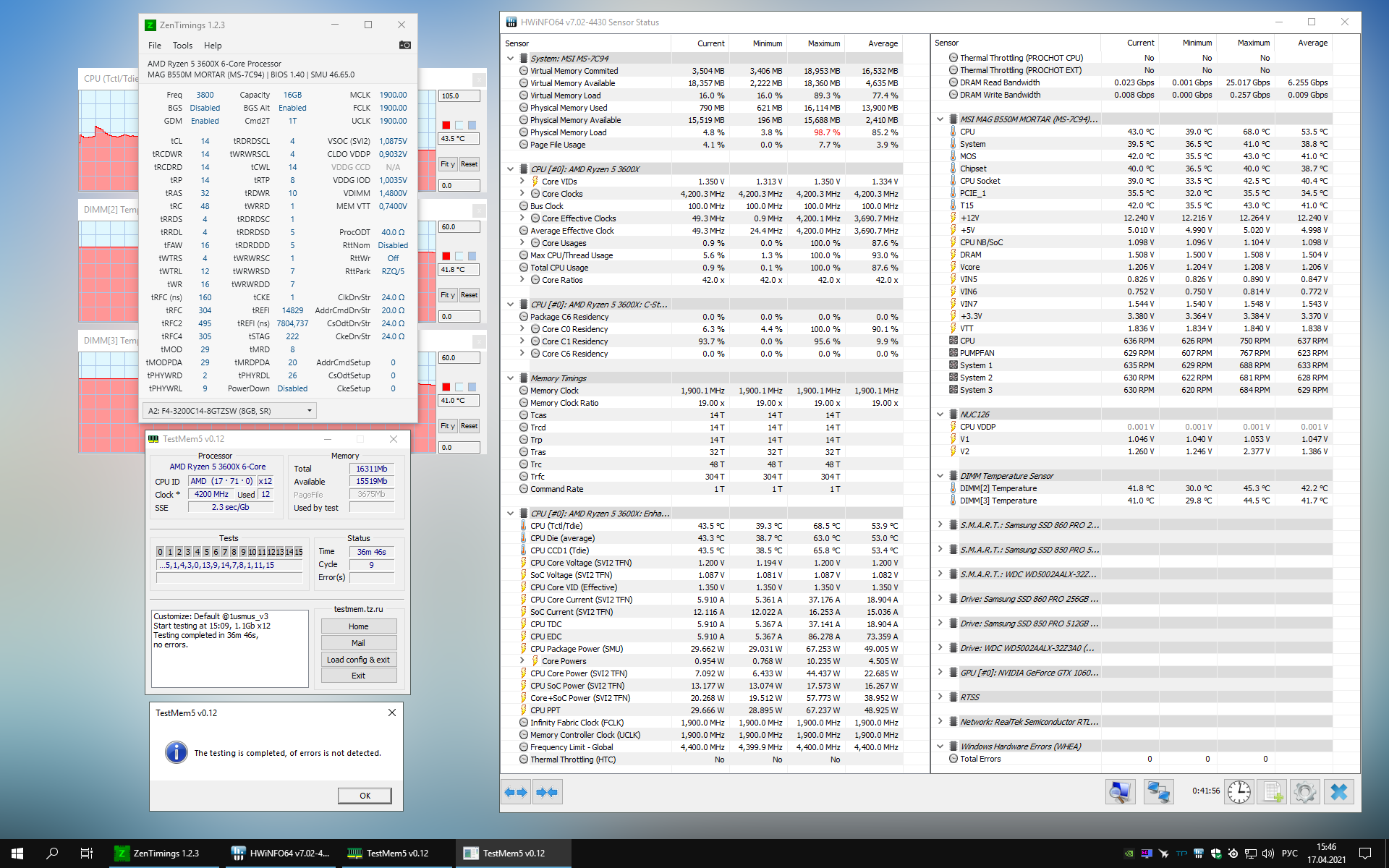

Немного прибрал напряжения vSoC c 1130 (отображается 1,1000 в ZT и HWinfo64) до 1100 в БИОСе (отображается 1,0688 в ZT и HWinfo64), а также vDIMM с 1,47 до 1,46. Пробовал на 1,45, вылетает ошибка 6. При tWR 12 выкидывало ошибку 10. Поставил tWR 14. Ну и tRFC 238 не особо ехал, ошибка 2. tRC 42 вместо 48 (по принципу tRC <= tRP + tRAS). Поставил 243 - всё ок.

Общий
#77


ZenTimings
#77


The KMS низкий поклон за помощь в личке.

_________________
Lian Li Lancool 217 / Corsair RM1000x / 9800X3D + ALF III Pro 360 / G.Skill Trident Z5 64Gb RAM / Gigabyte Gaming OC 4090

  pred-ok

Member
Статус: Не в сети
Регистрация: 28.07.2011
Откуда: Минск
Helby писал(а):
Камрады, закончил вроде.


А хотя бы фотоворкс аидовский сколько попугаев показывает? Просто комплект дорогой, а выхлопа с него не видно вообще, даже латенси ниалё :D
  Wolfrus

Member
Статус: Не в сети
Регистрация: 18.10.2008
Откуда: МСК
Добрый вечер, посмотрите пожалуйста, получилось без ошибок пока так, как я понял надо tRas поднять и tRc за ним соответственно, может есть еще какие ошибки?
Память Hynix CJR.
Вложение:
ZenTimings_Screenshot.png [ 40.96 КБ | Просмотров: 430 ]


  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
pred-ok писал(а):
даже латенси ниалё

это что-то из разряда "если одна женщина рожает 9 месяцев, то 9 женщин родят за 1 месяц".
У него было 2 планки с определенной скоростью, он добавил еще 2 с такой же скоростью. Скорость каждой планки от этого не изменилась. Как и общая скорость, ограниченная 2 каналами.
Изменился объем и скорость при чередовании.

Добавлено спустя 7 минут 14 секунд:
Wolfrus впечатление, что вы кроме первичек и trfc вообще ничего не трогали.
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35747 • Страница 851 из 1788 • <  1 ... 848  849  850  851  852  853  854 ... 1788  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: kogeridze, Trapcore, VladTonk, Whishp, Yurex80 и гости: 25

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
