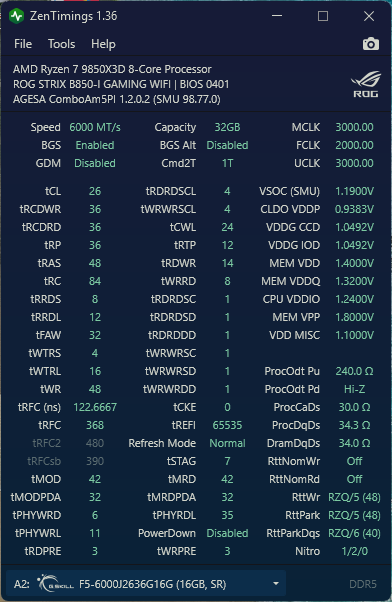

tCL = Устанавливается по желанию, может быть только четным. Чем ниже значение, тем больше VDD.

tRCD = Настраивается по желанию. В меню разгона AMD можно установить отдельные значения tRCDWR и tRCDRD. Значение вводится в шестнадцатеричном формате, в более новых версиях UEFI — в десятичном. Слишком низкое значение tRCDWR может привести к снижению производительности в некоторых бенчмарках ( данные в ZIP-архиве ). Оптимальное значение tRCDWR составляет от 16 до 20.

tRP = наименьшее значение tCL+4, свободное значение tRP = tRCD. Если TM5 выдает ошибки, и каждое внесенное вами изменение приводит к новой ошибке, попробуйте установить tRP = tRCD, если пользователь установил tRP < tRCD.

tRAS = Оптимальное значение tRCD+tRTP+4 или 8, tRAS=tRCD+16 (см. сообщение ), узкое значение tRCD+tRTP (см. сообщение ), только если tRC=tRCD+tRP+tRTP, tRC-tRP (см. скриншот настроек UEFI по умолчанию/профиля JEDEC в примечаниях).

tRC = наименьшее значение tRP+tRAS, более низкое значение >=tRCD+tRP+tRTP, tRCD+tRP+tRTP+2 может быть оптимальным, как видно по улучшению скорости передачи данных в Kahru по сравнению с tRCD+tRP+tRTP, tRP+tRAS (см. скриншот настроек UEFI по умолчанию/профиля JEDEC в примечаниях).

tWR = наименьшее значение 48, кратное 6.

tREFI = Установите желаемое значение, вычисляемое значение кратно 8192, в BIOS оно равно calc-1, более высокое (более свободное) значение дает прирост, тайминги чувствительны к температуре, более низкое значение — если есть проблемы с перегревом.

tRFC = Установите значение по желанию, кратное 32, значение в BIOS равно calc-1, см. рекомендации ниже в этом разделе, тайминги чувствительны к температуре, увеличьте значение при перегреве.

tRFC2 = Используется на AM5, обеспечивает целостность данных при высокой температуре DIMM (>85°C). Способ расчета уточняется, оставьте в режиме Auto.

tRFCsb = Используется на AM5, способ расчета еще предстоит уточнить.

tRTP = Устанавливается по желанию, значение ниже 12 нестабильно.

tRRDL = Оптимальное значение 8 или 12. Значение ниже 7 не рекомендуется, поскольку tWTRL = tRRDL * 2

tRRDS = Оптимальное значение 8. Всё, что меньше 6, не имеет смысла, потому что tFAW = tRRDS*4 и tWTRS = tRRDS/2

tFAW = Оптимальный 32. tRRDS*4

tWTRL = Оптимальное значение 16, если установить желаемое значение, соблюдайте правило tWTRL <= tWR - tRTP, безопасный расчет tRDRDscl + 7 = tCDDL, tWTRL = tCCDL x 2 (см. скриншот настроек UEFI по умолчанию/профиля JEDEC в примечаниях). tWTRL = tRRDL * 2

tWTRS = Оптимальное значение 4 или 3, безопасный расчет tRDRDscl+7 = tCDDL, tWTRS=tCCDL/2 (см. скриншот настроек UEFI по умолчанию/профиля JEDEC в примечаниях) . tWTRS=tRRDS/2

tRDRDscl = Установите желаемое значение, значение ниже 4 нестабильно, 7 или 8 может быть оптимальным для производительности/стабильности.

tRDRDsc = [Auto] равно 1, понижение невозможно.

tRDRDsd = Актуально только для двухсторонних модулей DIMM, задайте желаемое значение, совпадающее с tRDRDdd.

tRDRDdd = Актуально только для многоранговых модулей (4xDIMM или 2xDual Rank DIMM), установите по своему желанию, совпадите с tRDRDsd.

tWRWRscl = Соответствует tRDRDscl, 7 или 8 могут быть оптимальным значением для производительности/стабильности, безопасный расчет = ((tRDRDscl+7) * 2)-7 (см. скриншот настроек UEFI по умолчанию/профиля JEDEC в примечаниях) , установка значения 1, как сообщается, приводит к снижению производительности.

tWRWRsc = [Auto] равно 1, понижение невозможно.

tWRWRsd = Актуально только для двухсторонних модулей DIMM, устанавливается как tRDRDsd+1, соответствует tWRWRdd.

tWRWRdd = Актуально только для многоранговых модулей (4xDIMM или 2xDual Rank DIMM), устанавливается как tRDRDdd+1, соответствует tWRWRsd.

tWRRD = Минимум 1, для односторонних модулей DIMM с 1 DPC рекомендуется 1 DPC, для двухсторонних модулей DIMM — 2 DPC.

tRDWR = Больше или равно 14, 15 для 1DPC, 16 для 2DPC.

tCWL = Нет настроек, правило "Авто" устанавливает значение tCL-2

tREFI = кратное 8192 - 1 в BIOS, например, допустимые значения: 65535 (8192*8-1), 57343 (8192*7-1), 49151, 40959 и так далее.

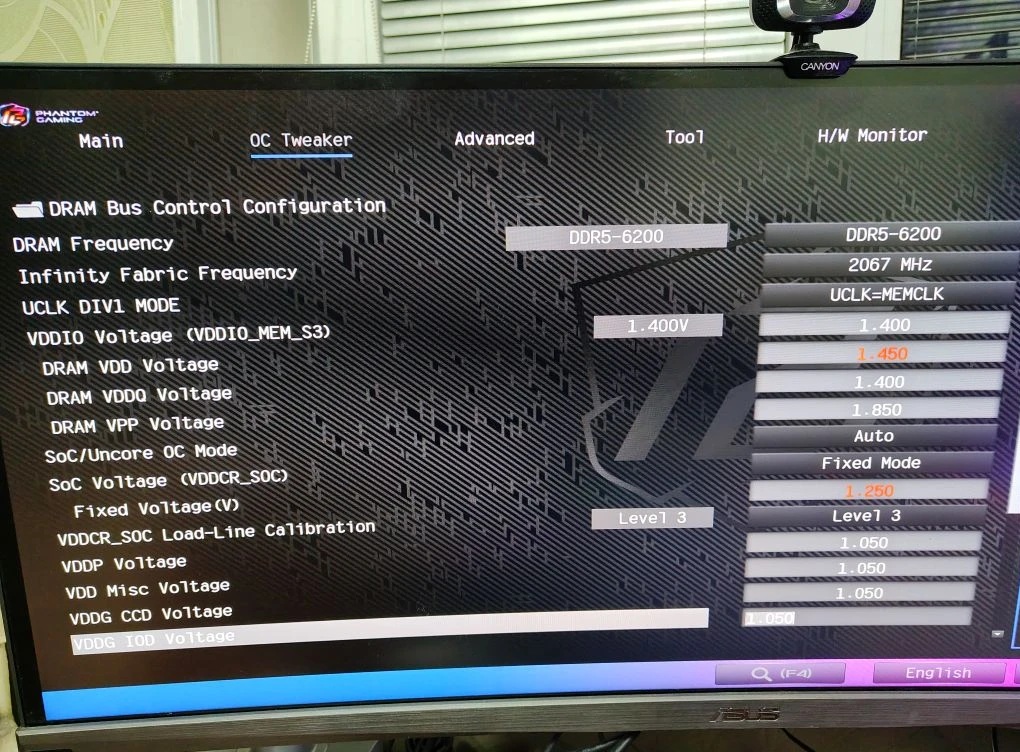

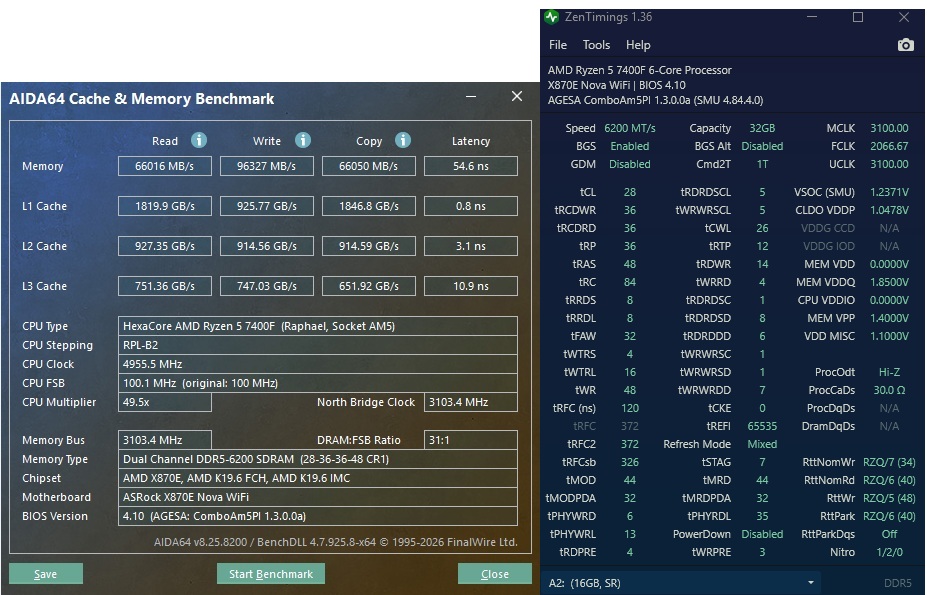

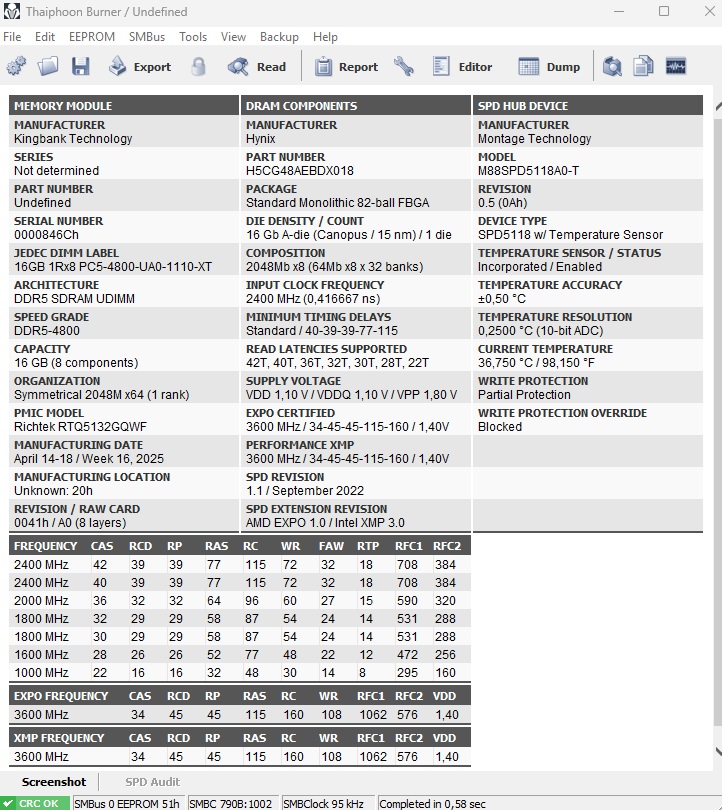

tRFC = зависит от микросхемы ОЗУ (другими словами, от производителя DRAM, например, SK Hynix A-die/M-die, Samsung). Дополнительную информацию о каждой микросхеме ОЗУ см. в таблице DDR5 tRFC IC ns .

Расчет tRFC -> простой расчет -> tRFCns*MCLK[ГГц]
Пример: SK Hynix A-die tRFCns 120 при 6400 МТ/с 1:1 -> MCLK=3,1 ГГц -> tRFC=3,1*120 = 384
Пример: SK Hynix M-die tRFCns 160 при 6400 МТ/с 1:1 -> MCLK=3,2 ГГц -> tRFC=3,2*160 = 512
Согласно обсуждению на overclock.net , фактический входной сигнал BIOS — это tRFC, кратный 32 - 1. Входной сигнал BIOS -> tRFC=32*12-1=383 , хотя я редко вижу, чтобы кто-то следовал этому правилу.

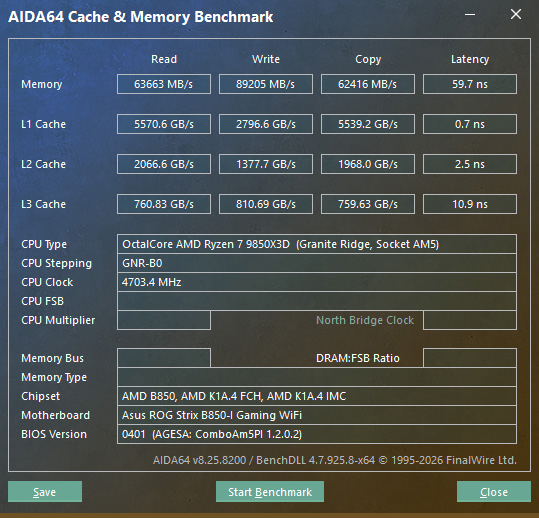

SCL обеспечивает повышение производительности до 5/5, что влияет на пропускную способность при чтении/записи.
