  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
Dezlart писал(а):
А что значит запустить без CAD_BUS Timings? Это как?


Эти значения находятся в таймингах памяти, внизу. В BIOS вкладка M.I.T. => Advanced Memory Settings и мотайте вниз. Там должно быть ваше AddrCmdSetup "11".

Если, конечно, это не часть XMP-профиля. Для начала вообще можете проверить память на ошибки с выключенным XMP-профилем. После изменений значений обязательно проверять в Windows что они действительно поменялись через ZenTimings.

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  Dezlart

Member
Статус: Не в сети
Регистрация: 12.11.2020
T[]RK писал(а):
Эти значения находятся в таймингах памяти, внизу. В BIOS вкладка M.I.T. => Advanced Memory Settings и мотайте вниз. Там должно быть ваше AddrCmdSetup "11".

Если, конечно, это не часть XMP-профиля. Для начала вообще можете проверить память на ошибки с выключенным XMP-профилем. После изменений значений обязательно проверять в Windows что они действительно поменялись через ZenTimings.

минимальное значение, которое я могу поставить, это 1, 0 никак не поставить. AddrCmdSetup у меня на любых значениях 11 и даже на любой памяти.
  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
Dezlart писал(а):
минимальное значение, которое я могу поставить, это 1, 0 никак не поставить.

Наверное действительно это как-то с самой платой связанно, раз она не позволяет выставить 0. Но обычно эти значения всегда в нулях стоят и их меняют только при выставлении определённых значений CAD_BUS (типо 40-20-20-20 и уже потом CAD_BUS Timings в зависимости от частоты памяти: типо для 3600 МГц будет 2-2-12). Т.е. это не то, что обычно выставляется само. Может из-за особенностей платы ей нужны эти значения для функционирования памяти.

Можно ещё попробовать сделать сброс BIOS (CLEAR_CMOS), но это ИСКЛЮЧИТЕЛЬНО на ваше усмотрение. Если вы сможете восстановить необходимые настройки в BIOS для старта Windows (типо дисков).

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  Dezlart

Member
Статус: Не в сети
Регистрация: 12.11.2020
Dezlart писал(а):
AddrCmdSetup у меня на любых значениях 11

а нет, обманул, на xmp 3000 стоит значение на 0

Добавлено спустя 57 секунд:
T[]RK писал(а):
Можно ещё попробовать сделать сброс BIOS (CLEAR_CMOS), но это ИСКЛЮЧИТЕЛЬНО на ваше усмотрение. Если вы сможете восстановить необходимые настройки в BIOS для старта Windows (типо дисков).

я через батарейку сбрасывал уже
  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
Dezlart писал(а):
а нет, обманул, на xmp 3000 стоит значение на 0

Т.е. вручную выставить 0 нельзя, а через включение XMP-профиля сбрасывается в 0? Забавно.

Пробуйте TM5 с дефолтным XMP тогда. Если ошибок не будет, то тюнить придётся уже его.

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  Dezlart

Member
Статус: Не в сети
Регистрация: 12.11.2020
T[]RK писал(а):
Т.е. вручную выставить 0 нельзя, а через включение XMP-профиля сбрасывается в 0? Забавно.

если в биосе ставить значение это параметра 0, то он ставится в авто и сам ставит 11
  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
Dezlart писал(а):
если в биосе ставить значение это параметра 0, то он ставится в авто и сам ставит 11

Понятно, значит срабатывает защита от неверного значения (ну или баг в BIOS). =) Скриншот ZenTimings с включенным XMP и CAD_BUS Timings в нулях прикрепите.

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  Dezlart

Member
Статус: Не в сети
Регистрация: 12.11.2020
вот

Добавлено спустя 1 минуту 51 секунду:
T[]RK писал(а):
Понятно, значит срабатывает защита от неверного значения

там проблема в том, что еще в самом биосе ставится авто, т.к. если ставить цифру 0 в параметре, то режим становится авто, и я как ни крути, не могу 0 прописать, материнка должна сама выставить его


Вложения:

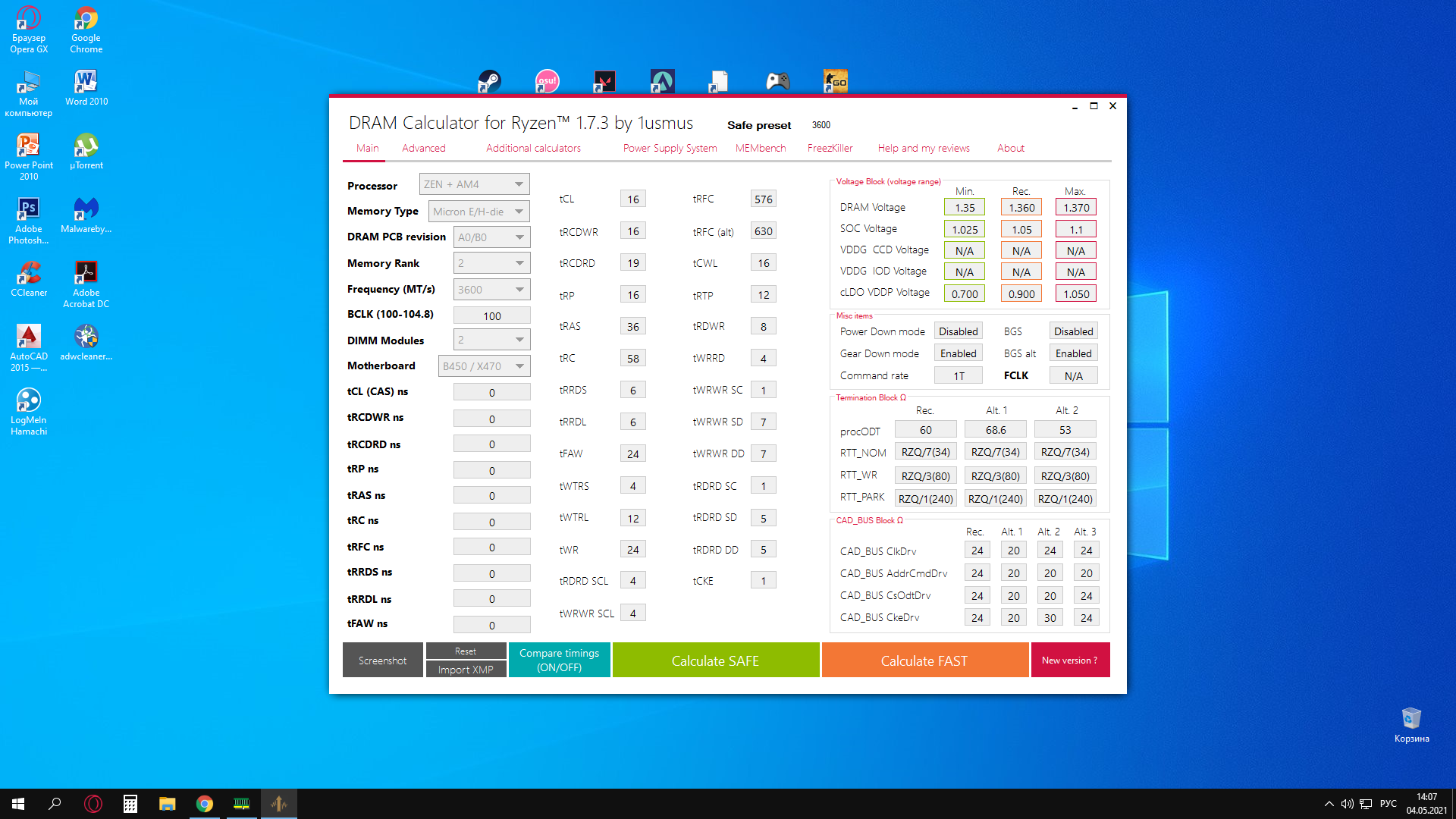

Снимок экрана (157).png
Снимок экрана (157).png [ 956.75 КБ | Просмотров: 457 ]
  Speede

Member
Статус: Не в сети
Регистрация: 31.08.2006
Фото: 66
Dezlart
Вы их как B-die настраиваете?))
Калькулятором пользоваться не научились?
1.47v
Вложение:

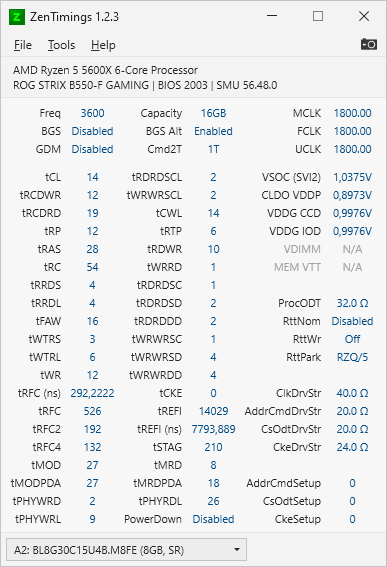

изображение_2021-05-04_170826.png [ 55.65 КБ | Просмотров: 453 ]

_________________
7500F \NZXT N7 B650E\RTX 4070ti\32GB DDR5-6000MHZ 30-36-36-36-48-84\NH-D15\CoolerMaster 850W\Samsung SSD 980 PRO\Thermaltake Core V71

Последний раз редактировалось Speede 04.05.2021 14:08, всего редактировалось 1 раз.

  Dezlart

Member
Статус: Не в сети
Регистрация: 12.11.2020
в каком месте тут b-die?


Вложения:

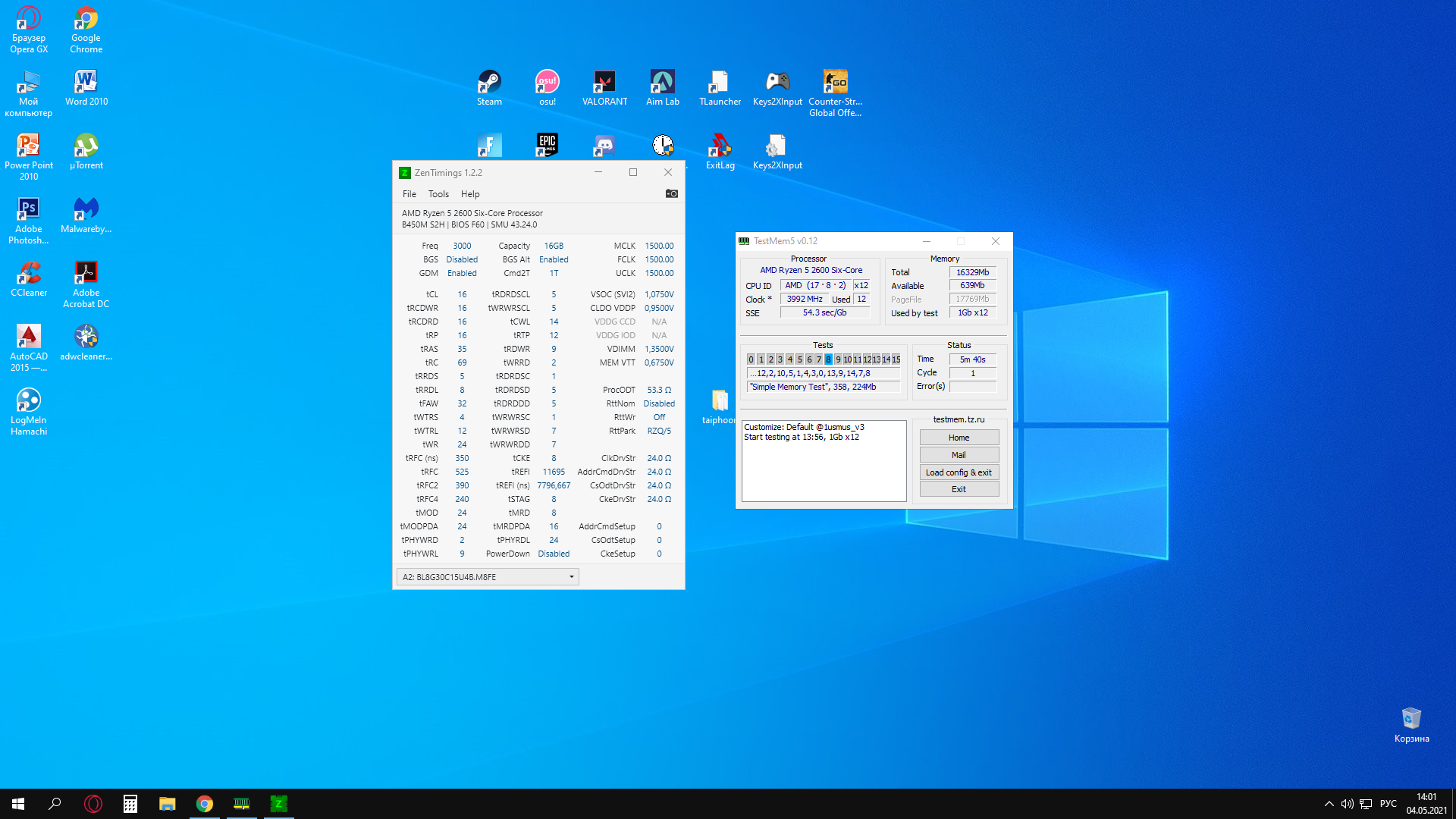

Снимок экрана (158).png
Снимок экрана (158).png [ 755.12 КБ | Просмотров: 454 ]
  Speede

Member
Статус: Не в сети
Регистрация: 31.08.2006
Фото: 66
Dezlart
Так вы memory rank 1 поставьте для начала

_________________
7500F \NZXT N7 B650E\RTX 4070ti\32GB DDR5-6000MHZ 30-36-36-36-48-84\NH-D15\CoolerMaster 850W\Samsung SSD 980 PRO\Thermaltake Core V71

  Dezlart

Member
Статус: Не в сети
Регистрация: 12.11.2020
Speede писал(а):
Так вы memory rank 1 поставьте для начала

так я пробовал и memory rank 1, так же ошибки, rttnom, rttpark и rrtwr сейчас стоят в авто режиме, тоже пробовал разные значения
  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
Dezlart писал(а):
в самом биосе ставится авто, т.к. если ставить цифру 0 в параметре, то режим становится авто, и я как ни крути, не могу 0 прописать, материнка должна сама выставить его

Специально перезагрузился и посмотрел как у меня. Да, CAD_BUS Timings при выставлении "0" ставятся в "Auto", но на моей плате вероятно есть соответствие "Auto=0" и плата ставит в итоге "0". У вас либо с завода выставлено "Auto=11", либо это баг.

В любом случае, вы с этим ничего сделать не сможете (кроме как включить XMP-профиль, чтобы получить "0"). Нужно писать в поддержку GIGABYTE и узнавать у них что это такое и почему оно такое. Надо оно вам или нет - уже ваше дело. :)

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  Dezlart

Member
Статус: Не в сети
Регистрация: 12.11.2020
Speede писал(а):
Так вы memory rank 1 поставьте для начала

из шапки взял ссылку на видео, по настройке памяти на Micron E-die, там у него такие же плашки как у меня, настраивал он их на двухранг

Добавлено спустя 1 минуту 4 секунды:
T[]RK писал(а):
Специально перезагрузился и посмотрел как у меня. Да, CAD_BUS Timings при выставлении "0" ставятся в "Auto", но на моей плате вероятно есть соответствие "Auto=0" и плата ставит в итоге "0". У вас либо с завода выставлено "Auto=11", либо это баг.

В любом случае, вы с этим ничего сделать не сможете (кроме как включить XMP-профиль, чтобы получить "0"). Нужно писать в поддержку GIGABYTE и узнавать у них что это такое и почему оно такое. Надо оно вам или нет - уже ваше дело.

скорее всего для меня будет решение купить новую мат плату, наверное возьму ASUS TUF B450M-PRO GAMING
  Speede

Member
Статус: Не в сети
Регистрация: 31.08.2006
Фото: 66
Dezlart
А то что там говорится что будем использовать модули по 16гб 2 ранговые вас не смутило?
У вас же 2 по 8гб 1 ранг.

_________________
7500F \NZXT N7 B650E\RTX 4070ti\32GB DDR5-6000MHZ 30-36-36-36-48-84\NH-D15\CoolerMaster 850W\Samsung SSD 980 PRO\Thermaltake Core V71

  icebeltik

Member
Статус: Не в сети
Регистрация: 10.03.2018
Фото: 4
Dezlart так а у тебя даже на 3200 ошибки идут?
мб по одной планки проверить? мб разгон проца в авто сбросить?
+ там в калькуляторе для e-die есть пресеты для bad binned

_________________
Ryzen1600x smt off //asus-rog b350-f//1080ti jetstream 1900/11400/1v// FlareX3200-GFX @3067cl12 //QuickFire TK RED

Последний раз редактировалось icebeltik 04.05.2021 14:19, всего редактировалось 1 раз.

  Dezlart

Member
Статус: Не в сети
Регистрация: 12.11.2020
Speede писал(а):
А то что там говорится что будем использовать модули по 16гб 2 ранговые вас не смутило?
У вас же 2 по 8гб 1 ранг.

во первых, откуда вы уверены что у меня 1 ранг? во вторых, я написал, что пробовал на 1 ранговом конфиге и 2 ранговом конфиге, ошибки и там и там.

Добавлено спустя 31 секунду:
icebeltik писал(а):
так а у тебя даже на 3200 ошибки идут?

на 3200 ошибки вообще сразу идут
  smile-777

Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск
Dezlart писал(а):
во первых, откуда вы уверены что у меня 1 ранг? во вторых, я написал, что пробовал на 1 ранговом конфиге и 2 ранговом конфиге, ошибки и там и там.

У вас две одноранговые плашки по 8гб.

_________________
Команда "Русские Оверы"

  Dezlart

Member
Статус: Не в сети
Регистрация: 12.11.2020
icebeltik писал(а):
+ там в калькуляторе для e-die есть пресеты для bad binned

На bad bin safe preset на 3600 прошел без ошибок. Как-то обидно, что у меня плохие чипы попались. Что прошлая попалась на плохих чипах, что эта.
  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
Dezlart писал(а):
Как-то обидно, что у меня плохие чипы попались. Что прошлая попалась на плохих чипах, что эта.

Не фокусируйтесь на чипах. Важна только производительность: какая была и какая стала. Это основа оверклокинга: потратить меньше денег, а получить больше производительности.

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35535 • Страница 880 из 1777 • <  1 ... 877  878  879  880  881  882  883 ... 1777  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Los3r, selishim и гости: 18

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
