Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net




Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.

Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir


Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594






Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘







Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.



✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream


Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.



Партнер


Member
Статус: Не в сети
Регистрация: 31.08.2006
Фото: 66
smile-777 Speede
В первый я просто не дождался ошибки на авто)
на втором цикле вылезла ошибка 6 тут либо tRCDRD 15 не может так как это ниже 8нс либо сопротивления другие нужны.

ну как так то? 4 плашки могут а мои нет))) да еще и с бином хуже.
1.54

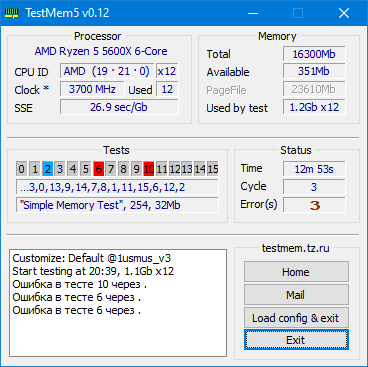

Вложение:
изображение_2021-05-18_201851.png [ 2.45 МБ | Просмотров: 391 ]

_________________
7500F \NZXT N7 B650E\RTX 4070ti\32GB DDR5-6000MHZ 30-36-36-36-48-84\NH-D15\CoolerMaster 850W\Samsung SSD 980 PRO\Thermaltake Core V71




Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
smile-777 писал(а):
Слушай, без обид, но давай пруфами подкреплять заявления?

пруфы что вода мокрая, а масло масляное?
Нельзя активировать все строки одномоментно. Если бы было можно, то rrd не существовал бы, как и FAW. Используются ли при обновлении внутренние значения задержек RRD,faw или же используются те же задержки, что и на чтение/запись я не знаю.

smile-777 писал(а):
WR, CWL по 15 для начала.

это вообще невозможные значения. В природе не существует(на ддр4) нечетного tWR, а нечетный tCWL начинается на 9 и заканчивается на 11


Последний раз редактировалось Victor91rus 18.05.2021 19:11, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 12.11.2005
Откуда: Tau Ceti
Давненько сюда не заглядывал, но таки есть вопрос, возможно есть у кого опыт.
Решил подкинуть к Ryzen 1800X 64Гб памяти, заменил набор из 4х8Гб на 4х16Гб
Не спрашивайте почему и как, но у меня в системе оказались пара планок HX432C16FB3/16 и пара планок HX432C16FB4/16
Первый комплект двухранговый на Samsung, второй одноранговый, не знаю на каких чипах, тайфун не показывает, предполагаю что Hynix
Материнка MSI Titanium на X370, БИОС с AGESA 1.0.0.2 и более свежие я прошивать не могу, так как теряется совместимость с установленной в PCIe платой.
На данный момент память работает на 3000Мгц с 16-19-19-19-39-69-525, также хорошо работает с 16-18-18-18-36 с напряжением 1.35В MEM и 1.025 SOC
Пробовал множество разных вариантов, снижал частоту, поднимал напряжение на память до 1.4В, крутил вторички, юзал калькулятор (система вообще не стартовала с его настройками для SAFE).
Периодически проскакивают фризы, от которых очень хочется избавиться.
Что ещё можно попробовать сделать? :facepalm:




Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Speede писал(а):
tcwl 15 ты имел ввиду?

Ну как бы нечетным tCWL быть не может. Напряжения и сопротивления выставляй, как с того конфига, что ты вчера тестил на Cl16.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS




Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
red-ant писал(а):
Что ещё можно попробовать сделать? :facepalm:

прочитать шапку темы здесь и в теме по твоему процу

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz




Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
red-ant писал(а):
Периодически проскакивают фризы, от которых очень хочется избавиться.

их не было до установки 64гб? Я бы для начала добавил SoC мщдефпу до 1.1 например.




Member
Статус: Не в сети
Регистрация: 31.08.2006
Фото: 66
The KMS
Не подходит вчерашний конфиг под 15

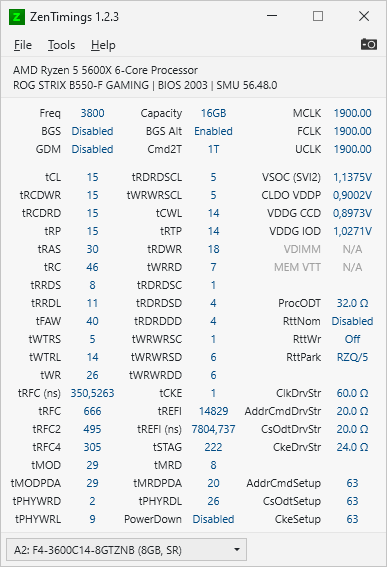

Вложение:
изображение_2021-05-18_205325.png [ 21.35 КБ | Просмотров: 2943 ]

Вложение:
изображение_2021-05-18_205336.png [ 56.69 КБ | Просмотров: 2943 ]

_________________
7500F \NZXT N7 B650E\RTX 4070ti\32GB DDR5-6000MHZ 30-36-36-36-48-84\NH-D15\CoolerMaster 850W\Samsung SSD 980 PRO\Thermaltake Core V71




Member
Статус: Не в сети
Регистрация: 12.11.2005
Откуда: Tau Ceti
Victor91rus писал(а):
их не было до установки 64гб? Я бы для начала добавил SoC мщдефпу до 1.1 например.

Были, но я тогда не особо играл, поэтому и не напрягало так.
А сейчас вот решил попробовать пофиксить и играть стал периодически, так что ощутимо.
Повышение напруги на SoC до 1.1В не помогает, уже пробовал :?:




Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
red-ant какая у вас версия винды? Давно обновляли?




Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск
Victor91rus писал(а):
Нельзя активировать все строки одномоментно.

Где я говорил про все строки одновременно?
Я же написал, что в банках процесс рефрэша идёт параллельно, а ты говоришь, что последовательно.
Я привёл цитату из вики. Там ошибка? Поправь если знаешь, только с пруфом, а не: "это так, потому что по другому быть не может".

А почему CL может быть нечётным, а CWL нет?

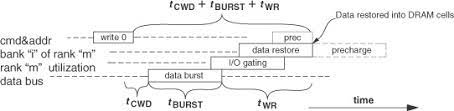

По tWR тоже не очень понятно пока. Нашёл диаграмму:
Вложение:
indexDDR4.jpg [ 7.8 КБ | Просмотров: 2898 ]


Добавлено спустя 23 минуты 29 секунд:
Вот скажите, почему тут столько умных, шарящих оверов, а в шапке до сих пор нет справочной инфы по таймингам?
Можно же расписать какой и для чего, от чего зависит, каким может быть, а каким не может, как влияет на другие тайминги или на производительность и т.д.
Но тогда же не будет миллион тупых вопросов в день... верно.

_________________
Команда "Русские Оверы"




Member
Статус: Не в сети
Регистрация: 31.08.2006
Фото: 66
Ну если даже эти едут 4000MHz CL17 F4-4000C17D-16GTZR (3800 14-13-13-13-26-37) на 14 tRCD на мамке Asus ROG Crosshair VIII HERO
То думаю наверное всё-таки материнка не может моя чем память.

_________________
7500F \NZXT N7 B650E\RTX 4070ti\32GB DDR5-6000MHZ 30-36-36-36-48-84\NH-D15\CoolerMaster 850W\Samsung SSD 980 PRO\Thermaltake Core V71




Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
smile-777 писал(а):
идёт параллельно, а ты говоришь, что последовательно.

команды активации подаются последовательно, через интервалы. Конечно интервал между активациями меньше времени обновления, поэтому следующая команда активации в следующем банке начнет выполняться раньше, чем завершение предыдущего обновления, вот этот кусок пересечения времени выполнения операций и можно считать параллельным выполнением, но это как-то не слишком правильно.

smile-777 писал(а):
А почему CL может быть нечётным, а CWL нет?

Потому что Mode register может принимать только заранее запрограммированные значения, которые мы устанавливаем меняя биты в MR. И если 0 0 предустановлено как 12, 0 1 как 14, а 1 1 как 16, то вы не сможете никак сделать 13 или 15. Нет таких комбинаций, чтобы установить это значение.

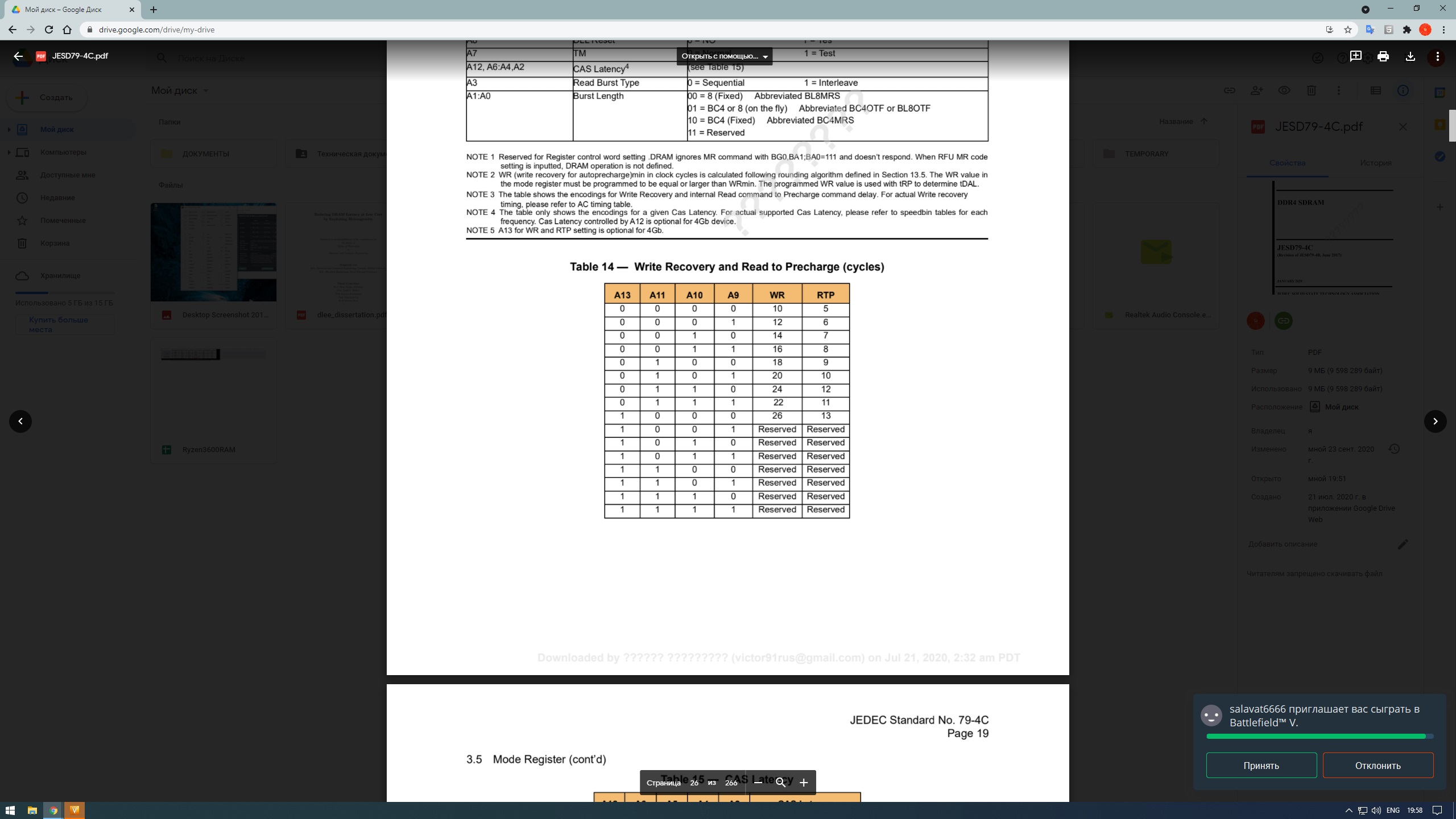

таблица с возможными twr и соответственно trtp
Вложение:
джы-пег.jpg [ 389.7 КБ | Просмотров: 2878 ]


То есть, если вы ставите неправильные тайминги, и они "работают", то сразу возникает вопрос какая именно комбинация в MR сработала и какие реально тайминги работают. Вот так поставил неправильный tWR, и замедлил себе систему, а на скриншотике с таймингами красиво.




Member
Статус: Не в сети
Регистрация: 03.02.2021

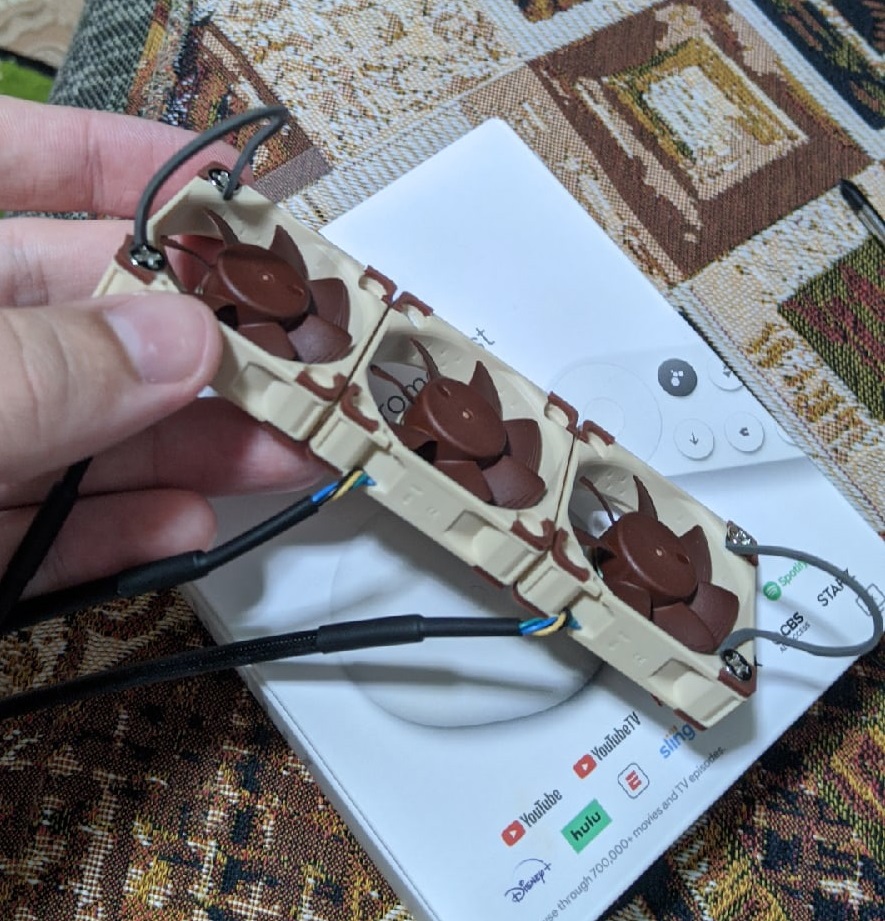

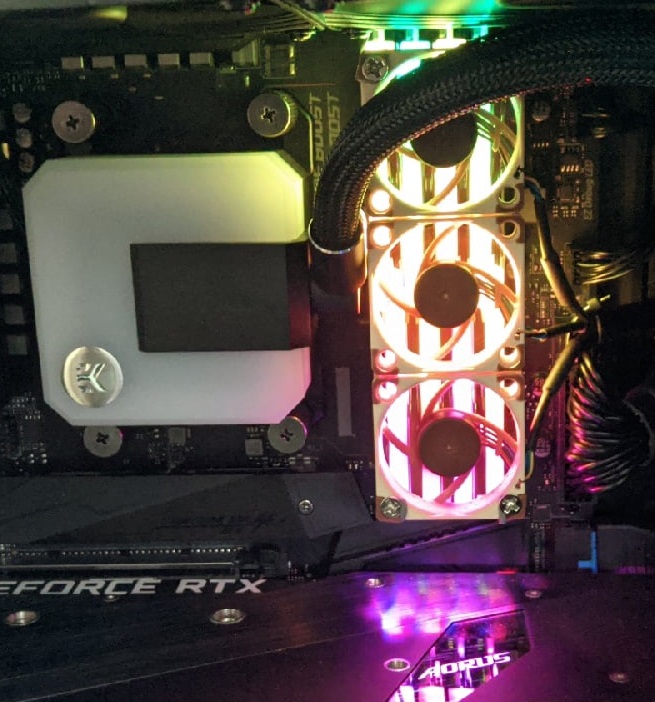

Читал что чем ниже температура чипов тем меньше вероятность ошибок, вот решил пойти таким путем:
Вложение:
5v1RsmrsZ7w.jpg [ 142.44 КБ | Просмотров: 2831 ]
Вложение:
-Y6lcNhttSs.jpg [ 290.52 КБ | Просмотров: 2831 ]

надеюсь погонятся выше 3600 с14 теперь получше
п.с сори за качество, ВК зажал в хлам

_________________
AMD Ryzen 7 9800X3D
ASUS ROG X870i
RAM ???
Zotac RTX 5080 SOLID OC
KEF LSX ii + KC62
Neo G9




Member
Статус: Не в сети
Регистрация: 09.04.2012
Откуда: Москва
Фото: 9
Peeckey ну 4х8гб тяжко идут. Даже с овервольтажом 1.45 я выше 3600 не смог, возможно если еще выше задрать, то попрет, но я выше уже не хочу ставить. 2х8 спокойно 4000 делал при 1.43 и 3800cl14 при 1.4.
Тоже повесил сейчас 120ку в район оперативы, так спокойнее)

_________________
14900KF / RTX5090 Aorus WB/ 24gbx2 7200cl34/ XPG Cybercore II 1000w / Asus Z690 ROG HERO Eva / CM Masterframe 700




Member
Статус: Не в сети
Регистрация: 10.03.2018
Фото: 4
smile-777
про это имеешь ввиду?
#77

_________________
Ryzen1600x smt off //asus-rog b350-f//1080ti jetstream 1900/11400/1v// FlareX3200-GFX @3067cl12 //QuickFire TK RED




Member
Статус: Не в сети
Регистрация: 12.11.2005
Откуда: Tau Ceti
Victor91rus писал(а):
red-ant какая у вас версия винды? Давно обновляли?

Windows 10 Pro со всеми актуальными на данный момент обновами.
Планирую в ближайшие дни установить другой SSD с Windows 10 и попробовать с ней.
Но учитывая, что после длительной тонкой настройки памяти, фризы стали менее частыми и интенсивными.
Вероятно дело не в Win, а именно в памяти и настройках.
Хочу ещё попробовать вытащить две планки, чисто ради эксперимента, отпишу о результатах.




Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск
Victor91rus писал(а):
команды активации подаются последовательно, через интервалы. Конечно интервал между активациями меньше времени обновления, поэтому следующая команда активации в следующем банке начнет выполняться раньше, чем завершение предыдущего обновления, вот этот кусок пересечения времени выполнения операций и можно считать параллельным выполнением, но это как-то не слишком правильно.

#77
Да, похоже вот эта картинка как раз описывает то, о чём ты говоришь, спасибо!
Но теперь у меня ещё больше вопросов :D
1) Внутри банка тоже может быть наложение? Скажем если у нас tFAW =16, tRAS =28, tRP =14. Получается, что в 2*tFAW должны уложиться tRAS+tRP, но 2*tFAW =32, а tRAS+tRP =42.
2) Исходя их графика, получается что размер строки у 1Гб микросхем = 32 КБ. Получается, что увеличение объёма памяти идёт за счёт удлинения строки, а не за счёт увеличения количества строк?
3) Получается, что tRFC не может быть меньше чем ~9*tFAW? При tFAW =16 мы не сможем выставить tRFC ниже 140-150, если в канале 8 банок?

Victor91rus писал(а):
И если 0 0 предустановлено как 12, 0 1 как 14, а 1 1 как 16, то вы не сможете никак сделать 13 или 15. Нет таких комбинаций, чтобы установить это значение.

Т.е. в теории может быть и нечётным, но просто не предусмотрено? Наверняка неспроста это ))

Victor91rus писал(а):
То есть, если вы ставите неправильные тайминги, и они "работают", то сразу возникает вопрос какая именно комбинация в MR сработала и какие реально тайминги работают. Вот так поставил неправильный tWR, и замедлил себе систему, а на скриншотике с таймингами красиво.

Да, кстати, видел эту таблицу. По ней и настраивал.

Peeckey писал(а):
вот решил пойти таким путем:

Какие мелкие детёныши Карлсона :D

icebeltik писал(а):
про это имеешь ввиду?

Да! Крутая картинка! Спасибо!
А можно ссылку на источник?

_________________
Команда "Русские Оверы"




Member
Статус: Не в сети
Регистрация: 31.08.2006
Фото: 66
Сделал последний тест) запустил на 13 таймингах 3233 чтоб проверить сможет ли tRCDRD в 7.959ns в итоге ошибки.
Так что настроить 15 (7.895ns) на 3800 не судьба.

На 3733 tRCDRD 15 (8.036ns) работает без ошибок.

На 3866 с моим конфигом whea и ошибок по памяти нет но есть падение результата в мембенч

_________________
7500F \NZXT N7 B650E\RTX 4070ti\32GB DDR5-6000MHZ 30-36-36-36-48-84\NH-D15\CoolerMaster 850W\Samsung SSD 980 PRO\Thermaltake Core V71




Member
Статус: Не в сети
Регистрация: 12.01.2014
Откуда: Киров, Россия
Фото: 15

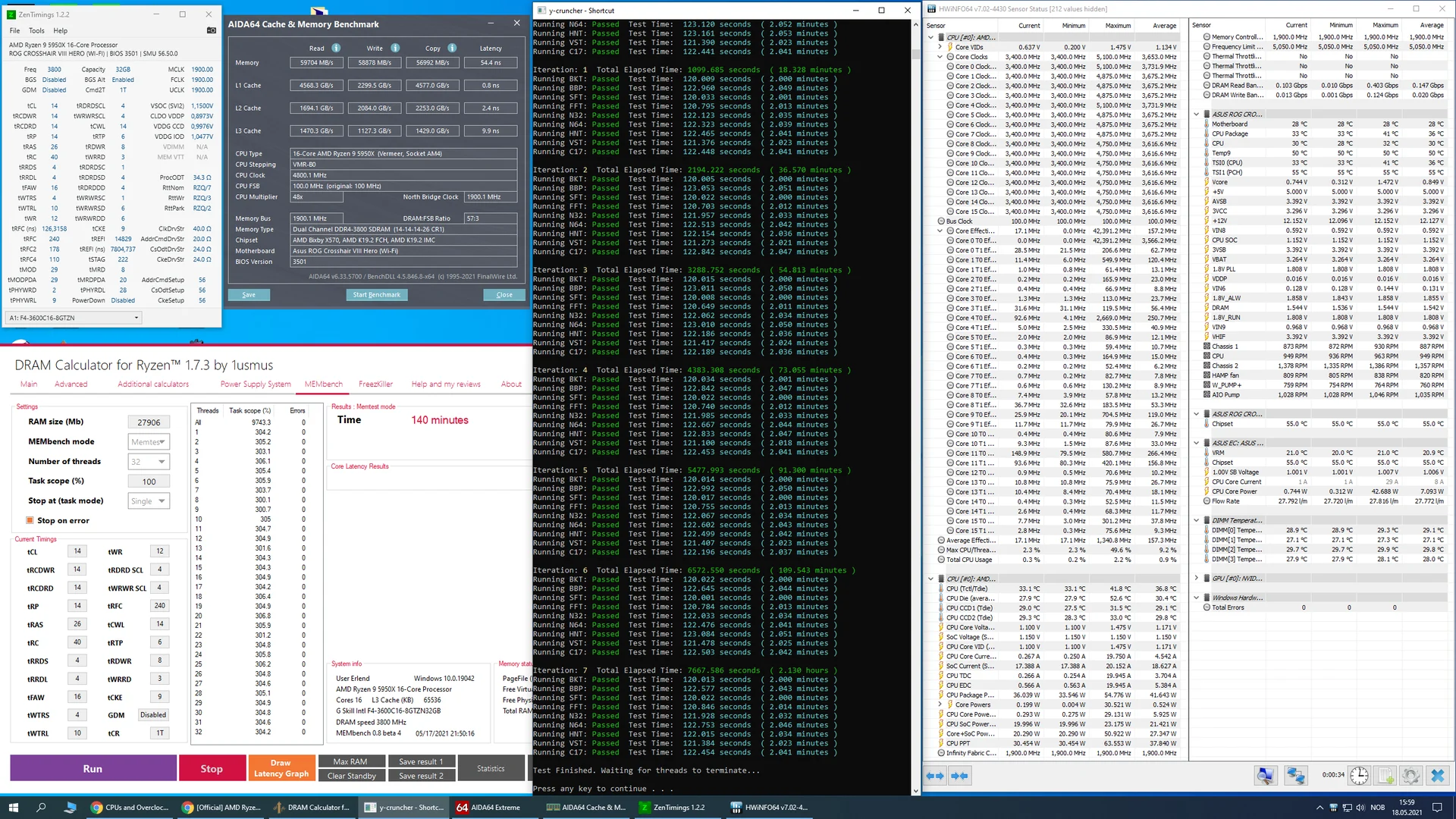

#77
Всем привет, куда копать ?

_________________
7800х3d
6200@2133
6900 XT Speedster ZERO Waterblock
M27Q X @240гц\2к
be quiet Platinum 11 1200W




Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск
pash1234 писал(а):
#77
Всем привет, куда копать ?

Для начала шапку перекопайте.

_________________
Команда "Русские Оверы"


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35541 • Страница 897 из 1778<  1 ... 894  895  896  897  898  899  900 ... 1778  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: abs99, Mishel, Perseval, vol2008 и гости: 14


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
