Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
T[]RK писал(а):
Так 20 или 16? =) 20 из гугловского калькулятора. Для Page size 1K.

20 тк у тебя trrds 5 либо tfaw 16 и тогда trrds 4

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
ryson писал(а):
В шапке есть 1usmus V3 ERROR list, думаю у вас Cad_bus завышены.

Там такое описание по ошибке, что думать можно что угодно. "Проблема с синхронизацией, где-то что-то завершается слишком быстро. Не хватает напряжения и ячейки не перезаряжаются вовремя. Где-то напряжение или где-то сопротивление." Полезной информации вагон.

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22

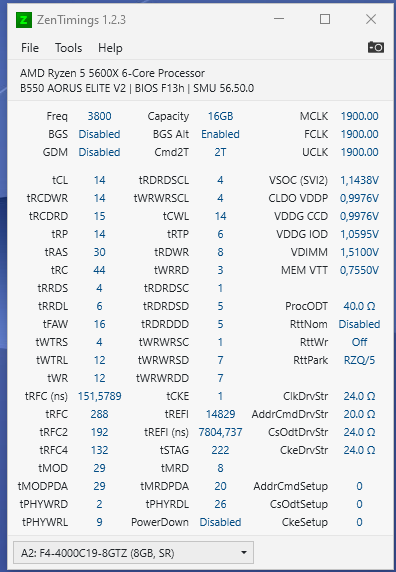

T[]RK этот конфиг выстави полностью с сопротивлениями, все поедет.
#77

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
The KMS писал(а):
T[]RK этот конфиг выстави полностью с сопротивлениями, все поедет.

trfc 312 это у тебя так в биосе выставлено?

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  pash1234

Member
Статус: Не в сети
Регистрация: 12.01.2014
Откуда: Киров, Россия
Фото: 15
какое напряжение безопасно для VVDG CCD и VVDG IOD ? скажем можно поставить 1.2v ?

_________________
7800х3d
6200@2133
6900 XT Speedster ZERO Waterblock
M27Q X @240гц\2к
be quiet Platinum 11 1200W

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Remarc у меня 260 выставлено, просил человек недавно, конфиг ему дефолтный выставить для патриотов на бидай.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
max1g писал(а):
в тесте AIDA64 в ребут уходит просто

Это скорее всего RAM, хотя можно проверить запустив асинхронно с fclk 1966, к примеру на 3600, но что-то не припомню чтоб слишком высокая FCLK вызывала ребуты, обычно просто POST не проходит с кодом 07. Да и память тоже можно отдельно "потестить" на высоких частотах, если не уверен в проце.
Насчет Tras и Trc я бы не пыжил, лучше по методичке (разве что по Trfc запас есть), иначе только нестабильности добавит. У меня там тайминги на "скорую руку", так что не гляди на них. И VDD18 - это не про решение проблемы, а про то что конкретно на моей плате и с моим процом, без него потери производительности в нек-рых случая просто жесть, да и с ним тоже "чудеса" происходят, типа автокоррекции. Кому-то помогает, но большинству - нет.

_________________
PJVol @OCN, Anandtech

Последний раз редактировалось vol2008 23.05.2021 16:06, всего редактировалось 1 раз.

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
The KMS писал(а):
Remarc у меня 260 выставлено, просил человек недавно, конфиг ему дефолтный выставить для патриотов на бидай.

на скрине показывает 312 проверь не слетело ли в авто
тут я писал об этом DDR-4 на платформах AMD. Статистика разгона, советы, обсуждение результатов. #16721318

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

Последний раз редактировалось Remarc 23.05.2021 18:07, всего редактировалось 1 раз.

  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
The KMS писал(а):
У тебя на первом скрине tRRDS 4 и tFAW 20, теперь уже 5?...

Remarc писал(а):
20 тк у тебя trrds 5 либо tfaw 16 и тогда trrds 4

Моя ошибка, выставил tFAW не пересчитав tRRDS. Да, должно быть 4-6-16 или же 5-7-20.

Всё поправил теперь.

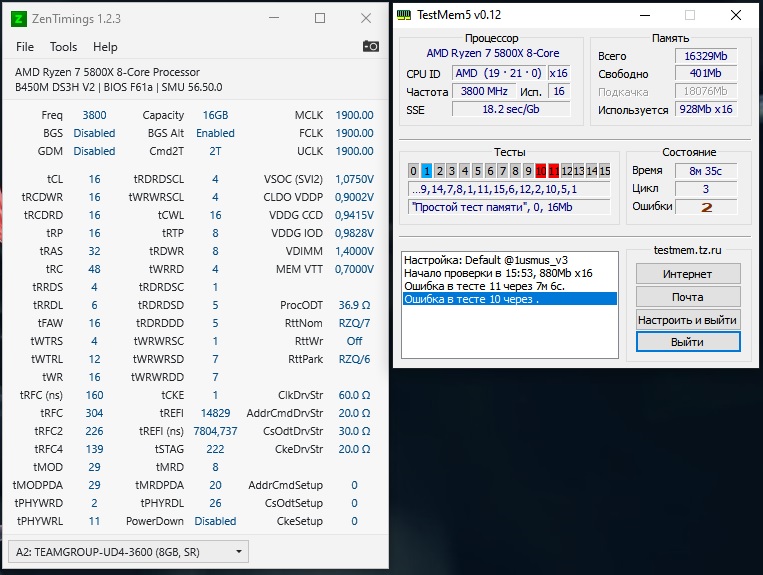

tFAW 16\tRRD_S 4 | Ошибки в тестах: 11,10 на 3-ем цикле
Вложение:
fFAW_16_tRRDS_4=Errors_C3.jpg [ 148.54 КБ | Просмотров: 5657 ]

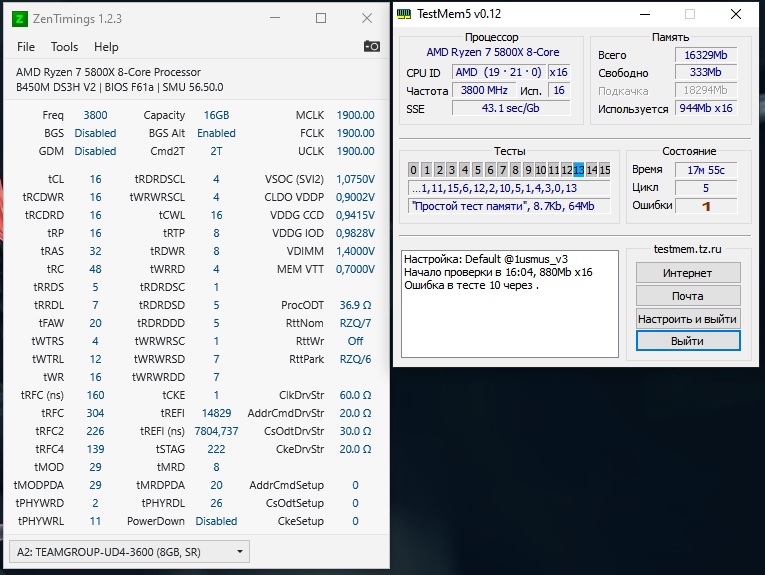

tFAW 20\tRRD_S 5 | Ошибка в тесте 10 на 5-ом цикле
Вложение:
fFAW_20_tRRDS_5=Errors_C5.jpg [ 146.11 КБ | Просмотров: 5657 ]


The KMS писал(а):
этот конфиг выстави полностью с сопротивлениями, все поедет.

1T@GDM_On? Я бы хотел избавиться от GDM On. Или имеется ввиду просто попробовать запустить?

tRFC2 495 при tRFC1 312? Нет ли тут ошибки?

Добавлено спустя 29 минут 21 секунду:
ryson писал(а):
при таком низком vdimm менять Rtt... незачем, 0-0-5 должно работать.


Угу, работает. Но так же с ошибками.

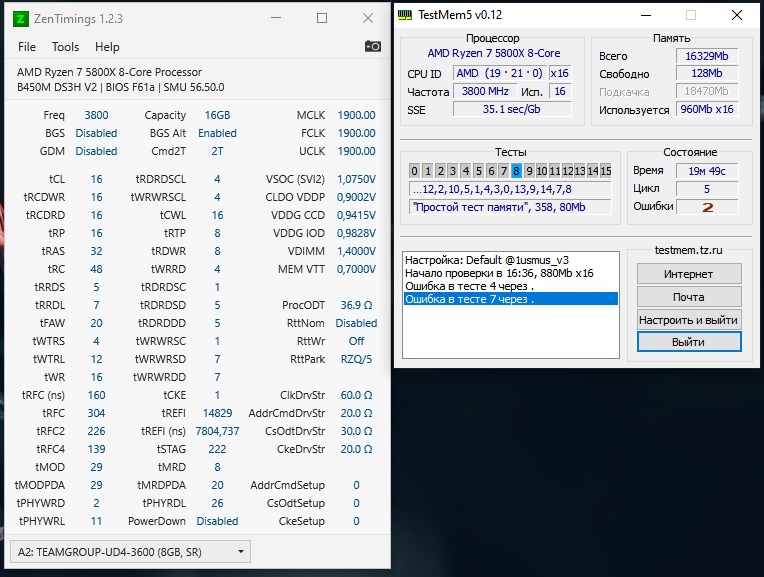

RTT 0\0\5 | Ошибки в тестах: 4 и 7 на 5-ом цикле
Вложение:
RTT.jpg [ 150.63 КБ | Просмотров: 5642 ]

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  pash1234

Member
Статус: Не в сети
Регистрация: 12.01.2014
Откуда: Киров, Россия
Фото: 15
#77
при более длительном тесте сыпет ошибки WHEA,как избавится хз

_________________
7800х3d
6200@2133
6900 XT Speedster ZERO Waterblock
M27Q X @240гц\2к
be quiet Platinum 11 1200W

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
pash1234 писал(а):
сыпет ошибки WHEA,как избавится хз

Избавиться - врядли , уменьшить можно попробовать. Токо память тут не причем. Для начала, выключить auto в напряжениях c vrm-ов, и выстаить вручную, как можно меньше.

_________________
PJVol @OCN, Anandtech

  smile-777

Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск
Remarc писал(а):
на скрине показывает 312 проверь не слетело ли в авто

Он же написал, что это для человека настройки, а не с его компа.

_________________
Команда "Русские Оверы"

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
pash1234 писал(а):
...VVDG IOD ? скажем можно поставить 1.2v ?...

Вроде как, 1.06v не желательно превышать. Пробуйте от auto, -/+.

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  pash1234

Member
Статус: Не в сети
Регистрация: 12.01.2014
Откуда: Киров, Россия
Фото: 15
vol2008 писал(а):
выключить auto в напряжениях c vrm-ов

на авто не стоят

_________________
7800х3d
6200@2133
6900 XT Speedster ZERO Waterblock
M27Q X @240гц\2к
be quiet Platinum 11 1200W

  dio199

Member
Статус: Не в сети
Регистрация: 08.07.2019
Фото: 3
The KMS
Скажи какая допустимая температура памяти , что б ошибок из за этого не было ? HWiNFO правильно температуру памяти показывает ?

_________________
B550 AORUS Elite V2 - Ryzen 9 5900X - Deepcool AS500 - G.Skill Trident Z NEO DDR4 3600 Мгц 2x16 ГБ (F4-3600C16D-32GTZNC)

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
T[]RK Csd_bus'ы с auto попробуйте запустить, потом вручную поставить. 60-20-30-20 явный перебор.

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
T[]RK писал(а):
1T@GDM_On? Я бы хотел избавиться от GDM On. Или имеется ввиду просто попробовать запустить?

tRFC2 495 при tRFC1 312? Нет ли тут ошибки?

Ты шапку читал про tRFC2 4?! Они в авто стоять должны.
T[]RK писал(а):
Я бы хотел избавиться от GDM On.

Зачем? Попробуй просто этот конфиг.
У тебя память не перегревается?

dio199 писал(а):
Скажи какая допустимая температура памяти , что б ошибок из за этого не было ? HWiNFO правильно температуру памяти показывает ?

Все верно показывает. Для тестирования не превышай 45°, для игр и т.д., разброс большой в зависимости от чипов, 50° вполне рабочие температуры для b-die, у разных комплектов, порог критических температур разный .

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  dio199

Member
Статус: Не в сети
Регистрация: 08.07.2019
Фото: 3
The KMS писал(а):
Все верно показывает. Для тестирования не превышай 45°, для игр и т.д., разброс большой в зависимости от чипов, 50° вполне рабочие температуры для b-die, у разных комплектов, порог критических температур разный .

Я просто поставил 1.51 v , в тестмем как раз до 45 поднялось но не больше.
Я пробую вот этот конфиг. Тайминги нормальные ?
Вложение:
Screenshot_8.png [ 39.09 КБ | Просмотров: 5590 ]

_________________
B550 AORUS Elite V2 - Ryzen 9 5900X - Deepcool AS500 - G.Skill Trident Z NEO DDR4 3600 Мгц 2x16 ГБ (F4-3600C16D-32GTZNC)

Последний раз редактировалось dio199 23.05.2021 18:03, всего редактировалось 4 раз(а).

  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
The KMS писал(а):
Ты шапку читал про tRFC2 4?!

Конечно. В курсе что tRFC2 и tRFC4 Ryzen не использует. Даже пытался найти источник этой информации, но так и не нашёл нигде. Я просто не могу понять, почему усиленно настаивают их не проставлять. Ну вот не работают они, значит должно быть всё равно что конкретно туда поставить: корректно рассчитанное значение или например 0. Работать должно одинаково. Тогда какая разница вообще это обсуждать?

The KMS писал(а):
Зачем? Попробуй просто этот конфиг.


О.К., попробую.

The KMS писал(а):
У тебя память не перегревается?


На Team Group к сожалению нет сенсоров, так что точно сказать температуру я не могу. 11-ая ошибка даёт намёк на перегрев, на этот случай у менять есть вентилятор под рукой. Могу попробовать с ним запустить тест. Если 11-ая пропадёт, а 10-ая останется, то получается перегрев.

ryson писал(а):
Csd_bus'ы с auto попробуйте запустить, потом вручную поставить. 60-20-30-20 явный перебор.

На 3600 МГц работают отлично и проходят 25 циклов.

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
T[]RK писал(а):
...60-20-30-20...На 3600 МГц работают отлично и проходят 25 циклов

А 24-24-24-24, 24-20-20-20, 20-20-20-20, 24-20-24-20, 24-20-20-24... не работают?

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35545 • Страница 904 из 1778 • <  1 ... 901  902  903  904  905  906  907 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 10

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
