Принятые в теме сокращения (и заодно необходимые утилиты для отладки и тестирования памяти)
TM5 - TestMem5
ATC=Asrock Timing Configurator 4.0.4 for z370/390
Asrock Timing Configurator 4.0.13
Asrock Timing Configurator 4.0.12 for z690
Asrock Timing Configurator 4.0.10 for z590
Asrock Timing Configurator 4.0.9 for z490
Asrock Timing Configurator 4.0.8
Asrock Timing Configurator 4.0.3 for z170/270/490

Asrock Timing Configurator 4.0.16
https://drive.google.com/file/d/1-PdgLkCf-5cA3b1kqO2CmFyhXtz-tiS3

AMT - Asus MemTweakit Asus MemTweakIt 2.02.44

При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки).
Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са !
Недаром в Jedec шаг между спидбинами именно 133, а не 100!
Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ.
Для плат на основе логики z690 и b660:
VDD>VDDQ
VDDQ>=VDD-300mV(0.3V)

Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V.
Для таймингов должно выполняться требование:
_dr=_dd

Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти.
Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты.
Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти.
Для желающих максимально снизить tRFC.
Делим tRFC на сумму tRCD,tRTP и tRP.
Если результат ближе к 4, то снижать tRFC можно по 4 такта.
Если результат ближе к 2, то снижать tRFC можно по 2 такта.
Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.

Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных.
tRAS=tRCD+tRTP (при считывании 8 байт с одного банка)
tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка)
tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно)
tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4!
tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно)
tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно)
tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно)
tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка)
Для DDR4 оптимальным выбором является 4-й или последний вариант.
Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).


Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение.
IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать.
Тоже растет с ростом частоты памяти.
Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.


Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC.
2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей).
3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16.
4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.
5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.

УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд.
0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто.
1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти".
Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода.
CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.

Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD.
RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше.
CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20.
RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла.
RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется.
Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел.
Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S.
CKE=5
СCDL>=4
RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память.
RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG.
WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать.
WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет.
RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать...
REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру.
Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится.
Тестируйте тщательно с перезагрузками, сном, холодным стартом.
RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...

Таблицы от anta777
Актуальные (последние) версии:
TableDRAMIntel(simple3nov2020+simple12oct2020+обычная)
http://bit.ly/3rTIBLv
http://bit.ly/3nWJlxB
http://bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme+absolut)
http://bit.ly/2Oe8R00 - суперлайт
http://bit.ly/2H9jIZH - универсальный
http://bit.ly/2MUvl6n - экстремальный
http://bit.ly/3D9TUnD - абсолют
http://bit.ly/3STH2wx - новый для интела и DDR5
http://bit.ly/3wedj8U - новый для Ryzen3D и DDR5
Тяжелый
http://bit.ly/35eKfeJ

Расчет таймингов (на материнках ASUS)

tRASmin=tCL+tRCD+2
WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле:
WRRD_sg=6+CWL+WTR_L
WRRD_dg=6+CWL+WTR_S
WR - через WRPRE (для матплат ASUS):
WRPRE=4+CWL+WR
RTP - через RDPRE (для матплат ASUS)
RDPRE=RTP

МЕГАпост про RTL и настройку
ПРО НАПРЯЖЕНИЕ НА ПАМЯТЬ!
VDDDQ=1.5 V max по Jedec
VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq.
То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec.
А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V.
Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно


МЕТОДИКА ПОДБОРА ВЕРНЫХ RTT WR, RTT PARK, RTT NOM
https://forums.overclockers.ru/viewtopic.php?p=17484594#p17484594
На OCN есть методика их подбора с помощью Passmark memtest86, использовать только 8-й тест.


ШАБЛОН ПОСТА
Код:
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz
Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95)
Total Size: 8192 MB
Type: Single Channel (64 bit) DDR4-SDRAM
Frequency: 2750 MHz - Ratio 1:31
Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR)
Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR

[img]Ссылка на скрин[/img]
Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]


Расшифровка коротких наименований таймингов часть 1 и часть 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть еще и другая Таблица по расчёту таймингов


Таблица tRFC от integralfx
Below are the typical tRFC in ns for the common ICs:
IC tRFC (ns)
Hynix 8Gb AFR 260 - 280
Hynix 8Gb CJR 260 - 280
Hynix 8Gb DJR 260 - 280
Micron 8Gb Rev. E 280 - 310
Micron 16Gb Rev. B 290 - 310
Samsung 8Gb B-Die 120 - 180
Samsung 8Gb C-Die 300 - 340

Таблица tRFC от Reous v26
#77

Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77

Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77
#77
#77
#77

Статистика tRCD планок в зависимости от типов чипов
#77
#77
#77
Чем выше вы в вертикальном столбце, тем удачнее планки.
Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят)
На 1 таблице все,что выше красной линии - суперотборники.

Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO.
2.Включить в биосе Round Trip Latency.
3.Для гигабайтов - memory enchancement=normal.


Программы для тестирования памяти
GSAT- https://drive.google.com/file/d/1iCj0-jQIXIlo_Zvm5jO949ZH9fClTNF3/edit
для длинных тестов добавил параметр "--pause_delay" чтоб периодически не отключались потоки


Последний раз редактировалось anta777 09.12.2024 13:52, всего редактировалось 165 раз(а).
Внесены дополнения по tRFC и tRAS.



Партнер


Member
Статус: Не в сети
Регистрация: 21.07.2019
Откуда: Липецк
pakhtunov
pakhtunov писал(а):
comand rate 1 неплохо

суперлайт тест на CR1 проходил, на экстрим уже ошибки вылезали. переставил на CR2 вроде норм. но че т с латентностью не очень, чего такая высокая? у других смотрю около 42 +- а то и ниже. может винду переставить, а то давненько она стоит уже-год наверно, закакана не сильно, но вдруг поможет, читал что лучшая версия это 1709 в плане инпутлага твикнутая и с отключенными многими "ненужными" функциями"
Может еще чего можно "подкрутить"?


Вложения:

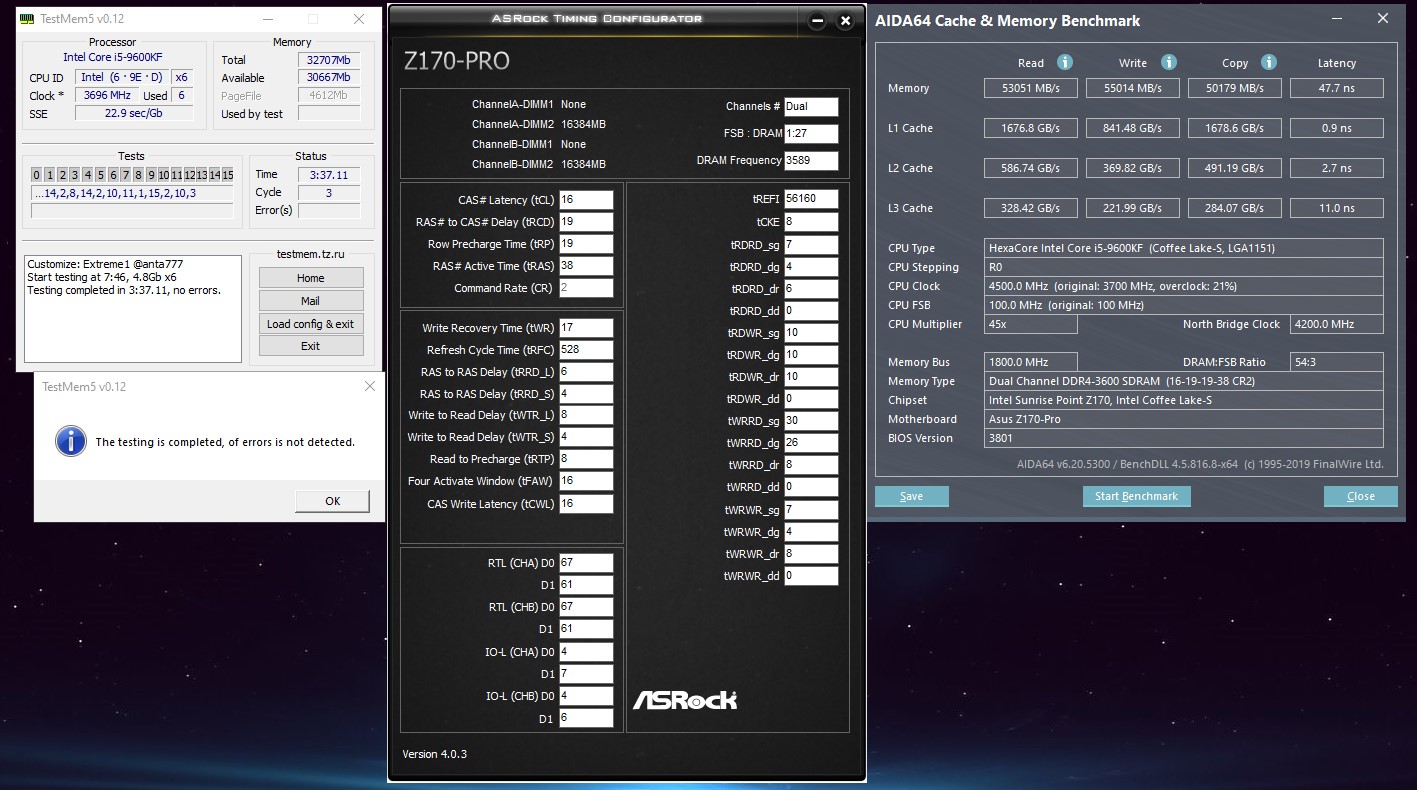

3600-16-19-38 cr2.jpg
3600-16-19-38 cr2.jpg [ 250.2 КБ | Просмотров: 536 ]


Последний раз редактировалось keeper0023 18.03.2020 17:04, всего редактировалось 2 раз(а).


Member
Статус: Не в сети
Регистрация: 28.12.2014
Откуда: из Голливуда
Фото: 0
nucl3arlion
в руках nag77 и aggression этот комплект побежит намного круче, чем у немчика. :-) просто хотел обратить ваше внимание, что новинка микрон тоже агонь, смело можно покупать! тут на форуме такого комплекта пока ещё ни у кого нет... я об этом.




Member
Статус: Не в сети
Регистрация: 15.10.2019
Откуда: Moscow
Фото: 73
tWR = 16

keeper0023 писал(а):
суперлайт тест на CR1 проходил, на экстрим уже ошибки вылезали. переставил на CR2 вроде норм. но че т с латентностью не очень, чего такая высокая? у других смотрю около 42 +- а то и ниже


закрой все левые процессы в диспетчере и прогони еще раз.

_________________
канал: t.me/mxtekh | конфа: по запросу | спеки: bit.ly/2025cfg | гайд: bit.ly/ddr-5




Member
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2
nucl3arlion писал(а):
У нас в теме поинтереснее результаты были.

У немца биос древний - 0905.
Если повозится, то должно стать поинтересней.
Чипы все те же - D9VPP | MT40A1G8SA-075E:E | DDR4-2666V "19nm"​




Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0
antiOVER писал(а):
пока не видел в теме эту новинку... разгонный потенциал отличный

Где стабильность, билли? Я тебе так и обычный аес настрою. Только он ляжет в тм5 или линкс, или прайм.

_________________
https://telegram.me/xyligano




Member
Статус: Не в сети
Регистрация: 05.12.2018
Откуда: Беларусь
nag77 писал(а):
Чипы все те же - D9VPP | MT40A1G8SA-075E:E | DDR4-2666V "19nm"​

А я о чем? Та же память, но в новой обёртке. Зато хмп 3600 и ценник соответствующий.

_________________
telegram: @nucl3arlion




Member
Статус: Не в сети
Регистрация: 28.12.2014
Откуда: из Голливуда
Фото: 0
xyligano
так настрой, Апанас! :-) покажи... чего пустомелить-то? я тебе, я вам, я... я... я. тем более обещал не раз. и да, с меня чего спрашиваешь? :D скрины-то не мои.

Добавлено спустя 1 минуту 45 секунд:
nucl3arlion
ну да, та же... просто кто-то не так давно утверждал, что на AES-ках весь разгон закончился. :-) оказывается это не так.




Member
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2
nucl3arlion писал(а):
А я о чем?

Попадались в новой серии D9WFL | MT40A1G8SA-062E:E | DDR4-3200AA "19nm"​
Отбор более лучших чипов видимо идет в серию max.




Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0
antiOVER писал(а):
так настрой

Во-первых моя цель стабильность, а не скриншотный разгон.
Во-вторых рот вымой с мылом и зашей. Больно громкий стал.
antiOVER писал(а):
на AES-ках весь разгон закончился

На скриншоте донный разгон. Вам задолбались уже пояснять, что погоня за частотой ничего не даёт.
Грамотно отстроенная аеска 3800 16-20..cr1 будет быстрее этой ерунды со скрина у которой нет (и не может быть) подтверждения стабильности

_________________
https://telegram.me/xyligano




Member
Статус: Не в сети
Регистрация: 28.12.2014
Откуда: из Голливуда
Фото: 0
xyligano
мда... тебя пучит не по детски. бромчику попей. ;)




Member
Статус: Не в сети
Регистрация: 15.10.2019
Откуда: Moscow
Фото: 73
тут ктото разогнал 4000-12-12-12 на 1.5. и чего с этого толку. для скрина сойдет конечно)

_________________
канал: t.me/mxtekh | конфа: по запросу | спеки: bit.ly/2025cfg | гайд: bit.ly/ddr-5




Member
Статус: Не в сети
Регистрация: 20.01.2016
Фото: 2
antiOVER ничего особенного в разгоне, чисто ради спортивного интереса гнал "AES" на Z390 Taichi. Немного оффтопа, Taichi погибла, не проработав и недели, не реагирует на кнопку питания, при подключении к блоку питания подсветка отсутствует, отдали в сервисный центр DNS, жду решения.
Вложение:

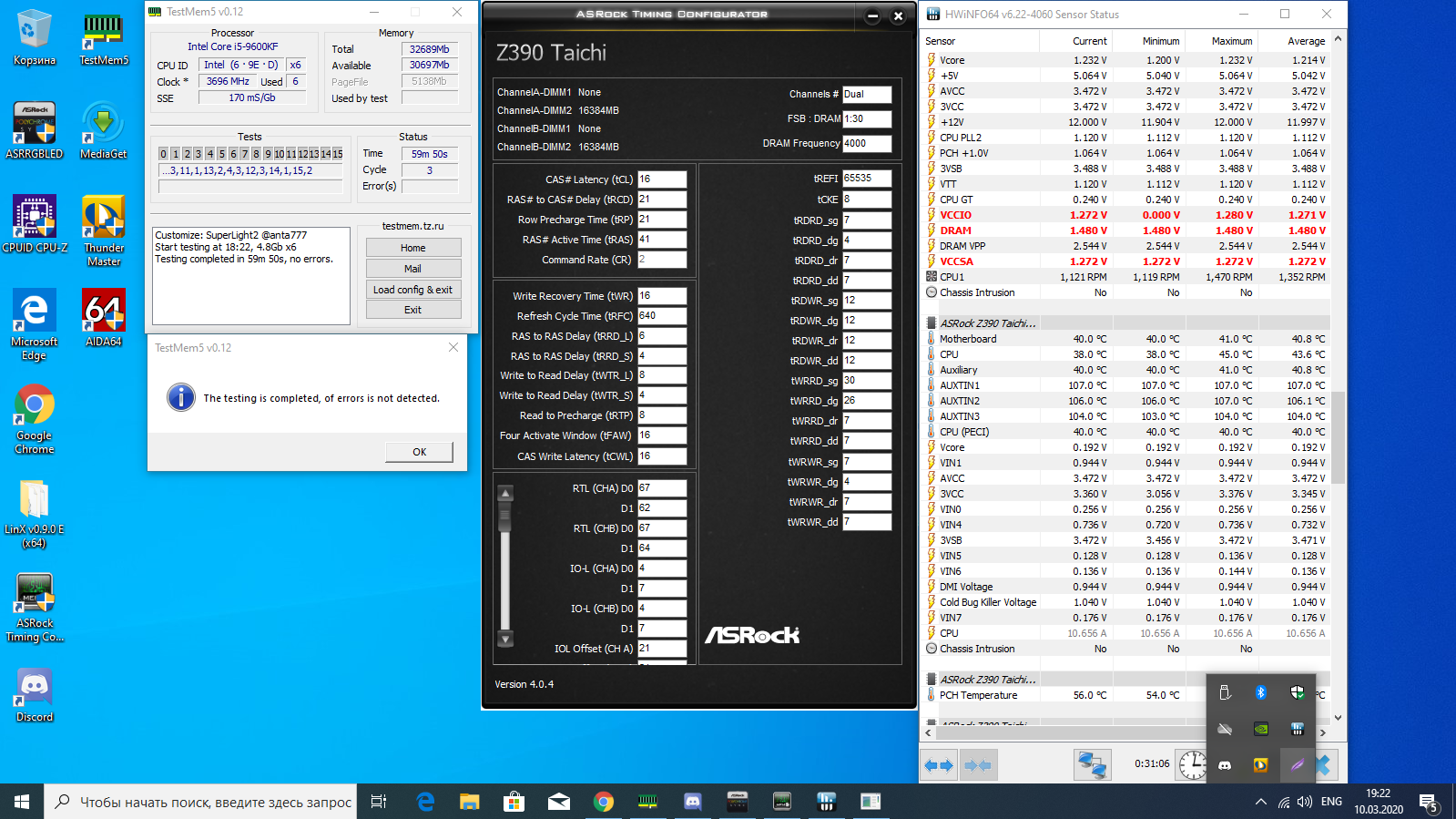

unknown.png [ 646.49 КБ | Просмотров: 480 ]
Вложение:

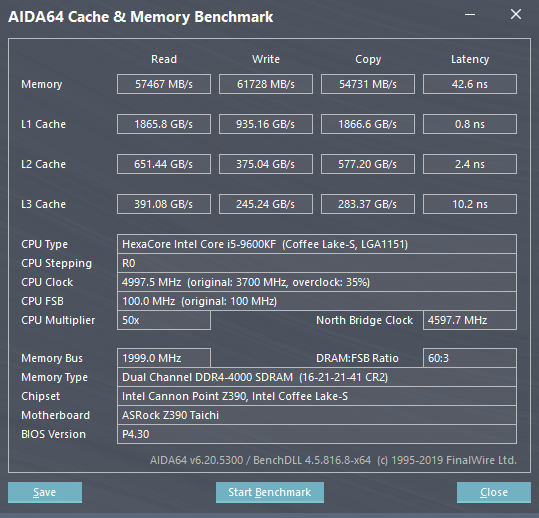

cachemem1.png [ 91.52 КБ | Просмотров: 480 ]

_________________
M8H/SRFD0 i9-9980HK/Noctua NH-D15S/4×8Gb Samsung B-die/Colorful RTX 3070 Ultra OC LHR-V/Phanteks P400(A/S)/Super Flower Leadex Silver 750W




Member
Статус: Не в сети
Регистрация: 28.12.2014
Откуда: из Голливуда
Фото: 0
MexicanHead
отличный результат. :up:




Member
Статус: Не в сети
Регистрация: 03.06.2011
Фото: 1
RustamS Да нет , оставил как есть, + проставил Ваши тайминги , + оффсеты иол на 14 и хватит.




Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0
MexicanHead писал(а):
чисто ради спортивного интереса гнал "AES" на Z390 Taichi.

Ну вот и нахрена такой разгон?
#77
поправил качество картинки
Vccio 1.15v
Vccsa 1.18v
Dram voltage 1.4v

_________________
https://telegram.me/xyligano


Последний раз редактировалось xyligano 19.03.2020 0:38, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 20.01.2016
Фото: 2
xyligano
MexicanHead писал(а):
ради спортивного интереса

На постоянной основе я не оставлял такую частоту и память. Просто не успел разогнать, как принято, плата раньше времени кони двинула. Сам системник с этой мат.платой использовался вместе с GTX 650, поэтому не разгонял, и с неделю всё работало в стоке.

_________________
M8H/SRFD0 i9-9980HK/Noctua NH-D15S/4×8Gb Samsung B-die/Colorful RTX 3070 Ultra OC LHR-V/Phanteks P400(A/S)/Super Flower Leadex Silver 750W




Member
Статус: Не в сети
Регистрация: 17.04.2015
Откуда: Нижний Новгород
Господа, а для нормальной проверки латенси, кроме варианта переустановки винды кто-то может что-то посоветовать? Чтобы не было всякого шлака.




Member
Статус: Не в сети
Регистрация: 26.10.2010
Откуда: Москва
Доброго всем , прикупил память , хотелось бы подразогнать на постоянку 24\7 так сказать. Память в автомате взяла 4000 , может кто колдовал уже подскажет что к чему.

Вложение:

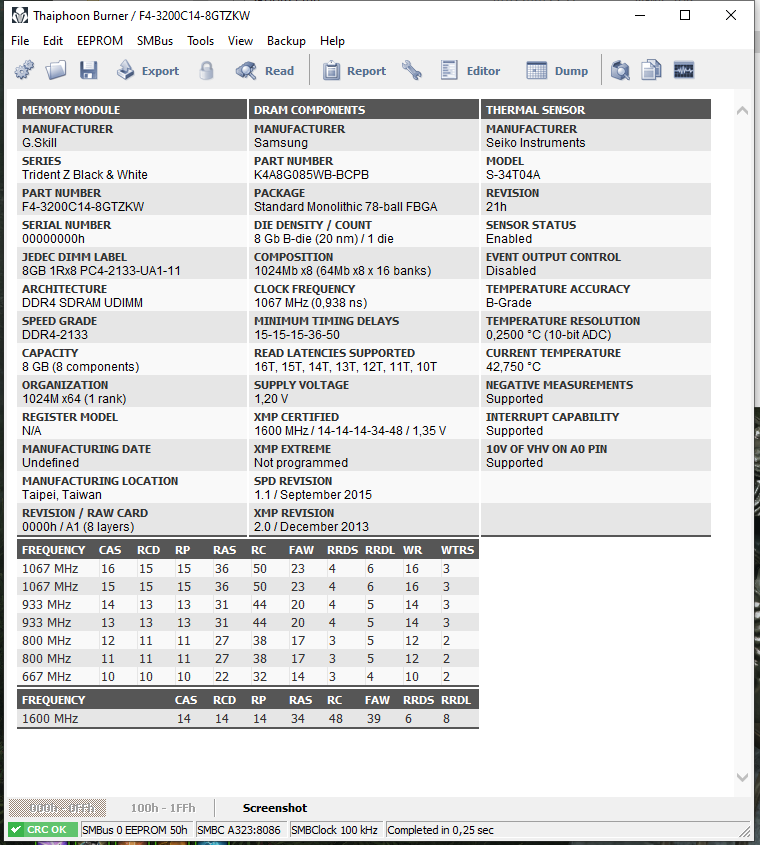

1.PNG [ 101.59 КБ | Просмотров: 902 ]
Вложение:

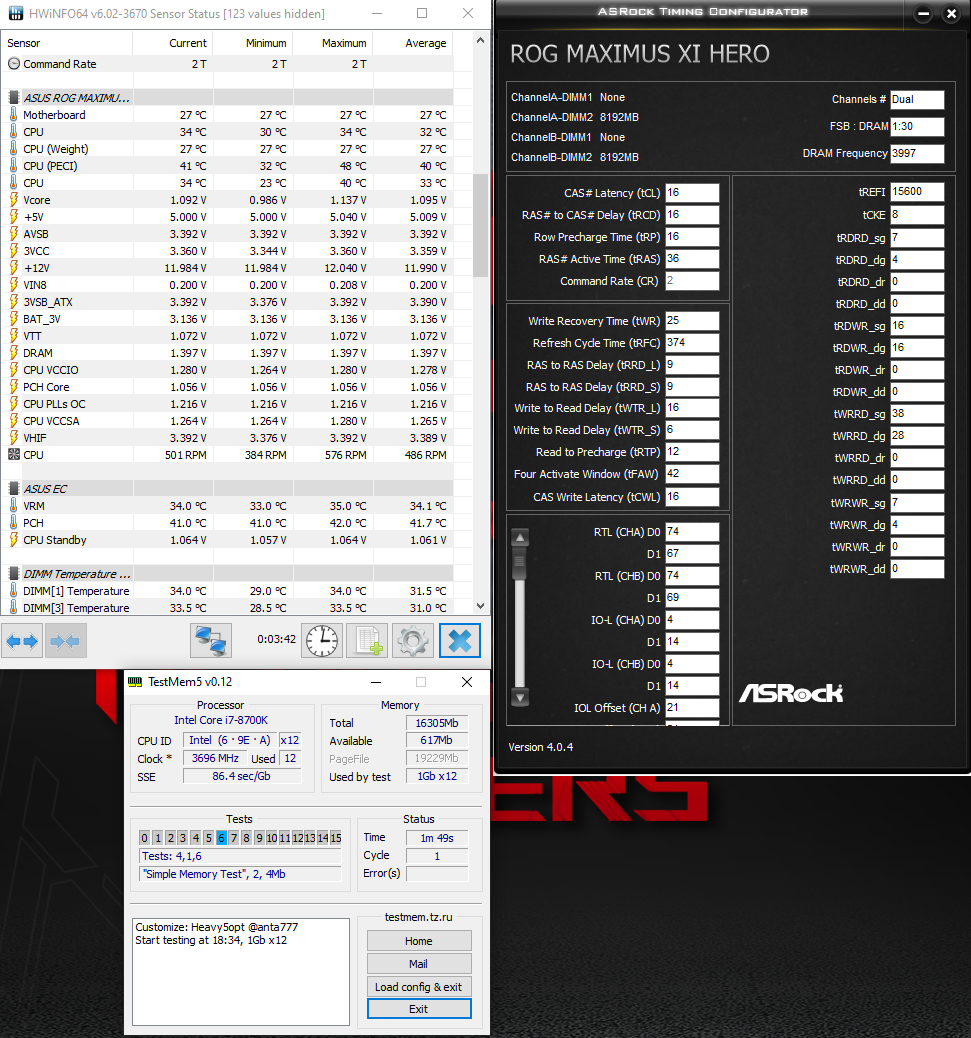

4000 16-36 авто.PNG
4000 16-36 авто.PNG [ 428.19 КБ | Просмотров: 902 ]

_________________
i7- 8700k,Noctua nh-d15s,G.skill trident z 3200 cl14 2x8,Palit gtx 1080 ti jetstream 11gb,Asus rog maximus xi hero,samsung 970 pro 512gb,Windows10 x64




Member
Статус: Не в сети
Регистрация: 05.12.2018
Откуда: Беларусь
MeDd, фон почисти ручками.
kompressor, таблица в шапке есть - всё по ней + tRFC 320 должно работать.

_________________
telegram: @nucl3arlion




Member
Статус: Не в сети
Регистрация: 17.04.2015
Откуда: Нижний Новгород
nucl3arlion да там половина сразу сама снова рестартится. Понял. Будем работать с тем что получается.


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 43632 • Страница 906 из 2182<  1 ... 903  904  905  906  907  908  909 ... 2182  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: and25, Guzz и гости: 22


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
