Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  max1g

Member
Статус: В сети
Регистрация: 05.06.2009
Откуда: Чeбoксaры
dio199 не советую мой конфиг копировать если у тебя нет вентилятора направленного на оперативную память и тут gear down mode
и тайминги задраны которые не дают ФПС, сам так сказать в поиске лучших настроек
И у меня fclk в occt
1866 без ошибок
1900 система не стартует
1933 ошибки каждые ~10с

1933 в testmem5 можно с 0 или 1-3 ошибки пройти

_________________
2x13950HX(Q1LP) P@5.8 E@4.6 HT off(Direct die+ЖМ)
MSI Pro Z790-A WiFi DDR4@4100(BIOS cfg)https://imgur.com/a/IUInyIX
Z690 Asr Extreme
4070super@3050

  dio199

Member
Статус: Не в сети
Регистрация: 08.07.2019
Фото: 3
max1g писал(а):
dio199 не советую мой конфиг копировать

Да я и не собирался. Я просто спросил на каких частотах у тебя Ошибки WHEA . На 3800 у меня их вообще нет, а выше могут проскакивать .На 4000 вообще много, c выше 4000 у меня клавиатура перестает работать. Мне кажется это от биоса зависит . Может потом пофиксят.

Добавлено спустя 3 минуты 20 секунд:
max1g писал(а):
и тайминги задраны которые не дают ФПС, сам так сказать в поиске лучших настроек

Вот как раз мой последний конфиг мне и понравился. В играх фпс стало по больше.

_________________
B550 AORUS Elite V2 - Ryzen 9 5900X - Deepcool AS500 - G.Skill Trident Z NEO DDR4 3600 Мгц 2x16 ГБ (F4-3600C16D-32GTZNC)

  Los3r

Member
Статус: Не в сети
Регистрация: 06.03.2010
The KMS писал(а):
Los3r вторичные тайминги привести в порядок нужно. Почему именно на 3600 настройка?

Вроде вторички по калькулятору, не пойму где ошибки. на 3600 потому, что fclk на 1900 не заводится а выше уже ошибки whea от которых полностью избавится не удается. попробую ваш "модный твик" для gdm off, если я правильно понял как он исполняется.
  smile-777

Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск
Los3r писал(а):
на 3600 потому, что fclk на 1900 не заводится а выше уже ошибки

1866?

_________________
Команда "Русские Оверы"

  Neo[X-NET]

Member
Статус: Не в сети
Регистрация: 05.06.2006
The KMS писал(а):
Это вопросы к ASUS, мне кажется на место инженеров, они все больше маркетологов в штат берут.
tRTP 10 тогда, VDDP 0.90 VDDG iod 1.028. Сопротивления 24-20-24-24, должны поехать. VSOC на пару шагов ниже можно еще.

Спасибо, не сразу увидел Вашу рекомендацию. Попробовал данные параметры:

Zen-Timings
#77


Вышло ещё сильнее ужать напряжения. На VDDP, CCD и iOD до 0.9, на VSOC до 1.0 в биосе. При этом мемтест так же проходит и скоростные показатели не изменились (бенч аиды). Пару вопросов. По ProcODT и сопротивлениям, если определился с таймингами, частотой и напряжением. Их имеет смысл понижать, либо те значения, что сейчас у меня являются оптимальными? И ещё, наблюдаю скрины, но не могу найти в аиде эту функцию, как запускать бенч памяти без бенча кеша?
  smile-777

Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск
Neo[X-NET] писал(а):
как запускать бенч памяти без бенча кеша?

Правой кнопкой мыши на кнопку запуска бенча.
Из выпадающего меню выбираете "только память".

_________________
Команда "Русские Оверы"

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
Neo[X-NET] писал(а):
не могу найти в аиде эту функцию, как запускать бенч памяти без бенча кеша?

дважды щёлкни по memory вместо старта... - запустишь только эту строку

_________________
https://ibb.co/Sf1jB85

  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
Посидел вчера вечером ещё и попробовал ряд вариантов для первичных таймингов (16-16-16-16-32-48), но они так и не увенчались успехом. На разных циклах были разные ошибки (максимум доходил до 10 цикла). Решил пойти другим путём и оставить первичные тайминги из калькулятора (16-16-17-16-34-50) и попробовать снизить другие тайминги:

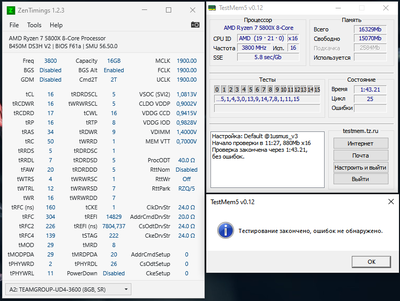

1. tWR 24=>16 (для синхронизации с tRTP 8) -
25 циклов (~2:07 ч.) без ошибок
Вложение:
0.GDM_off_2T_C25_3800MHz_OCt.png [ 67.04 КБ | Просмотров: 3682 ]

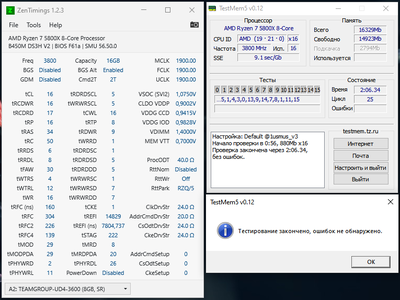

2. tRRD_S 6=>5, tRRD_L 8=>7, tFAW 30=>20 -
25 циклов (~1:44 ч.) без ошибок
Вложение:
0.GDM_off_2T_C25_3800MHz_OCt-2.png [ 67.25 КБ | Просмотров: 3682 ]

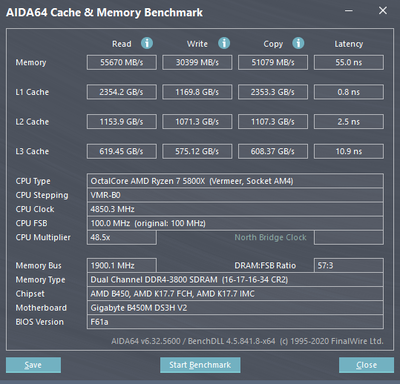

+AIDA64
Вложение:
0.OCt-2.png [ 114.12 КБ | Просмотров: 3682 ]

На ощупь радиаторы памяти нагреваются (это ощущается), но ошибок от перегрева нет. Обдув я специально не ставил.

Дальше думаю попробовать снизить tRDRDSCL и tWRWRSCL с 5 до 4. Что делать с первичными и можно ли вообще - без понятия.

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  max1g

Member
Статус: В сети
Регистрация: 05.06.2009
Откуда: Чeбoксaры
dio199 вот ваш пресет попробовал, latency конечно сильно отличается, меньшая напруга DDR вызывает ошибки
#77

_________________
2x13950HX(Q1LP) P@5.8 E@4.6 HT off(Direct die+ЖМ)
MSI Pro Z790-A WiFi DDR4@4100(BIOS cfg)https://imgur.com/a/IUInyIX
Z690 Asr Extreme
4070super@3050

  dio199

Member
Статус: Не в сети
Регистрация: 08.07.2019
Фото: 3
max1g писал(а):
dio199 вот ваш пресет попробовал, latency конечно сильно отличается, меньшая напруга DDR вызывает ошибки

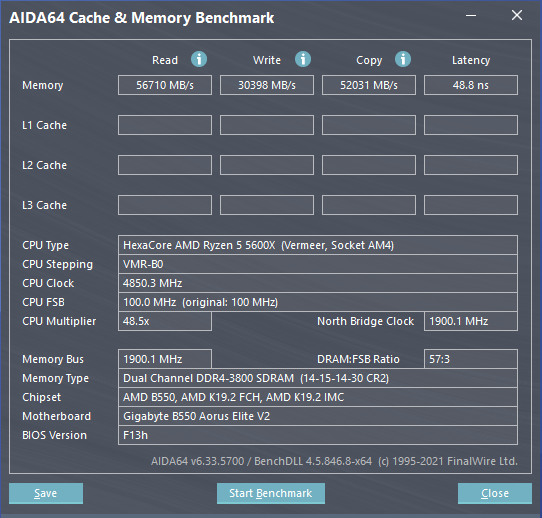

У меня частота памяти 3800
Вложение:
Screenshot_12.png [ 120.95 КБ | Просмотров: 3659 ]

_________________
B550 AORUS Elite V2 - Ryzen 9 5900X - Deepcool AS500 - G.Skill Trident Z NEO DDR4 3600 Мгц 2x16 ГБ (F4-3600C16D-32GTZNC)

Последний раз редактировалось dio199 24.05.2021 15:49, всего редактировалось 2 раз(а).

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
T[]RK vSoC доводи с учётом просадок до 1.1v, мне vSoC от рабочего до 1.1v даёт -0.3 MemoryLatency. Да и для 3800 по памяти vSoC 1.1v само оно.
VDDG IOD я бы добавил, с шагом 0.04...
vdimm детский, добавляй и пробуй снижать тайминги.

max1g на таком vdimm должен работать tRDWR - 7, попробуйте.
tRTP=tWR/2

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

Последний раз редактировалось ryson 24.05.2021 15:58, всего редактировалось 1 раз.

  max1g

Member
Статус: В сети
Регистрация: 05.06.2009
Откуда: Чeбoксaры
dio199 Я просто все в трее вырубаю, мышку не шевелю и все равно задержка меньше 51.8 не получается, а у тебя вон вообще 48.8
#77

ryson пошел пробовать

_________________
2x13950HX(Q1LP) P@5.8 E@4.6 HT off(Direct die+ЖМ)
MSI Pro Z790-A WiFi DDR4@4100(BIOS cfg)https://imgur.com/a/IUInyIX
Z690 Asr Extreme
4070super@3050

  dio199

Member
Статус: Не в сети
Регистрация: 08.07.2019
Фото: 3
max1g писал(а):
dio199 Я просто все в трее вырубаю, мышку не шевелю и все равно задержка меньше 51.8 не получается, а у тебя вон вообще 48.8

Я еще и антивирус отключаю

_________________
B550 AORUS Elite V2 - Ryzen 9 5900X - Deepcool AS500 - G.Skill Trident Z NEO DDR4 3600 Мгц 2x16 ГБ (F4-3600C16D-32GTZNC)

  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
ryson писал(а):
vSoC доводи с учётом просадок до 1.1v

Я пока останусь на этом. Я ранее специально потратил время для выяснения просадок платы. Сейчас при выставленном в BIOS vSOC 1.082 в ZenTimings (в покое) 1.081, а при нагрузке в TM5 (в ZenTimings) 1.075. Это самое максимальное падение (-0.006) относительно BIOS. Если я выставлю в BIOS 1.081, то в покое будет 1.075, а под нагрузкой аж 1.069 (-0.012). Но попробовать, конечно, можно чтобы посмотреть как будет меняться latency.

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

Последний раз редактировалось T[]RK 24.05.2021 16:06, всего редактировалось 1 раз.

  max1g

Member
Статус: В сети
Регистрация: 05.06.2009
Откуда: Чeбoксaры
ryson так вообще не стартует

_________________
2x13950HX(Q1LP) P@5.8 E@4.6 HT off(Direct die+ЖМ)
MSI Pro Z790-A WiFi DDR4@4100(BIOS cfg)https://imgur.com/a/IUInyIX
Z690 Asr Extreme
4070super@3050

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
T[]RK у меня примерно такие же просадки на vSoC, но положительный эффект есть от повышения, в разумных приделах. А вот vddg ccd/iod - шаг в сторону = смерть.

max1g какое изменение не стартует?

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  max1g

Member
Статус: В сети
Регистрация: 05.06.2009
Откуда: Чeбoксaры
ryson писал(а):
tRDWR - 7, попробуйте.
tRTP=tWR/2

_________________
2x13950HX(Q1LP) P@5.8 E@4.6 HT off(Direct die+ЖМ)
MSI Pro Z790-A WiFi DDR4@4100(BIOS cfg)https://imgur.com/a/IUInyIX
Z690 Asr Extreme
4070super@3050

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
max1g tRDWR - 7, tWRRD - 4
tRDWR - 8, tWRRD - 2
tRDWR - 8, tWRRD - 1
tRDWR - 9, tWRRD - 1

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
max1g у вас просто на последнем скриншоте tRTP 8, а tWR 12. Тут либо повышать tWR до 16 и проверять, либо tRTP снижать до 6 (и проверять). Т.е. либо комбинация 12-6, либо 16-8.

dio199 показатели латентности, конечно, весьма интересные. Однако я ещё обратил внимание на то, что данные по L3 кэшу низкие не смотря на то, что версия BIOS'а платы (F13h) уже содержит все исправления (AGESA 1.2.0.2). Можете посмотреть (если есть) в Ryzen Master текущие лимиты по CPU EDC. Мне на моей плате приходится лезть в BIOS и в пункте AMD CBS => XFR Enhancements ставить PBO в Disabled (при этом оно остаётся Auto в AMD Overclocking и работает). После этих нехитрых (и весьма не очевидных) манипуляций данные по L3 кэшу вырастают.

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
T[]RK tFAW 16, иначе вся твоя настройка не имеет никакого смысла.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35545 • Страница 906 из 1778 • <  1 ... 903  904  905  906  907  908  909 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Andy-S, Dared3vil, xxToaDxx и гости: 16

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
