Знакомая история, маркировка на чипе одна, в SPD другая, а параметры третьи.
D9TBH - 1200MHz, CAS-16

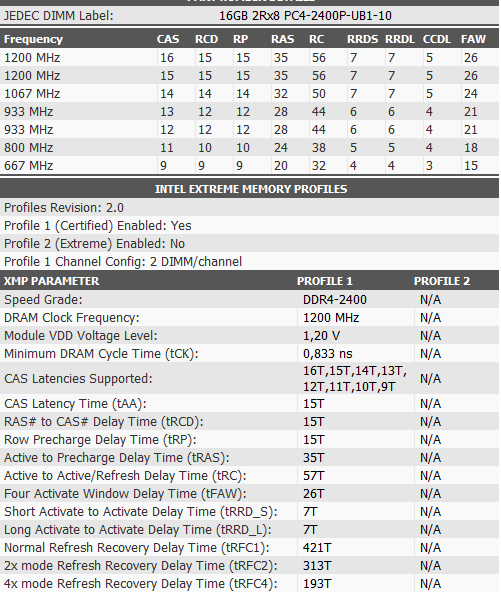

Попробуйте выставить настройки согласно скриншота, или отредактируйте xmp профиль:

Ну и оригинальная прошивка под вашу память, изучайте:

а чем ее вшить после правки? немогу тайфун нормальный найти

и не найдете,
Вот хороший проект для прошивки spd ddr4 на arduino:

А через переходник на ch341 (программатор) прошить получиться?

Через какой переходник?

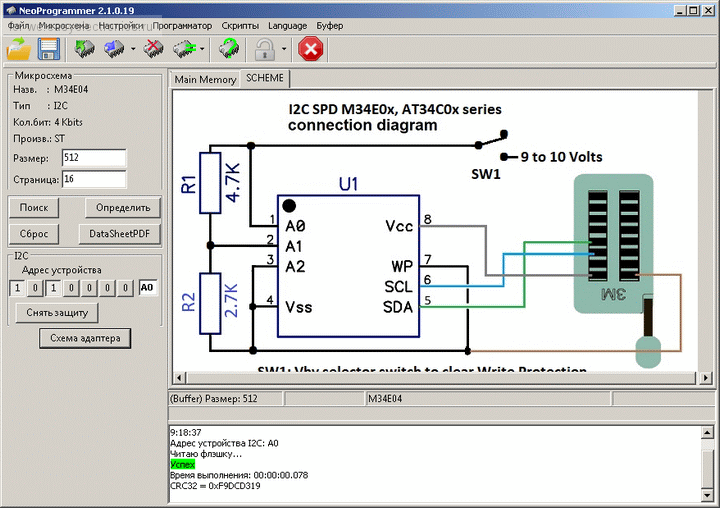

Перепрошить получиться, но при условии что у вас есть ch341 и он уже модифицирован, фен и msop8 адаптер, адаптер можно и нужно заменить слотом ddr4 (заказать на али) а так как там будет активирована защита (а она будет активна, или частично, а может нет) от записи, еще и схему снятия паять (схема есть в neoprogrammer, чип 34c04). Возможно получится прошить только XMP профиль...

Готовое решение:

И даже к этому программатору у меня есть вопросы, т.к. он собран на ch341 и я не вижу на плате никаких преобразователей и повышаек, как он будет снимать защиту непонятно...

Я уже изучил этот вопрос, там нужно внешний источник питания на 8в или батарейка крона и кнопочка
И прога с этой статьи https://we.easyelectronics.ru/Tools/programmator-chipov-spd-eeprom-moduley-pamyati-ddr3-i-ddr4.html, кстати работает без проблем при подключении сн341 и база прошивок доступна, можно и в шапку кинуть!

Добавлено спустя 17 минут 45 секунд:

U2 может быть импульсным преобразователем.

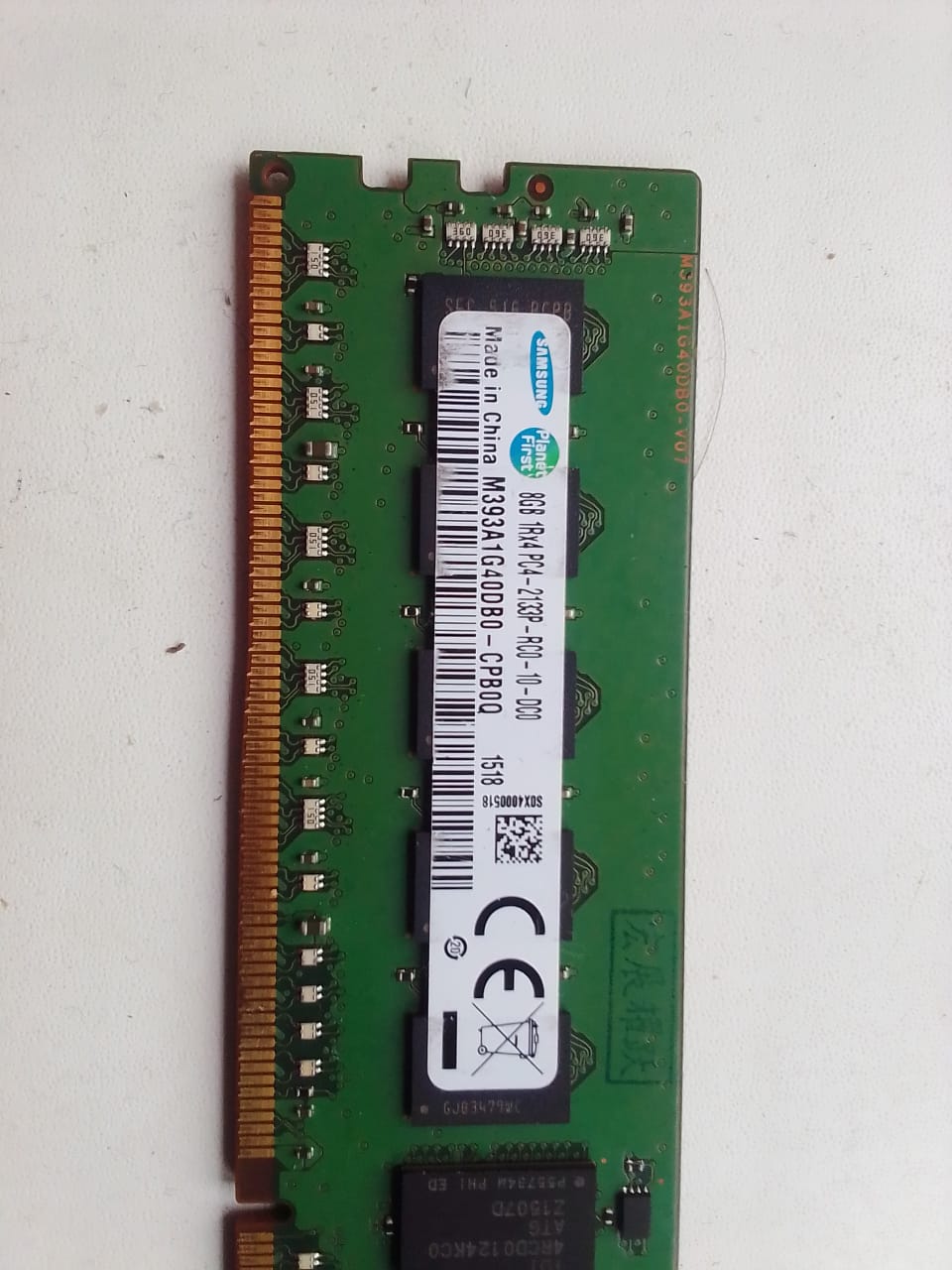

Какие это SPD на серверном самсунге? 1)4TA-S67-52; 2)B2DN-TSE4-8504. Может выбирать 24C04? Или 34C04? Они нормально шьются? Надо поправить частоту на 2400.

Выбрать 34c04 (самая маленькая 8 ми лапая микросхема), 100% будет залочена, схемой выше и программатором ch341 можно разлочить (или нет) и прошить.

А простой перепрошивке не поддастся? В плашке?

В слоте мат.платы? нет

Здравствуйте, подскажите пожалуйста можно ли это сделать на ддр-4 и если да то как, заранее спасибо

Себе памятка.
Прошивка и разгон ddr3 sodimm Patriot восьмигиговки 16 чипов.
Две плашки, немного отличаются маркировкой. Одна на хуниксах, другая на самсунгах. Одна похожа на оригинальный патриот, вторая была куплена через дичьягоды (WB), подозреваю китайский самопал. Самсунги кажутся более гонибельными, у хуниксов второй тайминг на 1 больше.
На обеих планках микрухи spd не залочены.
С год назад ещё хотел купить тайфун бурнер. Но вроде как уже не купить. Да и пофиг. Погуглив, найден выход.

Ноутбук Asus K56cm. Проц 3317u. Иви бридж, 2/4 на 2400Мгц
Одна планка на 4Гб, предыдущий владелец добавил планку на 8Гб. Работало на 1600 в как-бы двуканльности. Жаба давили покупать современный ноут тыщ за 35+. Купил вторуб планку на 8Гб. Однако, система стала шустрей.
Разгон:
1) Вин10
2) Шедевральная Программа прошивальщик - Read & Write utility. Читает SPD. Сохраняет в файл. Редактирует побайтно дамп SPD, при этом имеет подсказки почти по всем байтам. Шьёт в SPD. Не пересчитывает CRC. Если то знает как в этой проге посчитать сразу CRC - напишите мне в личку.
3) Тайфун. Для чтения поправленного и вшитого SPD, чтобы быстренько проверить что CRC верное(зеленое, а не красное), т.е. при побайтной правке не было допущено ошибок. Или просто посмотреть подсказки по байтам, чуть более полное чем в R&W.
4) для вычисления CRC. Прога HxD. Для открытия отредактированного и сохраненного утилитой R&W дампа. Выделить байт 0-116 (от 0 до 70-04 в хексовых координатах). Копировать. Вставить в сайт crccalc.com. Нажать кнопку посчитать. Чтобы получить CRC, алгоритм - CRC-16/XMODEM. Да, не нагуглил прогу для CRC, считал через сайт. Та же HxD CRC считатет, но не так как надо. Много копи-паста, сохранений-загрузок...

По итогу, две планки прошиты под 1866 CL10-11-10-30-40-200-12WR-5RRD...
Разницы практически не видно c 1600 9-9-9. В тесте винрара разница на уровне погрешности и фоновых шевелений.
Возможно, Аида64 показала бы разницу. Но почему-то перестала запускаться, сразу вылетает. Как и редактор реестра. Не понял что сломалось в винде, когда-то нормально аида стартовала.

Добавлено спустя 13 минут 10 секунд:

Прога размером полгига?!? С базой всех spd в мире, что-ли. Интересно, качну, гляну, может сможет сразу из винды редачить и шить, понадеюся))

Добавлено спустя 8 минут 37 секунд:
Кстати, на ноутах, на Ивибриджах, чем частота ограничена? Я думал, 1600 потолок, но на 1866 стартует, вроде. HWiNFO рапортует что содиммки на 1866 работают, некоторые тайминги показывает.

Этим отредактировать и прошить получится? https://aliexpress.ru/item/100500494977 ... um=sharing

Отредактировать и прошить DDR4 и DDR3 память этим программатором получится, за исключением одного большого НО:
1) если на DDR3 памяти стоит программная защита с завода, снять её и прошить микросхему невозможно, только чтение (нужна физическая замена чипа 34с02)
2) на DDR4 память производитель тоже ставит защиту, но она снимаемая

Соответственно тут уже вопрос к программатору, сможет ли он её снять, судя по компонентам на плате он это может, относительно ddr4... но на этом форуме такого программатора я так понимаю ни у кого нет, по этому на 100% сказать что может этот программатор а что нет вам никто не сможет, не будет защит - он прочитает и запишет, будут - только прочитает.
ЗЫ. Сами сидим ждем отзыва.

А какова доля отказов DDR4 , из-за сбоев SPD ? Стоит-ли делать программатор на SPD?

Подскажите, а чем сконвертировать прошивку из thp в spd или bin ?

Доброго дня! Помогите подправить. На просторах нашел только рабочую под 8гб, с ней всё работает

Люди. Помогите. Остался без компа, а он у меня единственное средство существования.

В сервисе произвёл замену матери. При этом через какое то время слетела оперативка, обе планки одновременно и по раздельности биос больше не определяет. Нашёл эту ветку. Надеюсь кто то сумеет помочь. Думаю у меня именно такой случай.

Оперативка patriot 2x32Гб DDR5 RGB (пусть будет проклято ргб)
pvvr564g560c40k

Есть у кого то дамп на неё?

Отдельно буду благодарен, если кто возьмётся за попытку восстановления. (Москва)).

да, что там по ддр5, а то у меня на день раньше 25.12 )) пропал резко свет и с тех пор одна планка Team Group Delta RGB DDR5-7200 перестала определяться, комп пищит и не включается.. на другом компе с горем пополам завелась, но определяется не так как положено, подозреваю что слетела прошивка, чем можно вытащить прошивку с нормальной плашки и залить на подглюченую? и вообще возможно ли это с ддр5? Thaiphoon Burner SPD почему-то не видит и не считывает..
p.s. таки считал, одна плашка которая не заводится на плате где стояла CRC ERR.. судя по описанию Write Protection - All Blocks unprotected ну и Write Protection Override - Blocked
скажите, сделать можно что, чем и как?
рабочая СRC OK
https://forums.overclockers.ru/gallery/ ... e_id=80745
с ошибкой CRC ERR
https://forums.overclockers.ru/gallery/ ... e_id=80746
на заглюченной появилась частота 1284мгц с совсем другими таймингами, на здоровенькой 1000 мгц и модель UD5- 7200 и UD без пятёрки - 7200 у подглюченной

вопрос закрыт, разобрался, плашку перепрошил.. всё работает
