  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  r2dsf

Moderator
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: Московская обл.
ryson Я вплоть до 1.15 крутил, не помогает он от WHEA. VDDG IOD/CCD также выставлял по 1В, к уменьшению WHEA это не приводит, как сыпет около 500 ошибок в минуту в ТМ5 и около 2-3/мин в простое, так и продолжает.

_________________
MSI Z890 Carbon | Intel U9 285K | 2x24GB DDR5-7200 | Sapphire Nitro 7900 XTX
Asus X870E Extreme | AMD 7950x3d | 2x48GB DDR5-6200 | Zotac AMP RTX 5070Ti

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
fm_r2dsf WHEA-19/CPU Bus Interconnect Error, может быть из-за неправильно выставленного VDDG CCD, надо пробовать пошагово. У меня на Zen2 для IF1866 VDDG CCD только 0.95 рабочее, ни шагу в сторону. ProcODT или версия bios могут сдвинуть VDDG CCD (но это у меня). Для tCL-15 vdimm 1.42-1.47 надо пробовать.

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  r2dsf

Moderator
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: Московская обл.
ryson а максимальный вольтаж для 24/7 у этого VDDG (ccd/iod) какой вообще?

_________________
MSI Z890 Carbon | Intel U9 285K | 2x24GB DDR5-7200 | Sapphire Nitro 7900 XTX
Asus X870E Extreme | AMD 7950x3d | 2x48GB DDR5-6200 | Zotac AMP RTX 5070Ti

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
fm_r2dsf VDDG iod вроде не рекомендуют выше 1.06v, VDDG ccd - не замечал рекомендаций. Вообще для Vermeer рекомендуют VDDG IOD = VDDG CCD + 0.04 *(1/2/3), то есть VDDG IOD=1.04 VDDG CCD=0.92/0.96/1.0

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  Deus123

Junior
Статус: Не в сети
Регистрация: 09.06.2019
The KMS писал(а):
А тесты какие твой конфиг проходит? Много ошибок и завышенные напряжения присутствуют. VSOC 0.9 ошибочно указал, оставь свое значение.

проходит aida64 1 час стресс теста и ryzen bench 0.7 2000% запускал при 12000мб все без ошибок синих экранов нету вольтаж 1.45V, ниже ошибки сыпятся
  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
ryson писал(а):
tWTRL так же масштабируются с напругой, 12 / 8.

Хм... сколько же нужно этой самой напруги для tWTR_L=8? Я сидел и специально проверял, но пока получал только ошибки:

Исходные параметры
#77


tWTR_L=8
Ошибка в тестах: 5, 10 на цикле 1 (взрывной рост ошибок)

tWTR_L=8 + vDIMM 1.42V
Ошибка в тесте: 13 на цикле 4 (предположил, что перегрев)

tWTR_L=8 + vDIMM 1.42V + Вентилятор
Ошибка в тестах: 5 на цикле 10

tWTR_L=8 + vDIMM 1.38V (ну ради интереса)
Ошибка: нет POST

[опустил попытки с tCKE=9 и разных tRDWR\tWRRD - там тоже ошибки]

Неужели входить в район 1.45V? Не много ли для 3800@CL16? Мне просто Veii дал настройки для 3800@CL15 и там рекомендуется vDIMM 1.42V, а тут только от одного параметра 1.42V недостаточно... прожорливый какой-то (как не в себя).

P.S. Обновил я BIOS у DS3H V2 с F61a до F61c... лучше бы не обновлял. GIGABYTE похоже решили впихнуть ВСЕ возможные настройки процессора и памяти. Параметров 50 наверное новых. Менюшки новые, а в них ещё, а там ещё... Даже вроде BGS и BGS(Alt) переключать можно.

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

Последний раз редактировалось T[]RK 08.06.2021 1:23, всего редактировалось 1 раз.

  Deus123

Junior
Статус: Не в сети
Регистрация: 09.06.2019
Deus123 писал(а):
Всем привет, подскажите что еще можно ужать по таймингам, память GSKILL Sniper (xynix CJR) 3600 cl19

А тесты какие твой конфиг проходит? Много ошибок и завышенные напряжения присутствуют. VSOC 0.9 ошибочно указал, оставь свое значение.

Сделал как ты написал все работает также хорошо только чуть хуже по времени membench

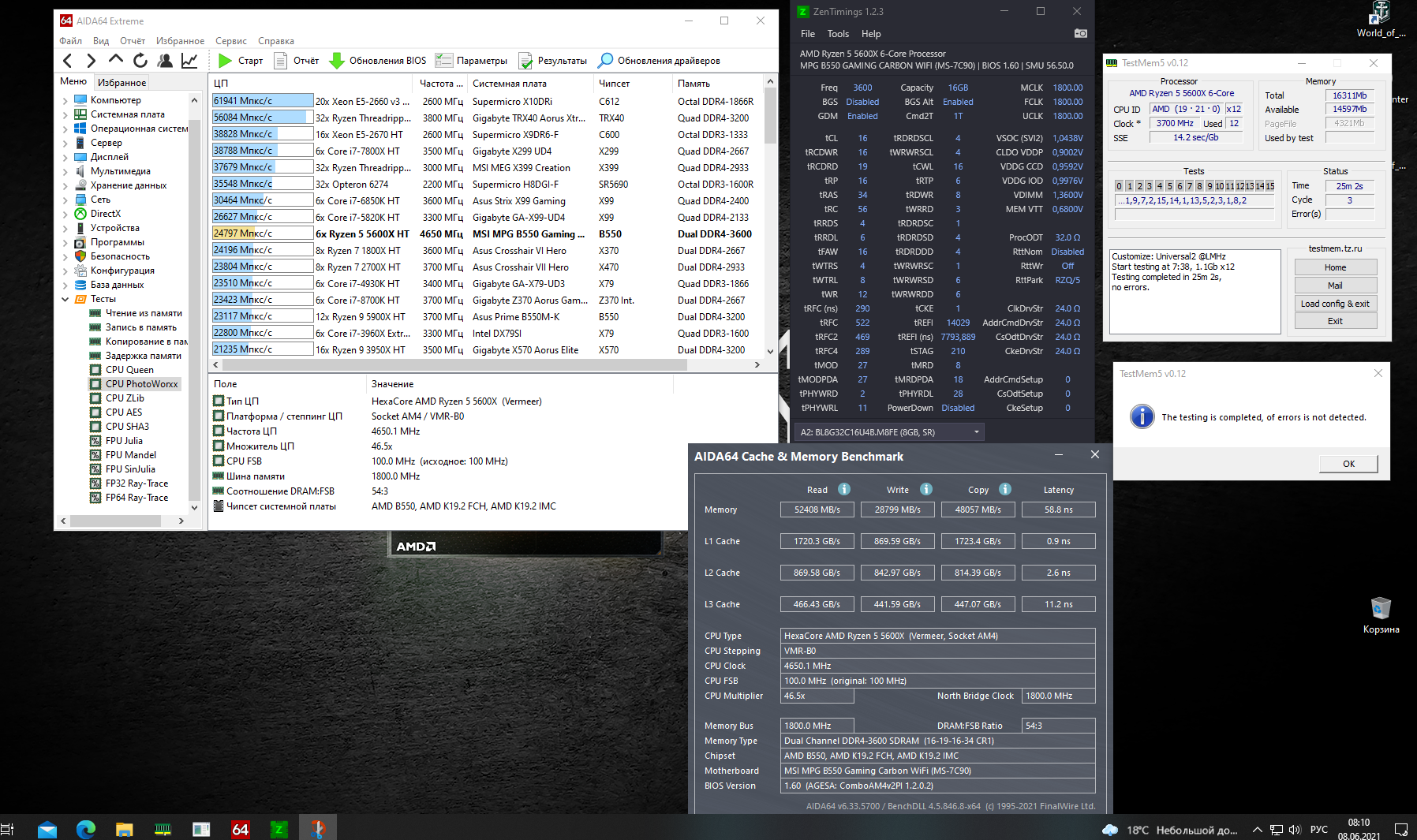

Вложение:
dr.jpg [ 575.65 КБ | Просмотров: 5904 ]


  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
makaron1214 писал(а):
Сейчас 18 21 14 16 21. Это нормально вообще, я раньше просто с таким не сталкивался? Судя по любому xmp все первички должны быть не ниже tcl, не повлияет ли это на вторички, например?

trcdwr синхронно с trcdrd ставится

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Deus123 писал(а):
проходит aida64 1 час стресс теста и ryzen bench 0.7 2000% запускал при 12000мб все без ошибок синих экранов нету вольтаж 1.45V, ниже ошибки сыпятся

Это не тесты, пройди 8 циклов TM5.
В теории твои плашки могут в первичные 16-16-19-20, но вольтаж в конфигах которые я видел 1.48v, может у тебя бин получше конечно.

T[]RK писал(а):
Мне просто Veii дал настройки для 3800@CL15 и там рекомендуется vDIMM 1.42V

:facepalm: :facepalm: :facepalm:
Жесткий оверклокер конечно, там минимум 1.45 надо, в моем случае 1.46, на худшем бине, ещё больше, а вот для CL16, можно сделать настройку и на 1.39+-.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  bliznec23

Junior
Статус: Не в сети
Регистрация: 31.01.2021
Всем доброго дня.
Знающие люди, посоветуйте что еще можно подкрутить или отпустить для стабильной работы памяти 24\7?

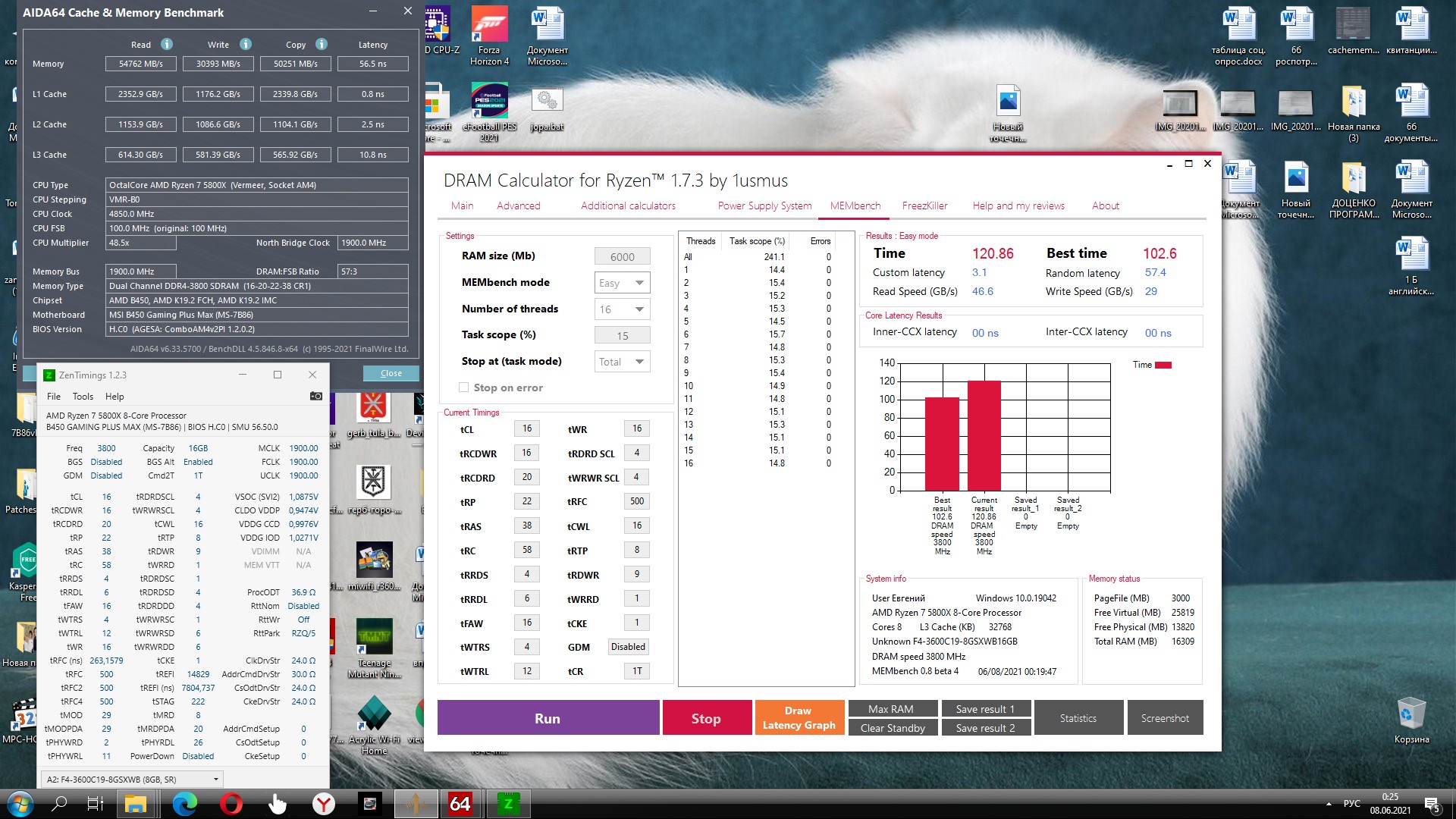

Вложение:
Снимок экрана 2021-06-08 081056.png
Снимок экрана 2021-06-08 081056.png [ 957.9 КБ | Просмотров: 5806 ]

Процессор в авто, напряжение на память 1.36

_________________
Ryzen 9 5900X / ASUS ROG STRIX B550-E GAMING / Crucial Ballistix BL8G32C16U4B / Asus Rog Strix 3060 OS

  smile-777

Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск
bliznec23 писал(а):
Знающие люди, посоветуйте что еще можно подкрутить или отпустить для стабильной работы памяти 24\7?

А сейчас что, не стабильно?

_________________
Команда "Русские Оверы"

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
T[]RK по началу я тоже хотел не перешагивать 1.4v :D
Перешагнув же, можно снижать и первичные и tRRDL, tWTRL, tWR/tRTP, tRFC...
Более простой способ, как вариант, выбора vdimm - определить pcb ddr и их критичный вольтаж, и от этого отталкиваться.

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  smile-777

Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск
ryson писал(а):
определить pcb ddr и их критичный вольтаж, и от этого отталкиваться

Так вольтаж опасен не для PCB, а для микросхем памяти ))

Недавно вон цыганские роялы анонсировали, 4000 МГц 14-15-15-38 при 1.55в по XMP.
Ну и чего вас так пугает в напряжении 1.5в для b-die? )) Они на воздухе не дохнут при 2.05в, ну по крайней мере не быстро это делают :D Мои T-Force пережили десятки часов бенчей при 1.8-2в.

_________________
Команда "Русские Оверы"

  bliznec23

Junior
Статус: Не в сети
Регистрация: 31.01.2021
smile-777 писал(а):
А сейчас что, не стабильно?

Вроде стабильно, но может быть ещё что подкорректировать на этой частоте ?
Имелось ввиду правильно ли я тайминги подобрал..

_________________
Ryzen 9 5900X / ASUS ROG STRIX B550-E GAMING / Crucial Ballistix BL8G32C16U4B / Asus Rog Strix 3060 OS

  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
The KMS писал(а):
Жесткий оверклокер конечно, там минимум 1.45 надо

Ну, буду пробовать...
smile-777 писал(а):
Ну и чего вас так пугает в напряжении 1.5в для b-die? ))

Так нагрев, не? :)
smile-777 писал(а):
Мои T-Force пережили десятки часов бенчей при 1.8-2в.

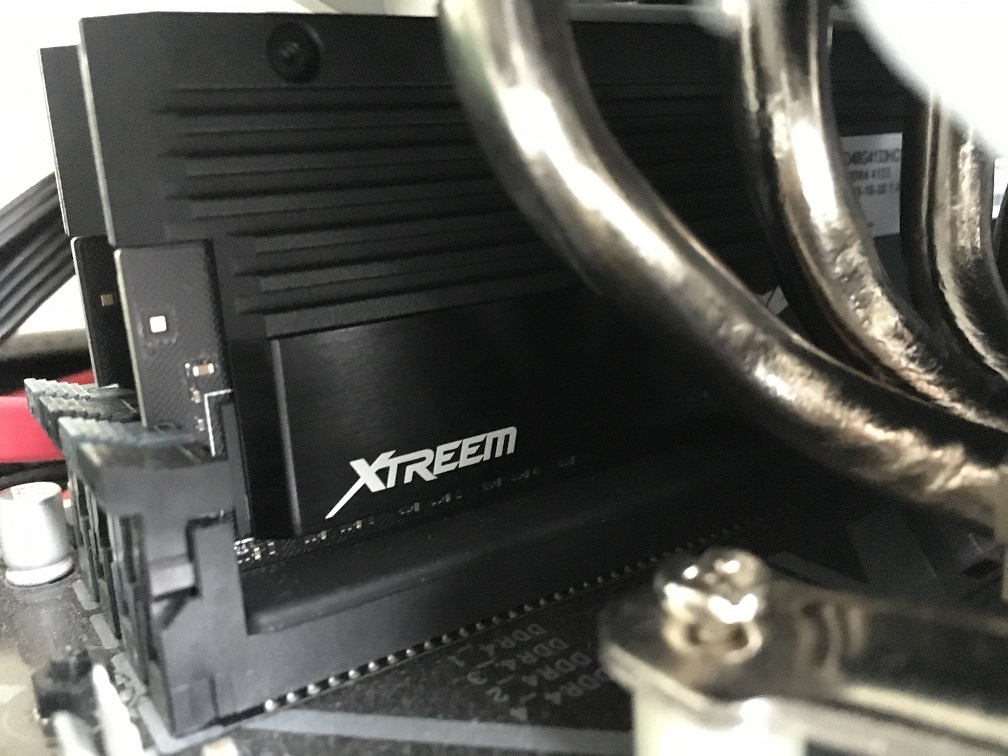

На моих Xtreem радиатор, не смотря что установлен ровно по верхней грани, не закрывает крайний чип на все 100%...
T-Force Xtreem
Вложение:
Xtreem.jpg [ 251.7 КБ | Просмотров: 5758 ]

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  smile-777

Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск
T[]RK писал(а):
Так нагрев, не?

Так обдув )) И радиаторы ))
Да и нагрев переоценивают. Тут люди от 50 градусов в обморок падают, как будто бы это у них 50 градусов :D

_________________
Команда "Русские Оверы"

  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
smile-777 писал(а):
Так обдув ))

Жужжалку мастерить? Для проверки да, можно. Но на постоянку... Я вроде у ASUS видел маленькие такие вентиляторы под 4-pin, чтобы им управлять можно было.
smile-777 писал(а):
Тут люди от 50 градусов в обморок падают...

Не, если 50 градусов и нет ошибок - это приемлемо. Но если 50 и сыпят ошибки, а с вертушкой не 50 и без ошибок - это совсем другая история.

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
smile-777 Вот именно, на сами чипы b-die временно и 2v вкачивают. Но, про слои pcb забыли, по ним перегрев никто не отменял. На моих же плашках, pcb A0, при базовом пресете Rtt 0/0/5 1.5v смертельно опасно, надо крутить Rtt.

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  smile-777

Member
Статус: Не в сети
Регистрация: 22.11.2004
Откуда: Омск
ryson писал(а):
smile-777 Вот именно, на сами чипы b-die временно и 2v вкачивают. Но, про слои pcb забыли, по ним перегрев никто не отменял. На моих же плашках, pcb A0, при базовом пресете Rtt 0/0/5 1.5v смертельно опасно, надо крутить Rtt.

Что-то прохладная история какая-то :roll:
А откуда инфа?

_________________
Команда "Русские Оверы"

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
smile-777 от Veii статистика, у него точно такой же набор. Есть статистика и по умершим. Veii на данном комплекте сидит на 1.6v с изменённым Rtt. Опять же, его слова, самая простая pcb - лёгкая настройка, но слабый вольтаж. Потому такой разброс цен на b-die, pcb/радики/термопара...
Пример, PVS4000 и PVS4400, разные pcb и цена в ~3000ру.

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

Последний раз редактировалось ryson 08.06.2021 11:08, всего редактировалось 1 раз.

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 927 из 1778 • <  1 ... 924  925  926  927  928  929  930 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 15

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
