Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Murtaza-Ali

Member
Статус: Не в сети
Регистрация: 04.09.2020

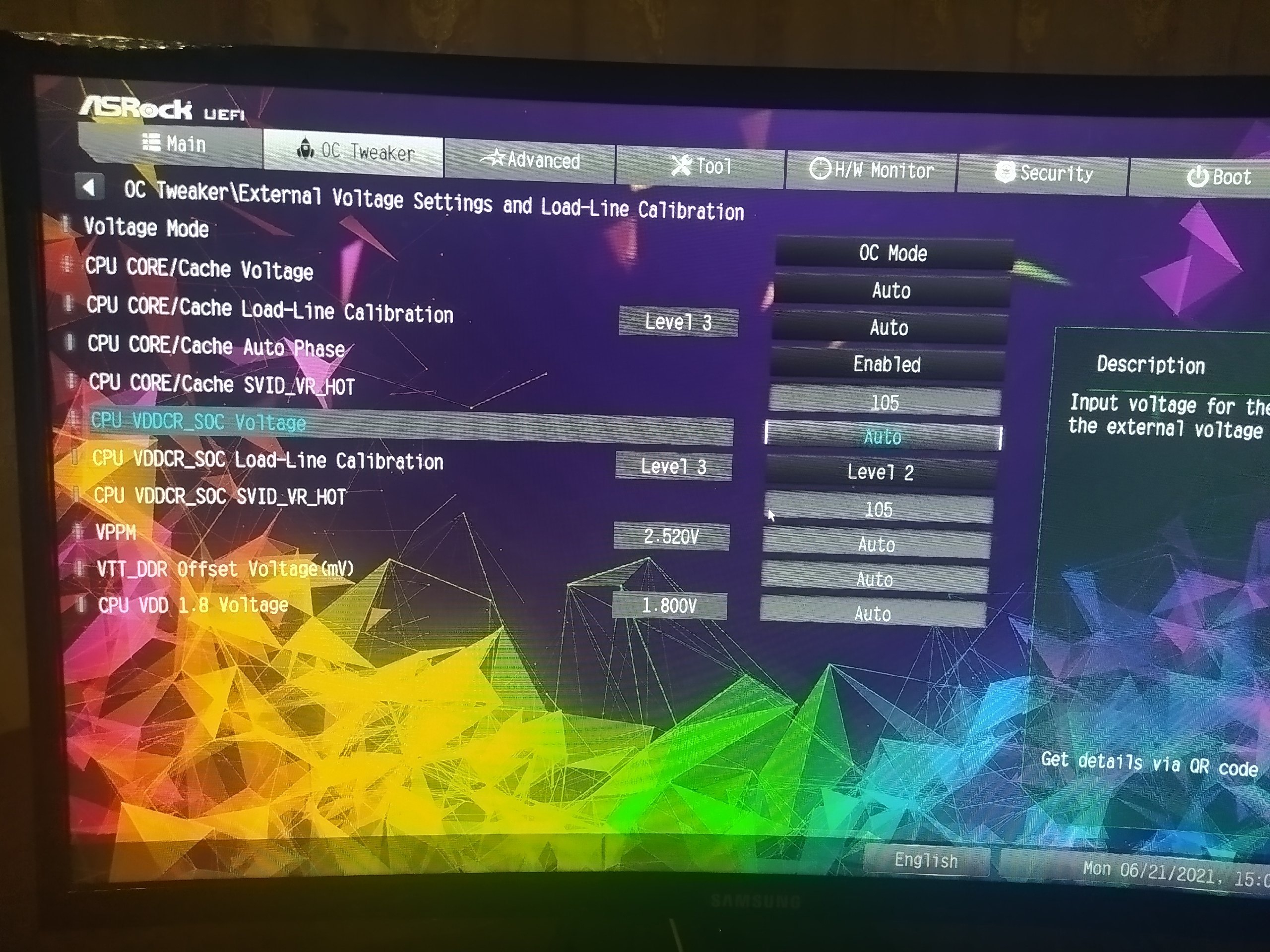

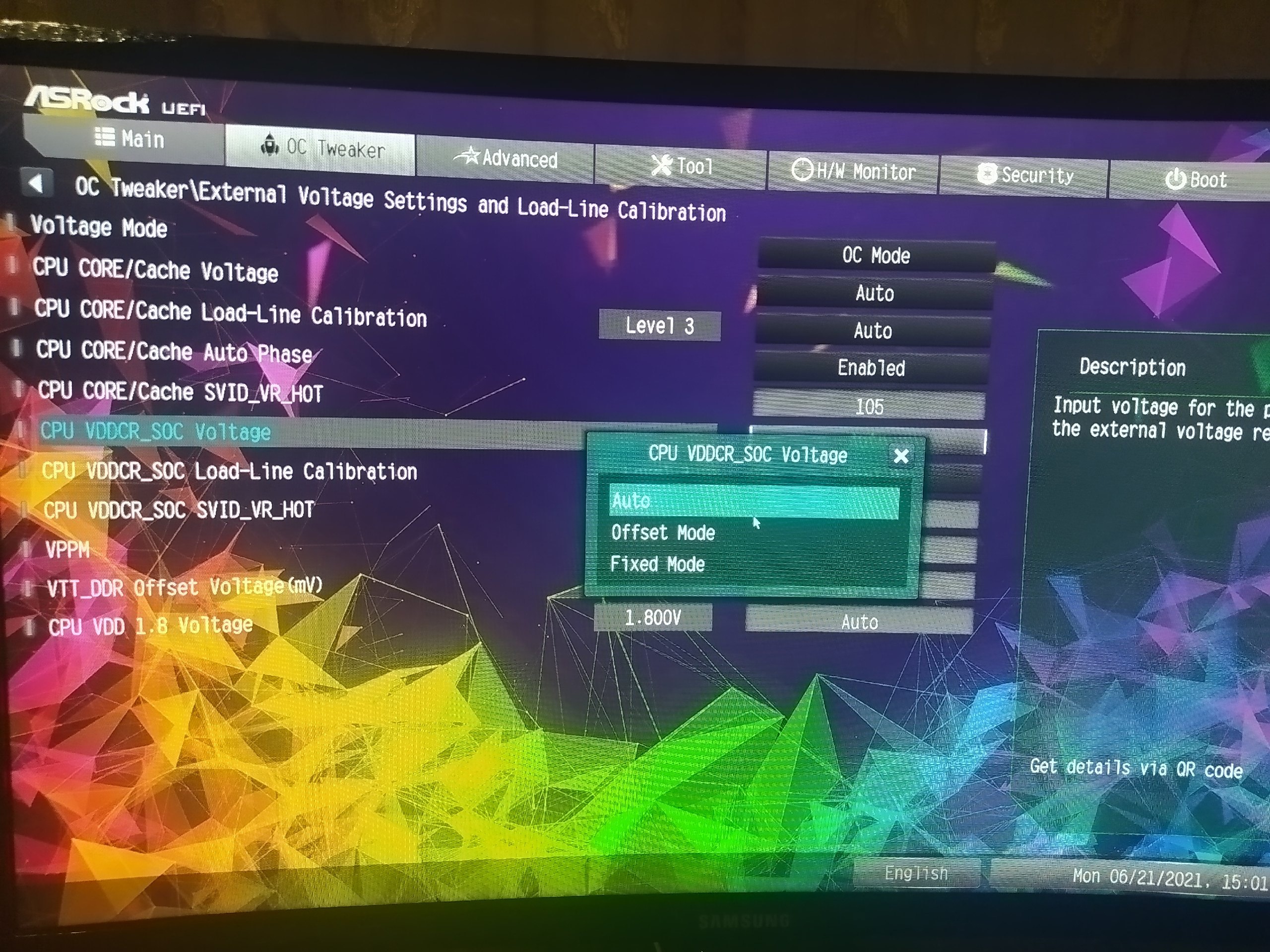

вот тут что-то надо ставить
Вложение:
pAlD9T2B2l8.jpg [ 1.67 МБ | Просмотров: 3448 ]
Вложение:
tvX5_VAoMAU.jpg [ 1.46 МБ | Просмотров: 3448 ]
\
шас еще тестить буду

_________________
R5 5600G, B550 Taichi RE, Alphacool eisbaer 420 aurora, Team group xtreem 4700cl18 b-die 2x8 1.612V, Sapphire R9 Fury X, BQ DP 12 750W Titanium.

  MriS

Member
Статус: Не в сети
Регистрация: 16.07.2005
Откуда: Юг и МО
Фото: 0
ego0550 Главное Аида суммирует и автор хочет нормальную скорость в этом бенчмарке видеть, а не в других программах.
Различных фикций у АМД много и покупателям на них пофиг. Главное результаты в бенчах.

_________________
Бабник.

  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
Murtaza-Ali писал(а):
вот тут что-то надо ставить

CPU VDDCR_SOC на сколько я понимаю управляет встроенной графикой в процессор. У вашего процессора её нет, так что можно поставить Auto. VSOC же регулируется обычно через AMD Overclocking, но так ли это у ASRock...

И обновите ZenTimings до последней версии.

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  Murtaza-Ali

Member
Статус: Не в сети
Регистрация: 04.09.2020

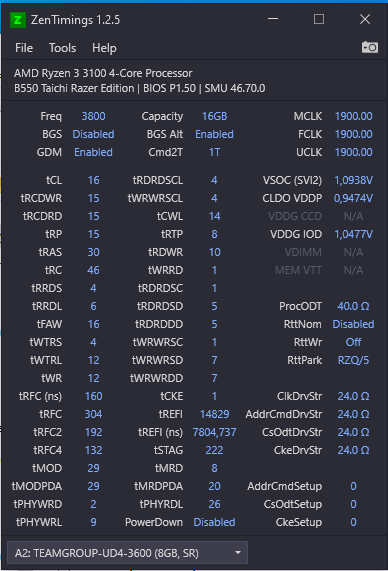

обновил и вот тут я в замешательстве
Вложение:
Снимок.PNG [ 33.59 КБ | Просмотров: 3438 ]

_________________
R5 5600G, B550 Taichi RE, Alphacool eisbaer 420 aurora, Team group xtreem 4700cl18 b-die 2x8 1.612V, Sapphire R9 Fury X, BQ DP 12 750W Titanium.

  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
Murtaza-Ali писал(а):
обновил и вот тут я в замешательстве

Теперь мы видим к чему у программы доступ есть, а к чему нет. В частности, нет доступа к vDIMM, VTT, VDDG CCD. Программа не может снять данные и отобразить их. Это просто будет обременять вас постоянно их указывать отдельно (или писать на скрине). На ASUS тоже такая беда.

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  Murtaza-Ali

Member
Статус: Не в сети
Регистрация: 04.09.2020
T[]RK ну некоторые настройки я даже не знаю где их искать, слишком много настроек в бивасе, точнее VTT, vvdc ccd вроде встречал

_________________
R5 5600G, B550 Taichi RE, Alphacool eisbaer 420 aurora, Team group xtreem 4700cl18 b-die 2x8 1.612V, Sapphire R9 Fury X, BQ DP 12 750W Titanium.

  T[]RK

Member
Статус: Не в сети
Регистрация: 24.05.2005
Откуда: СССР
Фото: 129
Murtaza-Ali писал(а):
ну некоторые настройки я даже не знаю где их искать

А никто и не говорил что будет легко. :) Всякие обзоры плат (и BIOS'ов) помогают в ориентировании по BIOS'у. Так как Razer Edition это обычный ASRock просто в стилистике Razer, то это сужает круг поиска. Два основных меню для разгона: AMD Overclocking и AMD CBS. Но в целом, тот vSOC который у вас - 1,0938 практически 1.1V, его вполне должно хватать. Выше обычно не нужно. cLDO_VDDP на мой взгляд высоковат, но у вас Matisse, не скажу за него. Для Vermeer 900 достаточно.

Murtaza-Ali писал(а):
точнее VTT

MEM VTT - это половина vDIMM. Автоматически считается.

Murtaza-Ali писал(а):
vvdc ccd вроде встречал

VDDG CCD могли и скрыть. :) Такое тоже встречается.

_________________
AMD R7 5800X3D, ASUS ROG Dark Hero, EVGA RTX 3080 Ti FTW3 Ultra, 4x 8GB Team Group Xtreem (3800@CL15-15-15-15-30_1T(55)|1.48V).

  Murtaza-Ali

Member
Статус: Не в сети
Регистрация: 04.09.2020
T[]RK на тесте оставил, дома буду гляну

_________________
R5 5600G, B550 Taichi RE, Alphacool eisbaer 420 aurora, Team group xtreem 4700cl18 b-die 2x8 1.612V, Sapphire R9 Fury X, BQ DP 12 750W Titanium.

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Murtaza-Ali писал(а):
вот тут что-то надо ставить

Здесь и нужно напряжение для SOC выставлять, выбрать fixed, и ниже поставить 1.05-1.1. То что в основном меню, лучше не трогать вообще, это для APU было.

Добавлено спустя 2 минуты 28 секунд:
T[]RK писал(а):
CPU VDDCR_SOC на сколько я понимаю управляет встроенной графикой в процессор

Это и есть Vsoc, тем более подменю недвусмысленно называется External Voltages. VDDG CCD нет в zen2

_________________
PJVol @OCN, Anandtech

  ragnar

Member
Статус: Не в сети
Регистрация: 20.10.2014
Фото: 3
ragnar писал(а):
Решил докупить памяти к 5600х (Balistix 3600XPM), но теперь на старых ужатых таймингах не работает. Подскажите чё тут можно подкрутить?
#77

подниму вопрос

_________________
Intel Core i7-12700K
Palit Gamerock 3080 12GB (1890/0.900)
MSI MAG Z690 Tomahawk WiFi DDR4
Crucial Ballistix 4x8Gb 3866 15-18-18-37

  r2dsf

Moderator
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: Московская обл.
ragnar, у вас же Daisy Chain, нет? В этом случае выгоднее 2 по 16 брать, иначе результаты будут сильно хуже.

_________________
MSI Z890 Carbon | Intel U9 285K | 2x24GB DDR5-7200 | Sapphire Nitro 7900 XTX
Asus X870E Extreme | AMD 7950x3d | 2x48GB DDR5-6200 | Zotac AMP RTX 5070Ti

  ragnar

Member
Статус: Не в сети
Регистрация: 20.10.2014
Фото: 3
fm_r2dsf наверно, не знаю. Да в целом уже какая разница если 4 плашки стоят. Просто я надеялся что хотя бы ужатые тайминги заработают, гнать особо я и не собирался.

_________________
Intel Core i7-12700K
Palit Gamerock 3080 12GB (1890/0.900)
MSI MAG Z690 Tomahawk WiFi DDR4
Crucial Ballistix 4x8Gb 3866 15-18-18-37

  Murtaza-Ali

Member
Статус: Не в сети
Регистрация: 04.09.2020
vol2008
короче все равно ошибки в экстремал тесте тм5, и еще где вы сказали лучше не ставить там вообще что-то надо выставлять и какой LLC ставить на сок, чтобы скидывал, держали или накидыва?

_________________
R5 5600G, B550 Taichi RE, Alphacool eisbaer 420 aurora, Team group xtreem 4700cl18 b-die 2x8 1.612V, Sapphire R9 Fury X, BQ DP 12 750W Titanium.

  Hro

Member
Статус: Не в сети
Регистрация: 03.10.2019
ragnar писал(а):
подниму вопрос

высокий vsoc (1,025-1,05 должно хватать), высокий procOdt (пробуй 48 и ниже). На память можно накинуть 10-20 мВ. Отдельно второй комплект 2 по 8 держит тайминги первого?

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.F / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
Murtaza-Ali
Там где не надо, оставьте в auto. На асроках я ставлю всегда LLC SOC 1, LLC CPU auto, VDDP 0.9.
А вообще, к вашим ошибкам это скорее всего отношения не имеет.
Тут вам к тайминг-гуру обращаться надо, а конкретно по этим teamgroup. Непонятная память, какая-то.
С этими же вторичками, но CL 16 flat, едет нормально?

_________________
PJVol @OCN, Anandtech

  ragnar

Member
Статус: Не в сети
Регистрация: 20.10.2014
Фото: 3
Hro Сейчас везде одинаковые XMP тайминги (пометил на скрине) стоят, я скрин старых характеристик кинул что бы было видно на чём не стартует. SOC я поставил 1.1, может чуть меньше сделаю. procOdt поправлю, спасибо.
Цитата:
Отдельно второй комплект 2 по 8 держит тайминги первого?

Я не проверял, просто для этого придётся все плашки переставлять и выставлять заново тайминги и т.д. Тем более если даже могут, то тут проблема всё ровно не исчезнит. Просто подумал может более щадящие цифры поставить, но я не знаю какие ибо в этом не разбираюсь, поэтому с "потолка" брать числа и выставлять их как-то не разумно.

_________________
Intel Core i7-12700K
Palit Gamerock 3080 12GB (1890/0.900)
MSI MAG Z690 Tomahawk WiFi DDR4
Crucial Ballistix 4x8Gb 3866 15-18-18-37

Последний раз редактировалось ragnar 21.06.2021 22:33, всего редактировалось 3 раз(а).

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
T[]RK писал(а):
Но в целом, тот vSOC который у вас - 1,0938 практически 1.1V, его вполне должно хватать.

софт его занижает при том всегда,по факту там 1,095v выставлено

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Hro

Member
Статус: Не в сети
Регистрация: 03.10.2019
ragnar писал(а):
что бы было видно на чём не стартует.

Третички (всё что ниже tRTP в Zen Timings) оставь авто, cad_bus авто. RTT 4 плашек 731, 0 0 5 с четырьмя просто не будет тренировки.

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.F / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz

  Murtaza-Ali

Member
Статус: Не в сети
Регистрация: 04.09.2020
vol2008 можете на фото отметить где надо а где нет если не сложно. на счет flat вы имеете ввиду первичные тайминги 16 выставить?

_________________
R5 5600G, B550 Taichi RE, Alphacool eisbaer 420 aurora, Team group xtreem 4700cl18 b-die 2x8 1.612V, Sapphire R9 Fury X, BQ DP 12 750W Titanium.

  ragnar

Member
Статус: Не в сети
Регистрация: 20.10.2014
Фото: 3
Hro
Вроде бы всё в авто стоит. Исправить что нибудь?
#77

Hro писал(а):
RTT 4 плашек 731, 0 0 5 с четырьмя просто не будет тренировки.

Ну а что это значит? Указать это надо где-то? Не вижу такого пункта в биосе.

_________________
Intel Core i7-12700K
Palit Gamerock 3080 12GB (1890/0.900)
MSI MAG Z690 Tomahawk WiFi DDR4
Crucial Ballistix 4x8Gb 3866 15-18-18-37

Последний раз редактировалось ragnar 21.06.2021 23:02, всего редактировалось 2 раз(а).

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 940 из 1778 • <  1 ... 937  938  939  940  941  942  943 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 20

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
