Принятые в теме сокращения (и заодно необходимые утилиты для отладки и тестирования памяти)
TM5 - TestMem5
ATC=Asrock Timing Configurator 4.0.4 for z370/390
Asrock Timing Configurator 4.0.13
Asrock Timing Configurator 4.0.12 for z690
Asrock Timing Configurator 4.0.10 for z590
Asrock Timing Configurator 4.0.9 for z490
Asrock Timing Configurator 4.0.8
Asrock Timing Configurator 4.0.3 for z170/270/490

Asrock Timing Configurator 4.0.16
https://drive.google.com/file/d/1-PdgLkCf-5cA3b1kqO2CmFyhXtz-tiS3

AMT - Asus MemTweakit Asus MemTweakIt 2.02.44
При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки).
Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100!
Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ.
Для плат на основе логики z690 и b660:
VDD>VDDQ
VDDQ>=VDD-300mV(0.3V)
Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V.
Для таймингов должно выполняться требование:
_dr=_dd

Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти.
Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты.
Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти.
Для желающих максимально снизить tRFC.
Делим tRFC на сумму tRCD,tRTP и tRP.
Если результат ближе к 4, то снижать tRFC можно по 4 такта.
Если результат ближе к 2, то снижать tRFC можно по 2 такта.
Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.

Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных.
tRAS=tRCD+tRTP (при считывании 8 байт с одного банка)
tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка)
tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно)
tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4!
tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно)
tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно)
tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно)
tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка)
Для DDR4 оптимальным выбором является 4-й или последний вариант.
Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).


Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение.
IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать.
Тоже растет с ростом частоты памяти.
Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.


Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC.
2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей).
3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16.
4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.
5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.

УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд.
0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто.
1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти".
Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода.
CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.

Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD.
RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше.
CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20.
RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла.
RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется.
Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел.
Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S.
CKE=5
СCDL>=4
RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память.
RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG.
WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать.
WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет.
RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать...
REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру.
Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится.
Тестируйте тщательно с перезагрузками, сном, холодным стартом.
RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...

Таблицы от anta777
Актуальные (последние) версии:
TableDRAMIntel(simple3nov2020+simple12oct2020+обычная)
http://bit.ly/3rTIBLv
http://bit.ly/3nWJlxB
http://bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme+absolut)
http://bit.ly/2Oe8R00 - суперлайт
http://bit.ly/2H9jIZH - универсальный
http://bit.ly/2MUvl6n - экстремальный
http://bit.ly/3D9TUnD - абсолют
http://bit.ly/3STH2wx - новый для интела и DDR5
http://bit.ly/3wedj8U - новый для Ryzen3D и DDR5
Тяжелый
http://bit.ly/35eKfeJ

Расчет таймингов (на материнках ASUS)

tRASmin=tCL+tRCD+2
WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле:
WRRD_sg=6+CWL+WTR_L
WRRD_dg=6+CWL+WTR_S
WR - через WRPRE (для матплат ASUS):
WRPRE=4+CWL+WR
RTP - через RDPRE (для матплат ASUS)
RDPRE=RTP

МЕГАпост про RTL и настройку
ПРО НАПРЯЖЕНИЕ НА ПАМЯТЬ!
VDDDQ=1.5 V max по Jedec
VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq.
То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec.
А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V.
Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно

ПРО НАСТРОЙКУ SLOPE И СОПРОТИВЛЕНИЙ!
https://www.overclock.net/threads/the-importance-of-skew-control-for-memory-overclocking.1774358/
https://forums.overclockers.ru/viewtopic.php?p=17385457#p17385457

МЕТОДИКА ПОДБОРА ВЕРНЫХ RTT WR, RTT PARK, RTT NOM
https://forums.overclockers.ru/viewtopic.php?p=17484594#p17484594
На OCN есть методика их подбора с помощью Passmark memtest86, использовать только 8-й тест.


ШАБЛОН ПОСТА
Код:
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz
Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95)
Total Size: 8192 MB
Type: Single Channel (64 bit) DDR4-SDRAM
Frequency: 2750 MHz - Ratio 1:31
Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR)
Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR

[img]Ссылка на скрин[/img]
Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]


Расшифровка коротких наименований таймингов часть 1 и часть 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть еще и другая Таблица по расчёту таймингов

ССЫЛКИ на другие ресурсы
https://github.com/integralfx/MemTestHelper/blob/oc-guide/DDR4%20OC%20Guide.md
https://www.hardwareluxx.de/community/threads/intel-ram-oc-thread-guides-und-tipps.1230518/
https://www.overclock.net/threads/official-intel-ddr4-24-7-memory-stability-thread.1569364/
https://www.systemverilog.io/

Таблица tRFC от integralfx
Below are the typical tRFC in ns for the common ICs:
IC tRFC (ns)
Hynix 8Gb AFR 260 - 280
Hynix 8Gb CJR 260 - 280
Hynix 8Gb DJR 260 - 280
Micron 8Gb Rev. E 280 - 310
Micron 16Gb Rev. B 290 - 310
Samsung 8Gb B-Die 120 - 180
Samsung 8Gb C-Die 300 - 340

Таблица tRFC от Reous v26
#77

Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77

Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77
#77
#77
#77

Статистика tRCD планок в зависимости от типов чипов
#77
#77
#77
Чем выше вы в вертикальном столбце, тем удачнее планки.
Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят)
На 1 таблице все,что выше красной линии - суперотборники.

Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO.
2.Включить в биосе Round Trip Latency.
3.Для гигабайтов - memory enchancement=normal.

Руководство по разгону памяти для начинающих блондинок
https://docs.google.com/document/d/15qsrwUxGbKtqjeyEhmCear2kN9hCt2noKK5z14Webhg/edit?usp=sharing
https://docs.google.com/document/u/0/d/1QacU405kVV10-qBdrqQKOY0v-FKlBFpLcEDn0QpriSE/mobilebasic на русском
Мобильная версия
https://docs.google.com/document/u/0/d/15qsrwUxGbKtqjeyEhmCear2kN9hCt2noKK5z14Webhg/mobilebasic

Программы для тестирования памяти
GSAT- https://drive.google.com/file/d/1iCj0-jQIXIlo_Zvm5jO949ZH9fClTNF3/edit
для длинных тестов добавил параметр "--pause_delay" чтоб периодически не отключались потоки


Последний раз редактировалось anta777 09.12.2024 13:52, всего редактировалось 165 раз(а).
Внесены дополнения по tRFC и tRAS.


Реклама

Партнер
  miwa

Member
Статус: Не в сети
Регистрация: 13.05.2006
Откуда: Москва
Фото: 11
Зяба писал(а):
а зачем занижать до 4000??

потому что купят оперативку не подумав-а она у них не едет на ХМР профиле.

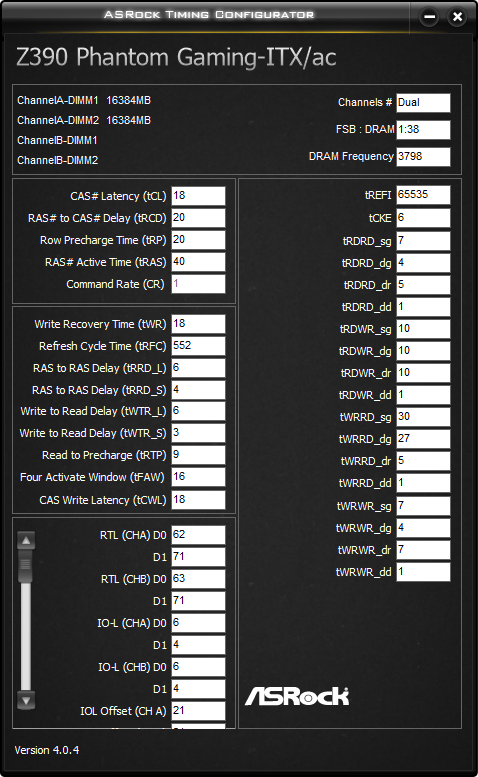

Вложения:
Screenshot_1.png [ 396.5 КБ | Просмотров: 668 ]

_________________
Слава Роботам! Убить всех человеков!
  KDS_A

Junior
Статус: Не в сети
Регистрация: 22.04.2020
Зяба писал(а):
а зачем занижать до 4000??


Чтобы получить тайминги ниже, 4000 за глаза, кмк

Добавлено спустя 8 минут 59 секунд:
miwa писал(а):
потому что купят оперативку не подумав-а она у них не едет на ХМР профиле.


Что касается XMP, постулат сего топика говорит о том, что это зло(да, он не едет с первого раза, но после пары ребутов встает)). Единственное, я не обратил внимание на QVL MB, когда спешил купить до роста курса и брал то, что есть
По скрину, tRAS и tRFC занижал и тестировал. Т.е. кажется, что это рабочие значения по тестам, но при всех одинаково намертво вис в играх
  nucl3arlion

Member
Статус: Не в сети
Регистрация: 05.12.2018
Откуда: Беларусь
KDS_A писал(а):
Что касается XMP, постулат сего топика говорит о том, что это зло

Он зло по большей части в отношении выставляемых напряжений на контроллере памяти. В таймингах - почти линейный рост неуказанных профилем таймингов относительно базовой частоты чипов, ужатие которых даёт весомую разницу в производительности памяти.

_________________
telegram: @nucl3arlion

  fly1ngh1gh

Member
Статус: Не в сети
Регистрация: 29.12.2014
Фото: 55
RustamS писал(а):
Кто в курсе 2 шт. по 16 ГБ G.SKILL F4-3200C14D-32GVK как гонятся?

Не лучше чем эти G.SKILL F4-3200C14D-32GTZ, а цена у нас в России одинаковая у этих комплектов.

_________________
[_i5 13600K 5.5 AVX-1/42/48+Gigabyte z790 Gaming X
[_G.Skill Trident Z5 RGB 32Gb 2x16Gb 7400Mhz CL34
[_Msi RTX 4090 Suprim X 3150/11777Mhz

  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
KDS_A писал(а):
Всем привет! Эксперты, требуется ваша помощь. На протяжении недели или более, пытаюсь разогнать оперативку - все безуспешно.

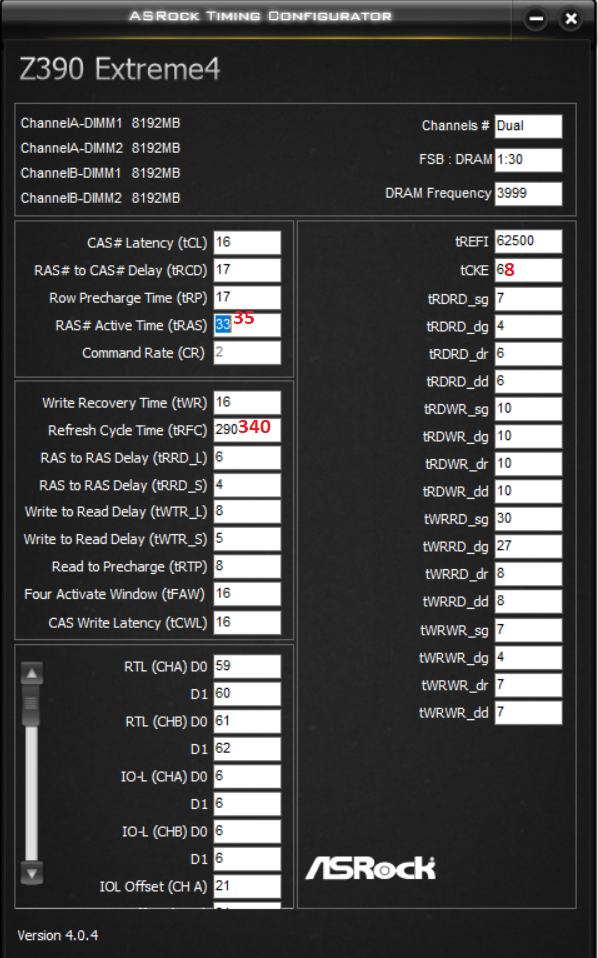

Использовал таблицу anta777 и др. материалы в интернетах, тайминги по таблице в закрепе, тяжелый TestMem проходит без ошибок, но в играх, виснет намертво после 10-15 минут работы. RAM без разгона можно гонять сутками)
Естессно, все в стоке - гнал толкьо RAM.
На тяжелом тесте продолжительностью в 2 или 3 часа, средняя температура всех модулей 54-55 градусов, максимум по одному из модулей 56.1

DRAM Voltage: 1.415v(XMP 1.400, поднял на 0.015 после того, как в первой попытке пройти тяжелый тест комп завис)
DRAM Activity Power Supply: 2.500v
PCH +1.0 Voltage: 1.050v
VCCIO Voltage: 1.250v
VCCST Voltage: 1.150v
VCCSA Voltage: 1.350v
VCCPLL Voltage: 1.200

RTL Init в bios(4.30): 69

Все вольтажи выше как в XMP профиле(4226,19-19-19-39), за исключением первого.

Конфигурация:
CPU - i9-9900KF
GPU - RTX 2080TI(MSI, Trio)
MB - ASRock Z390 Extreme4
SSD - Samsung 970 Evo Plus 1TB
PS - Corsair HX850i
RAM - G.Skill F4-4266C19D-16GTZR (4x8)
CPU Cooler - Be Quiet! Dark Rock Pro 4
BOX - Fractal Design Define S2 Tempered Glass FD-CA-DEF-S2-BKO-TGL

Буду крайне благодарен за помщь, мужчины! :)

1) неправильная тренировка- нужно поменять местами 1 и 4 модуль
2) RTL init должен быть 67, а не 69
3) RDWRsg/dg=12
4) RAS= 37
5) RFC, REFI в авто
6) SA=1.30, а не 1.35, а может быть и еще ниже
7) поиграться с IO - понизить напряжение, а если не поможет, то немного повысить, так как у вас 4 планки
8) VDRAM= 1.42 или 1.44, но не 1.415
Сразу проверять в играх.
Включить асрок оптимизацию в биосе.
Если не поможет, то попробовать нечетный CWL.
Снизить частоту памяти на этих же таймингах и проверить в играх.
Зависания могут быть из-за недостаточного напряжения на процессоре.
Линкс с настроенной памятью и процессором в стоке система проходит?
Думаю, что нет.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  gish1991sp

Member
Статус: Не в сети
Регистрация: 05.04.2018
Откуда: Комсомольск н/А
Фото: 4
anta777 По поводу своего разгона узнать можно?
  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
gish1991sp писал(а):
Какие еще тайминги можно ужать? И правильно ли натренирован RTL блок?

ПРАВИЛЬНАЯ ТРЕНИРОВКА RTL-блока
1) тренировку производит сама плата, руками в блок RTL не лезем
2) RTL любых задействованных слотов отличаются <=2
3) IOL любых задействованных слотов равны(лучше) или отличаются на 1(хуже)
4) IOL любых задействованных слотов <=7
5) RTL init= 2*tCL+35

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

Последний раз редактировалось anta777 22.04.2020 12:30, всего редактировалось 1 раз.

  gish1991sp

Member
Статус: Не в сети
Регистрация: 05.04.2018
Откуда: Комсомольск н/А
Фото: 4
anta777 писал(а):
2) RTL задействованных слотов отличаются <=2
3) IOL задействованных слотов равны(лучше) или отличаются на 1(хуже)
4) IOL задействованных слотов <=7
5) RTL init= 2*tCL+35

То есть эти параметры мне следует поправить? А значения каких таймингов следует уменьшить, подскажите пожалуйста?
  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
1-е правило читали ?

Добавлено спустя 1 минуту 38 секунд:
Почему RDWR разные и неверные ?
Напряжение на SA>=IO, а не меньше.

WRRDdr и WRWRdr неверные значения.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

Последний раз редактировалось anta777 22.04.2020 12:34, всего редактировалось 1 раз.

  gish1991sp

Member
Статус: Не в сети
Регистрация: 05.04.2018
Откуда: Комсомольск н/А
Фото: 4
anta777 писал(а):
1-е правило читали ?

Прочитал, понял. Не трогаем. А, что всё таки по значениям таймингов ?

Добавлено спустя 4 минуты 13 секунд:
anta777 писал(а):
Почему RDWR разные и неверные ?
Напряжение на SA>=IO, а не меньше.

WRRDdr и WRWRdr неверные значения.

Проверю и если не правильно выставил исправлю

Проверил тайминги: WRRDdr и WRWRdr они выставленны в авто
  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
WRRDdr=CWL-CL+4+RPRE
WRWRdr=4+WPRE
RDRDdr=4+RPRE
при CWL=CL в идеале должно соблюдаться равенство WRRDdr=RDRDdr,
хотя на практике теоретическое равенство RDRDsg=WRWRsg=CCDL не соблюдается

RPRE= 1,2,3 - чем ниже, тем лучше
WPRE= 1,2,3 - чем ниже, тем лучше

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

Последний раз редактировалось anta777 22.04.2020 13:19, всего редактировалось 3 раз(а).

  gish1991sp

Member
Статус: Не в сети
Регистрация: 05.04.2018
Откуда: Комсомольск н/А
Фото: 4
anta777 писал(а):
WRRDdr=CWL-CL+4+RPRE
WRWRdr=4+WPRE
RDRDdr=4+RPRE

RPRE= 1,2,3 - чем ниже, тем лучше
WPRE= 1,2,3 - чем ниже, тем лучше

Хорошо, попробую
  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
Но у вас неудачная плата, раньше кто-то писал, что правильной тренировки на ней для двурангов/ 4 планок не удалось добиться без ручного вмешательства в RTL-блок.
Само вмешательство - выставить вручную все иол-оффсеты по 14.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  gish1991sp

Member
Статус: Не в сети
Регистрация: 05.04.2018
Откуда: Комсомольск н/А
Фото: 4
anta777 писал(а):
Но у вас неудачная плата, раньше кто-то писал, что правильной тренировки на ней для двурангов/ 4 планок не удалось добиться без ручного вмешательства в RTL-блок.
Само вмешательство - выставить вручную все иол-оффсеты по 14.

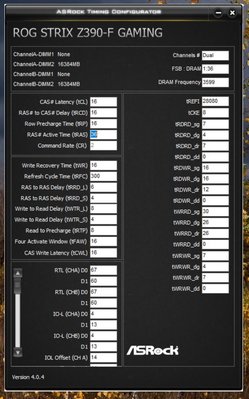

Вложение:
1.JPG [ 387.17 КБ | Просмотров: 775 ]

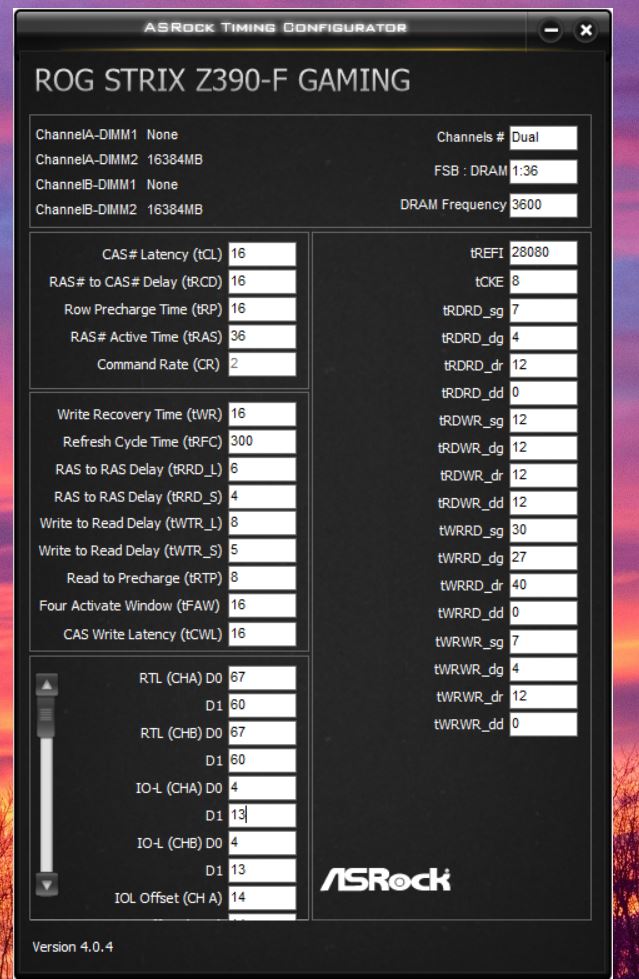

Вложение:
2.JPG [ 107.66 КБ | Просмотров: 769 ]

Попробую выставить IOL-offset=14
Выставил IOL-offset=14, значения RTL блока представлены на скриншоте
  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
Все _dr тайминги (кроме RDWR)=7
WTRS=4
WRRDdg=26

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  gish1991sp

Member
Статус: Не в сети
Регистрация: 05.04.2018
Откуда: Комсомольск н/А
Фото: 4
anta777 писал(а):
Все _dr тайминги (кроме RDWR)=7
WTRS=4
WRRDdg=26

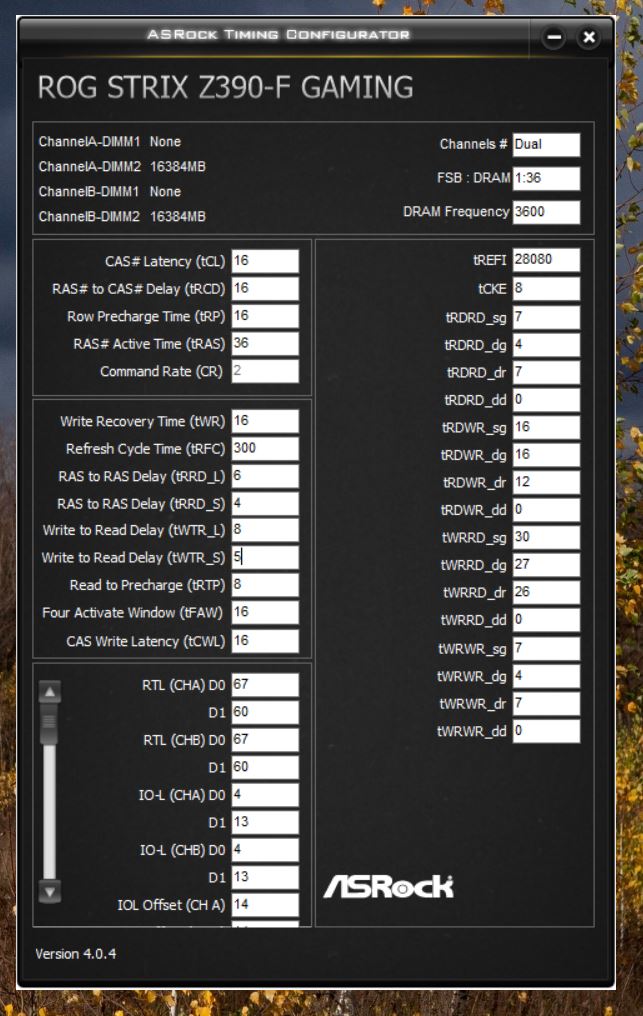

Вложение:
3.JPG [ 118.09 КБ | Просмотров: 754 ]

WTRS=4 выставил, изменения применилось, но ATC показывает всё равно 5, странно
  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
WRRDdg, а не dr =26, у вас 27.
Шапку темы вы так и не осилили ?

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  gish1991sp

Member
Статус: Не в сети
Регистрация: 05.04.2018
Откуда: Комсомольск н/А
Фото: 4
anta777 писал(а):
Все _dr тайминги (кроме RDWR)=7
WTRS=4
WRRDdg=26

Всё понял свою ошибку, обратился к шапке и пересчитал, сейчас исправлю

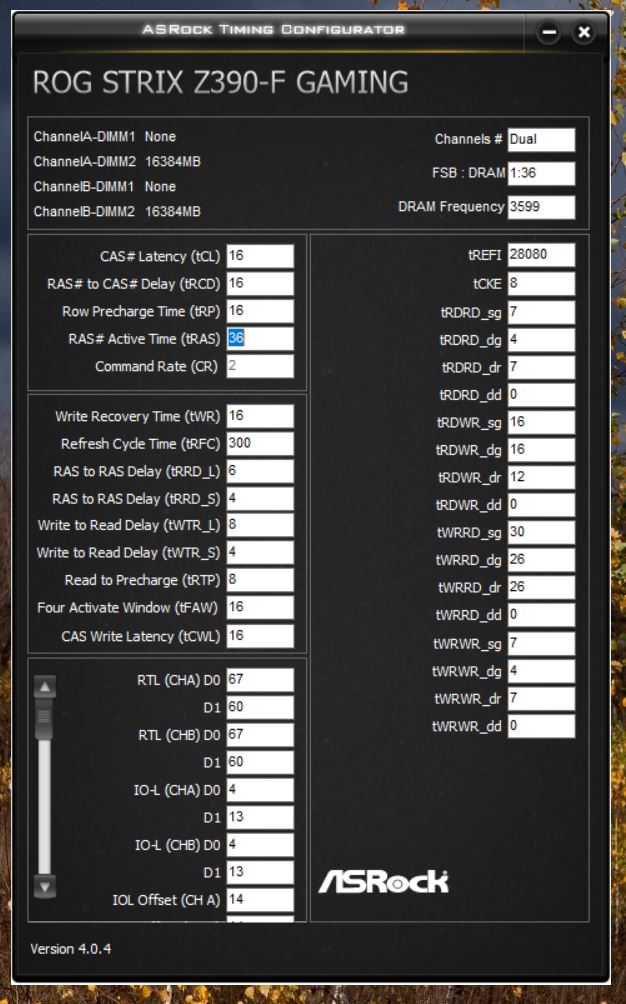

Вложение:
Исправлен WRRDdg.JPG
Исправлен WRRDdg.JPG [ 113.63 КБ | Просмотров: 742 ]


  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
WRRDdr=7
RDWRsg/dg/dr=12

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  aggression

Member
Статус: Не в сети
Регистрация: 26.08.2012
Откуда: Мурманск
Фото: 619
Кхм... от нечего делать решил найти максимум при минимальном (паспортном для чипов?) вольтаже... RAM=1,200 IO=1,140 SA=1,040

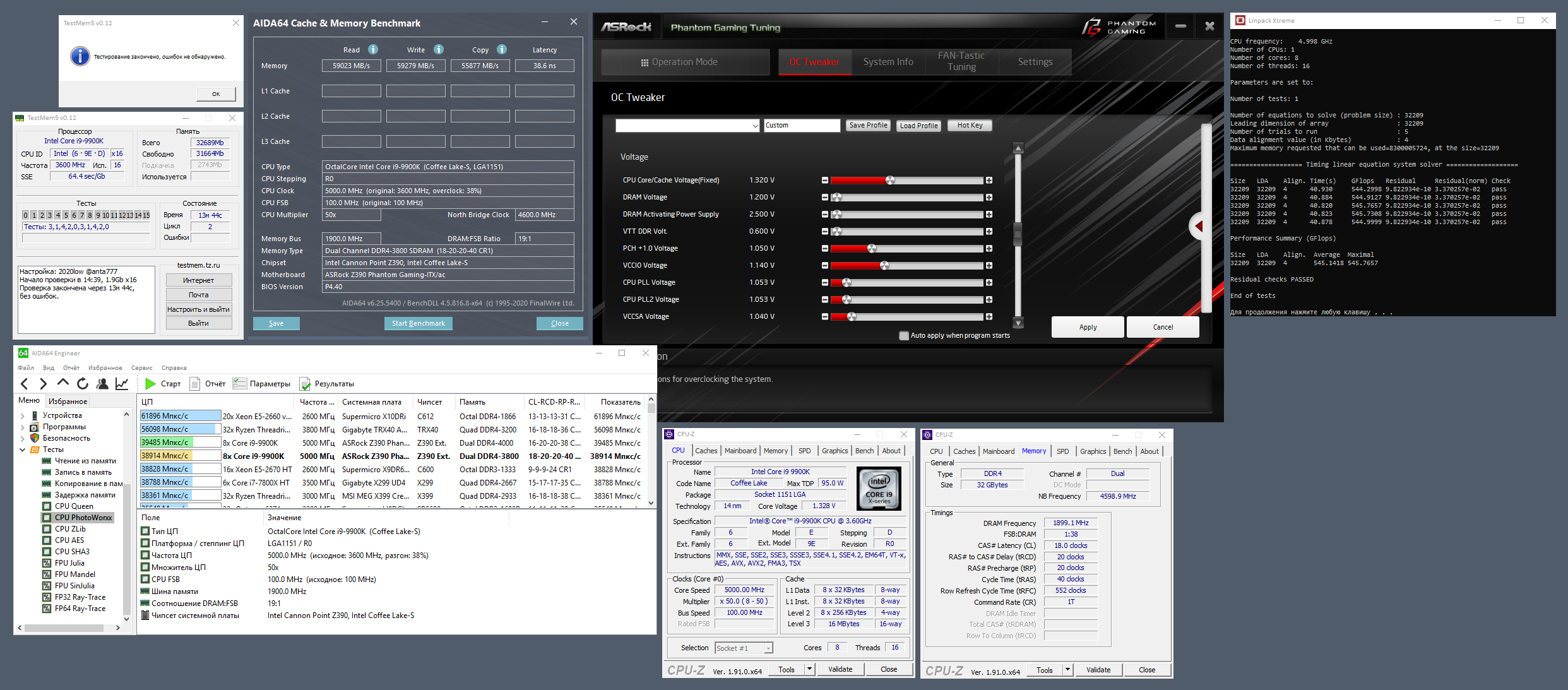

Вложение:
3800CL18RCD20CR1-timings.png [ 157.9 КБ | Просмотров: 706 ]

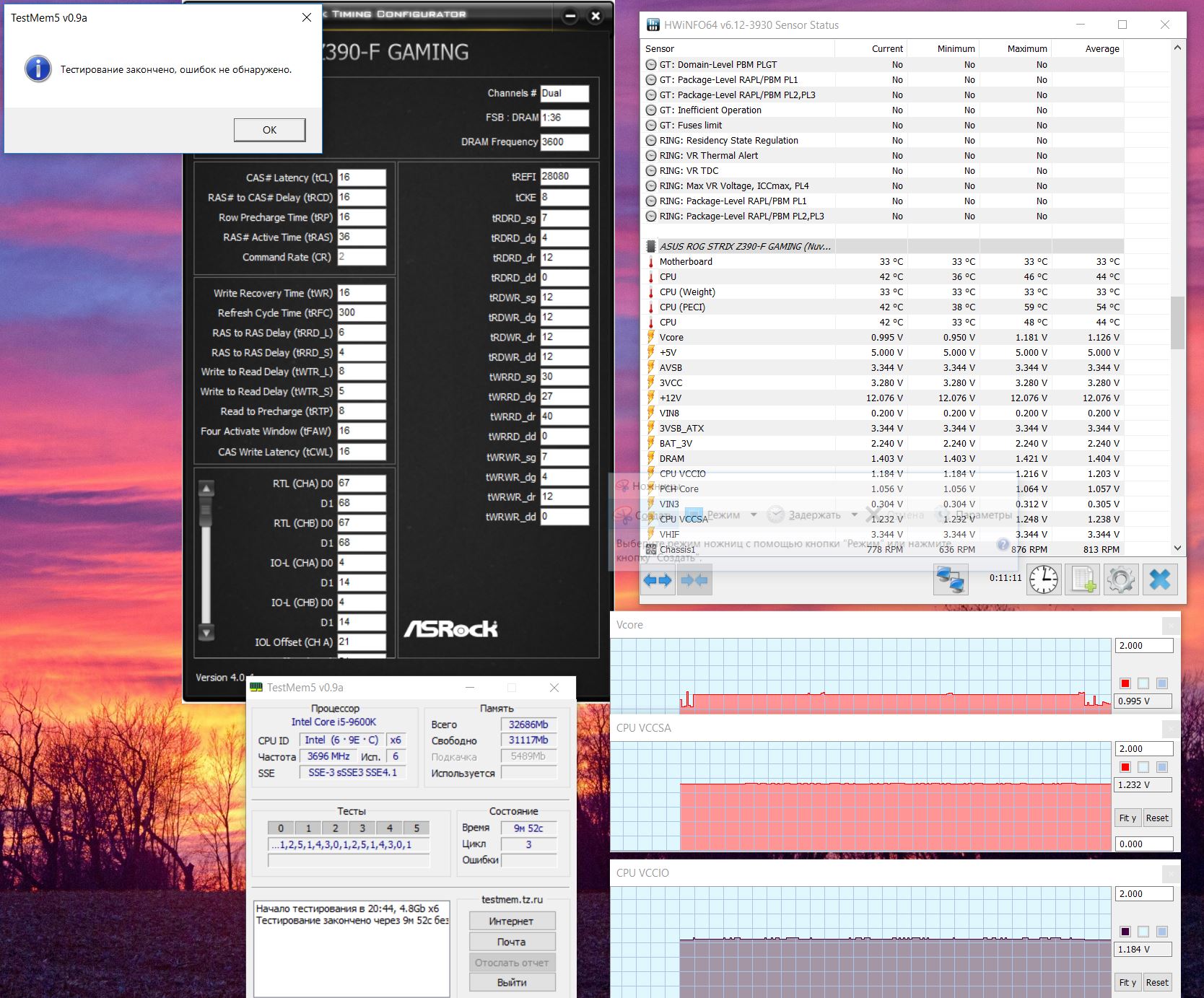

Вложение:
3800CL18RCD20CR1.png [ 535.3 КБ | Просмотров: 706 ]

- настройка вторичных и субб-таймингов дает прирост в GFlops: 1,5% и 3,6% соответственно
- после настройки вторичных и субб-таймингов SA потребовал +0,010V

anta777
IO>SA, есть мысли почему так?

_________________
★ CPU ☆ Intel 10900KF ★ GPU ☆ ASUS 3080 Strix OC ★ DDR4 ☆ G.Skill Trident Z 3200C14 ★

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 43550 • Страница 954 из 2178 • <  1 ... 951  952  953  954  955  956  957 ... 2178  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 7

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
