Не верно!
tCCD_L=CCD_L_WR/4 и поскольку CCD_L_WR может быть минимум 32 такта, то соответственно tCCD_L легко идёт на 8, впрочем как у меня и стоит! и CCD_L от чтения к чтению в группе банок, а RDRD_sg - для одиночной банки, если я не ошибаюсь

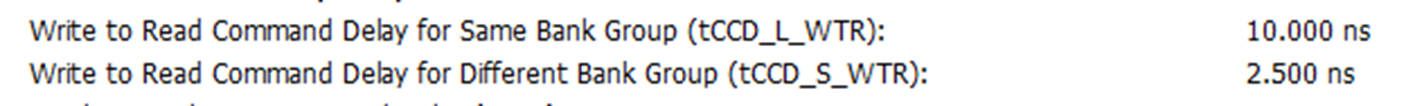

WRWR_sg и WTR_L разные команды, WTR - от записи к чтению, а WRWR - от записи к записи:

CCD_L_WR=WRWRsg*2 - вот это верно, НО не работает, читайте PS в моём сообщении!

Вот отличная статья про тайминги и их значение:

Это как раз из гайда, и на MSI и z790 выставлял именно так.

Но да - не все формулы работают даже из гайдов. К тому же разработчики BIOS не всегда следуют Jedec, а у разных брендов формулы могут немного различаться.

А в статье по ссылке - DDR4.

Рекомендую почитать статейку про тайминги из сообщения выше
