AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
Member
Статус: Не в сети Регистрация: 26.08.2012 Откуда: Мурманск Фото: 619
Mitos2002 ссылки на таблицы - рабочие, только что проверил... брать XMP-профиль за основу для разгона - это выдавать желаемое за действительное... разгона у вас нет, есть только попытка, т.к. практически все формулы проигнорированы... для Е-die: RAS=CL+RCD+4, иногда "+2"... "+0" только на низких частотах и то не факт... для 3866MHz 1,45V - это много, имхо... и т.д. и т.п.
Ramforce чего нормального?.. практически все формулы проигнорированы, тайминги ужаты методом тыка и тест от 1_usmus вообще не показатель... соглашусь только с тем, что напруги задраны.
Dimon527 RAS=CL+RCD+4/2/0... CWL=CL... WR=2*RTP... WTRL=2*WTRS (или 3*WTRS) или WTRL=RTP, но для начала можно оставить в auto, как и зависимые WRRDsg/dg... RDWRsg/dg/dr/dd=CL-CWL+10... это для начала.
_________________ ★ CPU ☆ Intel 10900KF ★ GPU ☆ ASUS 3080 Strix OC ★ DDR4 ☆ G.Skill Trident Z 3200C14 ★
Member
Статус: Не в сети Регистрация: 22.03.2019 Фото: 15
Народ, кто нибудь сталкивался с Patriot Viper 4 Steel 2х8gb PC4-33000 4133Mhz [PVS416G413C9K] (вроде b-die), что могут? Планирую второй комп собрать на z370/390, с матерью ещё не определился.
Member
Статус: Не в сети Регистрация: 29.12.2014 Фото: 55
Ramforce писал(а):
сталкивался с Patriot Viper 4 Steel 2х8gb
Тут как повезет. У кого-то видел запускались на 5000Mhz, у меня запускались на 4600Mhz(правда такие были XMP 4400Mhz), но стабильности получилось добиться на значительно более низкой частоте.

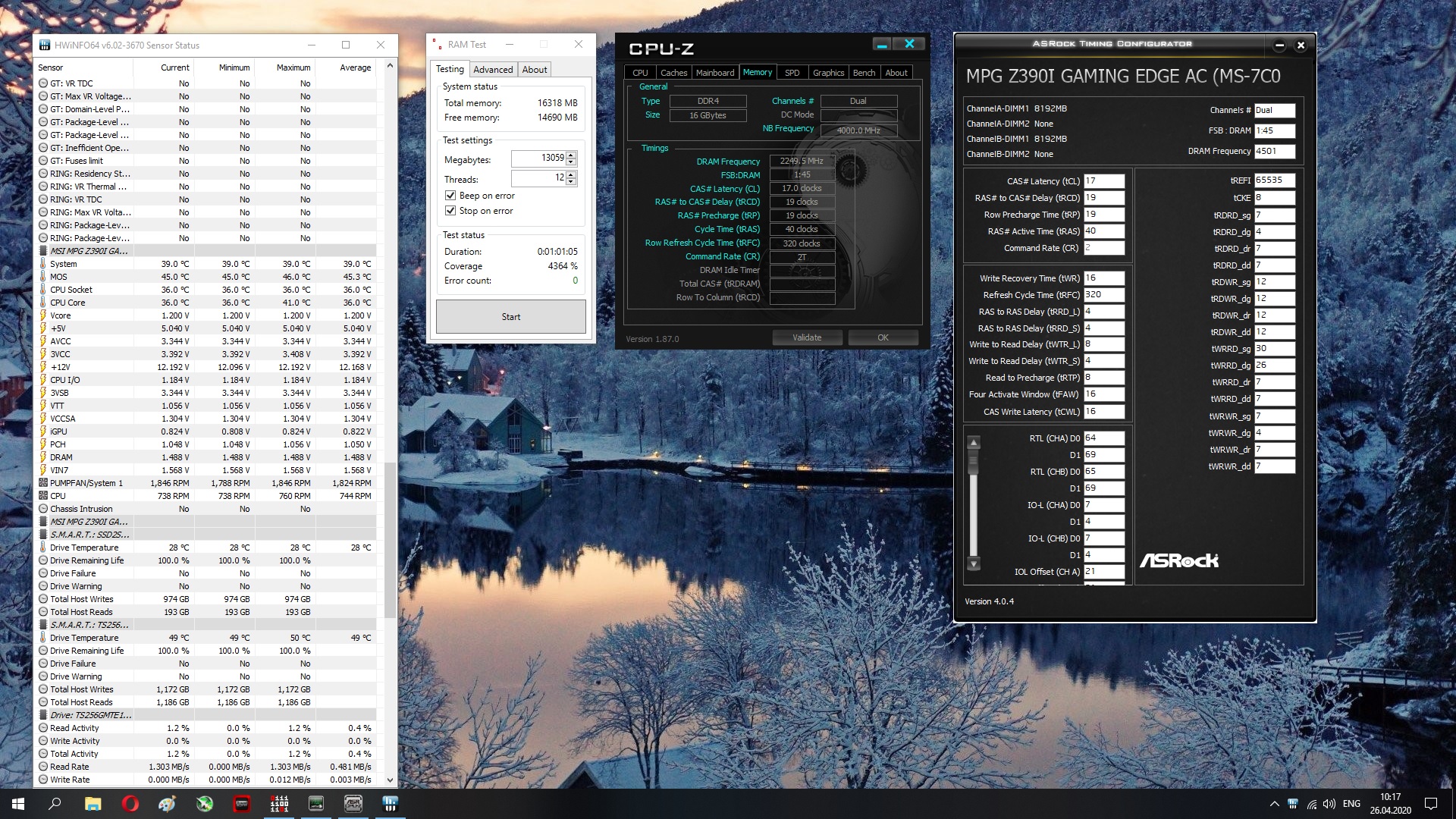

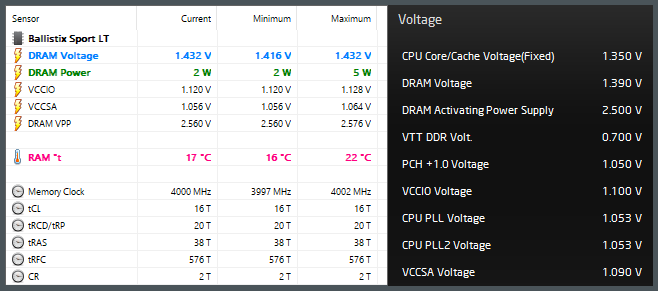

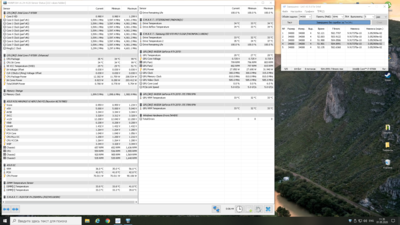

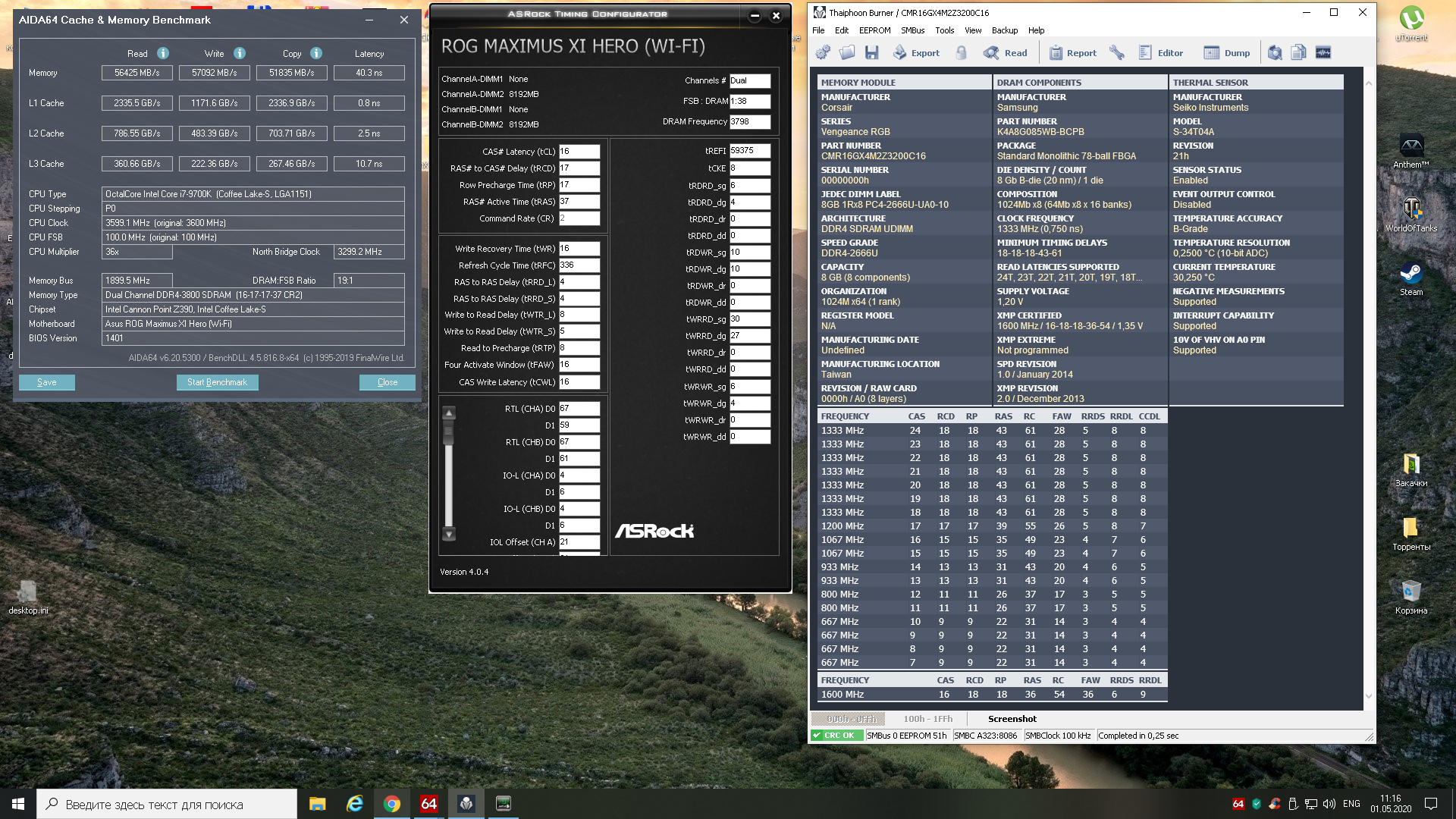

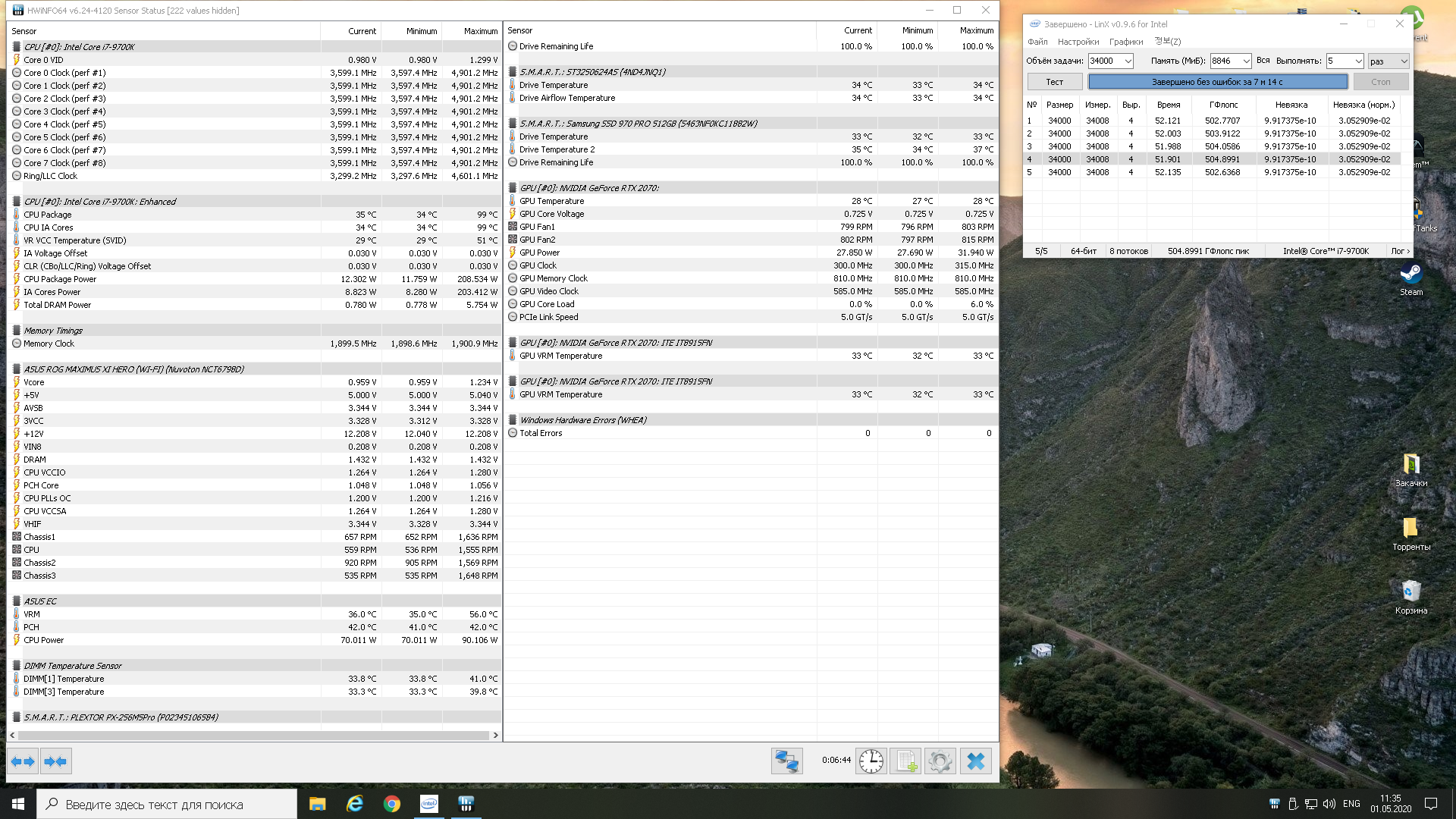

Всем мир, труд, май) Давно сидел на 3600 с таймингами 16-16-36 (напруга DRAM 1,37, CO 1.17, SA 1,22, CPU 48\46AVX) .....Решил погнать дальше) - CPU 49\47 AVX, Vcore адаптив 1,31 с +0,02 в Биос -охлад выше не дает, без скальпа, корпус по продуваемости не фонтан), но тихий. Память 3800 с таймингами 16-17-37-во всех тестах все стабильно. А с 16-16-36 ошибки в TM5 с любой напругой( и не вязки в LinX. Долгая пред история) Вообщем вопрос к профи) Нормальный ли вольтаж для этих планок сейчас на 3800? в TM5 температура плашек 50-51. Ронять вольтаж или двигать вверх по частоте 4000 18-18-40?))) Скрины прилагаю-всем бобра) В биосе сейчас при этом CO и SA 1.25, Dram 1.42, а в HWiNFO выше...
Member
Статус: Не в сети Регистрация: 28.11.2006 Фото: 565
aggression писал(а):
ссылки на таблицы - рабочие, только что проверил... брать XMP-профиль за основу для разгона - это выдавать желаемое за действительное... разгона у вас нет, есть только попытка, т.к. практически все формулы проигнорированы... для Е-die: RAS=CL+RCD+4, иногда "+2"... "+0" только на низких частотах и то не факт... для 3866MHz 1,45V - это много, имхо... и т.д. и т.п.
ну вы походу своему нику соответствуете! Так то я перешел с 2011 и DDR4 вообще никогда дел не имел. И прошу совета что уменьшить что повысить. Во вторых тема называется советы. в третьих зачем врать на счет рабочих ссылок(первые две НЕ рабочие.) Ссылка на короткую таблицу в Excel тоже.(я понимаю что она есть в длинной таблице) В моей теме например все ссылки работают. А знаете почему ? потому то я ответственно подхожу к теме.
Member
Статус: Не в сети Регистрация: 20.04.2017 Фото: 0
Mitos2002 писал(а):
DDR4 вообще никогда дел не имел.
Mitos2002 писал(а):
не можете норм объяснить - давай до свидания
ты просишь за тебя пожевать ознакомься сначала с базовыми вещами и пару раз сам приложи усилия когда будет какая-то подвижка - тебе подскажут а делать за тебя уж извини
Advanced member
Статус: Не в сети Регистрация: 06.03.2009 Фото: 45
Mitos2002 У меня в альбоме тайминги для таких двурангов так что можете попробовать только где dr тоже 1(на асусе 0) ставьте так же как и dd Плюс twpre и trpre =1 и twrpre = 36 иначе не правильно будет. Ну и тренировка нужна.
Последний раз редактировалось Karats 01.05.2020 14:07, всего редактировалось 2 раз(а).
Member
Статус: Не в сети Регистрация: 26.08.2012 Откуда: Мурманск Фото: 619
Karats у меня XMP 3200MHz... ram=1.35 io=0,950 sa=1,050.
Mitos2002 в сообщении я уточнил про ссылки на таблицы, а не программы... они все рабочие и на конфиги тоже, если у вас не работают - ищите проблему у себя с настройками интернета или у провайдера. Советы в виде некоторых базовых формул я дал в том же сообщении, только для Dimon527, на которые вы могли обратить внимание (и сравнить соответствие вашим таймингам), если бы хотели. Удачи.
_________________ ★ CPU ☆ Intel 10900KF ★ GPU ☆ ASUS 3080 Strix OC ★ DDR4 ☆ G.Skill Trident Z 3200C14 ★
Member
Статус: Не в сети Регистрация: 29.12.2014 Фото: 55
aggression У этих напряжений есть свои безопасные пределы, где у SA этот предел выше. Думаю не просто так производители, да и по рекомендациям SA чуть выше IO. Более того, SA прямиком зависит от построении материнских плат. У меня на трех разных платах Asrock Taichi z370, Asus Apex X и MSI Z390I MPG GAMING EDGE AC требуется разный SA для одинаков настроек памяти/процессора, где апексу и эджу требуется на порядок ниже напряжения SA по сравнению с taichi.
Member
Статус: Не в сети Регистрация: 28.11.2006 Фото: 565
xyligano писал(а):
ты просишь за тебя пожевать ознакомься сначала с базовыми вещами и пару раз сам приложи усилия когда будет какая-то подвижка - тебе подскажут а делать за тебя уж извини
так то оно так , но я привел пример. я ж не просто пришел сюда и сказал давай те мне память разгоним? в этом согласен? на счет ссылок я сказал уже. Без них нашел и калькулятор и Тайфун.
AGR писал(а):
в сообщении я уточнил про ссылки на таблицы, а не программы... они все рабочие и на конфиги тоже, если у вас не работают - ищите проблему у себя с настройками интернета или у провайдера. Советы в виде некоторых базовых формул я дал в том же сообщении, только для Dimon527, на которые вы могли обратить внимание (и сравнить соответствие вашим таймингам), если бы хотели. Удачи.
ну понятно понятно.
Karats писал(а):
У меня в альбоме тайминги для таких двурангов
У меня чипы с одной стороны планки так что как я понимаю это одноранг. а вообще понял спасибо. xyligano ну и 2 вопроса. тебе карточку просто так влепили? и убийцу из "старикам здесь не место" по совпадению здесь поставил ?
Member
Статус: Не в сети Регистрация: 26.08.2012 Откуда: Мурманск Фото: 619
fly1ngh1gh то, что так рекомендуется - это понятно, но почему у меня после тестов и нахождении минимальных пределов такие цифры/зависимости - хз... был бы еще владелец такой же материнки как у меня, можно было бы проверить.... и вопрос по не необходимому поднятию SA=>IO остается открытым.
Karats я же говорю - эксклюзив :)
_________________ ★ CPU ☆ Intel 10900KF ★ GPU ☆ ASUS 3080 Strix OC ★ DDR4 ☆ G.Skill Trident Z 3200C14 ★
парни привет. Вот есть вопросы. Завел я свой балистикс 3200AES на 3866 с такими таймингами, так вот 1. Можно ли увеличить скорость чтения не меняя процессор или это как раз зависит от того что у меня Целерон стоит (i7 еще в пути) 2. Куда можно сдвинуться вниз относительно этих таймингов?
да, чуть не забыл напруга 1,46. Щас поставил 1,45

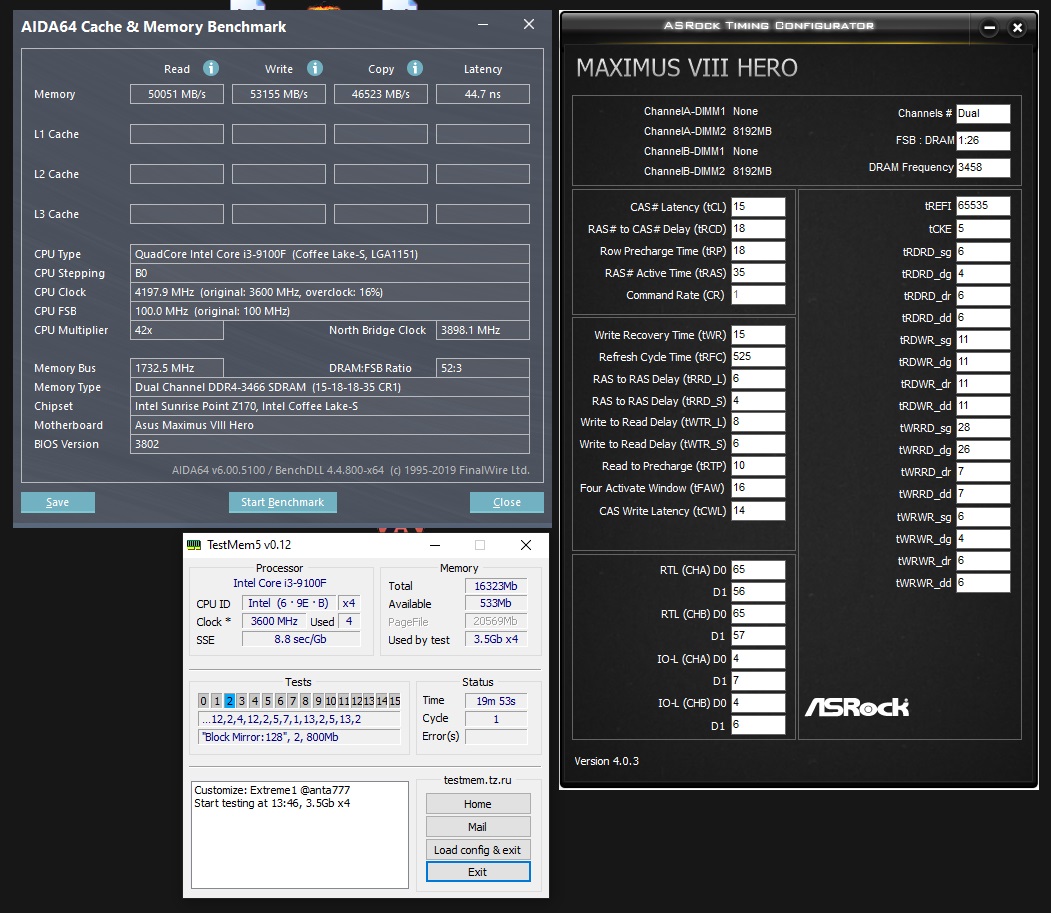

У меня такая же память. Сперва полез в частоту, мне там не понравилось, всё какое-то горячее и нестабильное. Решил жать тайминги без подъема напруги. Получилось как-то так. Стресс от Анты проходит в продуваемом корпусе. DDR 1.35V. SA/IO 1.2/1.185
Вложения:
Память.jpg [ 278.39 КБ | Просмотров: 492 ]
_________________ Asus M8H. i3-9100f. AES 3200.
Последний раз редактировалось Madestino 01.05.2020 14:26, всего редактировалось 2 раз(а).
