  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  megabox

Member
Статус: Не в сети
Регистрация: 06.05.2020
The KMS писал(а):
может поможет ошибку найти

Второе сообщение не относилось конкретно к моему случаю. Но раз пошла такая пьянка, то скажу так - ставил я чётко по формуле и tRAS - профита нет. По формуле получается с моими значениями - 16+19+2=37. Даже если поджать tCL - всё равно никак не выше 50к скорость копирования.

_________________
r5 5600x / rx 6700xt nitro+ / tuf b450m pro s / gskill 3200cl14

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
megabox писал(а):
всё равно никак не выше 50к скорость копирования.

The KMS писал(а):
Важна не скорость или латентность в первых трех пунктах а ПРАВИЛЬНАЯ НАСТРОЙКА, именно этот параметр оценивается в теме, а не ваши цифры в mb/s, ns.

:roll:
Настрой память на CL14, все результаты улучшатся, в чем проблема то.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  megabox

Member
Статус: Не в сети
Регистрация: 06.05.2020
The KMS писал(а):
Настрой память на CL14

Напряжения приходится задирать. Сжечь её не хочется.
=============
:bandhead: :crazy:

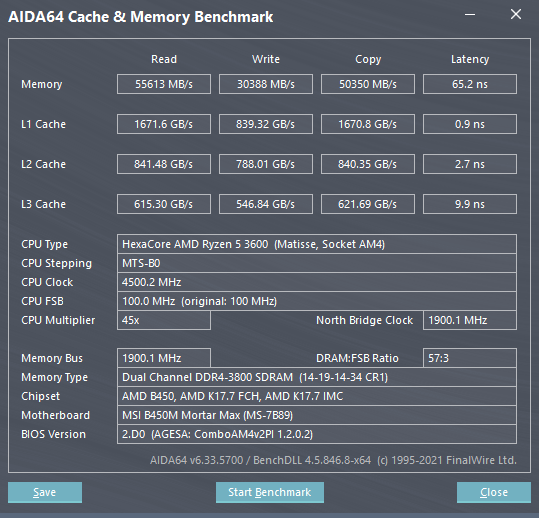

Вложение:
cachemem.png [ 92.52 КБ | Просмотров: 2537 ]

_________________
r5 5600x / rx 6700xt nitro+ / tuf b450m pro s / gskill 3200cl14

  makaron1214

Member
Статус: Не в сети
Регистрация: 18.10.2020
megabox писал(а):
всё равно никак не выше 50к скорость копирования.

Хорошо настроенные вторички дадут от 2 тысяч прироста.

_________________
Ryzen 5 2600 -0.05v
Gigabyte b450m s2h v2
Crucial ballistix 2x8 3600cl15
GT 1030 curve optimized +750 mem
Be Quiet SP9 400w
Chieftec ci-01b

  megabox

Member
Статус: Не в сети
Регистрация: 06.05.2020
makaron1214 писал(а):
Хорошо настроенные вторички

Я их и хорошо настраивал и ужимал, и всё равно - 0 эмоций.

_________________
r5 5600x / rx 6700xt nitro+ / tuf b450m pro s / gskill 3200cl14

  Leon75

Member
Статус: Не в сети
Регистрация: 18.01.2013
Откуда: РФ
Фото: 1069
Для 2600х и б450 в 19 году настроил озу - работает как часы по сей день и все меня устраивает.
Теперь на той же материнке и с теми же планками озу думаю ставить 5800х.
Вопрос: нужно ли будет настраивать озу под этот проц?

_________________
B550M Steel Legend
5800X PBO+CO+200
LE360 V2 ARGB
AES 3800 CL16 32 Gb
KFA2 RTX 3080Ti SG
Legion GX PRO 850W Gold
970 EVO+ 2х2тб
LG 27GL83A-B
Eurocase M430ZАF

  makaron1214

Member
Статус: Не в сети
Регистрация: 18.10.2020
Leon75 писал(а):
Для 2600х и б450 в 19 году настроил озу - работает как часы по сей день и все меня устраивает.
Теперь на той же материнке и с теми же планками озу думаю ставить 5800х.
Вопрос: нужно ли будет настраивать озу под этот проц?

99.9%, Что нет, всё будет работать, однако на новом камне ты сможешь добиться лучших показателей

_________________
Ryzen 5 2600 -0.05v
Gigabyte b450m s2h v2
Crucial ballistix 2x8 3600cl15
GT 1030 curve optimized +750 mem
Be Quiet SP9 400w
Chieftec ci-01b

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
Есть мнение, что tRAS может считаться и по другим формулам, во всяком случае для samsung b-die.
1. tRAS=tRCDRD+tWR+tBL, где tBL для DDR4 всегда равен 4, но контроллер может использовать и 2.
2. tWR/tRTP, в случае ~16/8, tRAS=tRCDRD+tRTP.

Так же, производительность может быть ниже при не хватке vSoC, в AIDA не отследить, но тот же ТМ5/MEMbench работает быстрее при правильном вольтаже.

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

Последний раз редактировалось ryson 14.08.2021 19:30, всего редактировалось 1 раз.

  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
Истинный tRAS=tRC-tRP
Смешно иметь tRAS=24, а tRC=56 или еще выше.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  ryson

Member
Статус: Не в сети
Регистрация: 22.11.2009
Фото: 4
anta777 в том же SPD имеется tRAS=(tRC-tRP)-1

_________________
Гугл или Яндекс знаешь?
Там по середине поисковую строку видел?
Умеешь пользоваться?

  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
В Jedec такого нет.
Там всегда tRC=tRAS+tRP,
а вот tRAS может = tRCD+tCL+3, для максимальных tRCD и tCL в спидбинах.
Но по Jedec tRCD=tCL=tRP всегда.

Добавлено спустя 2 минуты 14 секунд:
Нужно просто искать минимальный tRC, выставляя всегда tRAS=tRC-tRP, тогда легко найдется и минимальный истинный tRAS.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  TKоля

Member
Статус: Не в сети
Регистрация: 04.05.2015
Фото: 1
Достиг финала настроек памяти при VDRAMM=1.440

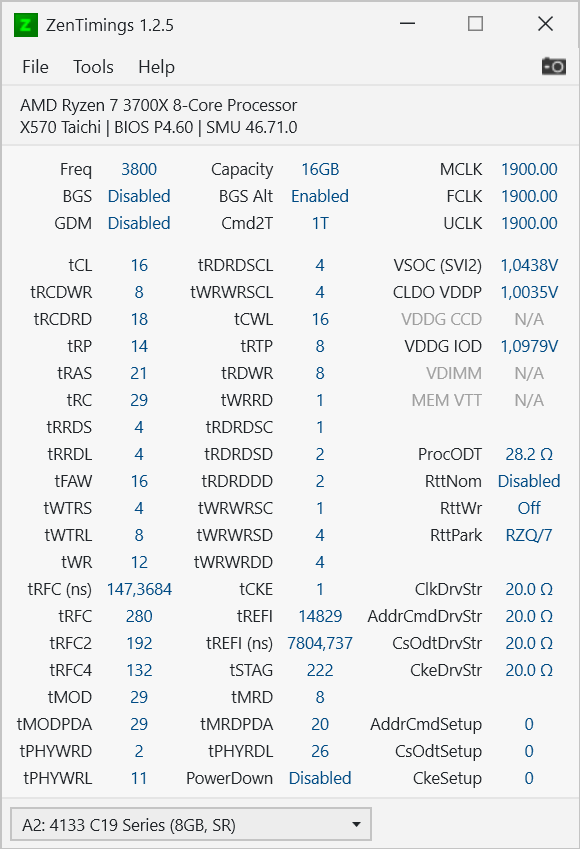

Вложение:
ZenTimings.png [ 52.92 КБ | Просмотров: 2479 ]

Скорости:
55750-56050 MB/s 30429 MB/s 51427 MB/s 63.6 ns

При VDRAMM более 1.470 можно зажать ещё несколько значений, но оно того не стоит.

Так же результаты можно улучшить разгоном процессора.
  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
TKоля писал(а):
При VDRAMM более 1.470 можно зажать ещё несколько значений, но оно того не стоит

попробовать-то можно: https://ibb.co/rp29B1S
TKоля писал(а):
Так же результаты можно улучшить разгоном процессора, а разгон процессора отключение ядер, в свою очередь отключение ядер приведёт к потере других мощностей

если гнать ядра выше 4300, то - да, но то выше: https://ibb.co/mCBBrgX

_________________
https://ibb.co/Sf1jB85

  An9ryDude

Junior
Статус: Не в сети
Регистрация: 22.10.2019
The KMS писал(а):
tFAW=16 всегда.

tFAW и температура ZEN3.
На днях обновился с 3600x до 5800x. Ядра зафиксил на 4600MHz/1.235V. Завел тачку с XMP 3200 - макс температура ~83C в LinX. Решил выставить тайминги из "калькулятора" и температура взлетела до ~105 сразу после заполнения памяти(размер 14336), т.е. при активной загрузки ядер. С Праймом +- одинаковая ситуация. В последующем нашел виновника - tFAW. Изменение с "Auto" на фикс 16 - дает жару)
В связи с этим, собсно, вопрос. [size=85]Даже не знаю как сформулировать.[size=85] Что это за "супер" тайминг, какую такую роль он играет и "из-за чего" такой резкий скачок температуры.. Сравнить результаты смог в AIDA и 7-zip/(что-то серьезнее не могу из-за 105C)/ В AIDA на уровне погрешностей, 7-zip прирост как-бы есть при tFAW16, но мизерный и не соизмерим с приростом темпы. Проблемы вроде как-бы и нет - все-равно охлад менять, но интерес к этому tFAW теперь очень неподдельный)

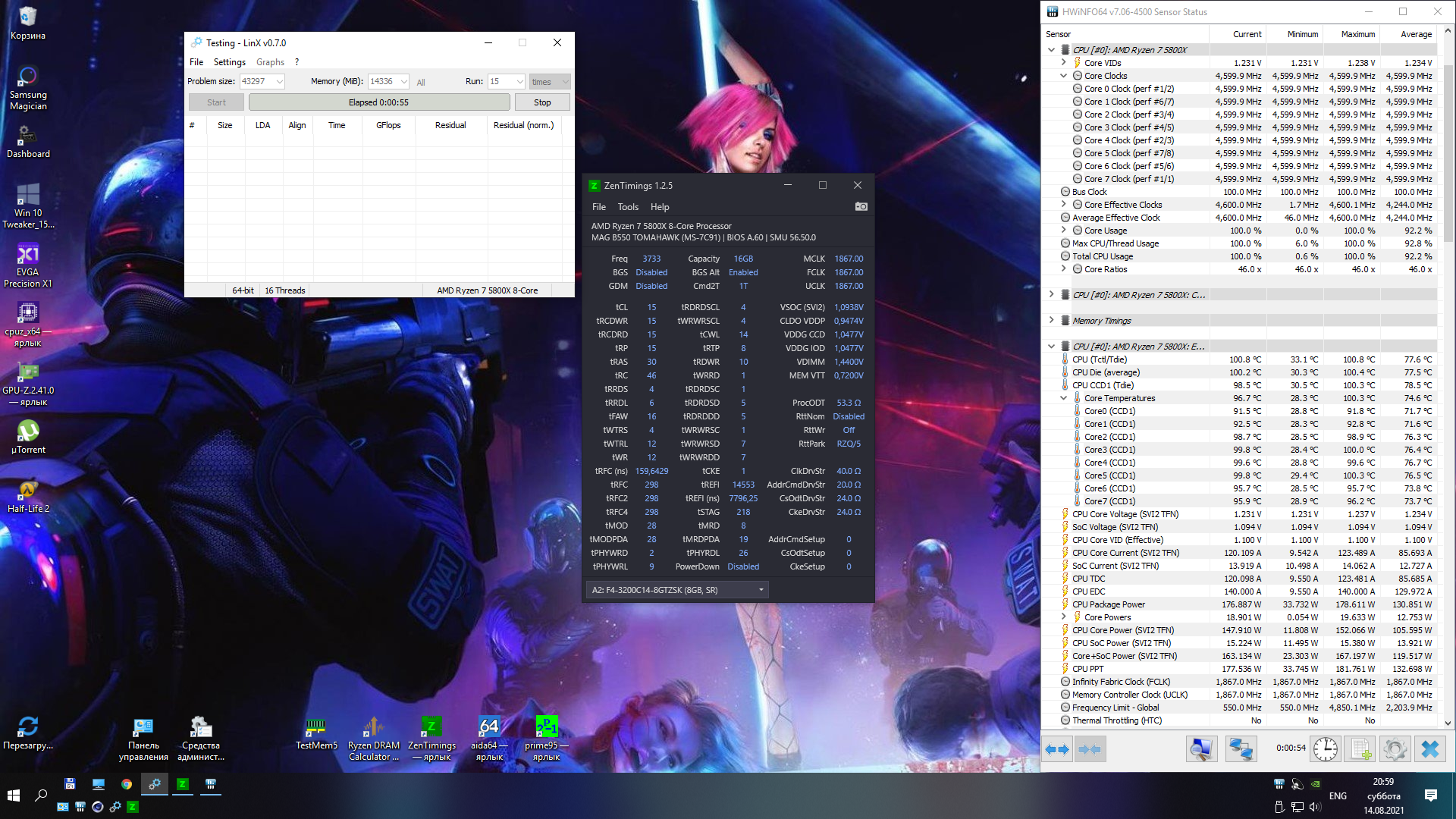

Вложение:
Снимок экрана (19).png
Снимок экрана (19).png [ 1.69 МБ | Просмотров: 2449 ]
Вложение:
Снимок экрана (20).png
Снимок экрана (20).png [ 1.69 МБ | Просмотров: 2449 ]


Последний раз редактировалось An9ryDude 14.08.2021 21:01, всего редактировалось 1 раз.

  TKоля

Member
Статус: Не в сети
Регистрация: 04.05.2015
Фото: 1
michernov писал(а):
попробовать-то можно

Пробовал VDRAMM=1.52 и крутить параметры, не понравилось.

Windows 21H1 начала BSODить на 4-х и 2-х ядрах при тестировании скоростей памяти в AIDA64

RZQ/7 не пробовали вместо RZQ/5?
  Bigsun

Member
Статус: Не в сети
Регистрация: 13.05.2020
Откуда: Мытищи
An9ryDude ,
FAW - Four-Bank Activation Window. Параметр синхронизации tFAW был определен для указания скользящего временного интервала, в котором максимум четыре строки активаций на одном и том же устройстве DRAM могут быть задействованы одновременно. Аббревиатура FAW также расшифровывается как "четырехбанковое окно активации". Запросы на активацию строк расположены на расстоянии не менее tRRD друг от друга. Активация пятой строки в другой банк откладывается до тех пор, пока не пройдет по крайней мере период времени tFAW с момента инициации активации первой строки.
При частых активациях строк очень высока электрическая нагрузка на цепи. Чтобы ее снизить, была введена данная задержка.
Короче говоря, FAW ограничивает токовую нагрузку.
tFAW больше или равно произведению tRRDs x 4

_________________
12700KF |MSI B760M G+ WiFi DDR4 |Chieftec ICEBERG240 |INNO3D RTX5060 |32Гб DDR4-4200 G1DR CL18 |10Тб |1STPLAYER DK D3-B |ASUS VA27AQSB |Chieftec Vega M PPG-850-C |W11

  An9ryDude

Junior
Статус: Не в сети
Регистрация: 22.10.2019
Bigsun писал(а):
FAW ограничивает токовую нагрузку

Т.е. непосредственным образом на производительность он не влияет? Ну в таком случае и не было-бы "табу" на tFAW16/ Нет?
Ладно поставим вопрос по-другому. Какие тайминги связаны напрямую с tFAW, по типу "tRAS = tCL + tRCRD"?


Последний раз редактировалось An9ryDude 14.08.2021 21:11, всего редактировалось 1 раз.

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
TKоля писал(а):
RZQ/7 не пробовали вместо RZQ/5?

вроде без разницы: https://ibb.co/jJyprxq

_________________
https://ibb.co/Sf1jB85

  Bigsun

Member
Статус: Не в сети
Регистрация: 13.05.2020
Откуда: Мытищи
An9ryDude писал(а):
Т.е. непосредственным образом на производительность он не влияет?

Конечно влияет. Чем ниже tRRDs и tFAW, тем быстрее. Другой вопрос какой будет tRRDs минимальный. Я не видел ни у кого меньше 4.

_________________
12700KF |MSI B760M G+ WiFi DDR4 |Chieftec ICEBERG240 |INNO3D RTX5060 |32Гб DDR4-4200 G1DR CL18 |10Тб |1STPLAYER DK D3-B |ASUS VA27AQSB |Chieftec Vega M PPG-850-C |W11

  TKоля

Member
Статус: Не в сети
Регистрация: 04.05.2015
Фото: 1
Откуда вообще всякие формулы берёте? :facepalm:
Я бы Вас всех насчёт формул понимал бы и прислушивался бы, если бы они для одной и той же памяти и процессора на разных сайтах были бы одинаковые. А то каждый свою :writer: для каждого значения лепет, а когда пишешь, что по ней у тебя "кукуруза" получается, так тебя дибилом считают и твоё сообщение удаляют.
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35541 • Страница 977 из 1778 • <  1 ... 974  975  976  977  978  979  980 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: aribetdetka, Антон_Мск, gungstar, Itselfish и гости: 16

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
