AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77

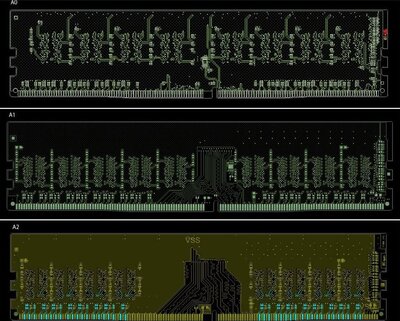

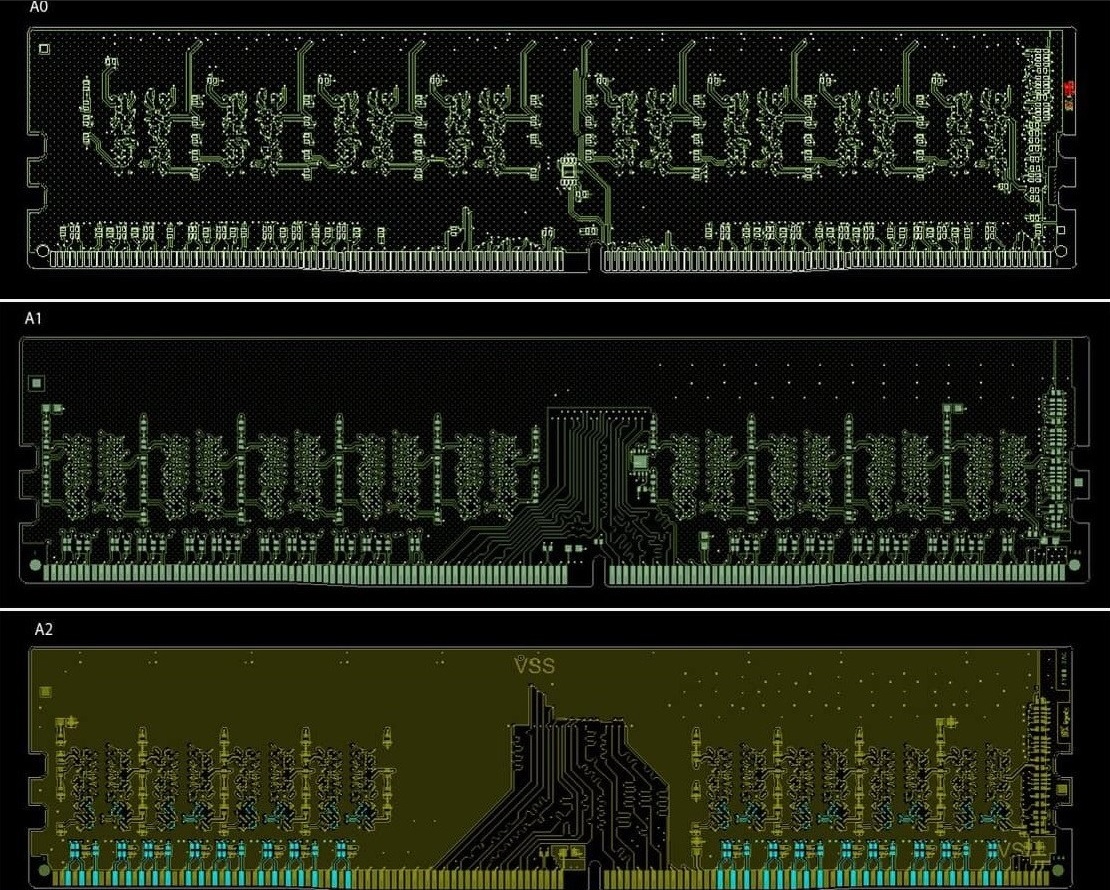

Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
Member
Статус: Не в сети Регистрация: 29.12.2014 Фото: 55
pakhtunov писал(а):
Где можно почитать об А1, А2 и пр.?
А что тебя именно интересует? Слойность - стабильность/устойчивость при разгоне. A2 ревизия - наилучший вариант для разгона на 2 слотах, и то, не всегда. Вот можешь проверить по расположению элементов, какая у тебя ревизия, так как тайфун не всегда корректно показывает информацию.
Member
Статус: Не в сети Регистрация: 28.05.2018 Фото: 8
Приветствую, обзавелся ASUS Z170 Hero VIII, пробую завести MemTweakIt (перепробовал, наверное, все возможные версии, переустанавливал винду), но в итоге только вот это окно. При нажатии кнопки Apply ничего не происходит, Validate не активна, при нажатии OK выходит. Процессор G3900, Windows 10. Кто сталкивался с этим? Уже руки опускаются...
Member
Статус: Не в сети Регистрация: 09.11.2019 Откуда: Карелия|СПб
nucl3arlion писал(а):

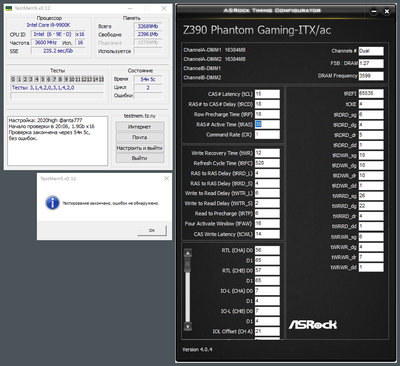

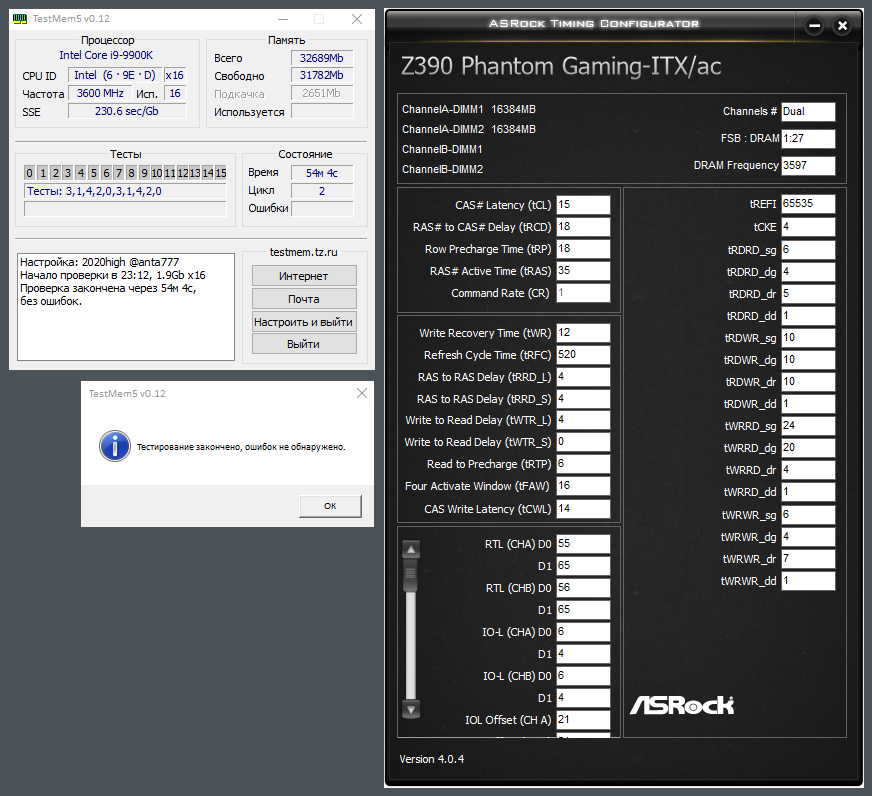

И что у него в ртл кривовато? На максимусе 8 не ужать под эти планки инит ниже 71 на 4000 - это единственное условие запуска, а РТЛ по каналам нормальный для обычных плат.
Отвечаю: RFC=584 или 576. WTR_S=2. WTR_L пробовать 6. CKE=8 WRRD_sg пробовать 28 WRRD_dg=24. Инит=67 пробовать (у меня знакомый пускает 65 при 15-15-34-1Т, да бдаи, но если не получается, крутить ODT пробовать). В лучшем случае, должно быть так (4000 16-21-41-2T): DRAM RTL INIT value [67] DRAM RTL (CHA DIMM0 Rank0) [0] DRAM RTL (CHA DIMM0 Rank1) [0] DRAM RTL (CHA DIMM1 Rank0) [61] DRAM RTL (CHA DIMM1 Rank1) [0] DRAM RTL (CHB DIMM0 Rank0) [0] DRAM RTL (CHB DIMM0 Rank1) [0] DRAM RTL (CHB DIMM1 Rank0) [63] DRAM RTL (CHB DIMM1 Rank1) [0] DRAM IOL (CHA DIMM0 Rank0) [0] DRAM IOL (CHA DIMM0 Rank1) [0] DRAM IOL (CHA DIMM1 Rank0) [6] DRAM IOL (CHA DIMM1 Rank1) [0] DRAM IOL (CHB DIMM0 Rank0) [0] DRAM IOL (CHB DIMM0 Rank1) [0] DRAM IOL (CHB DIMM1 Rank0) [6] DRAM IOL (CHB DIMM1 Rank1) [0] CHA IO_Latency_offset [21] CHB IO_Latency_offset [21] CHA RFR delay [14] CHB RFR delay [14]
Member
Статус: Не в сети Регистрация: 05.12.2018 Откуда: Мозырь, РБ
odvolk10 писал(а):
WTR_S=2. WTR_L пробовать 6.
Замечательный совет, 5 баллов.
odvolk10 писал(а):
WRRD_sg пробовать 28 WRRD_dg=24.
То что они связаны с WTR тебя не смущает?
odvolk10 писал(а):
Инит=67 пробовать (у меня знакомый пускает 65 при 15-15-34-1Т, да бдаи, но если не получается, крутить ODT пробовать). В лучшем случае, должно быть так (4000 16-21-41-2T)
Не сравнивай бидаи и едаи.
odvolk10 писал(а):
DRAM RTL (CHA DIMM1 Rank0) [61] DRAM RTL (CHB DIMM1 Rank0) [63]
Junior
Статус: Не в сети Регистрация: 23.01.2020 Откуда: Крым Фото: 3
odvolk10 писал(а):
Отвечаю: RFC=584 или 576. WTR_S=2. WTR_L пробовать 6. CKE=8 WRRD_sg пробовать 28 WRRD_dg=24. Инит=67 пробовать (у меня знакомый пускает 65 при 15-15-34-1Т, да бдаи, но если не получается, крутить ODT пробовать). В лучшем случае, должно быть так (4000 16-21-41-2T):

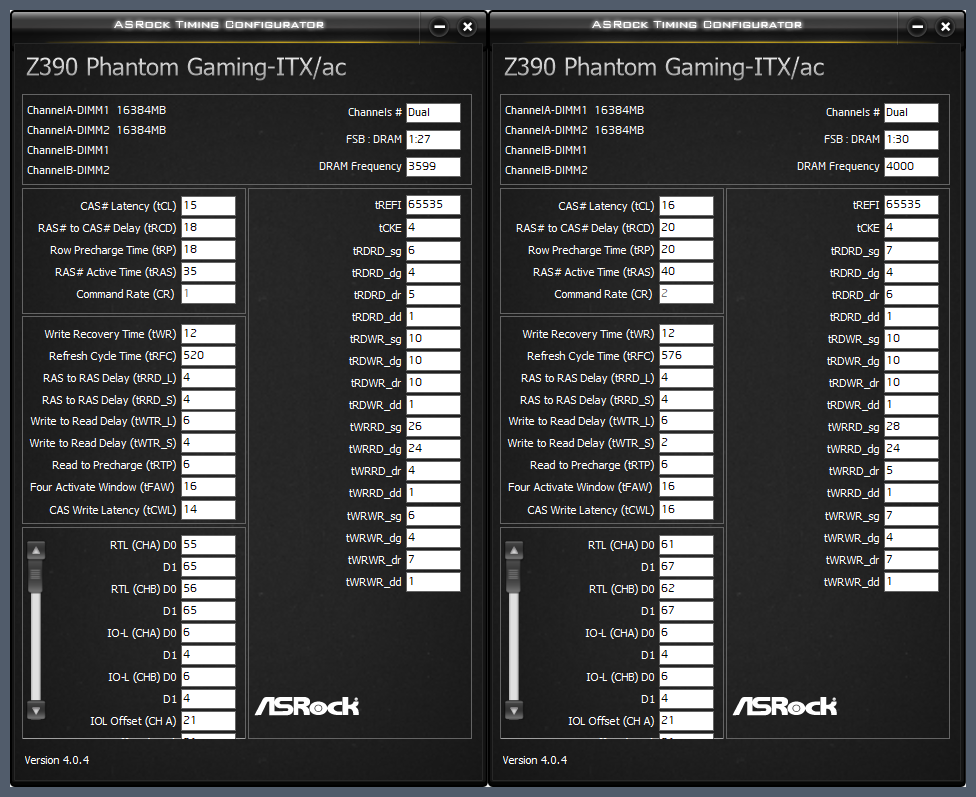

С вот этим всем посыпались ошибки.
odvolk10 писал(а):
DRAM RTL INIT value [67] DRAM RTL (CHA DIMM0 Rank0) [0] DRAM RTL (CHA DIMM0 Rank1) [0] DRAM RTL (CHA DIMM1 Rank0) [61] DRAM RTL (CHA DIMM1 Rank1) [0] DRAM RTL (CHB DIMM0 Rank0) [0] DRAM RTL (CHB DIMM0 Rank1) [0] DRAM RTL (CHB DIMM1 Rank0) [63] DRAM RTL (CHB DIMM1 Rank1) [0] DRAM IOL (CHA DIMM0 Rank0) [0] DRAM IOL (CHA DIMM0 Rank1) [0] DRAM IOL (CHA DIMM1 Rank0) [6] DRAM IOL (CHA DIMM1 Rank1) [0] DRAM IOL (CHB DIMM0 Rank0) [0] DRAM IOL (CHB DIMM0 Rank1) [0] DRAM IOL (CHB DIMM1 Rank0) [6] DRAM IOL (CHB DIMM1 Rank1) [0] CHA IO_Latency_offset [21] CHB IO_Latency_offset [21] CHA RFR delay [14] CHB RFR delay [14]

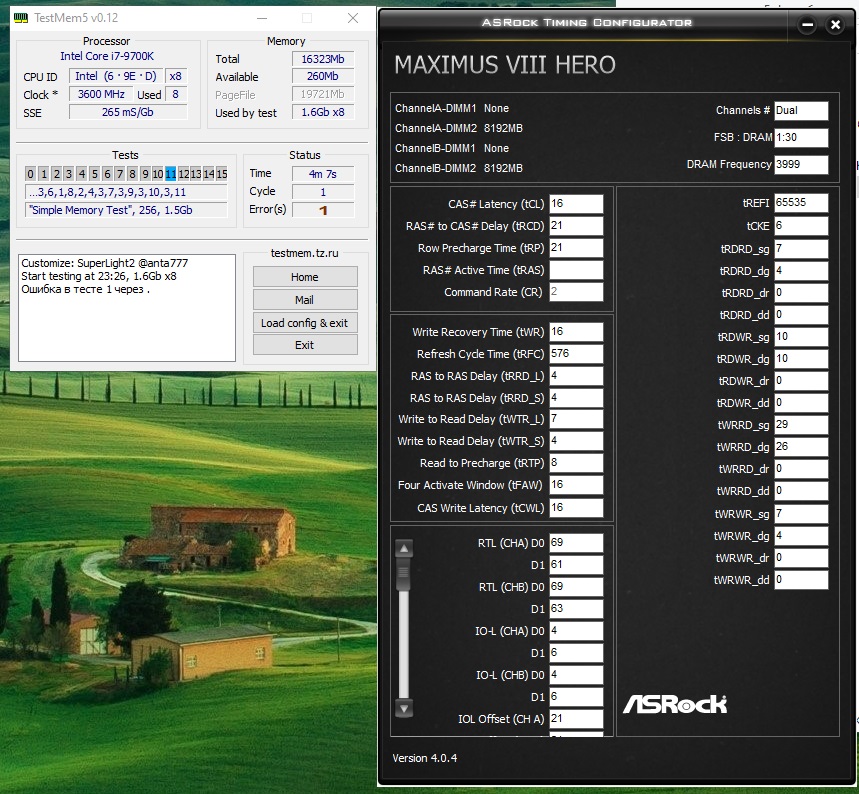

С вот этим не стартонула, но на ртл инит 69 старт есть. Но тут ошибка в тесте 1 появилась. Думаю откуда взялась.
Вложения:
DSC_1208.JPG [ 522.11 КБ | Просмотров: 525 ]
_________________ 12900K@4.9Gz ASUS Z690-A|Noctua NH-D15 G.Skill DDR5 TRIDENT Z5 RGB 64GB 6000MHz Samsung 990 Pro 2tb
Member
Статус: Не в сети Регистрация: 09.11.2019 Откуда: Карелия|СПб
nucl3arlion писал(а):
Замечательный совет, 5 баллов.
Что не понравилось? По факту он сейчас 6 и 9.
nucl3arlion писал(а):
То что они связаны с WTR тебя не смущает?
Я привык вбивать всё, чтобы было на виду. Не смущает. Связаны, и? Если их вбить, хуже будет?
nucl3arlion писал(а):
Не сравнивай бидаи и едаи.
Если они не хотят в правильные инит, это их проблема, я лишь предлагаю, а не указываю. Конечно. Ибо едаи бесполезные чипы от слова со всем. Тфорсы за 80-100$ уделают нос любым аесам, даже 3600 18-20 идут 4400 17-17.
Member
Статус: Не в сети Регистрация: 15.10.2019 Откуда: Moscow Фото: 73
odvolk10 писал(а):
Если их вбить, хуже будет?
мать тренирует WRRD_sg/dg в зависимости от заданных TWRS/L и наоборот. есть все формулы. их вообще в авто и в конце фиксировать по матери (то же касается WRPRE, RD/WRPDEN).
tWRRD_dg(sg)=tWTR_S(L)+CWL+4(6)
не понимаю, зачем иниты трогать? весь ртл блок в авто. не встают иолы, начинаем оффсеты крутить. не крутятся, поднимаем тайминги и/или вольтажи. чудес не бывает. или на асусах как-то по-другому?
еще очень хорошо играться с WPRE/RPRE. эти два правильно подобранных значения у меня в конце хорошо стабилят ртл блок. 3/3 или 2/2. но говорят, не обязательно они должны быть одинаковыми.
Добавлено спустя 20 минут 21 секунду:
odvolk10 писал(а):
крутить ODT пробовать
про ODT может кто рассказать вкратце или ткнуть ссылку почитать? на примере мси.
Member
Статус: Не в сети Регистрация: 09.11.2019 Откуда: Карелия|СПб
xyligano писал(а):
не подскажете где купить в СНГ?))
3733 18-20 109$ сейчас (newegg). Чаще 3866 за 90-95$ по скидке, доставка почта ком ~15$.
pakhtunov писал(а):
мать тренирует WRRD_sg/dg в зависимости от заданных TWRS/L и наоборот. есть все формулы. их вообще в авто и в конце фиксировать по матери (то же касается WRPRE, RD/WRPDEN).
Всё надо сразу, зачем путаться?
pakhtunov писал(а):
tWRRD_dg(sg)=tWTR_S(L)+CWL+4(6)
И? Меня учить что ли тут думаете?
pakhtunov писал(а):
не понимаю, зачем иниты трогать? весь ртл блок в авто. не встают иолы, начинаем оффсеты крутить. не крутятся, поднимаем тайминги и/или вольтажи. чудес не бывает. или на асусах как-то по-другому?
Когда делаешь правильный Init и Offset, плата легче и быстрее проводит тренировку. На Meg Ace действительно чудес не бывает, потолок 4300 по памяти, а у Вас и подавно 4000. Не понял смысла только замены 3600С15 CR=1 2R на 4000C16 CR=2 1R.
pakhtunov писал(а):
еще очень хорошо играться с WPRE/RPRE. эти два правильно подобранных значения у меня в конце хорошо стабилят ртл блок. 3/3 или 2/2. но говорят, не обязательно они должны быть одинаковыми.
Опять же MSI, именно она их криво и ставит. Вообще лучше 1/1.
pakhtunov писал(а):
про ODT может кто рассказать вкратце или ткнуть ссылку почитать? на примере мси.

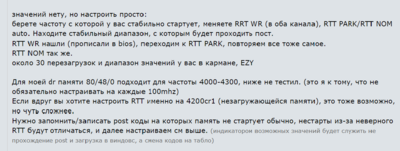

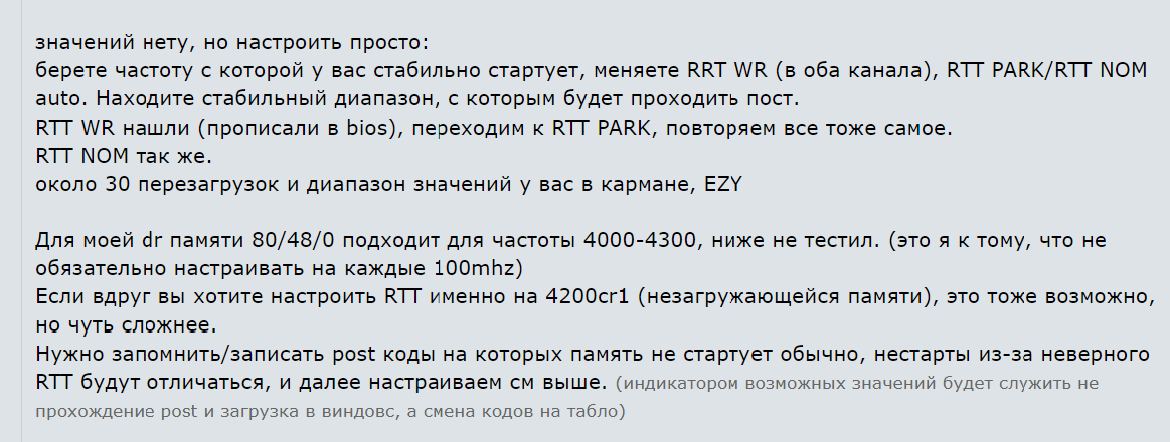

Тут обычно сугубо индивидуально для каждых модулей.
Member
Статус: Не в сети Регистрация: 05.12.2018 Откуда: Мозырь, РБ
odvolk10 писал(а):
Что не понравилось? По факту он сейчас 6 и 9
Не понравилось то, что по Jedec wtr_s/_l - это 2.5нс и 7.5yc, для 4000 это 5 и 15. Как правило они жмутся и ниже, более того на е-дай и 0 едет, но это перебор и обычно работает правило: WTR_L=tWR/2, WTR_S=WTR_L/2
odvolk10 писал(а):
Я привык вбивать всё, чтобы было на виду. Не смущает. Связаны, и? Если их вбить, хуже будет?
Нет, хуже не будет, но ты написал так, как будто они рассматриваются по отдельности.
odvolk10 писал(а):
Если они не хотят в правильные инит, это их проблема, я лишь предлагаю, а не указываю.
Инит так называется, потому как нужен при инициализации при тренировке. Если РТЛ хорошо поджались, то уже неважно какой он, особенно если это даёт старт.
odvolk10 писал(а):
В каком месте?
У него оттренировало РТЛ по каналам 60/61, ты предлагаешь 61/63 - действительно, в каком месте оно ниже? Оптимальным было бы 59/61, но так планки не затащит (подозреваю, что камрад иол по первому каналу руками на 6 опустил, т.к. РТЛ с разницей в единицу на высоких частотах - фишка двуслотовых плат).
_________________ telegram: @nucl3arlion
Последний раз редактировалось nucl3arlion 14.05.2020 8:05, всего редактировалось 1 раз.
Member
Статус: Не в сети Регистрация: 05.12.2018 Откуда: Мозырь, РБ
Я вот очень сомневаюсь, что пережатие до нуля даст положительный эффект и матплата не будет корректировать сама выставленное значение. Как правило, при ужатии прирост если и есть, то он не стоит рисков словить нестабильность/синьку/зависание в рабочем процессе.
