AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок

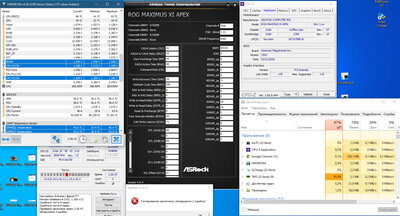

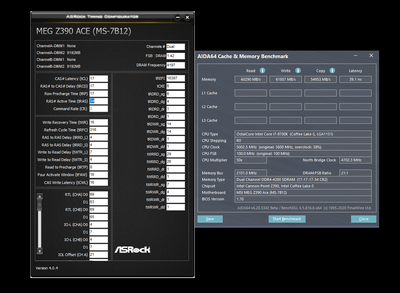

Не пинайте сильно, только начинаю вкатываться в тему разгона памяти. Как ещё можно повлиять на заддержку или это предел из-за железа и памяти? Samsung B-die. Листая тему видел 37 и ниже.
Вложение:
Вы память (в нужные слоты ) точно поставили правильно ? судя по Асрок тайминг я сомневаюсь Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей)
_________________ === ASUS ROG Maximus Apex XI == i9900K 5.0 GHz == Team T-Force XTREEM 4400.17.17.37 ===
Вы память (в нужные слоты ) точно поставили правильно ? судя по Асрок тайминг я сомневаюсь
У меня двойной кулер десятилетней давности с дурацким креплением, и ещё перекрывает все слоты оперативной памяти, поэтому память переставлять проблематично. Так получается и одноканал накидывает тоже?
Member
Статус: Не в сети Регистрация: 06.06.2007 Откуда: Ниоткуда Фото: 53
zhivayakrisa У вас память в одноканальном режиме, потому что не в тех слотах стоит.
RustamS писал(а):
Осталось попробовать подать 1.3 В на VCCSA, Trace Centering включить, FSB:DRAM - 1:40 и tWRWR_dr = 8. Если ничто из этого не поможет, значит просто память не может.
Всё это одним разом попробовал, не тянет память.
_________________ 9900KF 5.0GHz/1.30V☻MAXIMUS XI HERO☻32GB DDR4 3700MHz/16-18-18-36 CR1/1.40V☻RTX 3080 Ti AORUS XTREME☻2TB XPG S11 Pro☻Corsair AX860☻LG 32GK850G
Member
Статус: Не в сети Регистрация: 06.06.2007 Откуда: Ниоткуда Фото: 53
RustamS писал(а):

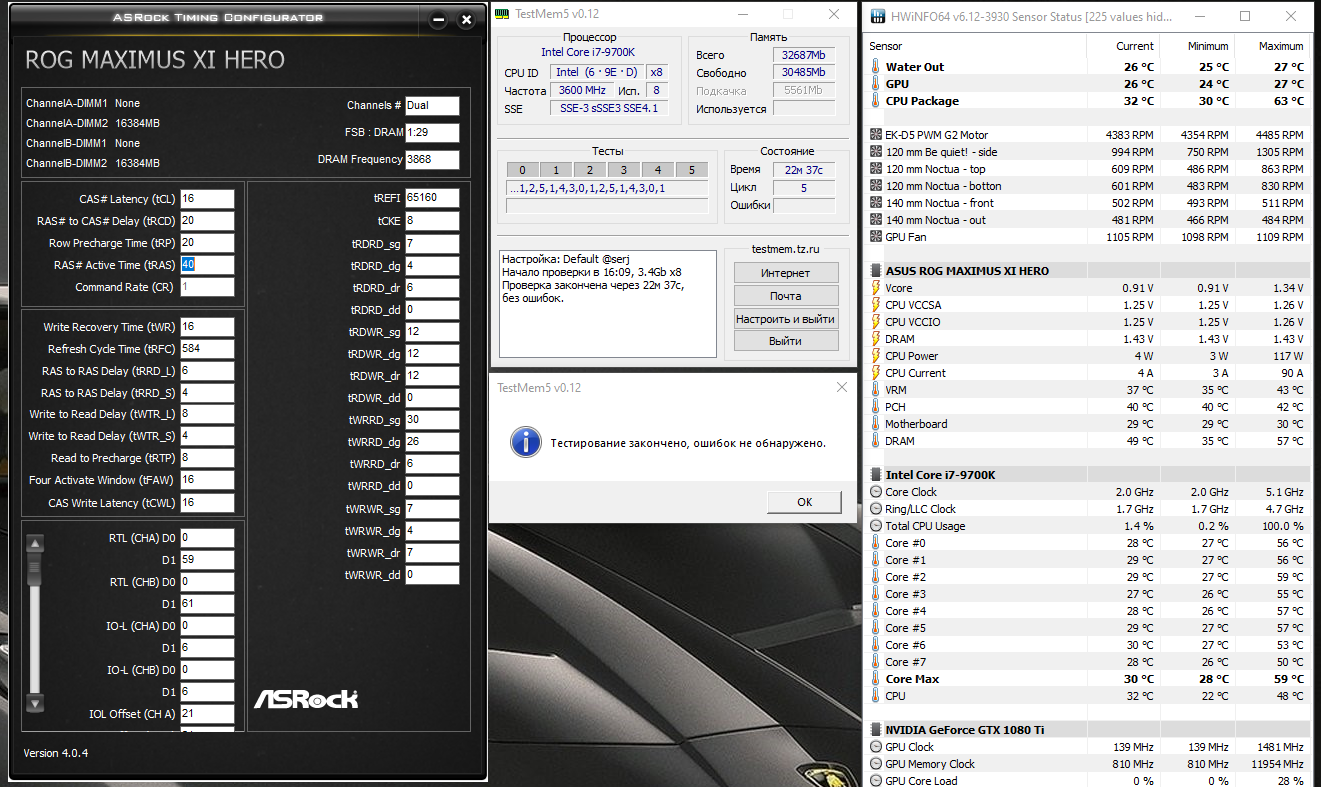

С разгоном памяти 3900 МГЦ 16-21-21-41 CR1 продержался без ошибок 52 минуты в ТМ5 экстрим (200% - 2 цикла) и 67 минут в стандартном ТМ5, но у меня плата всё равно не стартует, если включить MCH Full Check [Enabled], то есть даже в биос зайти нельзя, приходится выключать и включать комп. На меньших частотах с пережатыми таймингами и включенным MCH Full Check плата спокойно стартует, но бывает, не то что в стандартном ТМ5 ошибки на первых секундах, а даже синий экран вместо рабочего стола, то есть винду не грузит. Есть у кого-нить догадки, что происходит?
Зафиксировал весь блок RTL, теперь с MCH Full Check [Enabled] при MRC Fast Boot [Disabled] и [Enabled] стартует сколько хочешь.
_________________ 9900KF 5.0GHz/1.30V☻MAXIMUS XI HERO☻32GB DDR4 3700MHz/16-18-18-36 CR1/1.40V☻RTX 3080 Ti AORUS XTREME☻2TB XPG S11 Pro☻Corsair AX860☻LG 32GK850G
Member
Статус: Не в сети Регистрация: 29.12.2014 Фото: 55

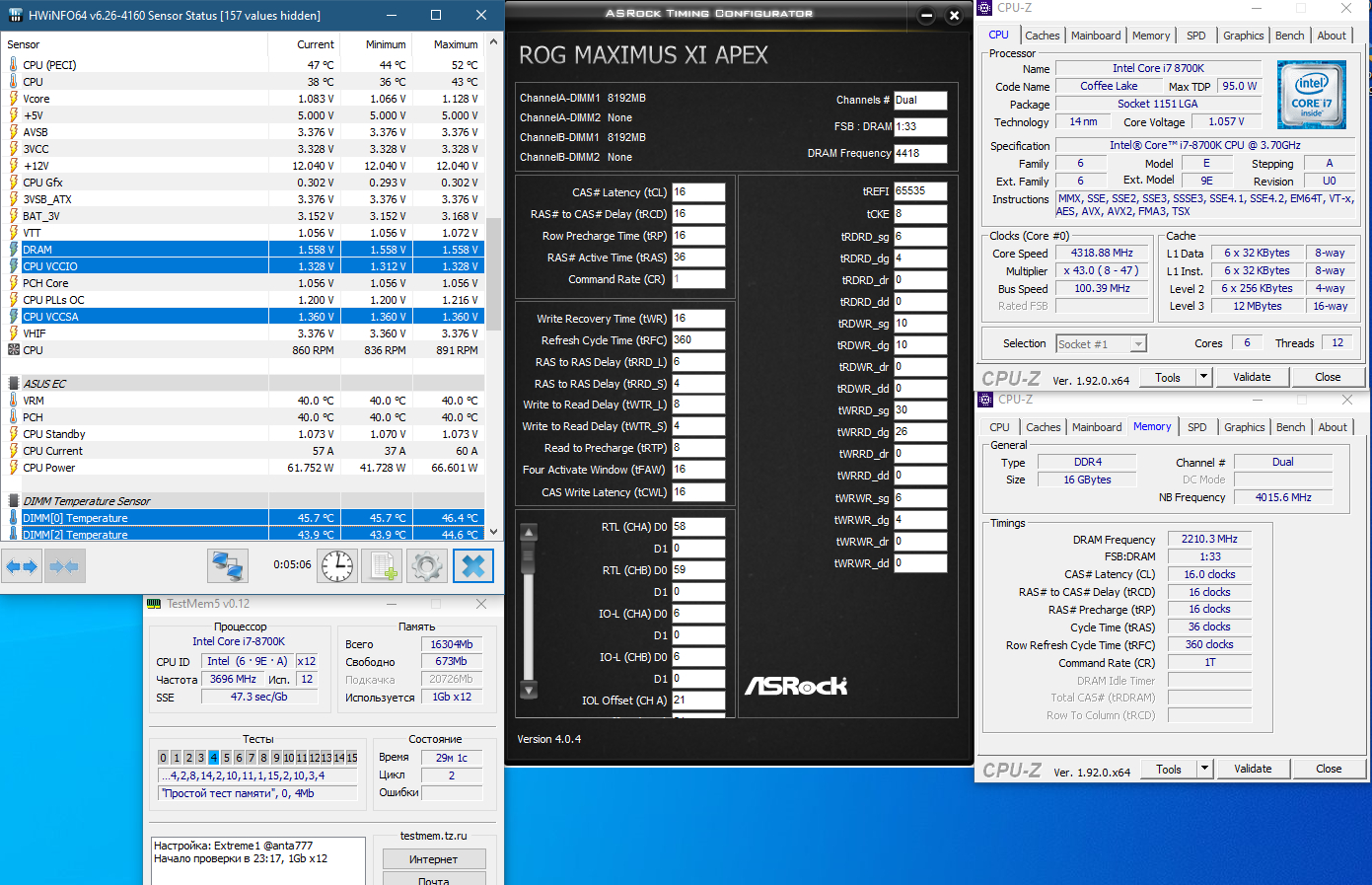

4300Mhz 17-17-17 выдает рандомную ошибку в конфиге Extreme1. Думаю просто упор идет в rcd/rp для данной частоты. Решил проблему таким вариантом. 4300Mhz 16-18-18
Junior
Статус: Не в сети Регистрация: 23.01.2020 Откуда: Крым Фото: 3

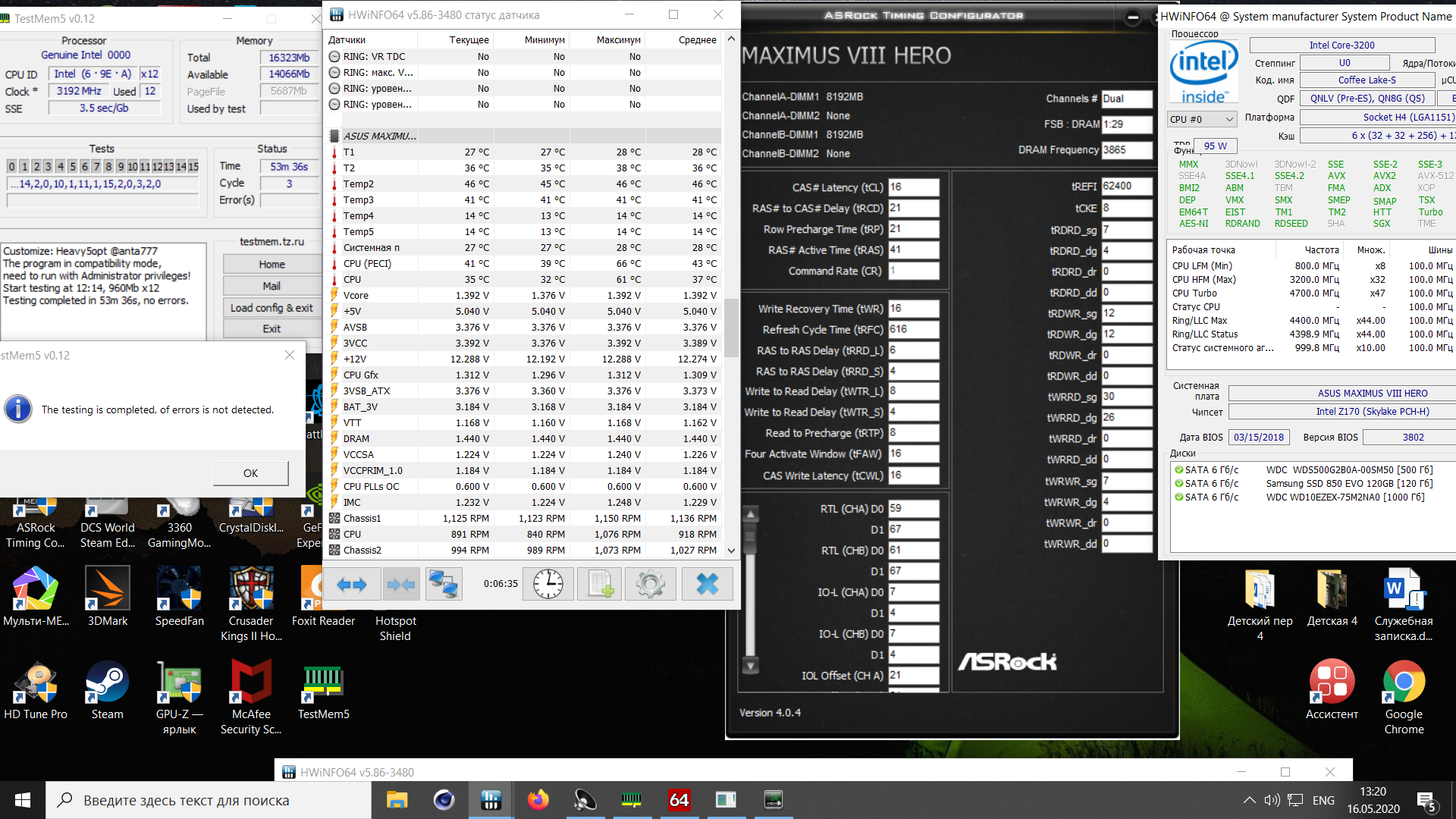

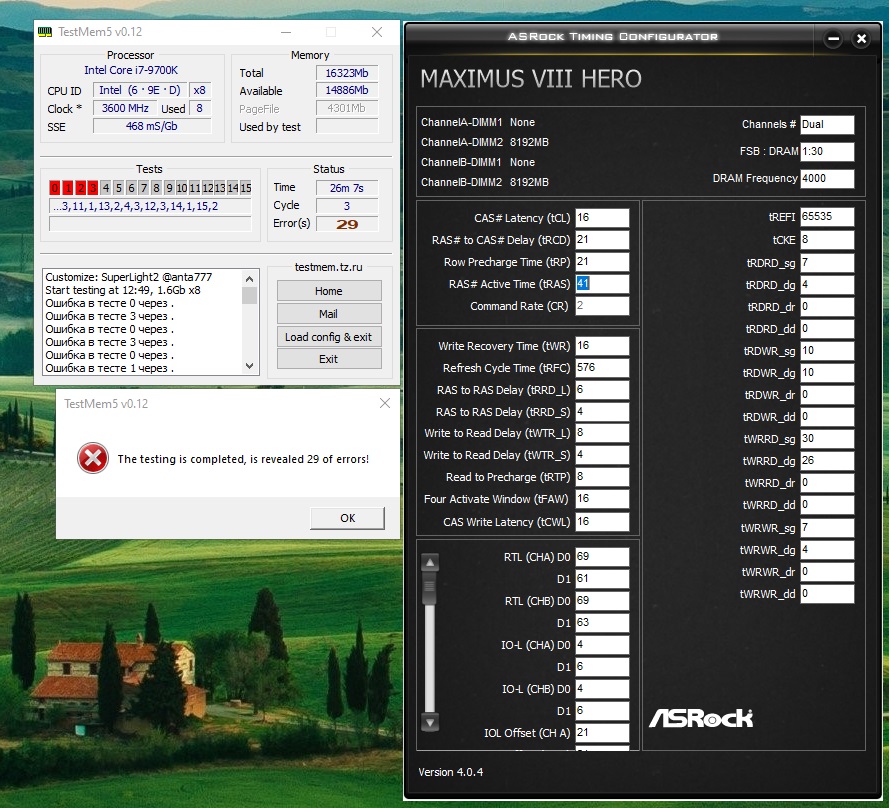

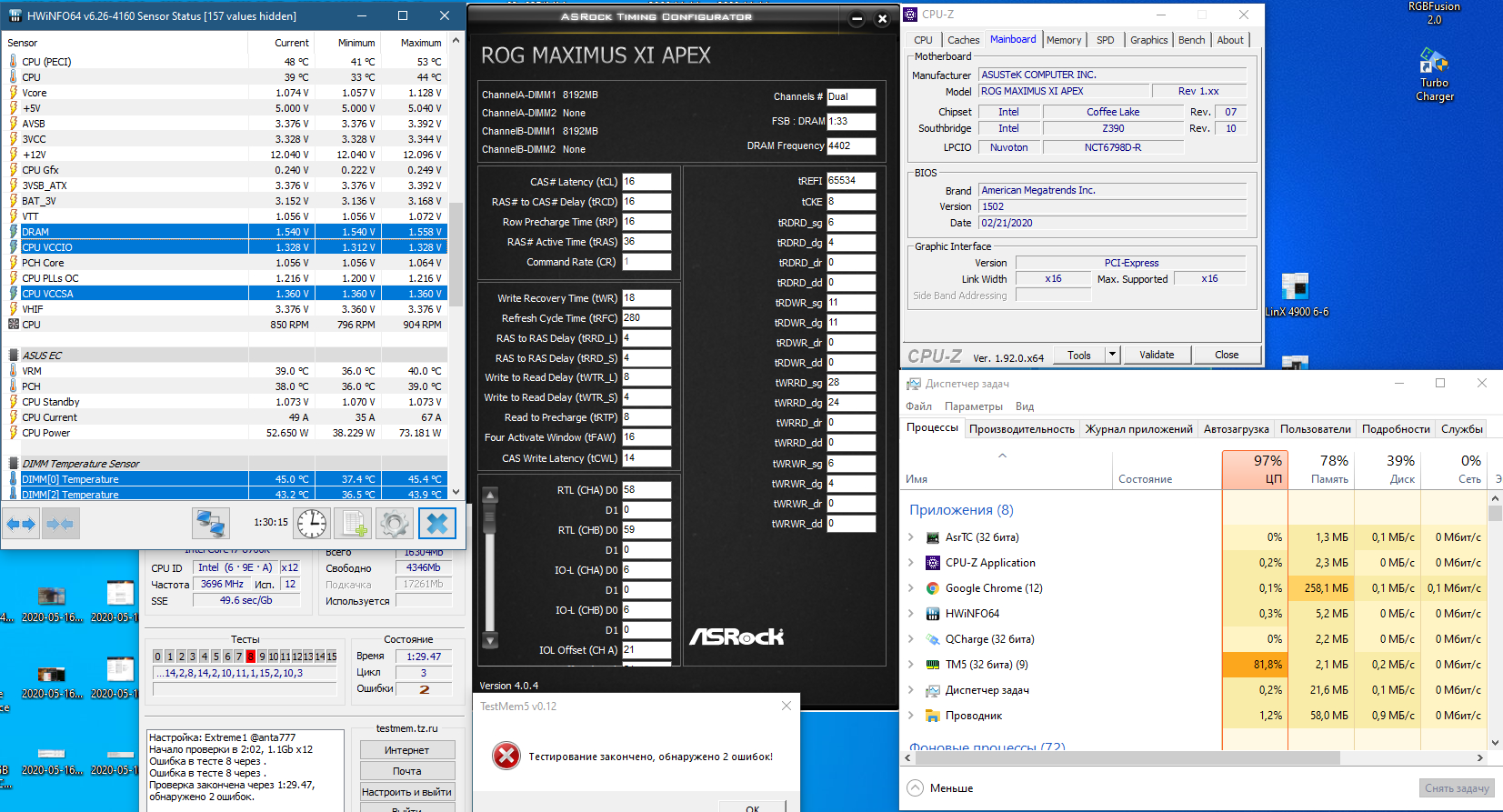

я опять со своими баранами. Пробовал уже и напряжение поднимать, пробовал trcd до 22 и tras 40, пробовал и 16,22,41 везде сыпет ошибки. при 16.22.42 вообще старта нет. ради интереса вбил как у всех на этой сборке, ошибки сыпятся сразу в начале второго цикла, то есть полностью первый цикл проходит без проблем. Может кто знает, что лучше сделать или плюнуть и начать осваивать 3833? Но блин, у всех идет на 4000, а у меня сыпет.
Вложения:
123.jpg [ 263.6 КБ | Просмотров: 577 ]
_________________ 12900K@4.9Gz ASUS Z690-A|Noctua NH-D15 G.Skill DDR5 TRIDENT Z5 RGB 64GB 6000MHz Samsung 990 Pro 2tb

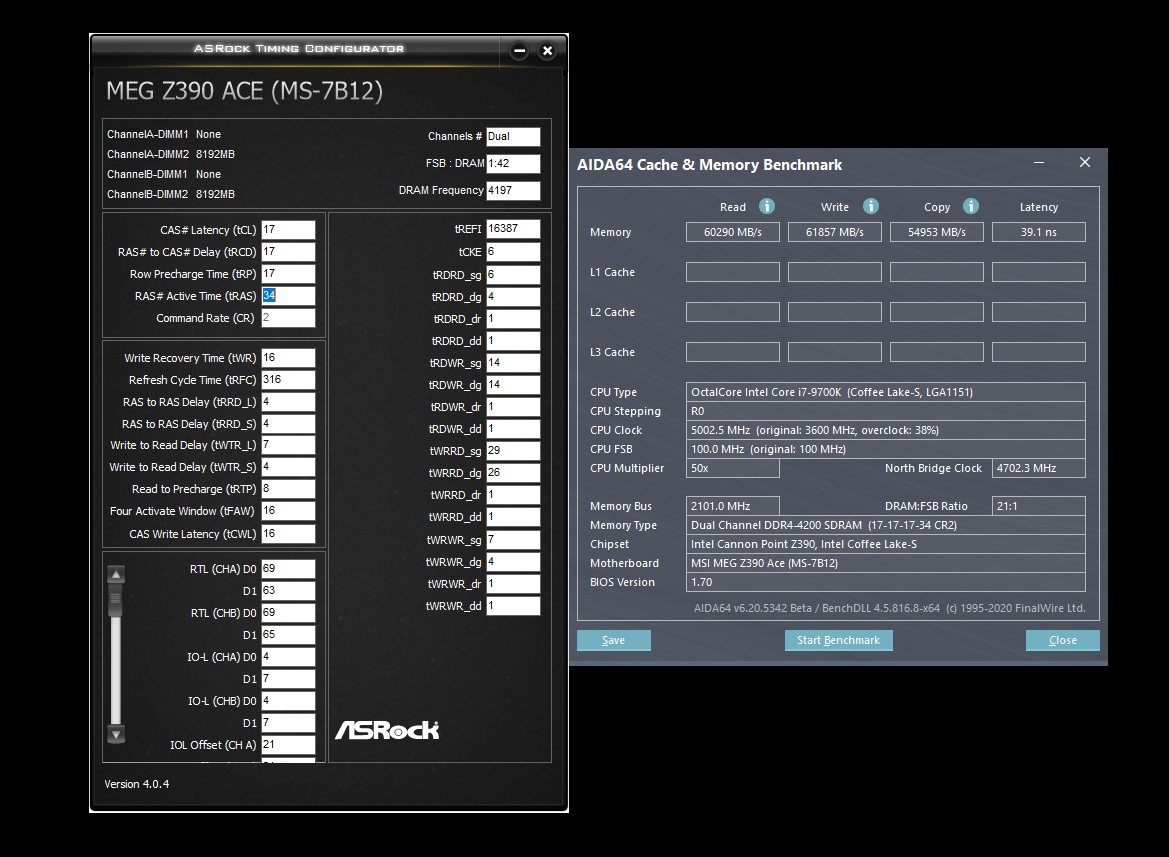

Господа, нужна ваша помощь, имеется память на Samsung B-die, с таймингами представленными ниже на скриншоте, нужна помощь, а точнее - что крутить чтоб выравнять скорость копирования и подскажите как настроить RTL в моем случае?
Member
Статус: Не в сети Регистрация: 01.02.2010 Фото: 12
Dub сейчас чему равны RPRE/WPRE ? 3 ? tRDWR для такой частоты низкий имхо, пробовать поднимать, не поможет тогда еще повышать tRFC, если и это не поможет тогда tCL пробовать 17 или сопротивления осваивать...или забить и ставить 3900 или меньше.
Member
Статус: Не в сети Регистрация: 08.07.2016 Фото: 8
удалось заполучить за смешные деньги вот такого "динозавра" под будущий апгрейд медиа центра CMK8GX4M2B4333C19R на samsung e-die , пока в пути, но очень интересно что "оно" такое) Стоил когда-то сумасшедших денег (как за 2х4) Кто-то сталкивался с подобными экземплярами? как оно вообще себя ведет?
Member
Статус: Не в сети Регистрация: 30.09.2007 Откуда: Tver Фото: 29
WWQ писал(а):
Кто-то сталкивался с подобными экземплярами? как оно вообще себя ведет?
у меня только 2 по 8 едаи самса были, там все было печально 3466с16 на 1,35 до 3600 если с бубном поплясать можно было настроить (но это было давно на 6600К).
Мать на столе, стоят голые зеленки, тестовый вариант. Выше может и возьмет, но сейчас при 1,425V это максимум. Выше вольтаж не хочу, ибо греется. Греется так: без обдува и без радиаторов за пару минут теста 45-47-49-50+ и дальше ошибки. Замер пирометром флюк. С присратым 80-ым вентилем с торца - температуры чипов ~40+ Вопрос знатокам: що делать с температурой? В корпус обдув на плашки с торца лепить НЕ ХОЧУ. Радиаторы - могу. Смогут ли радики типа "любые" с Али, решить что-то конкретно в плане пассивного отвода (рядом только вертуха кулера чуть-чуть воздух гоняет)? Такой вариант предпочтительнее.
любыесали
#77 #77 #77 #77
Или надо придумывать что-то такого типа? Ящитаю это хорошо забытое старое) Должно смотреться неплохо в 2020 году, колхозом не является) Я серьезно.
"такоготипа"
#77 #77 #77
MexicanHead, цени) Разгоню память свармоду без регистрации и смс
Всем привет! С таким конфигом, но на 4000 мать даже не стартует (RTL Init 71 фиксировал. ). Хотя смотрю у многих, как минимум комп запускается, а ошибки уже потом сыплются. Чо можно еще сделать? (ballistix sport lt 8gb 3000x2 )
