Принятые в теме сокращения (и заодно необходимые утилиты для отладки и тестирования памяти)
TM5 - TestMem5
ATC=Asrock Timing Configurator 4.0.4 for z370/390
Asrock Timing Configurator 4.0.13
Asrock Timing Configurator 4.0.12 for z690
Asrock Timing Configurator 4.0.10 for z590
Asrock Timing Configurator 4.0.9 for z490
Asrock Timing Configurator 4.0.8
Asrock Timing Configurator 4.0.3 for z170/270/490

Asrock Timing Configurator 4.0.16
https://drive.google.com/file/d/1-PdgLkCf-5cA3b1kqO2CmFyhXtz-tiS3

AMT - Asus MemTweakit Asus MemTweakIt 2.02.44

При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки).
Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са !
Недаром в Jedec шаг между спидбинами именно 133, а не 100!
Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ.
Для плат на основе логики z690 и b660:
VDD>VDDQ
VDDQ>=VDD-300mV(0.3V)

Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V.
Для таймингов должно выполняться требование:
_dr=_dd

Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти.
Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты.
Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти.
Для желающих максимально снизить tRFC.
Делим tRFC на сумму tRCD,tRTP и tRP.
Если результат ближе к 4, то снижать tRFC можно по 4 такта.
Если результат ближе к 2, то снижать tRFC можно по 2 такта.
Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.

Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных.
tRAS=tRCD+tRTP (при считывании 8 байт с одного банка)
tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка)
tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно)
tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4!
tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно)
tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно)
tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно)
tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка)
Для DDR4 оптимальным выбором является 4-й или последний вариант.
Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).


Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение.
IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать.
Тоже растет с ростом частоты памяти.
Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.


Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC.
2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей).
3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16.
4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.
5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.

УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд.
0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто.
1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти".
Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода.
CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.

Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD.
RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше.
CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20.
RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла.
RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется.
Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел.
Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S.
CKE=5
СCDL>=4
RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память.
RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG.
WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать.
WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет.
RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать...
REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру.
Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится.
Тестируйте тщательно с перезагрузками, сном, холодным стартом.

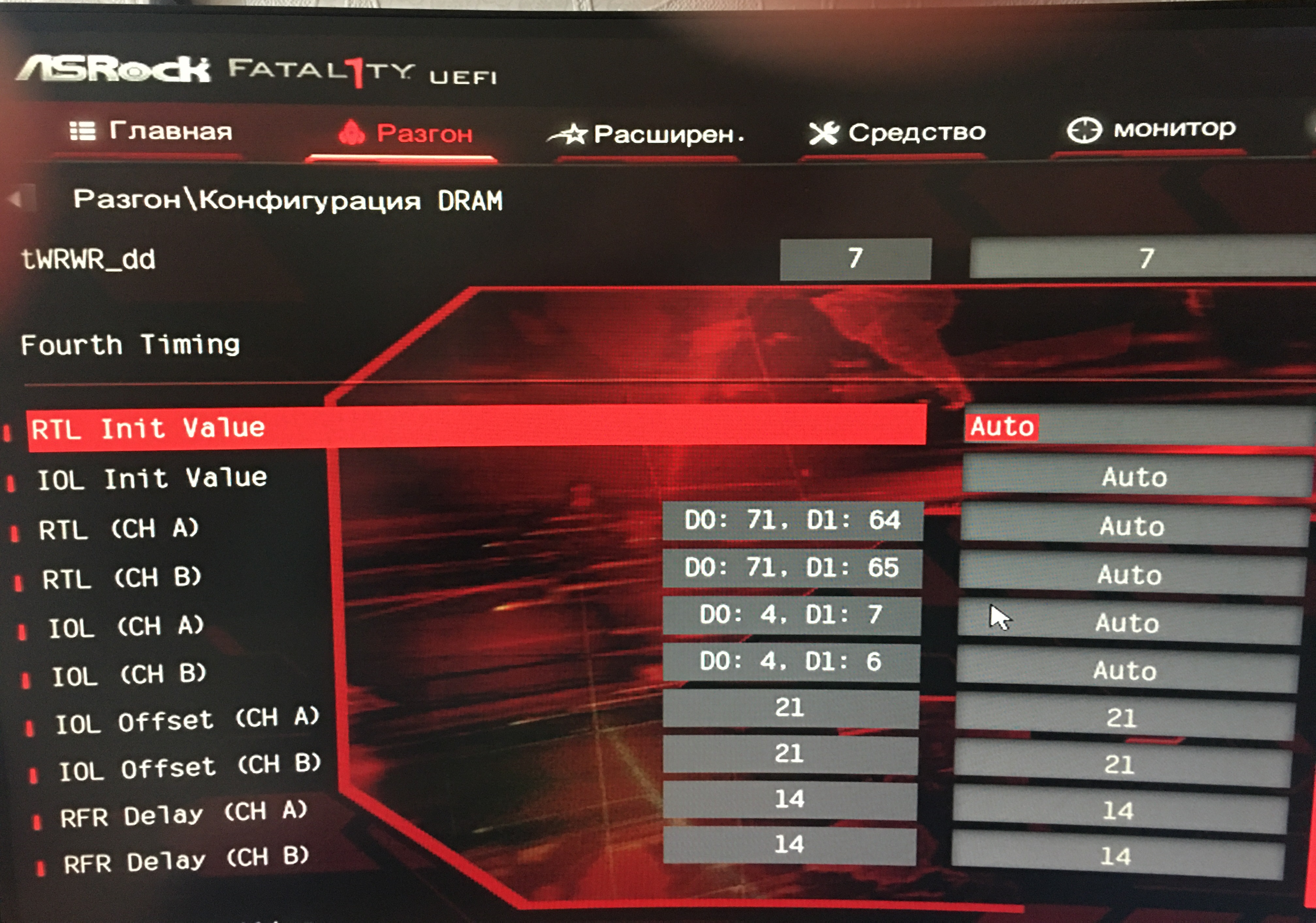

RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...

Таблицы от anta777
Актуальные (последние) версии:
TableDRAMIntel(simple3nov2020+simple12oct2020+обычная)
http://bit.ly/3rTIBLv
http://bit.ly/3nWJlxB
http://bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme+absolut)
http://bit.ly/2Oe8R00 - суперлайт
http://bit.ly/2H9jIZH - универсальный
http://bit.ly/2MUvl6n - экстремальный
http://bit.ly/3D9TUnD - абсолют
http://bit.ly/3STH2wx - новый для интела и DDR5
http://bit.ly/3wedj8U - новый для Ryzen3D и DDR5
Тяжелый
http://bit.ly/35eKfeJ

Расчет таймингов (на материнках ASUS)

tRASmin=tCL+tRCD+2
WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле:
WRRD_sg=6+CWL+WTR_L
WRRD_dg=6+CWL+WTR_S
WR - через WRPRE (для матплат ASUS):
WRPRE=4+CWL+WR
RTP - через RDPRE (для матплат ASUS)
RDPRE=RTP

МЕГАпост про RTL и настройку
ПРО НАПРЯЖЕНИЕ НА ПАМЯТЬ!
VDDDQ=1.5 V max по Jedec
VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq.
То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec.
А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V.
Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно


МЕТОДИКА ПОДБОРА ВЕРНЫХ RTT WR, RTT PARK, RTT NOM
https://forums.overclockers.ru/viewtopic.php?p=17484594#p17484594
На OCN есть методика их подбора с помощью Passmark memtest86, использовать только 8-й тест.


ШАБЛОН ПОСТА
Код:
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz
Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95)
Total Size: 8192 MB
Type: Single Channel (64 bit) DDR4-SDRAM
Frequency: 2750 MHz - Ratio 1:31
Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR)
Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR

[img]Ссылка на скрин[/img]
Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]


Расшифровка коротких наименований таймингов часть 1 и часть 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть еще и другая Таблица по расчёту таймингов


Таблица tRFC от integralfx
Below are the typical tRFC in ns for the common ICs:
IC tRFC (ns)
Hynix 8Gb AFR 260 - 280
Hynix 8Gb CJR 260 - 280
Hynix 8Gb DJR 260 - 280
Micron 8Gb Rev. E 280 - 310
Micron 16Gb Rev. B 290 - 310
Samsung 8Gb B-Die 120 - 180
Samsung 8Gb C-Die 300 - 340

Таблица tRFC от Reous v26
#77

Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77

Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77
#77
#77
#77

Статистика tRCD планок в зависимости от типов чипов
#77
#77
#77
Чем выше вы в вертикальном столбце, тем удачнее планки.
Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят)
На 1 таблице все,что выше красной линии - суперотборники.

Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO.
2.Включить в биосе Round Trip Latency.
3.Для гигабайтов - memory enchancement=normal.


Программы для тестирования памяти
GSAT- https://drive.google.com/file/d/1iCj0-jQIXIlo_Zvm5jO949ZH9fClTNF3/edit
для длинных тестов добавил параметр "--pause_delay" чтоб периодически не отключались потоки


Последний раз редактировалось anta777 09.12.2024 13:52, всего редактировалось 165 раз(а).
Внесены дополнения по tRFC и tRAS.



Партнер


Member
Статус: Не в сети
Регистрация: 16.05.2010
Откуда: Ленинград
Фото: 545
WWQ писал(а):
на звание гуру не претендую..., я бы сделал для начала как-то так

Не, я замедлил специально, было так

Статистика разгона памяти DDR-4 на платформах INTEL. Обсуждение результатов. Советы. #16895567

и спросить решил по таймингам просто нигде не съехало ничего. По формулам если...

_________________
5950x\MSI MPG X570S MAX CARBON WIFI\7900xt Nitro+ Vapor\32GB 2x16-DDR4 Gskill 3200 (14-14-14-32-Cr2)\Pccooler YS1200W




Member
Статус: Не в сети
Регистрация: 01.02.2010
Фото: 12
kiberman так и до хмп недалеко)




Member
Статус: Не в сети
Регистрация: 08.07.2016
Фото: 8
kiberman ну вроде ок... если бы у меня была "задача"расслабить озу я бы просто на т3 перешел и все, остальное бы не трогал.




Member
Статус: Не в сети
Регистрация: 16.05.2010
Откуда: Ленинград
Фото: 545
St@s1987 писал(а):
так и до хмп недалеко

это просто для проверки,до xmp там очень далеко,39.6-39.8 нс против 42нс,задача найти идеальную середину "скорость/без ошибок в testmem/субъективная стабильность и плавность Пк" - всё это не сильно в ущерб скорости.

Тест мем к слову не всегда критерий оценки-что разгон в порядке, что всё замечательно, можно накрутить супер тайминги -тест пройти, а тачка покажет потом аномалии через месяц,или где нибудь вывалится приложение которое годами работало.

Добавлено спустя 7 минут 56 секунд:
WWQ писал(а):
ну вроде ок... если бы у меня была "задача"расслабить озу я бы просто на т3 перешел и все, остальное бы не трогал.


это временно пока,до выхода нового биоса,максимально стабильный вариант.

_________________
5950x\MSI MPG X570S MAX CARBON WIFI\7900xt Nitro+ Vapor\32GB 2x16-DDR4 Gskill 3200 (14-14-14-32-Cr2)\Pccooler YS1200W




Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
WTTL=RTP=WR/2
RDRDdr=4+RPRE
WRRDdr=CWL-CL+4+RPRE
WRWRdr=4+WPRE

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx




Member
Статус: Не в сети
Регистрация: 06.06.2007
Откуда: Ниоткуда
Фото: 53
kiberman писал(а):
можно накрутить супер тайминги -тест пройти, а тачка покажет потом аномалии через месяц

У меня всегда наоборот всё было - месяцами всё нормально, а в ТМ5 ошибки через 5 минут.

_________________
9900KF 5.0GHz/1.30V☻MAXIMUS XI HERO☻32GB DDR4 3700MHz/16-18-18-36 CR1/1.40V☻RTX 3080 Ti AORUS XTREME☻2TB XPG S11 Pro☻Corsair AX860☻LG 32GK850G




Member
Статус: Не в сети
Регистрация: 16.05.2010
Откуда: Ленинград
Фото: 545
anta777 писал(а):
WTTL=RTP=WR/2

в таблице расширенной- в листе-3, 12 стоит для стабильности, вот это и прописал

иначе придётся rtp -12 а это уже WR= 24 надо.

там же на первом листе как минимум соблюдается WTRL+2>=RTP ????

anta777 писал(а):
WRWRdr=4+WPRE


ммм 36?, у меня =WPRE 32 или там Rpre??

anta777 писал(а):
RDRDdr=4+RPRE
WRRDdr=CWL-CL+4+RPRE
WRWRdr=4+WPRE


Пропишу, хорошо, но эти почему тогда таблица сама не пересчитывает по правильному RTP=RPRE=7 ; Формул я в ячейках не видел.

Добавлено спустя 3 минуты 54 секунды:
RustamS писал(а):
У меня всегда наоборот всё было - месяцами всё нормально, а в ТМ5 ошибки через 5 минут.


При разгоне таком как у вас не удивительно, в моём случае у меня ещё сама плата что-то мудрит, уверен не только мои кривые руки :D

_________________
5950x\MSI MPG X570S MAX CARBON WIFI\7900xt Nitro+ Vapor\32GB 2x16-DDR4 Gskill 3200 (14-14-14-32-Cr2)\Pccooler YS1200W


Последний раз редактировалось kiberman 31.05.2020 23:15, всего редактировалось 1 раз.



Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
WPRE-это write preambule, а не WRPRE.
WPRE=1-3, чем меньше, тем лучше.

Добавлено спустя 39 секунд:
Формулы внесены в ячейки в простой таблице.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx




Member
Статус: Не в сети
Регистрация: 16.05.2010
Откуда: Ленинград
Фото: 545
anta777 писал(а):
WPRE-это write preambule, а не WRPRE.
WPRE=1-3, чем меньше, тем лучше.

Добавлено спустя 39 секунд:
Формулы внесены в ячейки в простой таблице.


Ок, Благодарю! :beer: :-)

_________________
5950x\MSI MPG X570S MAX CARBON WIFI\7900xt Nitro+ Vapor\32GB 2x16-DDR4 Gskill 3200 (14-14-14-32-Cr2)\Pccooler YS1200W




Member
Статус: Не в сети
Регистрация: 02.04.2020
Фото: 10
garison87 писал(а):
Камрады, я правильно понимаю, что бининг чипов идет по наносекундам? Т е частоту делим на сл и самое высокое значение - лучший бининг?
Т е кит 3200с14 является одним из самых лучших и лучше его только 3600с15 или 4400с18?


В порядке возрастания - 3600c16, 3200c14, 4400с18 (19), 4000c17, 3600c15, 4133c17.

_________________
Intel Core i7 14700KF @ (P5.7/E4.5/50)/ROG Maximus Z790 apex/Asgard Bragi 6000 Mhz @ 8000 CL36/Colorful RTX 4080 Vulcan OC-V




Member
Статус: Не в сети
Регистрация: 16.05.2010
Откуда: Ленинград
Фото: 545
anta777 писал(а):
RDRDdr=4+RPRE
WRRDdr=CWL-CL+4+RPRE




эти по 11(При rtp=7,и старом конфиге.) -сильно сажают чтение и копирование :-( , какие ещё варианты варианты по формулам?-что можно туда прописать пониже, но с сохранением стабильности?

Добавлено спустя 4 минуты 28 секунд:
anta777 писал(а):
WRWRdr=4+WPRE

а тут плата вобще себя странно ведёт, меньше 7 не даёт снижать,не грузит,с разными кодами ошибок. Оффсет на цпу убрал, без толку.

_________________
5950x\MSI MPG X570S MAX CARBON WIFI\7900xt Nitro+ Vapor\32GB 2x16-DDR4 Gskill 3200 (14-14-14-32-Cr2)\Pccooler YS1200W




Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
RPRE- это не RDPRE.
RPRE=Read Preambule=1-3

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx




Member
Статус: Не в сети
Регистрация: 06.06.2007
Откуда: Ниоткуда
Фото: 53
St@s1987 писал(а):
а разве tWRRD_dr влияет на копирование ?

kiberman писал(а):
эти по 11(При rtp=7,и старом конфиге.) -сильно сажают чтение и копирование

_________________
9900KF 5.0GHz/1.30V☻MAXIMUS XI HERO☻32GB DDR4 3700MHz/16-18-18-36 CR1/1.40V☻RTX 3080 Ti AORUS XTREME☻2TB XPG S11 Pro☻Corsair AX860☻LG 32GK850G




Member
Статус: Не в сети
Регистрация: 30.09.2007
Откуда: Tver
Фото: 29
llIlIlIIlllI писал(а):
В порядке возрастания - 3600c16, 3200c14, 4400с18 (19), 4000c17, 3600c15, 4133c17.

а тут вопрос интересный - справедливо ли воспринимать биннинг с разными вольтажами?
ведь у 3600с16 и 3200с14 вольтаж 1,35, а у 4400с18/19, 4133с17 уже 1,45.

_________________
Russian Overs Team




Member
Статус: Не в сети
Регистрация: 02.04.2020
Фото: 10
garison87 писал(а):
а тут вопрос интересный - справедливо ли воспринимать биннинг с разными вольтажами?
ведь у 3600с16 и 3200с14 вольтаж 1,35, а у 4400с18/19, 4133с17 уже 1,45.


Справедливо. Тут такая же рулетка, могут поехать лучше путем снижения таймингов и коэффициента соотношения таймингов и частоты, а может и нет. Бывает что вообще даже XMP не заведётся из-за одной плашки.
В 4133c17 1.4 напряжение, если ты про g.skill.

_________________
Intel Core i7 14700KF @ (P5.7/E4.5/50)/ROG Maximus Z790 apex/Asgard Bragi 6000 Mhz @ 8000 CL36/Colorful RTX 4080 Vulcan OC-V


Последний раз редактировалось llIlIlIIlllI 01.06.2020 12:49, всего редактировалось 2 раз(а).



Member
Статус: Не в сети
Регистрация: 26.08.2012
Откуда: Мурманск
Фото: 619
garison87 писал(а):
4133с17 уже 1,45

Это если B-die?.. мои при 1.38-1.39V "ходят".

_________________
★ CPU ☆ Intel 10900KF ★ GPU ☆ ASUS 3080 Strix OC ★ DDR4 ☆ G.Skill Trident Z 3200C14 ★




Member
Статус: Не в сети
Регистрация: 30.09.2007
Откуда: Tver
Фото: 29
aggression писал(а):
Это если B-die?.. мои при 1.38-1.39V "ходят".

мы не про то, как фактически ходят, мы про биннинг чипов именно.
Чипы же сортируют по задержке в наносекундах для разных модулей и вопрос в том, что теоритически модели 4400с19 лучше 3200с14, но при этом вольтаж различается 1,35в против 1.5 вообще, а это 10% по вольтажу, при этом если посчитать грубо поделив частоту на CL, то разницы между 3200с14 и 4400с19 всего 1,3%, но вольтажа на 11% больше. с 4400с18 разница 7%, а вольтажа на 11% больше.
Ну и вопрос в справедливости биннинга при разном вольтаже остается открытым.

_________________
Russian Overs Team




Member
Статус: Не в сети
Регистрация: 03.05.2017
Ребята подскажите пожалуйста что и как вписывать в IOL'ы после тренировки?


Вложения:
IMG_0592.JPG [ 2.31 МБ | Просмотров: 636 ]

_________________
Apex X +9900k -Gskill 2*16 3866 15-15 1.45V -RTX3080TI HOF -LIAN LI dynamic XL case- VA 2k 240hz Samsung Odyssey G7 32


Member
Статус: Не в сети
Регистрация: 16.05.2010
Откуда: Ленинград
Фото: 545
dvijuha писал(а):
Ребята подскажите пожалуйста что и как вписывать в IOL'ы после тренировки?


Если не ошибаюсь блок вручную на Асроке заполняется так: сверху вниз, соответственно скриншоту вашему и значениям.

Rtl init -71
Iol init -4
Rtl CH A - 64
RTL CH B- 65
Iol A - 7
IOL- B -6

_________________
5950x\MSI MPG X570S MAX CARBON WIFI\7900xt Nitro+ Vapor\32GB 2x16-DDR4 Gskill 3200 (14-14-14-32-Cr2)\Pccooler YS1200W




Advanced member
Статус: Не в сети
Регистрация: 06.03.2009
Фото: 45
А зачем вообще вписывать иолы(или любое иное из rtl блока) после тренировки?


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 43543 • Страница 1010 из 2178<  1 ... 1007  1008  1009  1010  1011  1012  1013 ... 2178  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: mocha, Za9c и гости: 5


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
