Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Darak

Member
Статус: Не в сети
Регистрация: 18.04.2015
Фото: 0
The KMS писал(а):
Настоящий оверклокер, интересно откуда там 150 ватт у 6 ядер конечно, да и тест достаточно было провести в задушенными лимитами, прозрачности тестирования это не убавит

Darak писал(а):
у меня получилось что 965 по CCD ошибка в линксе через пару минут, 970 уже проходит 10 раз 8192 МиБ. просто на всякий случай оставил 980

причины вашего недоверия мне не совсем понятны. выгоды от неправды я не получаю никакой. напротив, я пишу это чтобы, возможно, кому-нибудь помочь. моя материнская плата сама выставляет CCD 950/IOD 1050/CLDO VDDP 1000 при выборе частоты памяти 3733-3800, и, как видите, этого не всегда достаточно, хотя многие люди здесь утверждают обратное.
CCD 950 ошибка
#77

потребление с включенным PBO на воздухе
#77

_________________
5600X/ASUS TUF GAMING B550-PLUS/32Gb 3600 CL16 BL2K8G36C16U4B

  romilius

Member
Предупреждение
Статус: Не в сети
Регистрация: 24.12.2006
Откуда: Киев
Darak CLDO имеет отрицательную масштабируемость в разрезе стабильности. Т.е. в подавляющем большинстве случаев 0.9в лучше и предпочтительнее чем 0.95. У меня МП на авто ставит CLDO 1.1в, что является сверховер много.

_________________
DLSS лучше, чем FSR и натив!
Кто использует DLSS - у того длиннее!

  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
RoMiLiUs писал(а):
Т.е. в подавляющем большинстве случаев 0.9в лучше и предпочтительнее чем 0.95

В подавляющем большинстве старых микронов 3000-3200 VDDP идёт 0.95 т.к. на 0.9 ошибка

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
Darak писал(а):
потребление с включенным PBO на воздухе

есть такой же вариант линкса для АМД, в нем потребление лояльнее: https://ibb.co/Ydyt9zP

_________________
https://ibb.co/Sf1jB85

  vol2008

Member
Статус: В сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
The KMS писал(а):
У меня такой же почти конфиг, стабильно работает пару месяцев, VDIMM меньше немного чем у тебя 1.42v

Я спи...дил малость насчет Vdimm )), Попробовал XMP подгрузить (почему-то только первые четыре тайминга выставились), вбил остальные вручную и tRFC поменьше чуть (куда 700-то...)
Вообщем такая хрень стабильна. Да, и вместо 2T - setup 56.
Странные чипы, от того конфига к-рому нужно было еще 60мв сверху отделяет всего 0.5 нс.
1.400V ровно
Вложение:

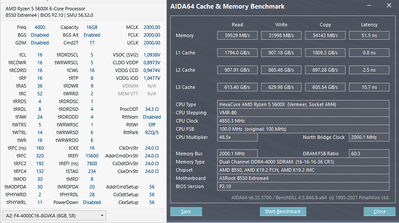

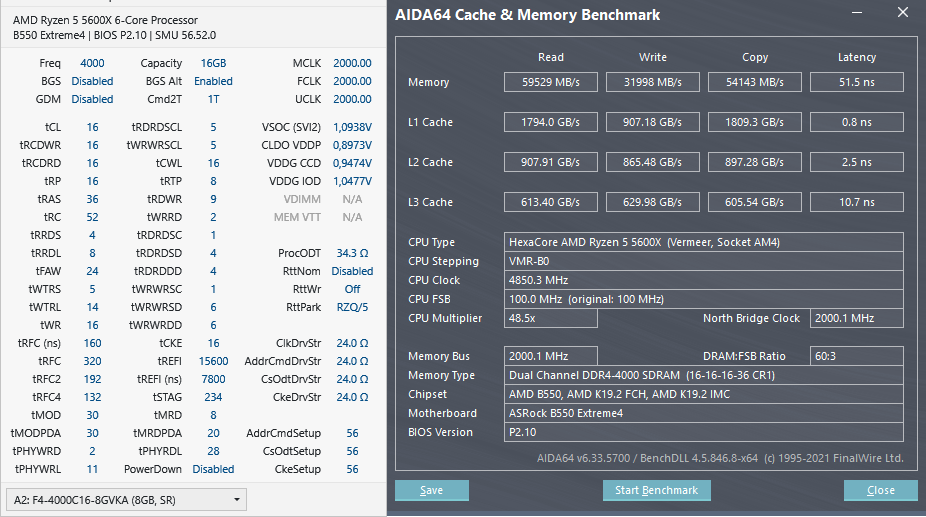

a-la-XMP.png [ 222.59 КБ | Просмотров: 801 ]

Сколько у тебя к Latency прибавляют сетапы в сравнении с чисто 1T?

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
vol2008 не пробовал с tCL15 (интересно какой вольтаж память потребует)?: https://ibb.co/fqtR5DH

_________________
https://ibb.co/Sf1jB85

  HiddenWookie

Member
Статус: Не в сети
Регистрация: 29.09.2017
Фото: 8
The KMS писал(а):
Настоящий оверклокер, интересно откуда там 150 ватт у 6 ядер конечно, да и тест достаточно было провести в задушенными лимитами, прозрачности тестирования это не убавит

Я вчера линкс в спешке запустил, забыв убрать фикс, как результат потребление ~180 и 97 градусов через 10 сек. :D

_________________
MSI B550 A-PRO / 5800X3D / Palit 4080 GR OC / Thunderobot LQ27F240L

  vol2008

Member
Статус: В сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
michernov
Пробовал, если 15-16, то в 1.5 можно уложиться. C flat - врядли, 4400@19 побинистей походу.
И так даже пробовал: 1.65-1.68 приблизительно
Вложение:

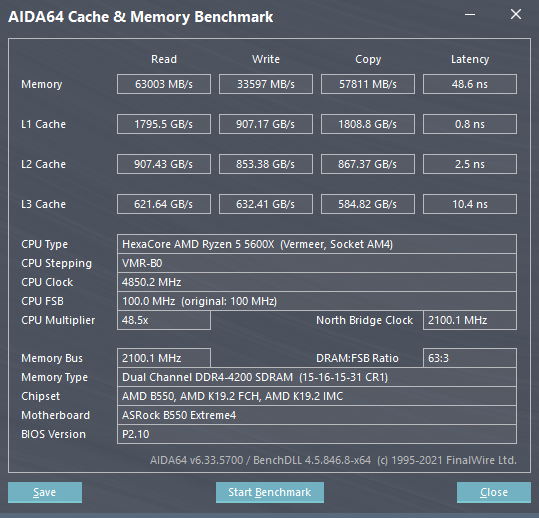

cachemem-4200-15-16.png [ 91.48 КБ | Просмотров: 760 ]

Только разбираться надо, что к чему, не успел еще значок TM5-approved поставить. Завтра погоняю ее на 5700G.

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
HiddenWookie писал(а):
Я вчера линкс в спешке запустил, забыв убрать фикс, как результат потребление ~180 и 97 градусов через 10 сек.

этот линкс так и греет с таким потреблением: https://ibb.co/MM4SR01 (надо автора попросить внести в название, что он для AMD)

vol2008 про бин не знаю, но пока у меня память (вернее IF) выше 2000 не запускается.

_________________
https://ibb.co/Sf1jB85

  HiddenWookie

Member
Статус: Не в сети
Регистрация: 29.09.2017
Фото: 8
michernov писал(а):
этот линкс так и греет с таким потреблением

При пбо он очень скромно ест, по-крайней мере при 8гб тесте, около 70 ватт. Я обычно так и гоняю, для игр стабильности хватает.

_________________
MSI B550 A-PRO / 5800X3D / Palit 4080 GR OC / Thunderobot LQ27F240L

  Darak

Member
Статус: Не в сети
Регистрация: 18.04.2015
Фото: 0
RoMiLiUs писал(а):
CLDO имеет отрицательную масштабируемость в разрезе стабильности. Т.е. в подавляющем большинстве случаев 0.9в лучше и предпочтительнее чем 0.95. У меня МП на авто ставит CLDO 1.1в, что является сверховер много.

спасибо, не самое интуитивно понятное правило
900 работает
950-965 ошибка
970-1000 работает

_________________
5600X/ASUS TUF GAMING B550-PLUS/32Gb 3600 CL16 BL2K8G36C16U4B

  romilius

Member
Предупреждение
Статус: Не в сети
Регистрация: 24.12.2006
Откуда: Киев
artxays писал(а):
В подавляющем большинстве старых микронов 3000-3200 VDDP идёт 0.95 т.к. на 0.9 ошибка


Так у человека вообще 1v. Так же, ты должен знать, что CLDO VDDP к типу памяти не имеет никакого отношения. Это напряжение, которое используется для формирования сигнала на физическом уровне от контроллера памяти в форму, которая понятна для самих модулей памяти.

_________________
DLSS лучше, чем FSR и натив!
Кто использует DLSS - у того длиннее!

  El3m3nto

Member
Статус: Не в сети
Регистрация: 06.11.2013
Доброго времени суток.
Подскажите, пожалуйста, от чего может зависеть минимальное стабильное напряжение на плашках?
Хочется опустить ниже 1.43, но тогда начинают вылезать 1 и 4 ошибки по универсалу/экстриму в ТМ3.

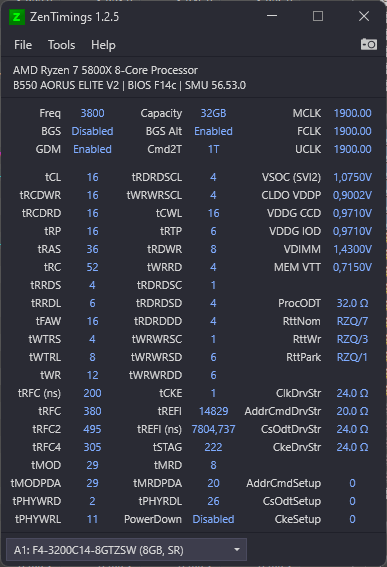

ZenTimings
Вложение:
ZenTimings_Screenshot_27218641,8901957.png [ 34.6 КБ | Просмотров: 652 ]

_________________
5800X | B550 Elite V2 [1.2.0.Сс] | 4*8 G.Skill Trident Z [3800@C16] | ASRock RX 7800XT PG

  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
Первичные тайминги выступают лимитом снижения напряжения.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  El3m3nto

Member
Статус: Не в сети
Регистрация: 06.11.2013
anta777 писал(а):
Первичные тайминги выступают лимитом снижения напряжения.

Благодарю. В таком случае, правильно ли я понимаю, что 1.43 для b-die - некритично в долгосрочной эксплуатации?

_________________
5800X | B550 Elite V2 [1.2.0.Сс] | 4*8 G.Skill Trident Z [3800@C16] | ASRock RX 7800XT PG

  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
Для самсунгов b-die и 1.50 некритично.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  Andy-S

Member
Статус: Не в сети
Регистрация: 15.09.2009
Фото: 0
anta777 писал(а):
Первичные тайминги выступают лимитом снижения напряжения.

command rate на vdimm влияет, при тех же первичках?
  iBiLNaZ95

Junior
Статус: Не в сети
Регистрация: 28.11.2015

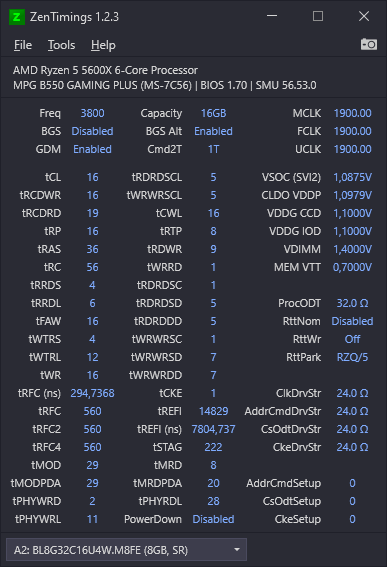

Всем доброй ночи) Можете подсказать, из-за чего могут сыпать ошибки уже в первые 10 минут теста TM5 Extreme? Пережал тайминги где-то, или с напряжениями не угадал? Память ballistix u4 3200c16, проц зафиксирован на 4600 MHz/1.22V
На 3733 без изменения таймингов тот же результат...
Заранее благодарю за помощь!

ZenTimings
Вложение:
3800.png [ 41.36 КБ | Просмотров: 596 ]


  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
RoMiLiUs понял спасибо.

artxays писал(а):
а вот с какого перепуга ты себя в шапку занёс с кастрированным процем мне непонятно.

А что не так то? Я себя и в таблицу ещё занес, представь https://docs.google.com/spreadsheets/d/1dsu9K1Nt_7apHBdiy0MWVPcYjf6nOlr9CtkkfN78tSo/edit#gid=321590489
artxays писал(а):
В подавляющем большинстве старых микронов 3000-3200 VDDP идёт 0.95 т.к. на 0.9 ошибка

При чем тут чипы и CCD, учи матчасть, позор какой-то, доказывать что то в теме, не зная элементарных вещей.


vol2008 у меня такая же латенси на твоей частоте) Сделаю на досуге сравнение, я уже пару месяцев свой конфиг не крутил. Моя память кстати в днс 13500 стоит сейчас.

Darak писал(а):
спасибо, не самое интуитивно понятное правило

VDDG CCD имеет отрицательное масштабирование за пределами 950–980mV, твой конфиг вполне подпадает под это правило, все просто и понятно.
Есть нормальная версия линкс в шапке.

iBiLNaZ95 выстави напряжения все руками.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
The KMS писал(а):
А что не так то? Я себя и в таблицу ещё занес, представь

Да ты у нас особенный, "разгон" непонятно вообще стабильный ли т.к. пресет лусмуса мышей не ловит и там вполне могут ошибки пойти на пресете анта и цифры полностью "попугаи", тот что я сбрасывал на 12 ядрах не урезанных в 4 52нс и можно юзать напостоянку с обдувом плашек.

Добавлено спустя 2 минуты 16 секунд:
The KMS писал(а):
При чем тут чипы и CCD, учи матчасть, позор какой-то, доказывать что то в теме, не зная элементарных вещей.

Результаты, что сюда сбрасывали микронов на 5000х не апу в подавляющем большинстве 0.95, чего ты ерепенишься я хз. Как накидывать чтобы whea небыло 2+ вместо 1.8 зато первый.

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35530 • Страница 1029 из 1777 • <  1 ... 1026  1027  1028  1029  1030  1031  1032 ... 1777  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: npa4ka, shuler37, Тимыч и гости: 11

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
