  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
vol2008 писал(а):
И так даже пробовал: 1.65-1.68 приблизительно

сподвиг твой результат упереться и сдвинуть IF выше 2000, а дальше с тренировками уже легче пошло и пока так: https://ibb.co/4pcwBJR

_________________
https://ibb.co/Sf1jB85

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
artxays писал(а):
пресет лусмуса мышей не ловит

Пруфы давай, хватит балаболить то уже, ноешь в каждом посте, а в это время его престом, энтузиасты несколько лет уже тестируют память и все отлично, у тебя нуба только проблемы и боль, я жду одинаковый конфиг с ошибками у Анты и конфиг пройденный 1usmus без ошибок и количество циклов сделай 12 в ненавистном тобой конфиге.

artxays писал(а):
Как накидывать чтобы whea небыло 2+ вместо 1.8 зато первый.

Что ты несешь :lol:


michernov отличный бин плашек.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
The KMS писал(а):
отличный бин плашек

тайфун показал всего лишь А0. поднял память на шаг, вольтаж - на два: https://ibb.co/dgv3wsP

_________________
https://ibb.co/Sf1jB85

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
michernov у меня на этой FCLK начинает звук отваливаться и траблы с USB, надо с новым Биос попробовать. Тайфун много чего показывает, что не соответствует действительности)
Результат отличный.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Darak

Member
Статус: Не в сети
Регистрация: 18.04.2015
Фото: 0
The KMS писал(а):
VDDG CCD имеет отрицательное масштабирование за пределами 950–980mV, твой конфиг вполне подпадает под это правило, все просто и понятно.

боже этот CCD это бред какой-то, прямо как с VDDP
950 965 ошибка в линксе каждый раз
970-1.000 и даже 1.050 норм проходит
890 и 900 тоже нормально проходит
и что мне следует выставить в таком случае...? :shock:
#77

_________________
5600X/ASUS TUF GAMING B550-PLUS/32Gb 3600 CL16 BL2K8G36C16U4B

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Darak в твоем случае, комрад RoMiLiUs, полность описал твой случай :-)
Попробуй 900Мв погонять в повседневных задачах, отпишись потом.
RoMiLiUs писал(а):
CLDO имеет отрицательную масштабируемость в разрезе стабильности. Т.е. в подавляющем большинстве случаев 0.9в лучше и предпочтительнее чем 0.95. У меня МП на авто ставит CLDO 1.1в, что является сверховер много.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Que?tion

Member
Статус: Не в сети
Регистрация: 23.02.2006
Фото: 0
Darak писал(а):
боже этот CCD это бред какой-то, прямо как с VDDP
950 965 ошибка в линксе каждый раз
970-1.000 и даже 1.050 норм проходит
890 и 900 тоже нормально проходит
и что мне следует выставить в таком случае...? :shock:

Думаю, единственный вариант это самостоятельно подбирать) не видел где-либо стастистики по нему.

У меня, например, райзен 5900X с фикс частотой 4500мгц и я выставил vddg_ccd 825мВ. Когда настраивал память, то заметил, что в hwinfo появляются whea ошибки при длительном тесте в testmem(в самом тесте ошибок не было) и вольтаж ccd влияет на их количество. Поэтому я понижал ccd с шагом 25мв и так дошел до 825, пока они не пропали. Потом попробовал 800мв и опять появились. Так что в моем случае вольтаж около 825мв самый оптимальный, когда ошибок нет вообще. Уже полгода юзаю это значение и никаких проблем со стабильностью/производительностью. Скорее всего частота ядер влияет на диапазон в котором нет ошибок, у меня все ядра были 4.6ггц когда настраивал, щас при 4.5ггц может уже и на 850мв ошибок не будет, хз, не проверял.
А с vddp же вроде все просто - там самый оптимальный вариант это 900мВ и все)

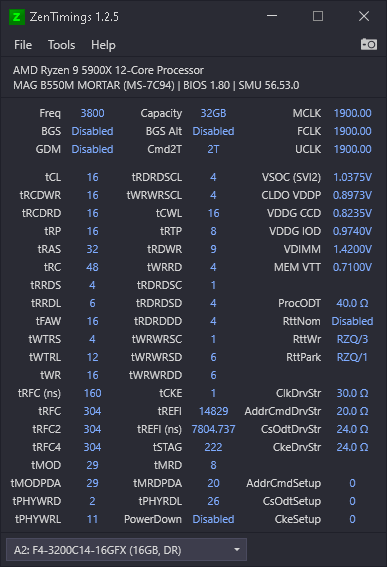

В итоге на моей системе вольтажи такие для фикса 4.5ггц по ядрам и памяти 3800мгц:
Вложение:
3800mhz.png [ 32.18 КБ | Просмотров: 672 ]

_________________
5900X + TR TS140 Power / MSI B550M Mortar / 2x16GB G.Skill 3200C14D-32GFX / Sapphire RX7800XT / WD SN550 1TB / Seasonic 750W Titanium SSR-750TR

  Darak

Member
Статус: Не в сети
Регистрация: 18.04.2015
Фото: 0
Que?tion писал(а):
в hwinfo появляются whea ошибки при длительном тесте в testmem(в самом тесте ошибок не было) и вольтаж ccd влияет на их количество

а длительный тест это сколько?
Que?tion писал(а):
так дошел до 825, пока они не пропали

безумие))

_________________
5600X/ASUS TUF GAMING B550-PLUS/32Gb 3600 CL16 BL2K8G36C16U4B

  Optifat

Member
Статус: Не в сети
Регистрация: 28.09.2013
Фото: 0
Какие правильные напряжения для Zen 2 Matisse, для частоты памяти 3800 например? VDDP Voltage, VDDP CCD Voltage, VDDP IOD Voltage
  Que?tion

Member
Статус: Не в сети
Регистрация: 23.02.2006
Фото: 0
Darak писал(а):
а длительный тест это сколько?
около часа) За это время набегало где-то 2-10 ошибок whea в hwinfo. Их количество уменьшалось вместе со снижением вольтажа ccd.
Аналогично с vddg_iod, только наоборот, тут я поднимал вольтаж. Помню, что при 950мВ у меня тоже были whea, но на 975мВ их уже нет. Все так же гонял тестмем, потому что тогда только разогнал память и тестировал ее) и в самом тесте никаких ошибок не было.

//Линкс не пробовал просто запускать, может через него можно быстрее найти стабильный вольтаж, хз) Я-то вообще память настраивал и просто случайно обратил внимание на корреляцию между кол-вом whea ошибок и вольтажами ccd/iod

_________________
5900X + TR TS140 Power / MSI B550M Mortar / 2x16GB G.Skill 3200C14D-32GFX / Sapphire RX7800XT / WD SN550 1TB / Seasonic 750W Titanium SSR-750TR

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Optifat писал(а):
VDDP Voltage, VDDP CCD Voltage, VDDP IOD Voltage

900 950 980Mv,
900 950 950Mv.

Que?tion я заметил что у двухчиплетников VDDP CCD Voltage можно опускать ниже чем у 6-8 ядерников. Ну и собственно говоря, ещё одно подтверждение, что напряжения выше 980Mv, абсурд.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  FastD

Member
Статус: Не в сети
Регистрация: 02.09.2020
The KMS писал(а):
что напряжения выше 980Mv, абсурд.

скорее лотерея чем абсурд. в таблице разгона полно 2х чиплетных с низкими vddg iod/ccd, у меня же при таких же vddg например 980 просто фризы, отвалы клавиатуры и по ходу usb устройств начинаются, ну и через некоторое время ребут. + сама плата в авто высчитывает не ниже 1.05 начиная от 3600. но самое интересное что сам старт на 3800 возможен при vsoc 1.05

_________________
R9 3900/ NH-D14 2x NF-A14/ Asus Strix B-550 F /Crucial Balistix 2xBL32G32C16U4RL/R9 Fury Nitro+

  Viatoris1

Junior
Статус: Не в сети
Регистрация: 13.06.2020

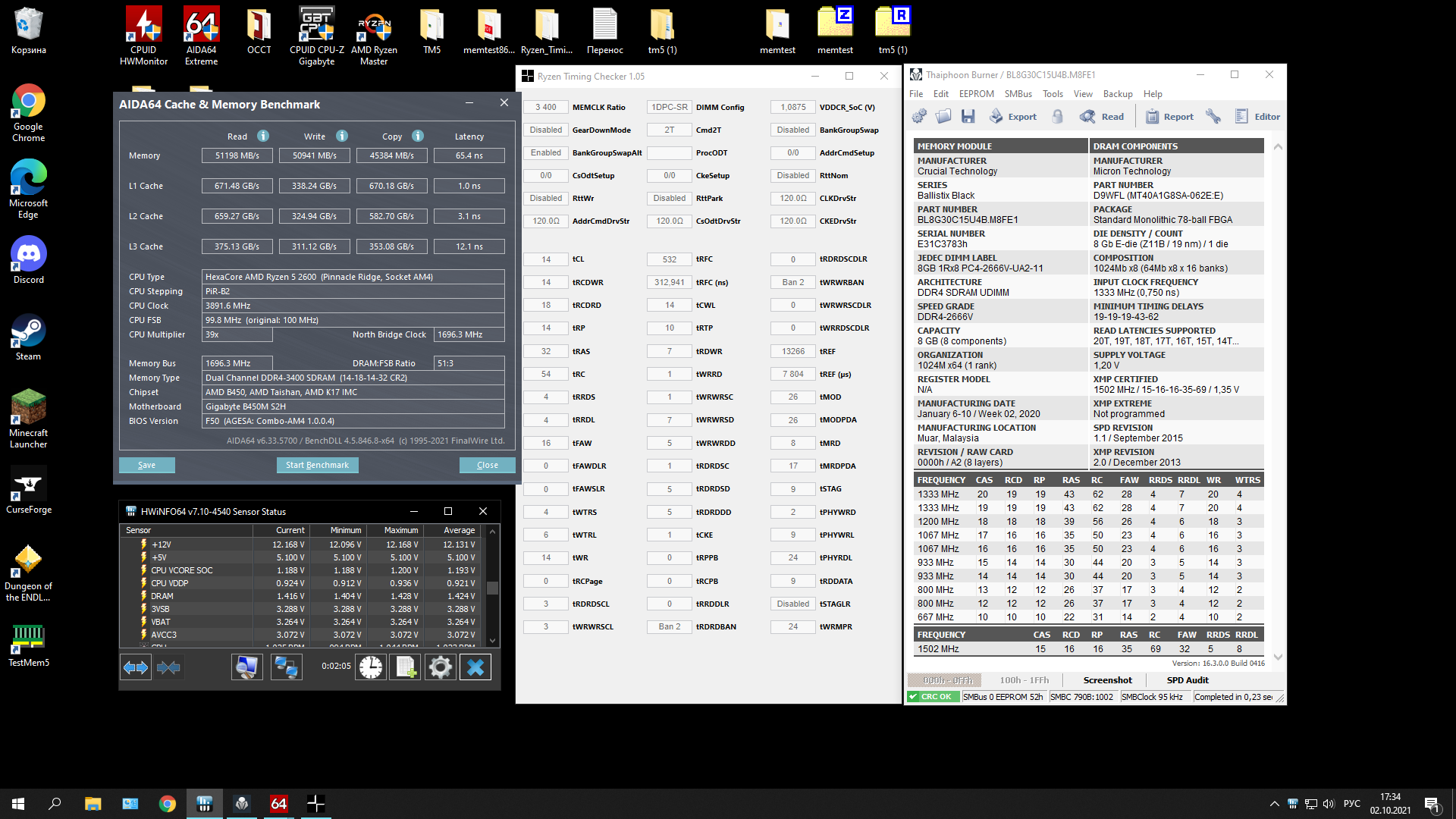

Привет, форумчане. Нормальный результат для этой памяти и проца?


Вложения:
Снимок экрана (1).png
Снимок экрана (1).png [ 452.52 КБ | Просмотров: 573 ]
  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
Если исправить 4 неверных тайминга и подправить остальные, то станет лучше.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  Viatoris1

Junior
Статус: Не в сети
Регистрация: 13.06.2020
anta777 писал(а):
Если исправить 4 неверных тайминга

Это какие?
  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
RP,RAS,RTP и RCDWR
Подправить WTRS,WTRL,WR
SD/DD тайминги выставить =1, они у вас не применяются.

Сделать cmd=1 или хотя бы gdm on.
Поднять частоту памяти.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  Viatoris1

Junior
Статус: Не в сети
Регистрация: 13.06.2020
anta777 писал(а):
RP,RAS,RTP и RCDWR
Подправить WTRS,WTRL,WR
SD/DD тайминги выставить =1, они у вас не применяются.

Сделать cmd=1 или хотя бы gdm on.
Поднять частоту памяти.

Понял, спасибо!
  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
FastD так я и написал же что у двухчиплетников, такая якобы аномалия с напряжениями.
У меня с IF1900, VSOC 1.05 стабильное значение, без просадок производительности, невязок и т.д., а на 5900х я ещё ниже опускал VSOC, чем на профильном камне, работало стабильно все.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Pe4ivko

Member
Статус: Не в сети
Регистрация: 12.11.2014
Откуда: Київ
Фото: 2
Подскажите, для начального разгона лучше использовать данные DRam калькулятора по импортированному с тайфуна xmp профилю или же выбрав А0/В0, А2/В2?(всегда отталкивался от XMP, но судя по многим гайдам в интернете предлагают просто выбирать по типу модулей)
Я правильно понимаю, что IF только 1/1 для 5ххх, нету смысла выше?

_________________
5600X Stock
SLI GTX1080ti @2050Mhz @12134Mhz
Corsair Vengeance RGB Pro @4000c16
EKWB Custom Water Loop

  Kolob

Member
Статус: Не в сети
Регистрация: 03.02.2017
Откуда: Тюмень
Фото: 39
The KMS писал(а):
пока так: https://ibb.co/4pcwBJR

это без WHEA?

_________________
STRIX B550-F GAMING/R9 5950x/4x8gb PVS 3800 cl14/3080 ROG/Liquid Freezer II-360/Phanteks Revolt X 1200w/ Phanteks Enthoo Pro2

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35530 • Страница 1030 из 1777 • <  1 ... 1027  1028  1029  1030  1031  1032  1033 ... 1777  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 64

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
