  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Los3r

Member
Статус: Не в сети
Регистрация: 06.03.2010

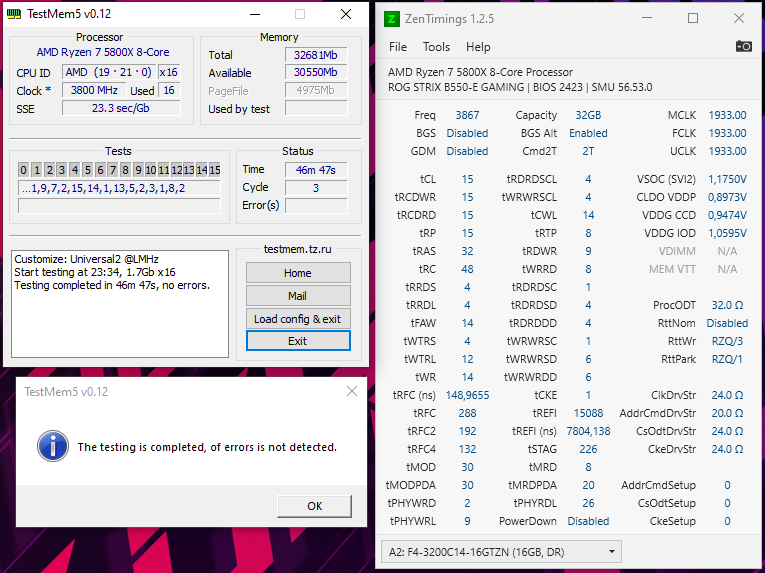

The KMS здраствуйте. можете подсказать что можно еще подкрутить по таймингам?
vdimm 1.47
Вложение:
Снимок экрана 2021-10-13 002329.png
Снимок экрана 2021-10-13 002329.png [ 132.99 КБ | Просмотров: 857 ]


  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Los3r привет!
2T убирай первым делом. GDM отключается в начале настройки а не подстановкой каких то таймингов от специалистов, когда у тебя уже готовый конфиг.
Т.е. оставляешь напряжения текущие, все тайминги в авто, кроме первичных, сопротивления 60-24-24-24, тайминги сопротивлений 56-56-56, пробуешь запуститься. Или оставь первичные 16-16-16-16, с GDM=ON.
Конфиги 16-16-16-16, с GDM=ON 1T VS твой текущий конфиг, примерно равны должны быть, сравни в аиде, ради интереса.
Себе бы я настроил твой комплект на Cl16 с мин вольтажом, очень горячие дуалы твои.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  vol2008

Member
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 28
michernov The KMS
Благодарствую!

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14

  Darak

Member
Статус: Не в сети
Регистрация: 18.04.2015
Фото: 0
минимум на vsoc 1.106 (+LLC max) и тогда пропадают whea на частотах 1933/3866 в Linx 8192/10
биос последний, остальные напряжения одинаковые
я так понимаю оставлять на постоянку такое напряжение не стоит?

_________________
5600X/ASUS TUF GAMING B550-PLUS/32Gb 3600 CL16 BL2K8G36C16U4B

  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
Darak писал(а):
оставлять на постоянку такое напряжение не стоит

почему? Всё ок. Немного не понял, что значит ллс макс - если уровень при котором накидывает в плюс то стоит подобрать soc с чуть выше среднего лсс, на асусах насколько я помню идут с большей цифры к меньшей.

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

Последний раз редактировалось artxays 13.10.2021 13:30, всего редактировалось 1 раз.

  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
The KMS
Ты даже не понимаешь, что устанавливая сопротивления 56-56-56, мы почти полностью нивелируем выигрыш от 1Т (на 75%, если быть точным).

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
anta777 ты не прав, открой табличку с рекордами, посмотри какие результаты у ребят с таймингами сопротивлений, я сам тестил с ними и без, потери минимальные на практике, 75%, там точно нет. Хотя инфы по ним чрезвычайно мало, если владеешь информацией, поделись будь добр, откуда цифра 75% прям интересно.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011

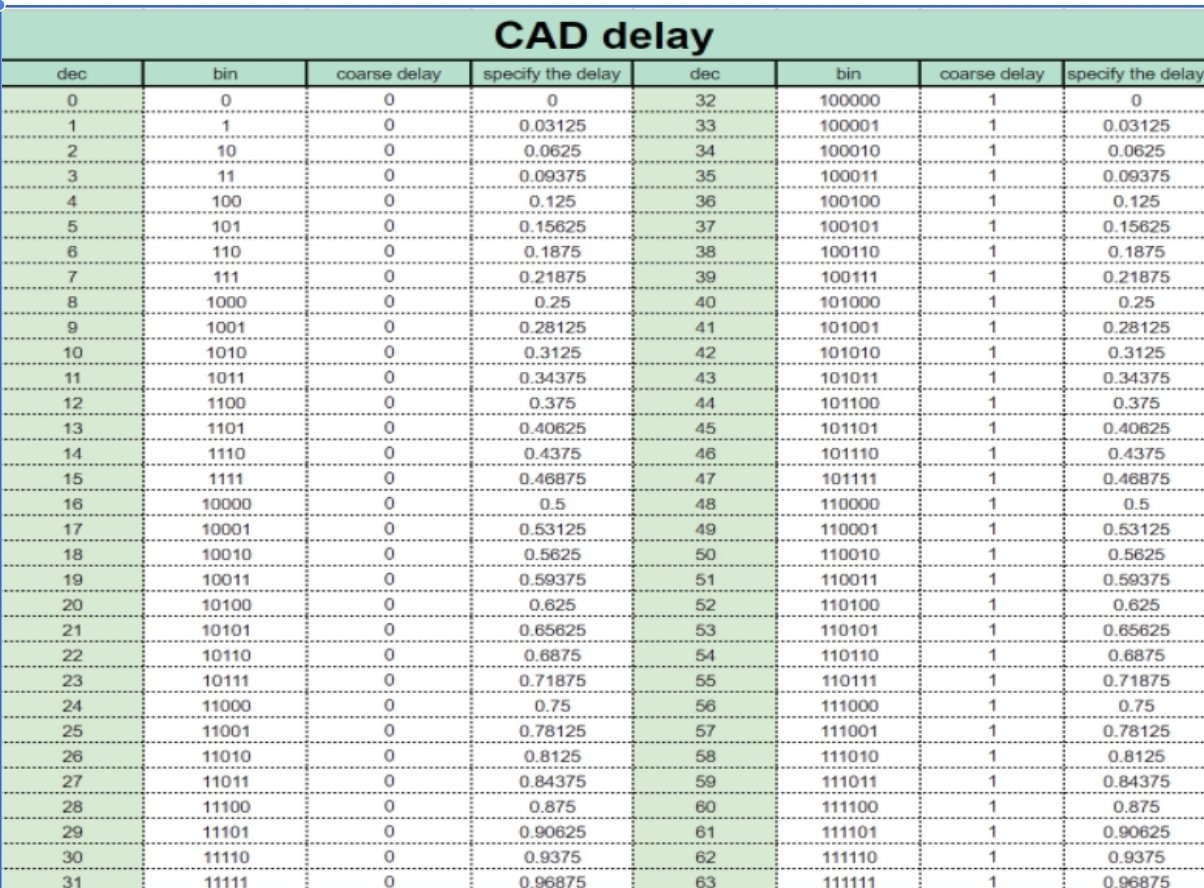

75% по отношению к настоящему 1T, с 56 сопротивлением реально становится 1Т+0,75=1.75Т.


Вложения:
2B6FE88C-EFDF-43B2-B6B8-8DD7A559B2AF.jpeg [ 229.9 КБ | Просмотров: 732 ]

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx
  Bigsun

Member
Предупреждение
Статус: Не в сети
Регистрация: 13.05.2020
Откуда: Мытищи
The KMS писал(а):
tRCDRD ставится нечетным при любом значении GDM.

Да, знаю. Подумал, что и 19 не возьмет при 3933. Раз 18 с трудом при 3800 и то не у всех.
Цитата:
GDM это четность tCL, четность tCWL и CR=1T. Позволяет памяти уменьшать эффективную скорость передачи данных на шинах команд и адресов. Только для скорости более 2666 МГц. Gear Down mode влияет на итоговую латентность (в худшую сторону), но для того, чтобы взять более высокие частоты, его необходимо обязательно включить.

И кстати вопрос: четные первичные тайминги могут при каких-то условиях оказаться более производительными ли нет?

_________________
MSI Stelth 15M |11375H |RTX 3060 |32G DDR4-3200 |2Tb |W11
12700KF |MSI B760M G+ WiFi DDR4 |ICEBERG 240 |RTX 5060 |32G DDR4-3200 CL16 |10Tb |DK D3-B |ASUS VA27A |W11

Последний раз редактировалось Bigsun 13.10.2021 14:47, всего редактировалось 1 раз.

  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
GDM еще требует четных tWR и tRTP.
Четный tCL дает возможность установить RDWR на 1 меньше, чем нечетный, добавляет гфлопсов в линксе.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  Darak

Member
Статус: Не в сети
Регистрация: 18.04.2015
Фото: 0
artxays писал(а):
что значит ллс макс - если уровень при котором накидывает в плюс то стоит подобрать soc с чуть выше среднего лсс, на асусах насколько я помню идут с большей цифры к меньшей.

ну оно вроде не завышается относительно выставленного даже на максимальном ллс (5), но блин, если поставить ниже уровнем, то надо еще шаг или два по напряжению на soc. 1,11+ это же вообще кошмар, не? может я что-то не так делаю, или просто 1933 не для моего процессора, хотя вроде и работает якобы

_________________
5600X/ASUS TUF GAMING B550-PLUS/32Gb 3600 CL16 BL2K8G36C16U4B

  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
Darak писал(а):
1,11+ это же вообще кошмар, не? может я что-то не так делаю, или просто 1933 не для моего процессора, хотя вроде и работает якобы

кошмар это 1.3 для проца без встройки а так спокойно выставляй 1.125 и ллс средний

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Darak писал(а):
ну оно вроде не завышается относительно выставленного даже на максимальном ллс (5), но блин, если поставить ниже уровнем, то надо еще шаг или два по напряжению на soc. 1,11+ это же вообще кошмар, не?

кошмар это выходить за 1,2v+ на постоянку и то для обычных процов без встройки

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5350Mhz

  fikalik

Junior
Статус: Не в сети
Регистрация: 08.10.2021
++, я вообще за то чтобы гнать память (и видеопамять) на максимум, при этом андервольтить ядра (ядро)
Вложение:
Безымянный.png [ 4.78 КБ | Просмотров: 594 ]


  svin00

Junior
Статус: Не в сети
Регистрация: 10.04.2011
всем привет

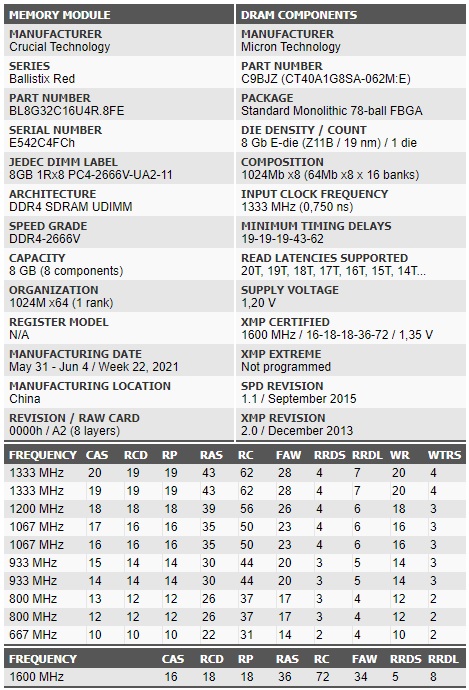

пытаюсь разогнать оперативку BL2K8G32C16U4
Вложение:
1.jpg [ 158.59 КБ | Просмотров: 505 ]

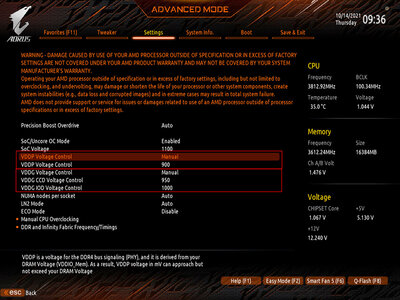

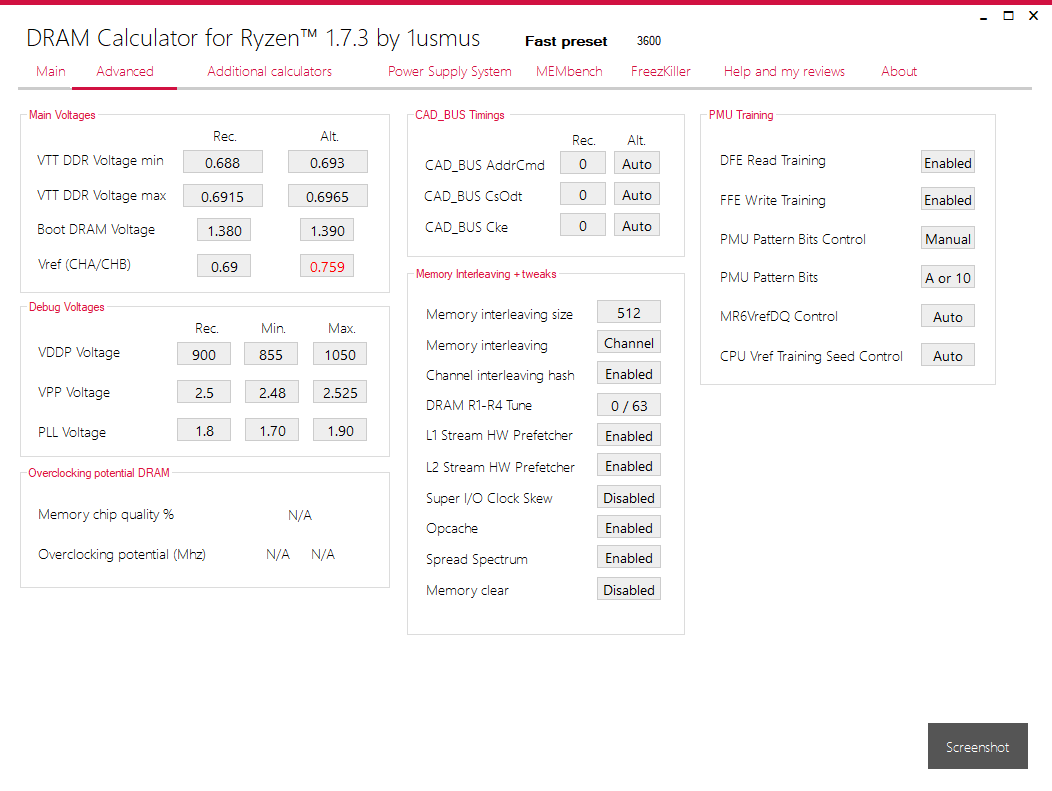

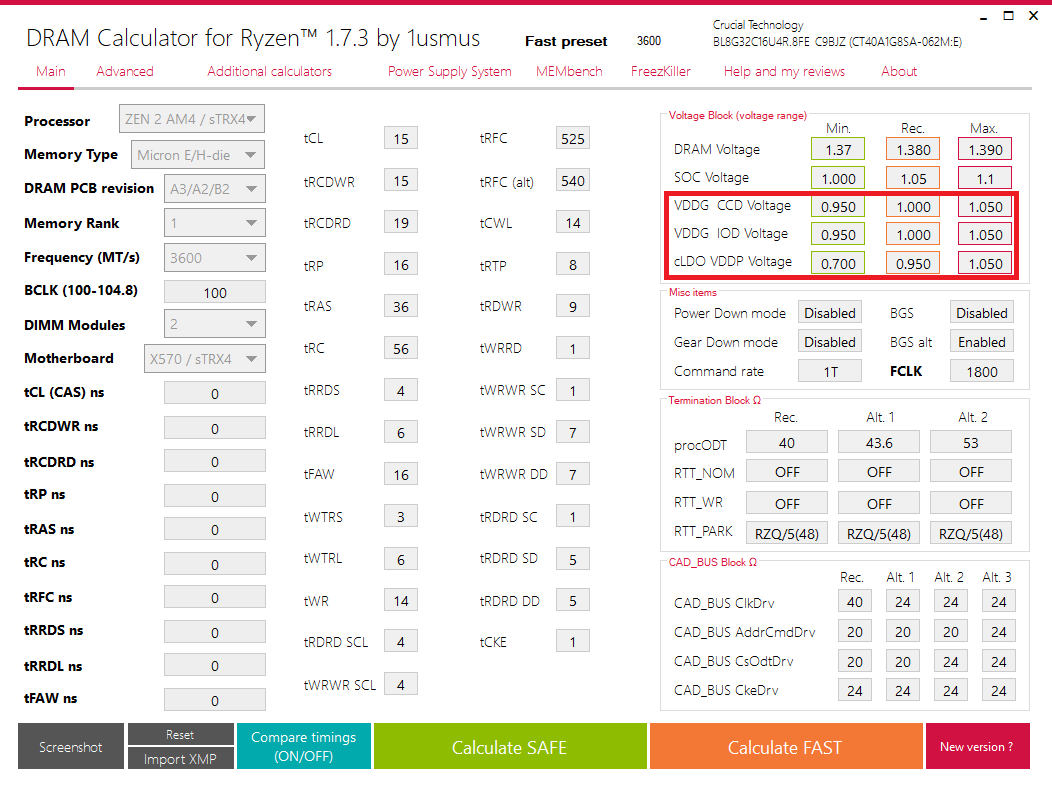

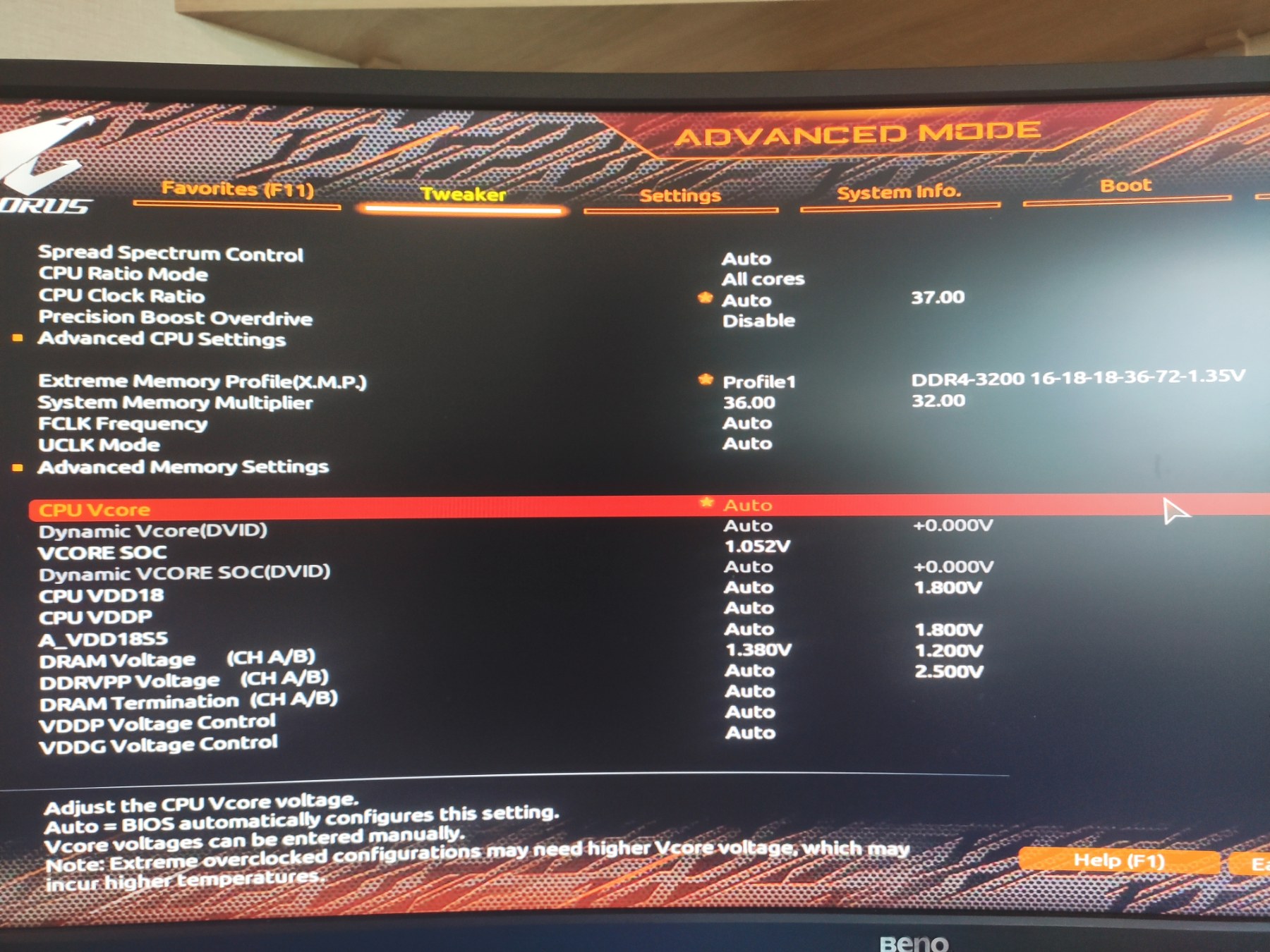

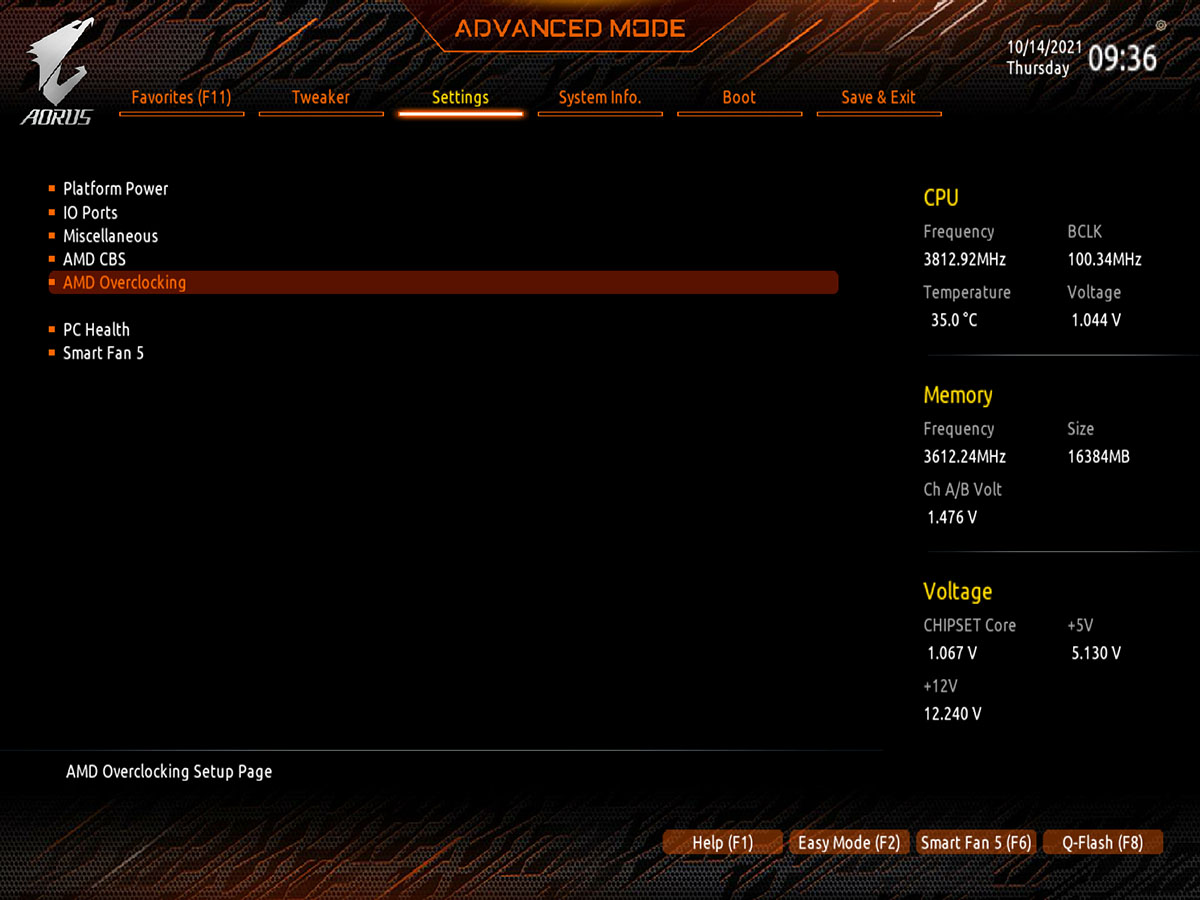

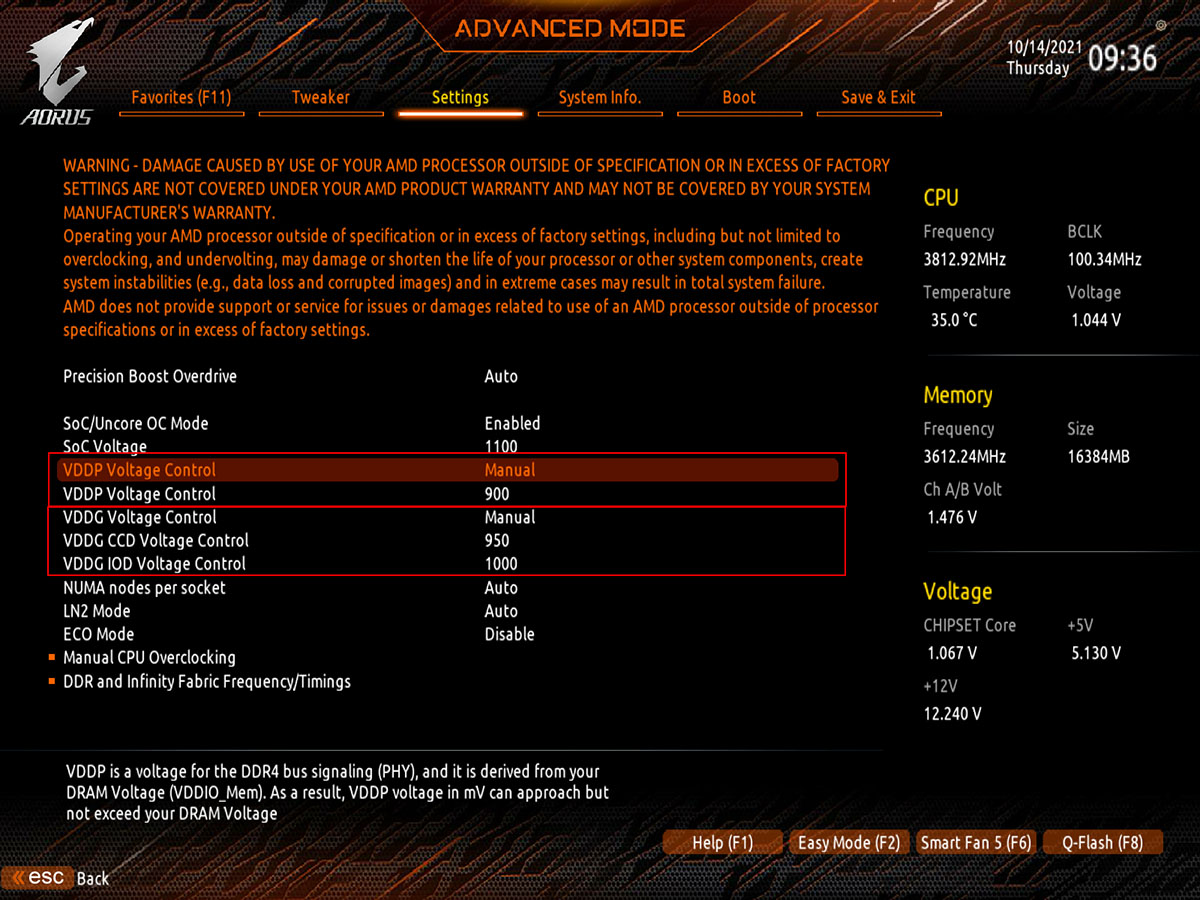

с помощью Ryzen DRAM Calculator получил значения, в BIOS GIGABYTE B550 AORUS PRO AX не все вольтажи нашёл куда внести, видно что в BIOS есть vddp voltage control и vddg voltage control, но в ручном режиме туда нельзя внести 0.950, только целое число, точку никак не поставить
Вложение:
13.1.png [ 85.11 КБ | Просмотров: 505 ]
Вложение:
2021-10-14.jpg [ 397.94 КБ | Просмотров: 505 ]
в ZenTimings их видно и они меньше рекомендованного минимума, хочется приподнять
Вложение:
ZenTimings_Screenshot_5.png [ 32.28 КБ | Просмотров: 505 ]

конечно может я зря парюсь, помогите разобраться где эти вольтажи выставить
заранее спасибо


Последний раз редактировалось svin00 14.10.2021 10:58, всего редактировалось 1 раз.

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
svin00 писал(а):
но в ручном режиме туда нельзя внести 0.950, только целое число, точку никак не поставить

0.950v=950mV (микровольт); прописывай целыми числами в биосе - в hwinfo будут привычные через ноль

_________________
https://ibb.co/Sf1jB85

  Zerg V

Junior
Статус: Не в сети
Регистрация: 30.12.2020
svin00 писал(а):
BIOS GIGABYTE B550 AORUS PRO AX не все вольтажи нашёл куда внести, видно что в BIOS есть vddp voltage control и vddg voltage control


У меня на последнем стабильном биосе для B550 AORUS PRO вот так:

скрины
Вложение:
01.jpg [ 164.83 КБ | Просмотров: 465 ]

Вложение:
02.jpg [ 299.22 КБ | Просмотров: 465 ]

В более раннем биосе было в другом разделе в Settings, но если поискать то можно найти.

Ради статистики приложу свои настройки:

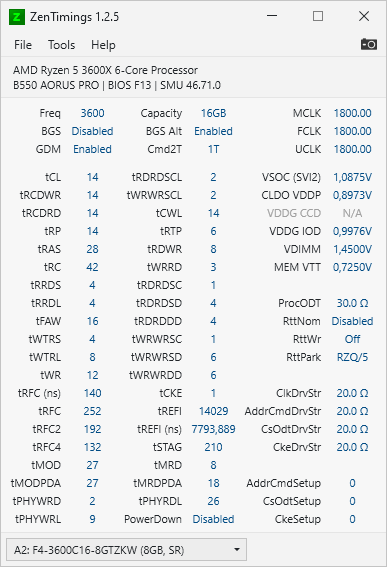

ZenTimings
Вложение:
ZenTimings_Screenshot.png [ 32.47 КБ | Просмотров: 465 ]

Проходит все возможные тесты и работает уже полгода без нареканий. Температура без нагрузки ~35°, в TM5 до 50°. Обычно выше 45° не поднимается.
Снизить напряжение не удается: если выставить VDIMM 1.43 вместо текущих 1.45, то TM5 выдает ошибки.

В принципе, можно поставить 3733 CL14, TM5 проходит, но будут WHEA 19. Даже если выставить 3733 16-16-16-16-32, все вторички в авто и VDIMM 1.5, то WHEA не пропадают. Шаманство с vsoc, vddp и vddg тоже не помогает...
Так что остановился на имеющемся варианте.

_________________
Ryzen 5 3600X, B550 AORUS PRO, G.SKILL Trident Z F4-3600C16 2x8Gb, Radeon RX 570 8Gb

  svin00

Junior
Статус: Не в сети
Регистрация: 10.04.2011
Zerg V писал(а):
в другом разделе в Settings
а есть ли разница когда меняешь значения в разделе Tweaker или Settings?
какой из конфигов для TM5 посоветуете для финального тестирования?

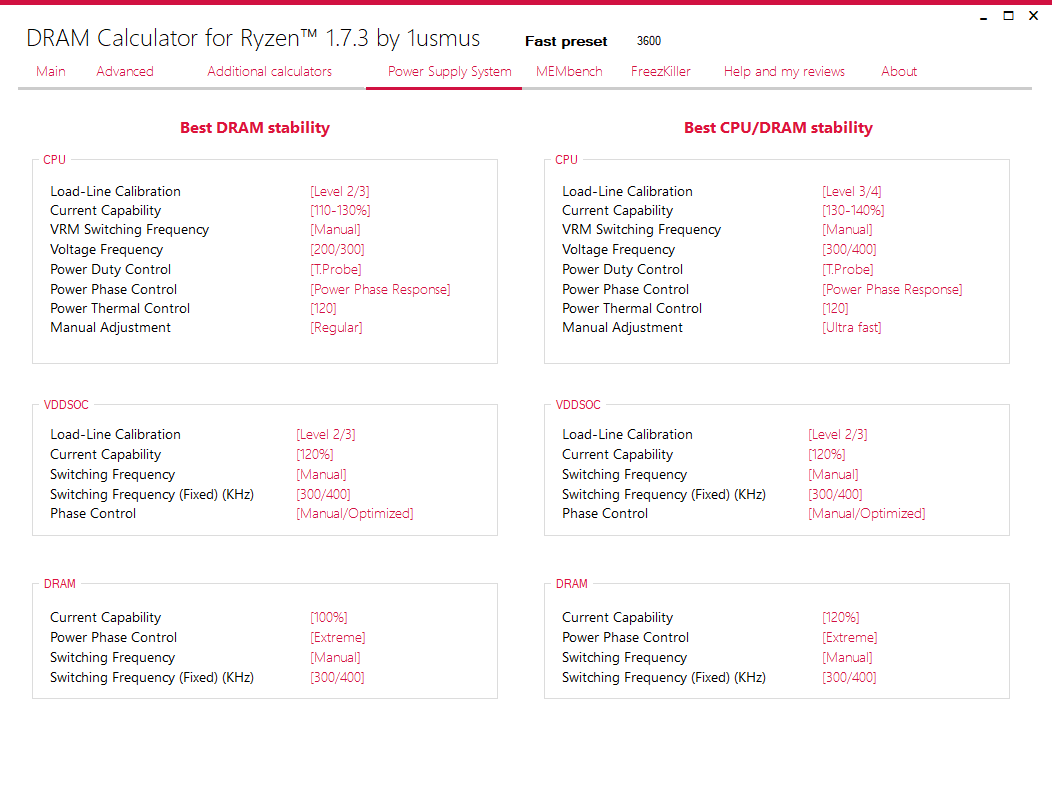

обратил внимание что там ещё есть пара вкладок с настройками BIOS, они на случай если на автомате не попрёт? или тоже важно выставить как рекомендуется для большей стабильности?
Вложение:
2021-10-14_13-04-58-683.png [ 51.38 КБ | Просмотров: 416 ]

Вложение:
2021-10-14_13-04-58-684.png [ 35.71 КБ | Просмотров: 416 ]


Последний раз редактировалось svin00 14.10.2021 12:17, всего редактировалось 1 раз.

  fikalik

Junior
Статус: Не в сети
Регистрация: 08.10.2021
Zerg V писал(а):
Шаманство с vsoc, vddp и vddg тоже не помогает...

Оно и не поможет, у тебя procodt очень низкий стоит, пробуй 48-60 ом
  DzmitryGR

Member
Статус: Не в сети
Регистрация: 08.02.2020
Фото: 12
svin00 писал(а):
какой из конфигов для TM5 посоветуете для финального тестирования?

extreme@anta777 или absolutnew, тоже от anta777

_________________
R5 5600x/ROG B550-F /GTZ 3800/IF1900 cl15 /Corsair iCUE H150i Elite /Fractal Design Ion+ Pl 860W/ RTX™3080 GRock/Odyssey g7/Silent Base 802

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35474 • Страница 1044 из 1774 • <  1 ... 1041  1042  1043  1044  1045  1046  1047 ... 1774  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: BOBKOC, o4kapik и гости: 7

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
