  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
Q-Tuzoff писал(а):
если Вы о TM5

https://disk.yandex.by/d/M3_e6peirCqfPw - универсал 2

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  Q-Tuzoff

Junior
Статус: Не в сети
Регистрация: 28.05.2017
xyligano писал(а):
удивительный ты парень)
я тебе под какую частоту тайминги рисовал?
или ты думаешь это как трусы - растянутся со временем?))

Ну так я же сразу и просил под 3733 или выше. а вы еще сказали, что вот этот ставь - мол безопасный, от него и пляшем типа.
xyligano писал(а):
ты слабовидящий или слабослышащий?))

попрошу без оскорблений, что в шапке дано, то и скачал. Тут инструкций наплодилась тьма сейчас. Какая из них нормальная откуда мне знать?
  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
Q-Tuzoff писал(а):
под 3733 или выше

3800 пробовал загружаться?

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  xyligano

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0
Q-Tuzoff писал(а):
Ну так я же сразу и просил под 3733 или выше. а вы еще сказали, что вот этот ставь - мол безопасный, от него и пляшем типа.

мне решительно по барабану что ты просил
ты делаешь то, что я скажу
и я тебе нарисовал тайминги на скрине, где в частоте FCLK указано 1800
Q-Tuzoff писал(а):
попрошу без оскорблений

без оскорблений - это не ко мне. это к маме
ко мне либо с умным видом и головой полной знаний
либо с оскорблениями в воспитательных целях
у вас от них межушный ганглий острее работает
Q-Tuzoff писал(а):
Какая из них нормальная откуда мне знать?

ты слушаешь сейчас мои советы
я ровно на одной странице с ними другому персонажу с задержками в развитии пояснил несколько раз, что конфигом юры хорошо задницу подтирать
если его на мягкой бумаге распечатать
а если хочется тестировать память, то требуется использовать конфиги, которые были созданы anta777
ты же сначала меняешь частоту, а потом ещё и тестируешь конфигом юры
т.е. прям кккккомбо, мазафакер
после этого ты просишь без оскорблений)
весело с тобой. жаль спать пора

_________________
https://telegram.me/xyligano

  Q-Tuzoff

Junior
Статус: Не в сети
Регистрация: 28.05.2017

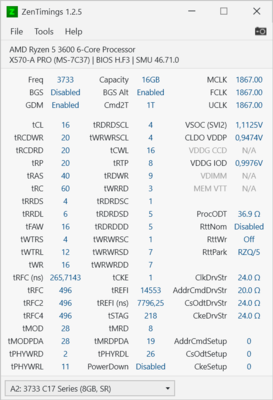

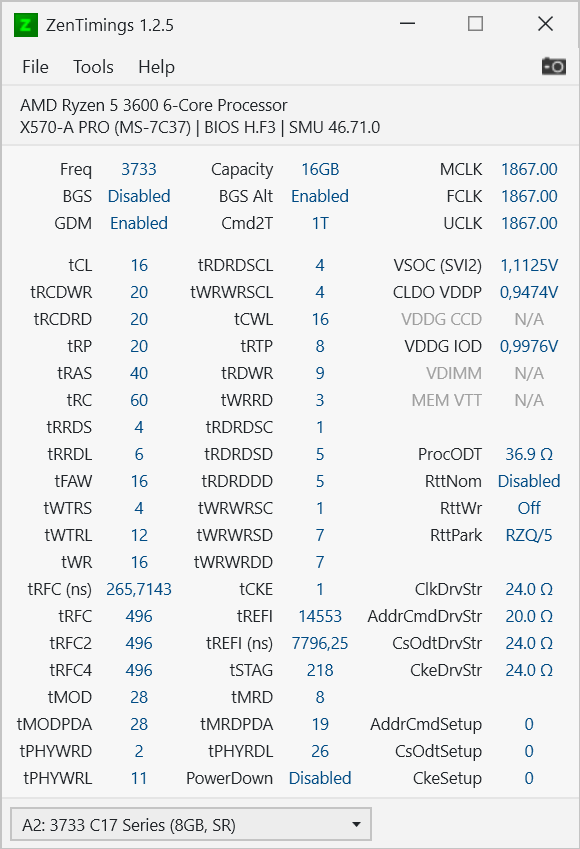

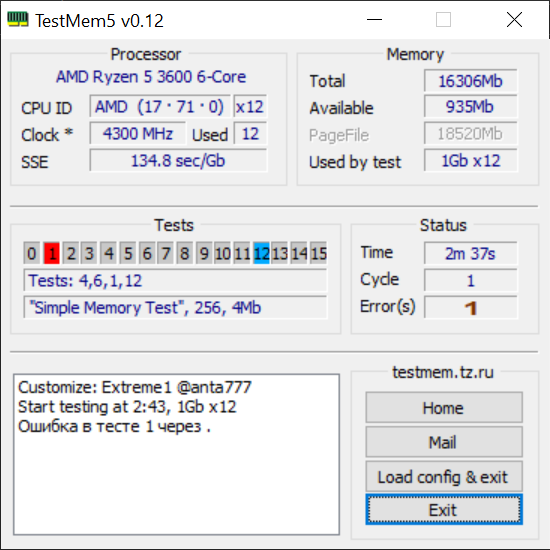

Выставил вот так и получаю ошибки.
Вложение:
ZenTimings_Screenshot3.png [ 53.5 КБ | Просмотров: 688 ]

Вложение:
TM5extreme.png [ 71.07 КБ | Просмотров: 688 ]

Хорошо, я прошу подобрать мне тайминги под 3733 или 3800. Я ж сразу сказал про это, не просил настроить под 3600 - здесь всё стабильно и из калькулятора.
  xyligano

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0
Q-Tuzoff писал(а):
Выставил вот так и получаю ошибки.

пройди пожалуйста полностью один цикл конфига universal2 с ошибками
и пришли мне скриншот на котором будет полностью развернутый на весь экран hwinfo64, zentimings и tm5 с ошибками
просто как только перейдёт на второй тест сделай скриншот и останови тест
будем искать в чём проблема

Добавлено спустя 1 минуту 27 секунд:
Q-Tuzoff писал(а):
Выставил вот так и получаю ошибки.

а почему ты поставил tRFC 496 для 3733?
тебе никто это не говорил
ВНИМАТЕЛЬНО смотри на то, что на скрине
для 3733 я тебе не правил tRFC 600
ты либо делаешь то, что я говорю
либо ставишь там что-то от балды, но сам

_________________
https://telegram.me/xyligano

  Q-Tuzoff

Junior
Статус: Не в сети
Регистрация: 28.05.2017

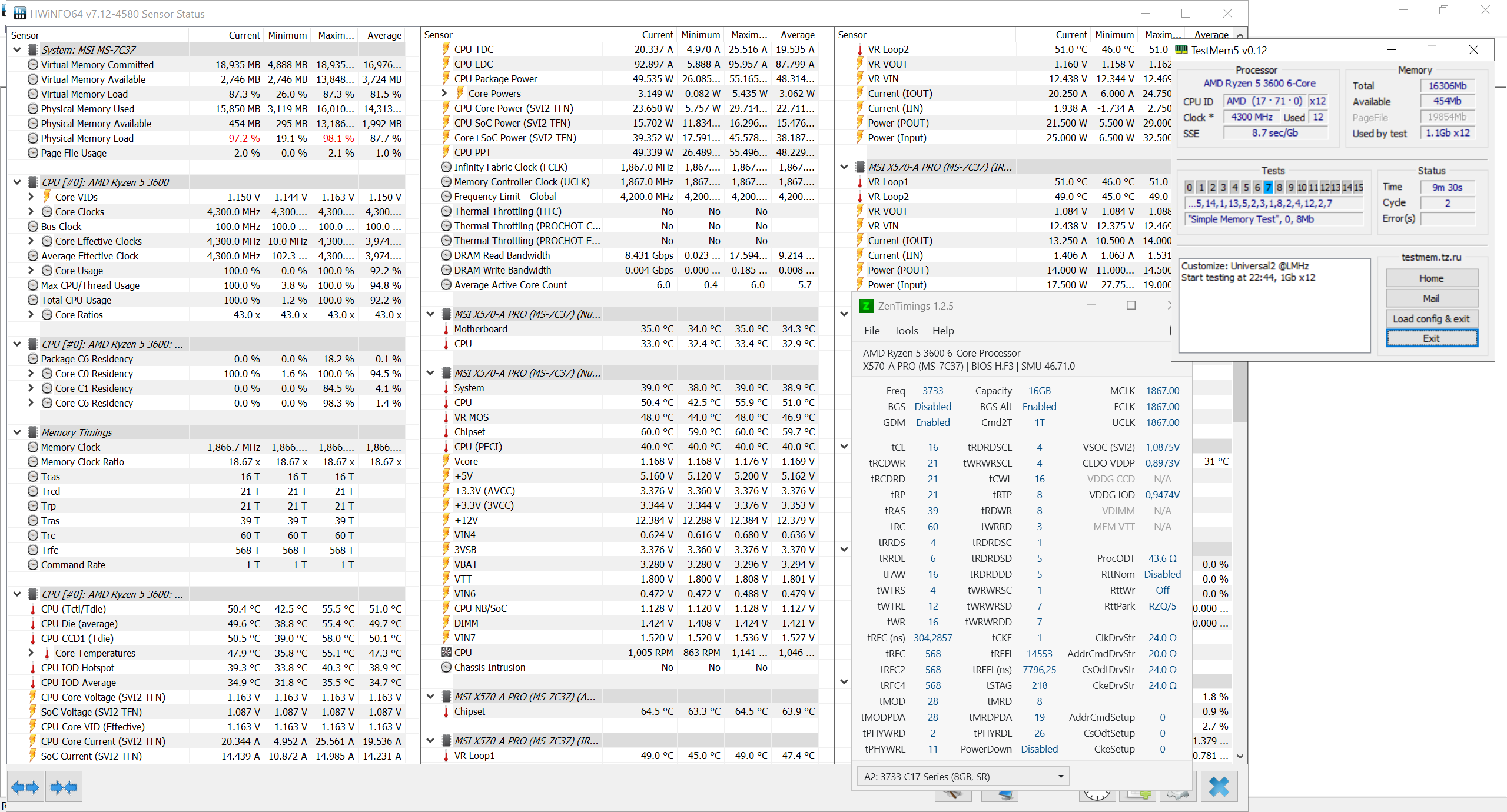

xyligano писал(а):
полностью развернутый на весь экран hwinfo64, zentimings и tm5 с ошибками

итак?

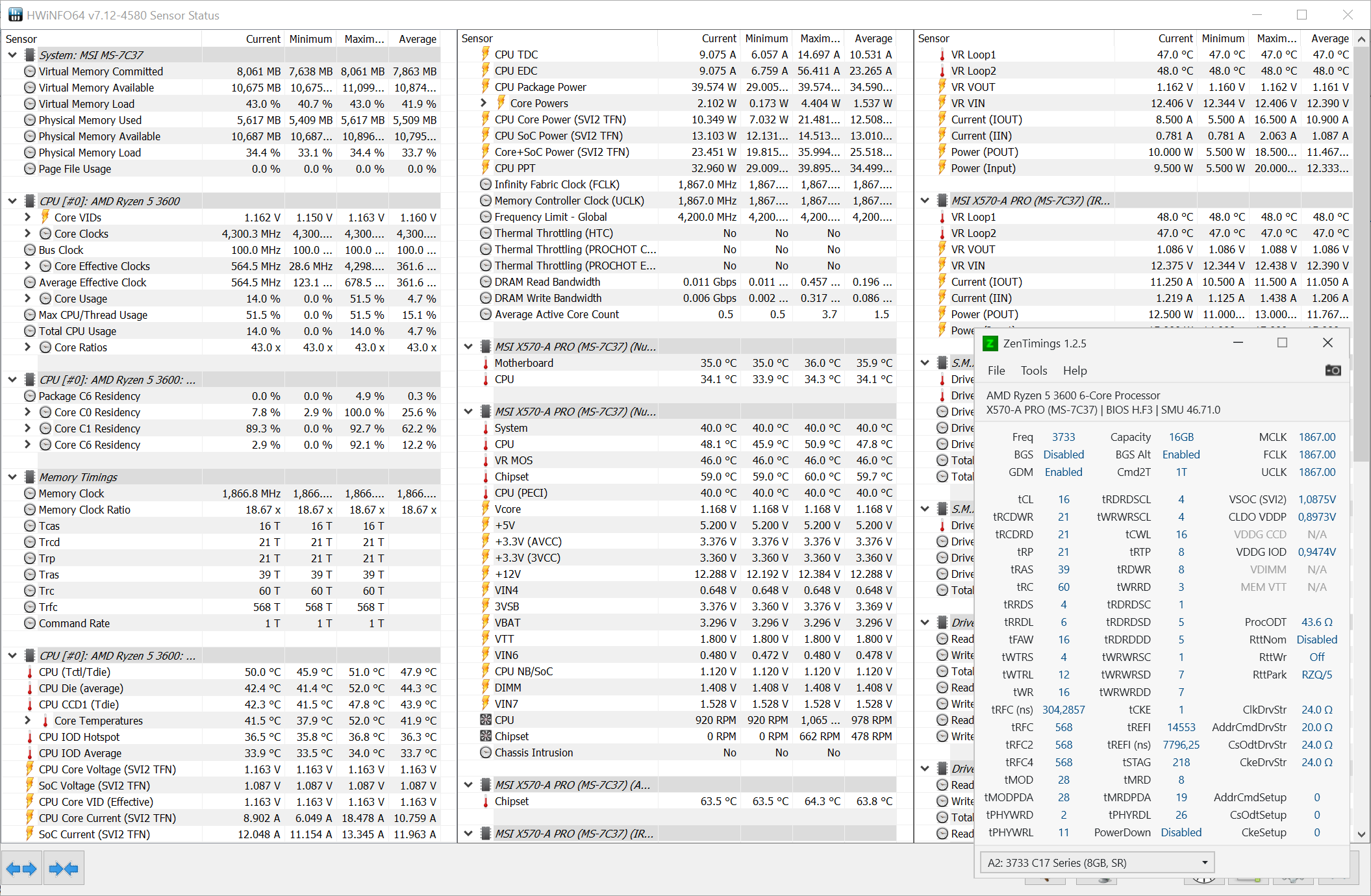

Вложение:
2021-10-18_14-44-23.png [ 545.77 КБ | Просмотров: 601 ]


  xyligano

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0
Q-Tuzoff писал(а):
так?

ты какой-то альтернативно одарённый

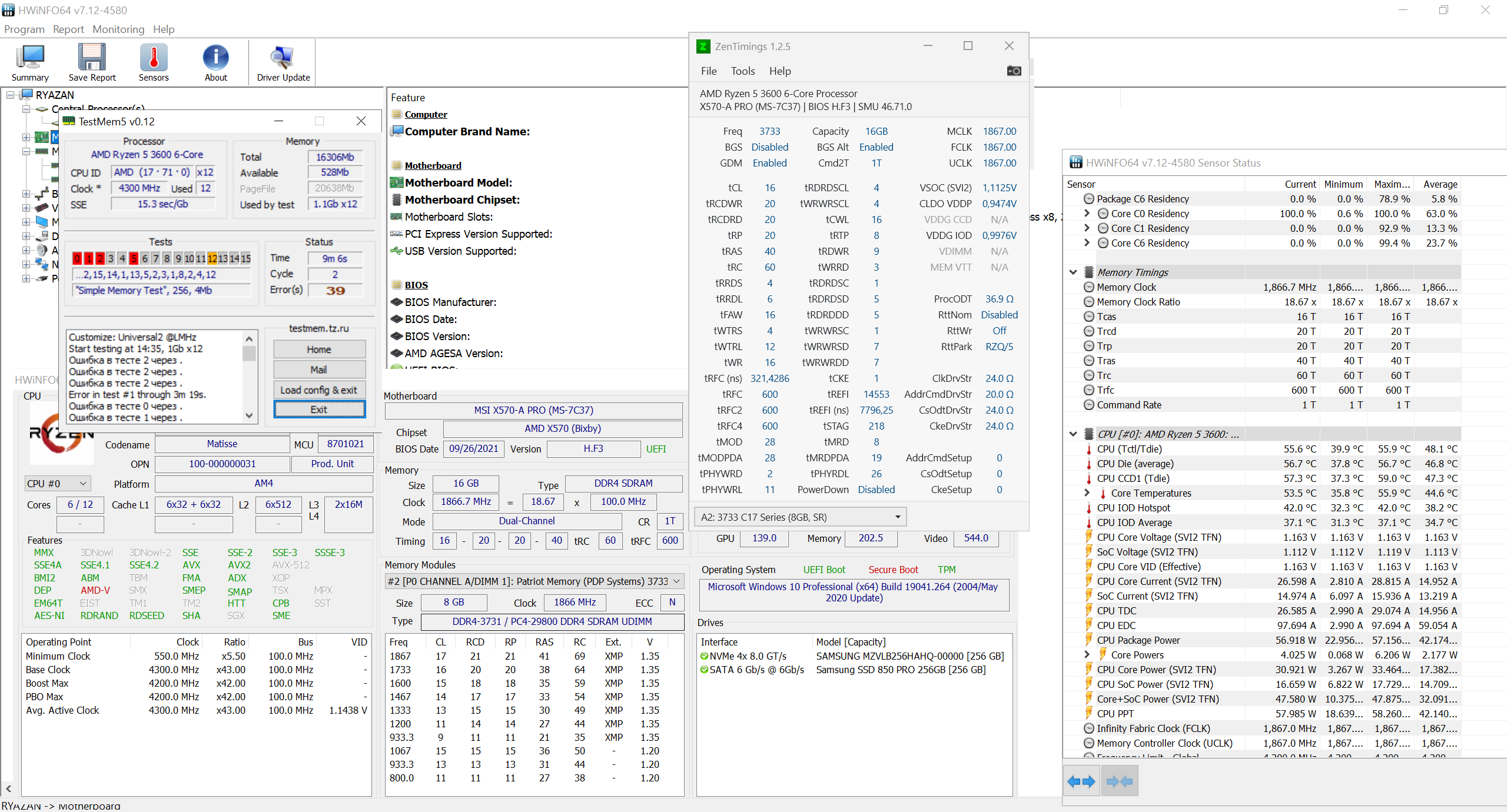

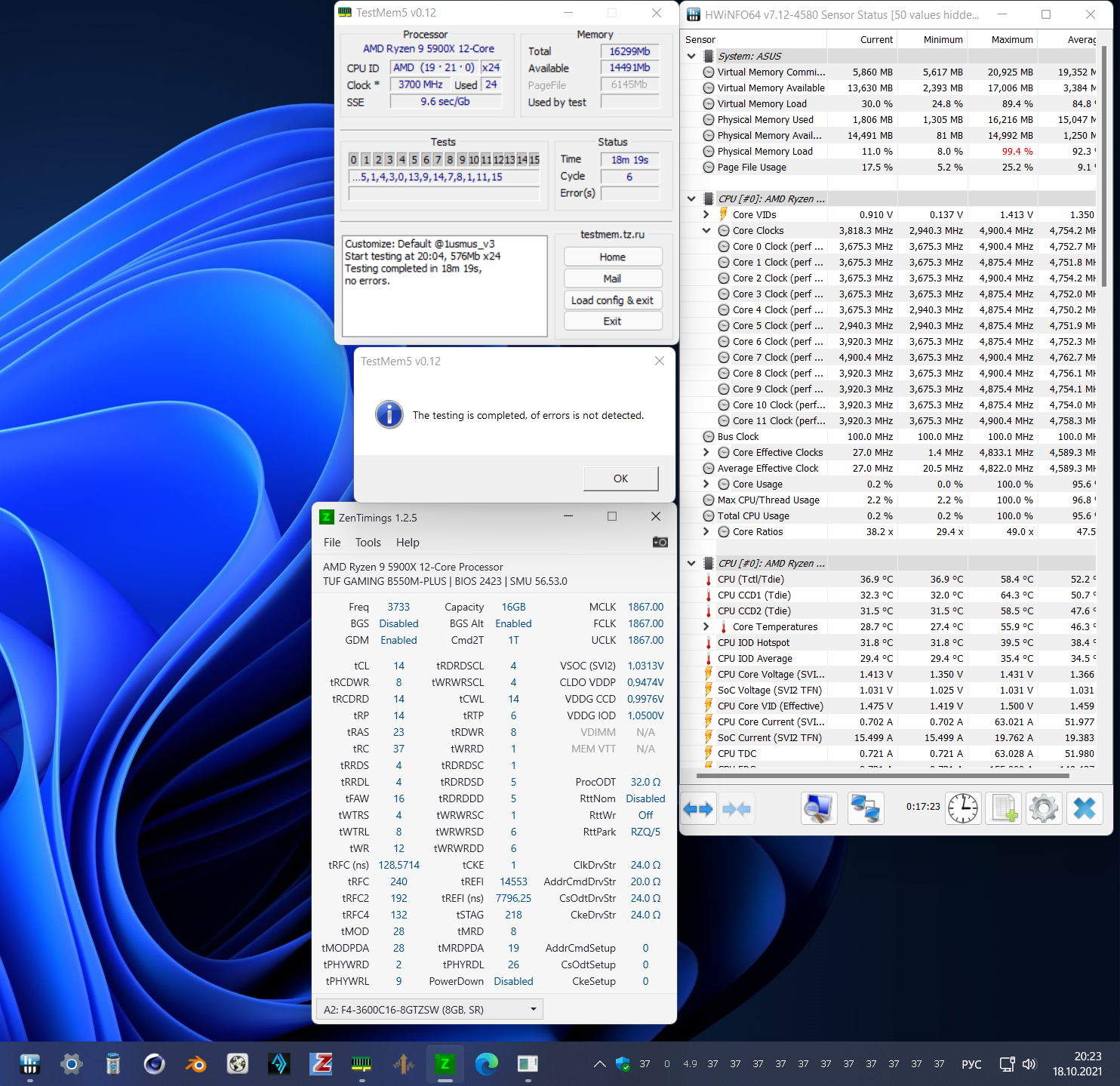

вот так
должен выглядеть скрин твой
только вместо линкс должен быть тм5 и зентайминг
а на твоём скрине я не могу увидеть половин нужной информации

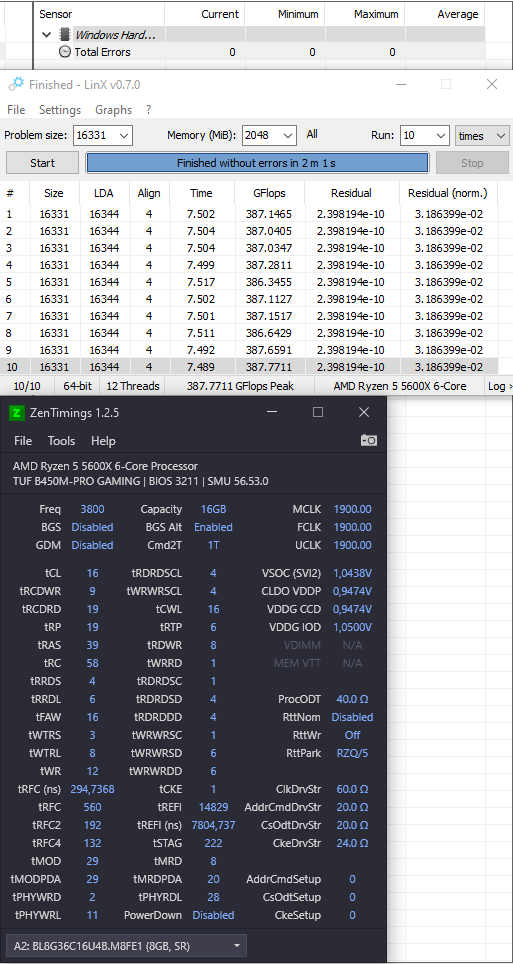

#77

тем не менее внеси вот эти правки
#77
внимательно именно так как на скрине
публикуй скрин hwinfo64 + зентайминг
и когда я тебе одобрю - запускай тм5

_________________
https://telegram.me/xyligano

  trobalt

Junior
Статус: Не в сети
Регистрация: 06.11.2018
Фото: 0
Доброго времени суток!

Какие-нибудь советы по разгону? Может быть я что-то делаю не так? Настройки из калькулятора для пресета 3800, с правками по методичке.

Конфиг:
AMD Ryzen 5 5600X Fix 4400Mhz@1.1V
ASUS TUF B450M-Pro Gaming
2x8 Crucial Ballistix (BL2K8G36C16U4B)
DRAM Voltage 1.35V
Micron rev. E 3866Mhz 2x8Gb single rank

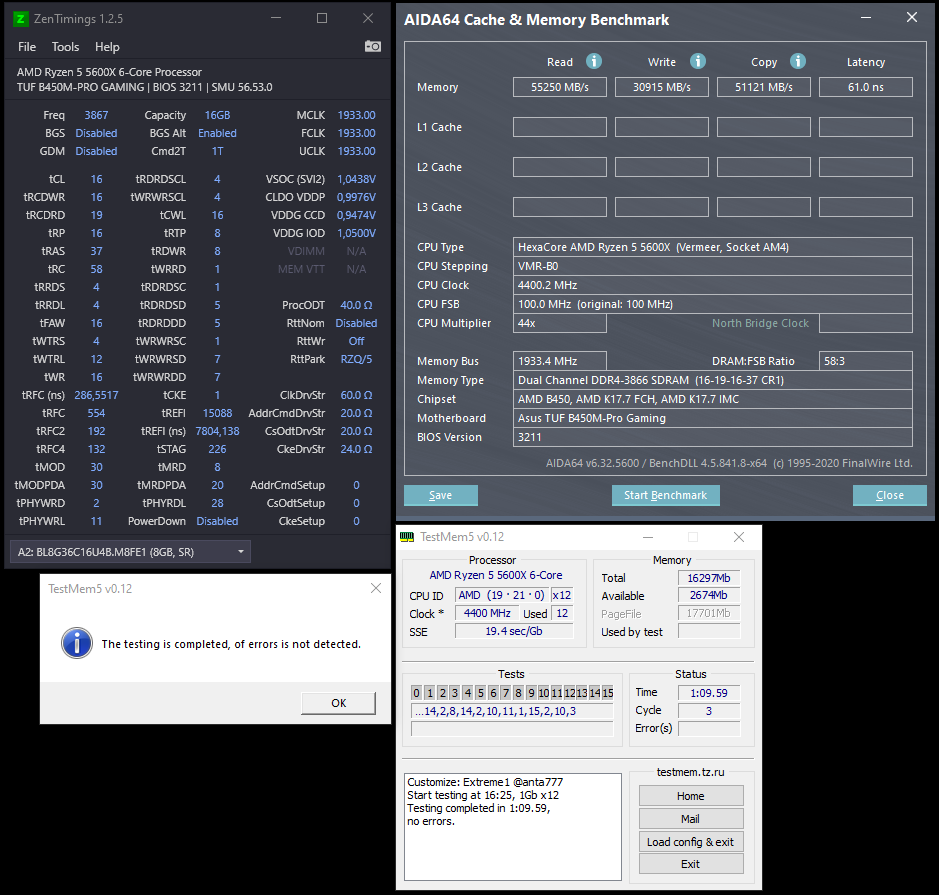

Вложение:
Комментарий к файлу: Минимум видел 59 нс
3866 1.35 cl16-19-16-16-37 anta777.PNG
3866 1.35 cl16-19-16-16-37 anta777.PNG [ 186.6 КБ | Просмотров: 589 ]

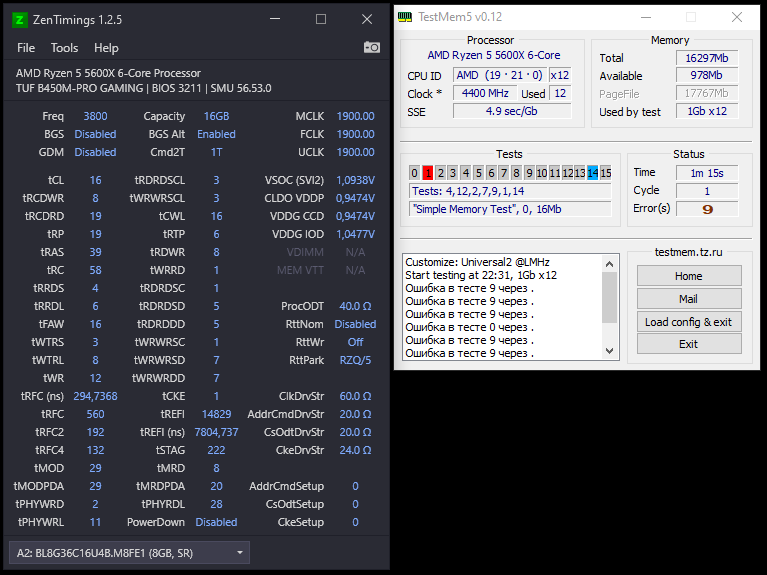

Вариант с настройками таймингов только из калькулятора
Вложение:
Комментарий к файлу: Блок CAD_BUS в авто
anta777 extreme.PNG
anta777 extreme.PNG [ 189.56 КБ | Просмотров: 589 ]

_________________
Ryzen 5 5600x/ ASUS TUF B450M-Pro Gaming/ 2x8Gb Micron rev. E BL2K8G36C16U4B/ Palit Gamerock RTX 3070Ti

  Q-Tuzoff

Junior
Статус: Не в сети
Регистрация: 28.05.2017

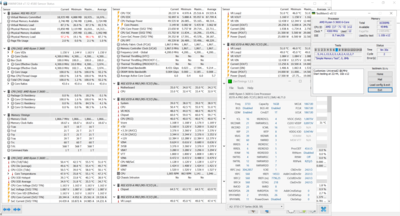

xyligano писал(а):
публикуй скрин hwinfo64 + зентайминг

Вложение:
2021-10-18_15-51-45.png [ 426.71 КБ | Просмотров: 566 ]


Последний раз редактировалось Q-Tuzoff 18.10.2021 16:15, всего редактировалось 1 раз.

  anta777

Moderator
Статус: Не в сети
Регистрация: 10.06.2011
trobalt
RCDWR=8
RP=19
RAS=39
RC=58
можно пробовать снижать RC вместе с RAS : 57/38,56/37 и так далее
WTRL=6(7,8)
WTRS=3
WR=12(10)
RTP=6(5)
SCL(оба)=2 или 3
RFC=560

CLDO VDDP снизить

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  xyligano

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0
Q-Tuzoff писал(а):
Скрытый текст

пиши какой-то текст что ли
а то мне не на что цитату поставить даже
пока без правок Андрея пройди универсал один цикл и покажи что получится

_________________
https://telegram.me/xyligano

  trobalt

Junior
Статус: Не в сети
Регистрация: 06.11.2018
Фото: 0
anta777 писал(а):
CLDO VDDP снизить

0.95 достаточно? VDDG CCD и VDDG IOD в автоматическом режиме.

При указанных вами таймингах я даже универсальный пресет пройти не могу,
хотя подкинул 1.4V на память, 1.1 на SOC, снизил частоту до 3800 и поднял частоту ЦП до 1.2V.
Такие дела
Вложение:
3800 1.4 errors universal preset.PNG
3800 1.4 errors universal preset.PNG [ 57.74 КБ | Просмотров: 475 ]

В экстрим пресете ТМ5 спустя минуту ловлю синий экран.

_________________
Ryzen 5 5600x/ ASUS TUF B450M-Pro Gaming/ 2x8Gb Micron rev. E BL2K8G36C16U4B/ Palit Gamerock RTX 3070Ti

  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
trobalt писал(а):
При указанных вами таймингах я даже универсальный пресет пройти не могу,
хотя подкинул 1.4V на память

Так у тебя GDM off, ты WHEA проверял?:
RDWR поднять до 9
оба SCL поднять до 4
SD/DD тайминги с 5/5 и 7/7 понизить до 4/4 и 6/6

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  trobalt

Junior
Статус: Не в сети
Регистрация: 06.11.2018
Фото: 0
artxays писал(а):
ты WHEA проверял?

Вот, сейчас на 3800 проверил.
WHEA
Вложение:
linx whea.PNG
linx whea.PNG [ 69.87 КБ | Просмотров: 425 ]


artxays писал(а):
RDWR поднять до 9
оба SCL поднять до 4
SD/DD тайминги с 5/5 и 7/7 понизить до 4/4 и 6/6

С этими таймингами вернулся на DRAM Voltage 1.35, SOC 1.05 и прохожу универсальный тест.
Экстремальный буду пробовать завтра.

_________________
Ryzen 5 5600x/ ASUS TUF B450M-Pro Gaming/ 2x8Gb Micron rev. E BL2K8G36C16U4B/ Palit Gamerock RTX 3070Ti

  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
trobalt писал(а):
вернулся на DRAM Voltage 1.35

на кой черт? 1.4 оставь и soc 1.1, кто тебя просил кроме таймингов что то менять?

Добавлено спустя 33 секунды:
trobalt писал(а):
сейчас на 3800 проверил

хватает минуты линкса

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  trobalt

Junior
Статус: Не в сети
Регистрация: 06.11.2018
Фото: 0
artxays писал(а):
1.4 оставь и soc 1.1

И на этих вольтажах проходить экстрим пресет?

_________________
Ryzen 5 5600x/ ASUS TUF B450M-Pro Gaming/ 2x8Gb Micron rev. E BL2K8G36C16U4B/ Palit Gamerock RTX 3070Ti

  everardmorris

Junior
Статус: Не в сети
Регистрация: 16.10.2021
Фото: 4
The KMS писал(а):
пробуй tRRDL=4, SCL=2. ProcODT снижай, 32 должно ехать. Циклов 6 сделай в пресете ТМ5.

"Двушки" не поехали, сразу ошибки. Шесть циклов, по 3 подряд. tRRDL и ProcODT нормально, спасибо.
61375

Непрерывные 6 циклов(исправил).
Вложение:
6.png [ 1.21 МБ | Просмотров: 394 ]

позже заметил по скринам, что завышен VDDG IOD 1.0500V. Видать когда VSOC крутил, немного промахнулся по запаре. :D
Уже исправил :
VSOC 1.0500V
VDDG CCD 0.950V
VDDG IOD 0.950V
CLDO VDDP 0.900V

_________________
R5900X/ Asus TUF Gaming B550M-Plus/ 2x8 G.Skill@3733/ True Spirit 140 Power(Kryonaut [TG-K-001-RS])

Последний раз редактировалось everardmorris 18.10.2021 20:55, всего редактировалось 3 раз(а).

  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
trobalt писал(а):
И на этих вольтажах проходить экстрим пресет?

универсал закончился?

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  Q-Tuzoff

Junior
Статус: Не в сети
Регистрация: 28.05.2017
xyligano писал(а):
пока без правок Андрея пройди универсал один цикл и покажи что получится

вот
Вложение:
2021-10-18_22-54-01.png [ 512.12 КБ | Просмотров: 928 ]


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 1050 из 1778 • <  1 ... 1047  1048  1049  1050  1051  1052  1053 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 14

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
