Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Phenomenum

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 23.06.2019
Фото: 0
ager29 писал(а):
В таблице в шапке именно такие tRAS и tRFC. Там ошибка?

Если отличаются от приведенной формулы, то да.

_________________
R9 7900X+Thermalright FS 140 / ASUS Rog Strix X670E-A / G.Skill Trident 6200 CL30 / RX 7900 XTX Sapphire Nitro+ / Thermaltake Toughpower PF1 1050W / Fractal Meshify 2

  Anem

Member
Статус: Не в сети
Регистрация: 03.09.2019
Фото: 17

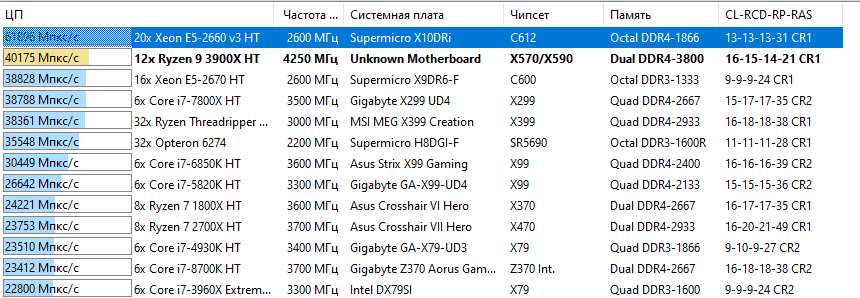

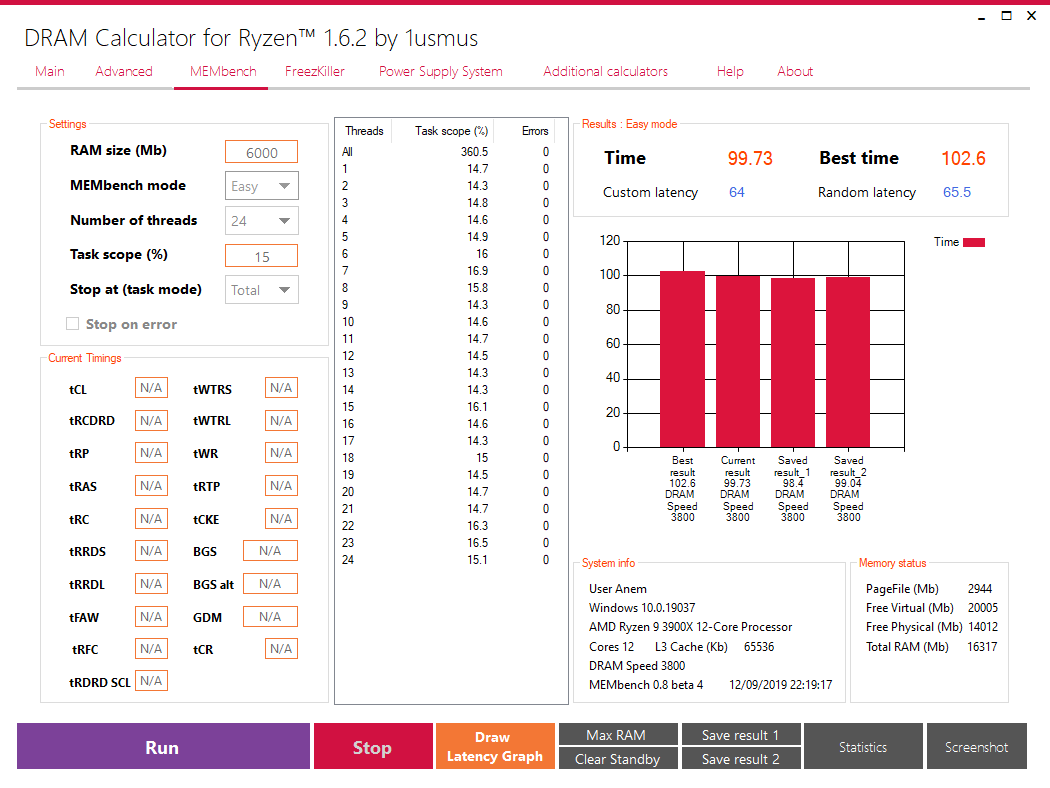

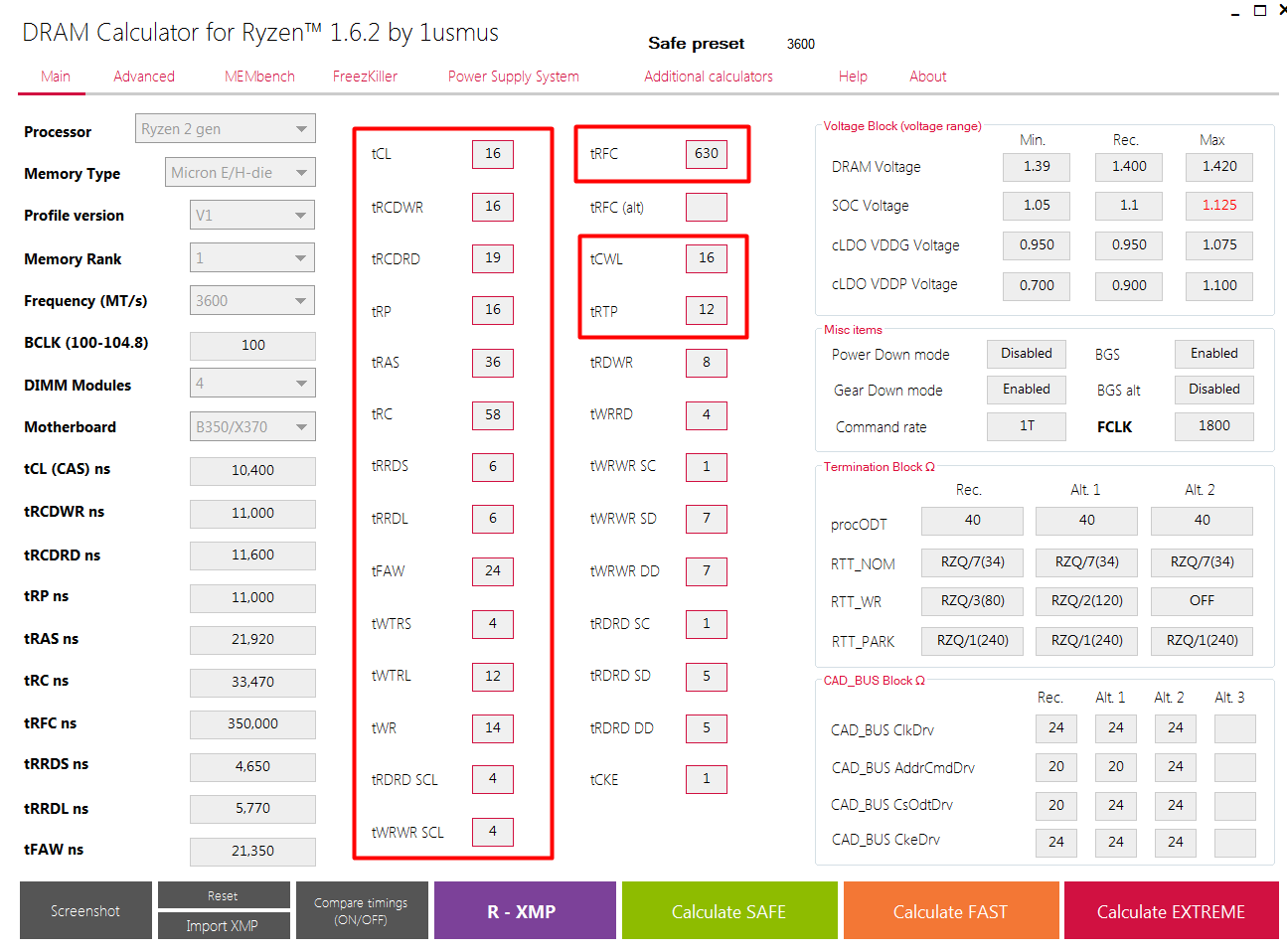

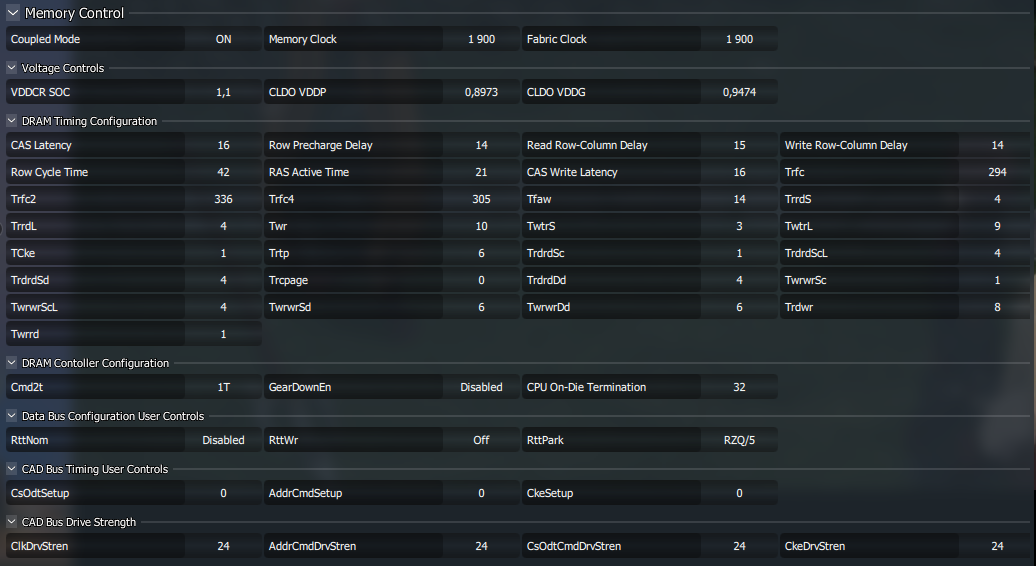

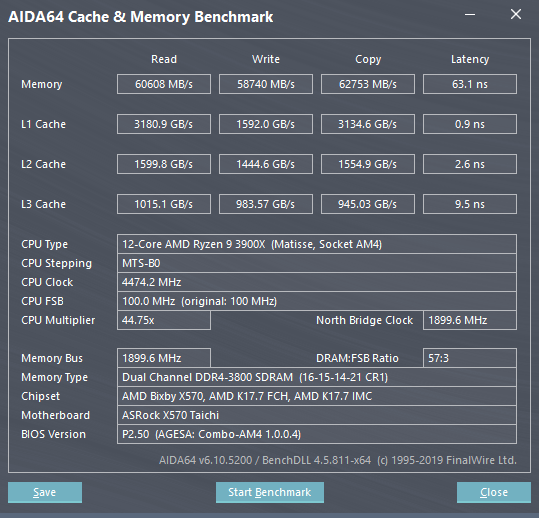

Делюсь личным рекордом. Для этого рекорда у меня обдувается оперативная память. Иначе она прогревается до 60 градусов, а так только до 50 при стресс тесте.
Напряжение на памяти 1.392 В, ограничиваю себя на 1.4 В, не хочу выше. Причём 1.392 В это минимум для данных таймингов, выше эффекта не даёт вплоть до 1.4 В, а ниже уже отсутствует стабильность.

Вложение:
cachemem.png [ 92.12 КБ | Просмотров: 1651 ]

Вложение:
Аннотация 2019-12-10 063634.png
Аннотация 2019-12-10 063634.png [ 230.82 КБ | Просмотров: 1651 ]

Вложение:
Аннотация 2019-12-10 193444.png
Аннотация 2019-12-10 193444.png [ 47.37 КБ | Просмотров: 1651 ]

Вложение:
Аннотация 2019-12-09 222251.png
Аннотация 2019-12-09 222251.png [ 72.17 КБ | Просмотров: 1651 ]


  ximix

Member
Статус: Не в сети
Регистрация: 17.03.2012
Фото: 1
Phenomenum писал(а):
В калькуляторе выбираете необходимую память(Micron E-die), частоту, поколение zen, жмёте R-XMP, дальше нужно выбрать желаемый пресет (safe/fast/extreme).
Затем уже в биосе в AI Tweaker меняете частоту памяти, fclk, вольтажи и в AI Tweaker/DRAM timing control вбиваете тайминги, proc_odt, cad_bus и т.п.
Всё на этом.


Я все это делаю, как вы и написали. Притом выбираю исключительно safe параметры. У материнской платы в биосе есть два разных варианта установки таймингов (находятся в разных местах подменю), и не понятно в какой из них вбивать, притом если ыбиывть ы подменю адвансед, то он тупо не хочет сохранять а берет все значения с подменю AI.

_________________
#1 5800x3d -30pbo + Strix b550-e + XFX 6800XT OC+ 64 e-Die 3666-16
#2 12400 oc 5.320 1.21v +Riptide b660 + 3080 Vulcan + 16 b-Die 3466-14

  Spaik

Member
Статус: Не в сети
Регистрация: 23.06.2017
Откуда: Беларусь
Фото: 14
ximix писал(а):
и не понятно в какой из них вбивать, притом если ыбиывть ы подменю адвансед, то он тупо не хочет сохранять а берет все значения с подменю AI.

Тайминги нужно редактировать только в AI Tweaker/DRAM timing control
И по поводу таймингов TRFC2 и TRFC4 - их трогать не нужно.

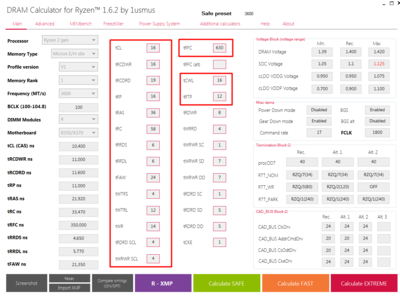

Вбивайте только выделенные блоки таймингов, остальное авто
Вложение:
Screenshot_3.png [ 109.46 КБ | Просмотров: 1596 ]

Если старта не будет, то вручную попробуйте вбить все cad_bus, RTT, proc_odt из калькулятора для 4 DIMM модулей.

_________________
Ryzen 7800x3d+Custom Loop/Asus ROG Strix B650E-F Gaming/2x32GB@6500cl30/Palit GameRock OmniBlack RTX 4080 16GB/CORSAIR RM850x

Последний раз редактировалось Spaik 10.12.2019 15:52, всего редактировалось 3 раз(а).

  cert

Member
Статус: Не в сети
Регистрация: 30.01.2019
Откуда: Москва
Фото: 3
ximix писал(а):
Этот совет не помог. :( Я пытаюсь разобраться зачем два разных подменю с настройками таймингов.

У всех так на 3х00, приоритетнее в AMD Overclocking - настраивается из Ryzen Master (можно оставить в авто - тогда в обычном меню материнки нужно настраивать)

_________________
♦ Ryzen 5 3600@4350 ✚ Performa & NF-P12 redux-1700 ♦ TUF B450-Pro ♦ BLS2K16G4D30AESE 2x16Gb 3733cl16 ♦ 970 EVO ♦ MSI 1070ti ✚ Nitro VG270UP ♦

Последний раз редактировалось cert 11.12.2019 8:29, всего редактировалось 1 раз.

  Arky

Junior
Статус: Не в сети
Регистрация: 31.10.2019
Здравствуйте. Имею 2 плашки Hynix AFR. Заметил что при tFAW 16 заместо 34 дает прибавку в производительности 15% в мембенче, но в тесте стабильности присутствуют несколько ошибок. Можно ли как нибудь ужать tFAW до 16 пожертвовав другими таймингами(кроме CL)?
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Arky писал(а):
Здравствуйте. Имею 2 плашки Hynix AFR. Заметил что при tFAW 16 заместо 34 дает прибавку в производительности 15% в мембенче, но в тесте стабильности присутствуют несколько ошибок. Можно ли как нибудь ужать tFAW до 16 пожертвовав другими таймингами(кроме CL)?

сделай не 16,а 18-20

_________________
AM4 R7 1700X=4500Mhz,R5 2500X=4650Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz
AM3 FX-8300=5700Mhz
FM2 A4-5300=5508Mhz,A10-7860k=5350Mhz

  Arky

Junior
Статус: Не в сети
Регистрация: 31.10.2019
Remarc писал(а):
сделай не 16,а 18-20

Иногда при повышении даже больше ошибок валит, работает стабильно на 25(возможны очень редкие ошибки), плюс минус от этого значения и уже ошибки, хз как это работает)
  Didirot

Junior
Статус: Не в сети
Регистрация: 19.12.2014
Товарищи поведайте почему на плате asrock B450M Pro4 с процем rayzen 3600 две плашки CRUCIAL Ballistix Sport LT BLS2K8G4D30AESBK 8gb не хотят разгонятся выше 3200?
На сайте производителя написано, что (ОС) мода с процессорами матисс нету, но в тоже время в различных обзорах видно как примерно такая же конфигурация гонится до 3600.
В целом удалось разогнать память до 3400 стабильно с 14 таймингами, но тест в Аиде показал, что память вообще не разогналась скорости чтения записи были такие же как на дефолтных 2400.
В чем прикол собственно?

PS BIOS обновил до 3.88 (1.0.0.4 agesa)


Последний раз редактировалось Didirot 10.12.2019 18:40, всего редактировалось 1 раз.

  ximix

Member
Статус: Не в сети
Регистрация: 17.03.2012
Фото: 1
Spaik Спасибо огромное. Примерно разобрался. Пока завел в safe режиме на 3733. (мембенч что в драм калькуляторе -119). Подскажите еще если делать fast режим, что выдает драм калькулятор, то сразу вбивать те тайминги что выдает калькулятор или как то постепенно, каждый раз тестируя?

Добавлено спустя 2 минуты 8 секунд:
cert Спасибо. Просто я не знал что там есть такие приоритеты, теперь немного разобрался!

_________________
#1 5800x3d -30pbo + Strix b550-e + XFX 6800XT OC+ 64 e-Die 3666-16
#2 12400 oc 5.320 1.21v +Riptide b660 + 3080 Vulcan + 16 b-Die 3466-14

  qwerttttyy

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 24.06.2019
cert писал(а):
У всех так, приоритетнее в AMD Overclocking
ну не у всех наверн,а у владельцев 3000-х райзенов. у меня нет там никакого AMD Overclocking
Didirot писал(а):
что (ОС) мода с процессорами матисс нету
патамушта все что выше 3200 мгц для Matisse это и есть overclocking

Добавлено спустя 2 минуты 11 секунд:
Didirot писал(а):
не хотят разгонятся выше 3200
что значит не хотят? выше 3200 прям вообще не стартуют или ошибки в тестах?

_________________
Crosshair VI Hero_R7_1700,3900mhz_4x8gb b-die_3500mhz_palit_GTX 1070

  Didirot

Junior
Статус: Не в сети
Регистрация: 19.12.2014
qwerttttyy писал(а):
что значит не хотят? выше 3200 прям вообще не стартуют или ошибки в тестах?



Я же написал 3400 запустилась с 14 таймингами но тест в аиде показал что память фактически имеет дефолтную(уровня 2400) скорость но низкую латентность 71 вроде. При этом проходит тесты без ошибок. Тайминги выставлял про райзен калькулятору + руководство что в шапке висит.
Вот интересно почему такое.
3600 уже вообще не запускается.
  ager29

Member
Статус: Не в сети
Регистрация: 07.08.2019
Фото: 1
Didirot писал(а):
PS BIOS обновил до 3.88 (1.0.0.4 agesa)

Может в этом дело? В калькуляторе не заявлена версия 1.0.0.4
+ фактически может и не стартует на 3400, а сбрасывает до 2400 при неудачном запуске.
GDM включен?


Последний раз редактировалось ager29 10.12.2019 20:22, всего редактировалось 1 раз.

  r2dsf

Moderator
Статус: Не в сети
Регистрация: 13.01.2017
Откуда: Московская обл.
Anem :beer:
Спасибо за перевод статьи!

_________________
MSI Z890 Carbon | Intel U9 285K | 2x24GB DDR5-7200 | Sapphire Nitro 7900 XTX
Asus X870E Extreme | AMD 7950x3d | 2x48GB DDR5-6200 | Zotac AMP RTX 5070Ti

  froz-777

Member
Статус: Не в сети
Регистрация: 12.08.2007
Народ, не гонюсь за рекордами, обновлял комп для работы, не хватило 32гб, сегодня докупил еще 32, боялся что вообще не заведется, мол пишут что 4 плашки сильно грузят контроллер. Память крусиал баллистик 3200, выставил частоту 3600, все остальное попробовал авто, в итоге все 64 гб стартанули на 3600 с таймингами 16-18-18-36-72, по сути дэфолт для профиля xmp, напруга на памяти судя по датчику 1,35-1,36, тесты аиды вроде проходит, математической точности мне не нужно, погонял игру одну, вылетов не было, оставить так? Да, по тестам чтение 52, запись 29, задержка чуть увеличилась, была 71, стала 72.
  Leon75

Member
Статус: Не в сети
Регистрация: 18.01.2013
Откуда: РФ
Фото: 939
froz-777 писал(а):
оставить так?

Прогони тм5 с экстремальным конфигом от анта777, или мт86+, а еще лучше, если сделаешь тест ими обеими по очереди.
Потеряешь 7....8 часов вне пк, но зато будешь знать о стабильности озу.....

_________________
B550M Steel Legend
5800X 4100/1.075
ALF III 240
AES 3800 CL16 32 Gb
KFA2 RTX 3080Ti SG
Legion GX PRO 850W Gold
970 EVO+ 2х2тб
LG 27GL83A-B
JONSBO D30

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Leon75 писал(а):
Прогони тм5 с экстремальным конфигом от анта777, или мт86+

или с профилем от 1usmus v3

_________________
AM4 R7 1700X=4500Mhz,R5 2500X=4650Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz
AM3 FX-8300=5700Mhz
FM2 A4-5300=5508Mhz,A10-7860k=5350Mhz

  lDevilDriverl

Member
Статус: Не в сети
Регистрация: 18.04.2014
Фото: 23
froz-777 ager29 Didirot оформите нормально свой вопрос, а то у меня машуну чуть вправо тянет, не знаете че?

Добавлено спустя 4 минуты 14 секунд:
Leon75 анту тут не гоняют!

Добавлено спустя 33 секунды:
Remarc полностью согласен)

_________________
1. 5950x c8hw bdie 6800xt, 6900xt

  Leon75

Member
Статус: Не в сети
Регистрация: 18.01.2013
Откуда: РФ
Фото: 939
lDevilDriverl, почему не гоняют, я гоняю, ибо в моем случае v3 в 10 циклов не находит ошибок там где находит экстремальный конфиг от анта777 в 3 цикла....
Да и не только я один гоняет его конфиги....

_________________
B550M Steel Legend
5800X 4100/1.075
ALF III 240
AES 3800 CL16 32 Gb
KFA2 RTX 3080Ti SG
Legion GX PRO 850W Gold
970 EVO+ 2х2тб
LG 27GL83A-B
JONSBO D30

  1usmus

Advanced member
Статус: Не в сети
Регистрация: 07.06.2017
Откуда: Persey omicron
Leon75
Наверно не будет открытием америки факт существования ошибок которые появляются в следствии теплового резонанса на сигнальных линиях или банального нарушения соотношения качественного сигнала/шум. Любой тест это покажет через 8 часов.
Профили для ТМ5 не изменяют концепцию программы, которую задумал автор, потому во всех гайдах указанно несколько тестовых программ, что вполне логично и универсально. Суть моего профиля не в ноухау (которе опять повторюсь придумать невозможно в данном случае) а в банальном увеличении времени тестирования, но как оказалось существуют люди которые попытались придать смысл профилю и выставить это в глазах публики в качестве собственных достижений.

_________________
Twitter -> @1usmus

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35435 • Страница 106 из 1772 • <  1 ... 103  104  105  106  107  108  109 ... 1772  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 53

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
