Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
Art21 писал(а):
Не понял где и что смотреть? и поясните для чего делать данную процедуру?

Что непонятного в словах "самая последняя строчка?" Процедуру делать, чтобы убедиться что проц может в 4000 без ошибок.

Добавлено спустя 1 минуту 2 секунды:
Art21 писал(а):
и данных напряжений CCD/IOD в биосе найти не могу. прошивка последняя.

На некоторых платах "начального" уровня вырезано, но должно находиться в АМД оверклокинг

Добавлено спустя 4 минуты 25 секунд:
odvolk10 писал(а):
Зафиксировал проц на 47.50 по обоим CCX на 1.300V + LLC3, вроде нормализовался кеш. Прошлый скрин - проц сток, только озу.

Это нереально на такой частоте проца, всё у тебя норм было. Настрой проц нормально.

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  odvolk10

Member
Статус: Не в сети
Регистрация: 09.11.2019
Откуда: Карелия|СПб
artxays писал(а):
Это нереально на такой частоте проца, всё у тебя норм было. Настрой проц нормально.

А если отборник? ;)
  Pavel_Kn

Junior
Статус: Не в сети
Регистрация: 29.10.2021
The KMS писал(а):
Согласен с megabox по чипам, достаточно будет настроить тайминги на частоте 3200, кидай ZT.

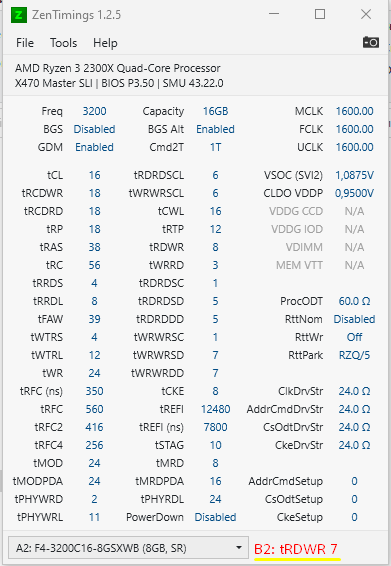

Вложение:
ZT.png [ 33.37 КБ | Просмотров: 650 ]

Может что я неправильно "вытворяю" но опишу свои действия:

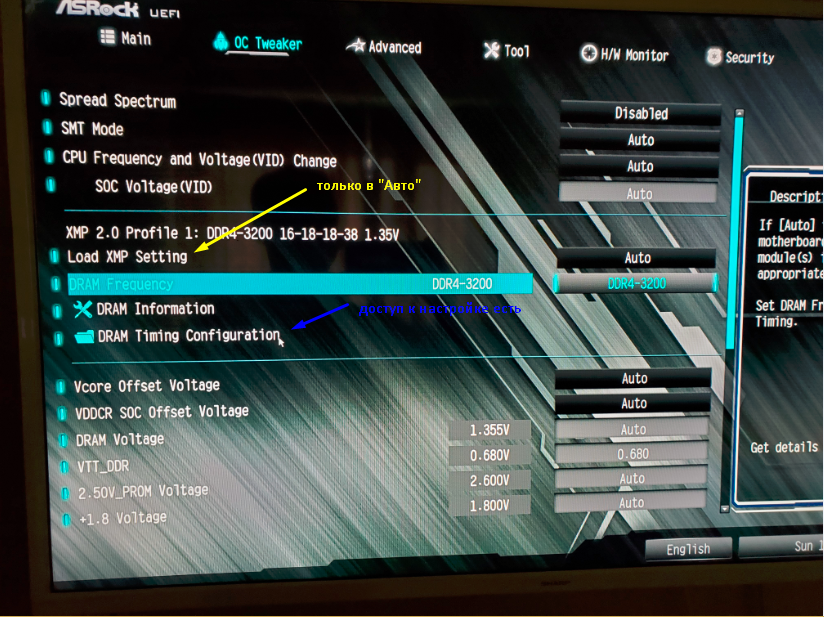

как я понял XMP - не используем, но полностью его отключить "Disamble" - такой опции нет, см. скрины:
Вложение:
2.png [ 1.02 МБ | Просмотров: 650 ]

а) рассчитываю с помощью ryzen_calc - и вношу в Bios посчитанные данные, но память не под каким соусом не стартует (рассчитывал хотя бы для 3333mhz) - не загружается пк, гудит, пищит✈ - через время, запускается на 2133mhz);
Такие пироги :old_redface: ...
  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
odvolk10 писал(а):
А если отборник?

А если отборник то тоже сомнительно - в 99% процессоров 2й ссд берёт на 100-150мгц меньше. И охлаждаешь чем? У меня 4500/4400 при 1.1625в а для 4500 на все ядра нужно 1.23в.

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  jsth

Member
Статус: Не в сети
Регистрация: 12.11.2005
Откуда: Москва
Pavel_Kn писал(а):
рассчитываю с помощью ryzen_calc - и вношу в Bios посчитанные данные, но память не под каким соусом не стартует (рассчитывал хотя бы для 3333mhz) - не загружается пк, гудит, пищит✈ - через время, запускается на 2133mhz);

1. Обычно нужно много параметров вносить, не только тайминги, но и напряжения, сопротивления, параметры тренировки.
2. У вас может память на дубовых чипах, которая выше частоты XMP не едет (часто бывает такое с массовыми корсарами).
3. Пробуйте разгон по старинке: очень высокие тайминги (иногда можно авто), напряжения (DRAM, SoC, IO) и сопротивления (они могут отличаться для разных чипов, иногда стоит экспериментировать), постепенно повышайте частоту IF и DRAM, пока комп будет загружаться. При нахождении потолка памяти, проводите оптимизацию таймингов.
  odvolk10

Member
Статус: Не в сети
Регистрация: 09.11.2019
Откуда: Карелия|СПб
artxays писал(а):
А если отборник то тоже сомнительно - в 99% процессоров 2й ссд берёт на 100-150мгц меньше. И охлаждаешь чем? У меня 4500/4400 при 1.1625в а для 4500 на все ядра нужно 1.23в.

46.50 по обоим CCX на 1.15000V LLC3. Ниже скорее не получится. 1.12500V выдало ошибку (нехватка вольтажа).

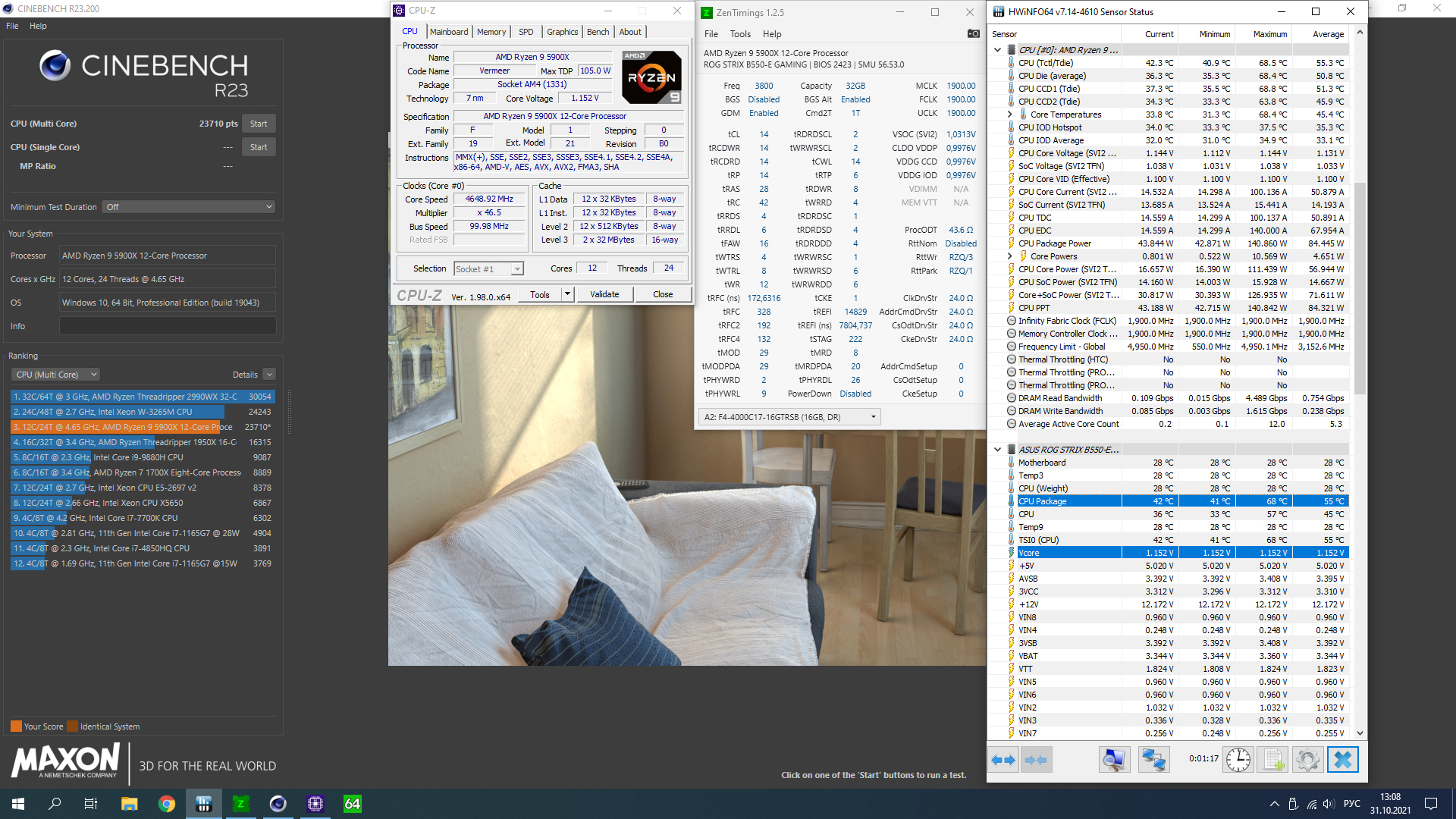

результат
Вложение:
2021-10-31_130825.jpg [ 1.68 МБ | Просмотров: 637 ]

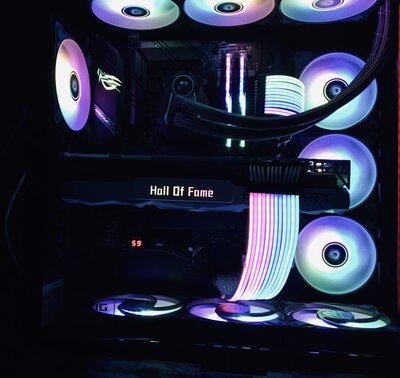

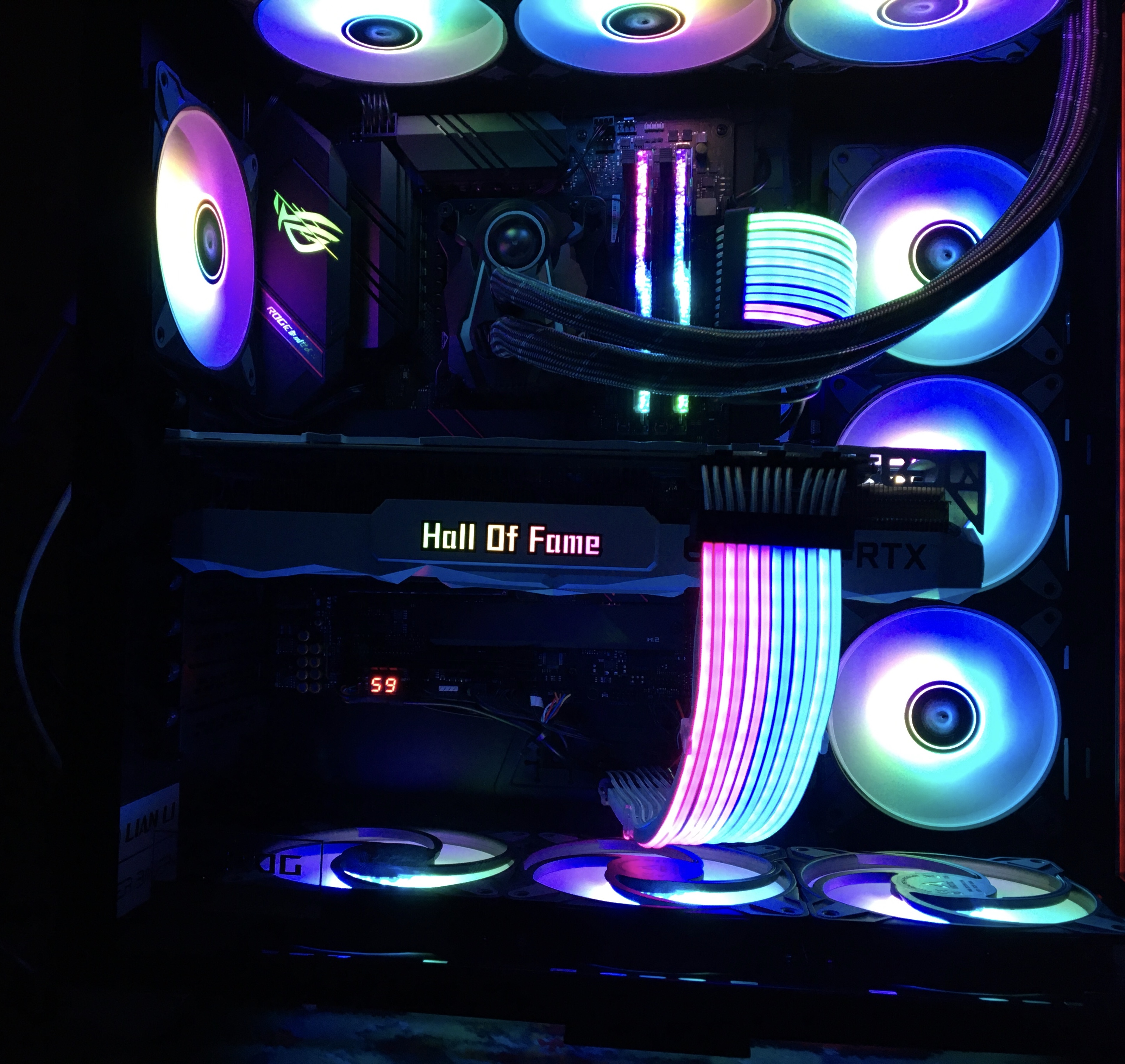

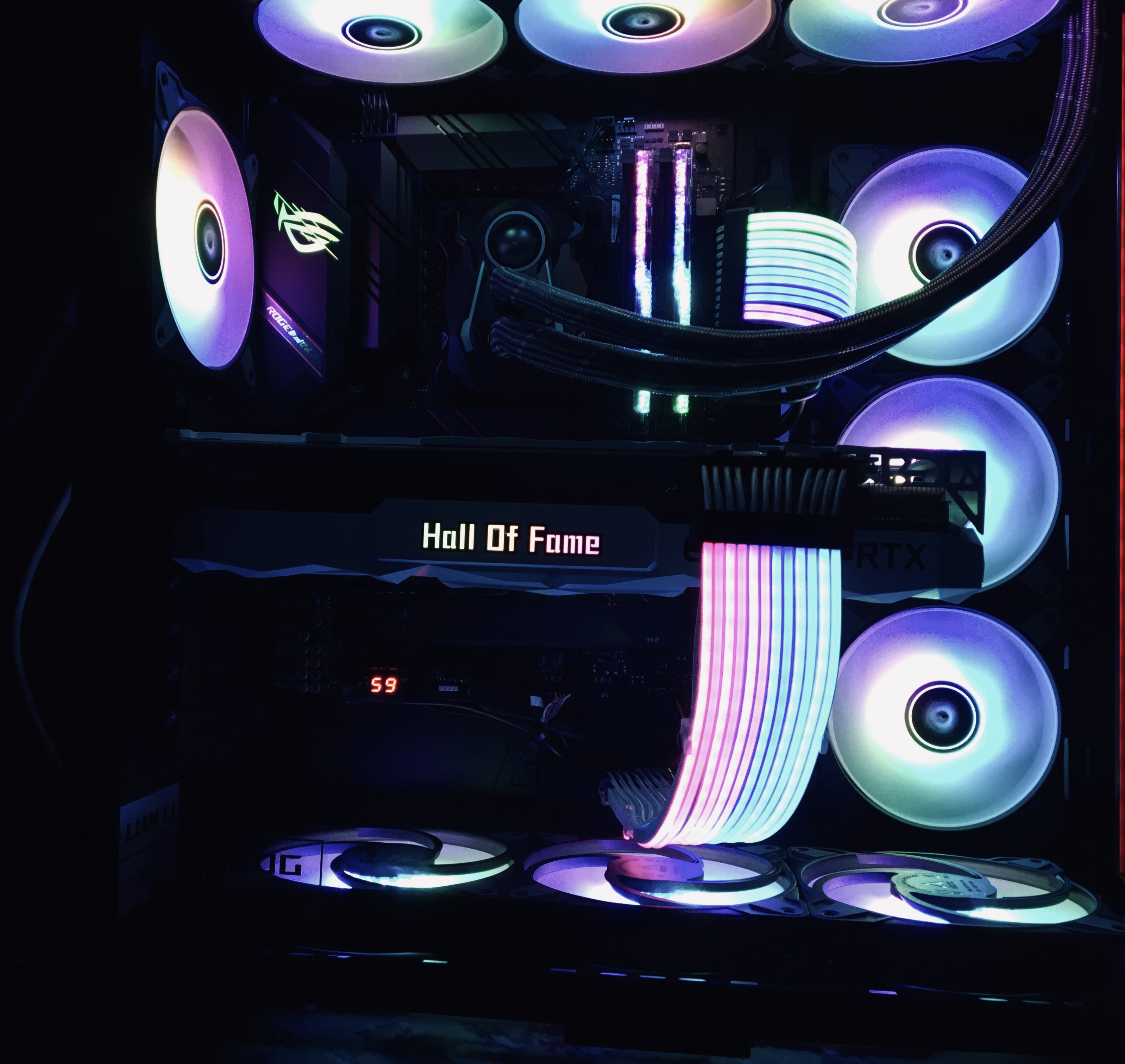

Охлаждаю так:
тык
Вложение:
IMG_1993.jpg [ 1.83 МБ | Просмотров: 637 ]
Вложение:
IMG_1994.jpg [ 1.5 МБ | Просмотров: 637 ]


  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
odvolk10 слабо и неверно, в личку отписал.

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  Melorzn

Member
Статус: Не в сети
Регистрация: 03.07.2020
Вложение:
e8b94e4cee08ee0562120bc1b29ee177.png [ 32.33 КБ | Просмотров: 479 ]

Добрый вечер подскажите как правильно выставить TRFC, при выставлении из калькулятора Trfc /2/4.. только одно значение, как найти для других? Получилось что при выставление и у остальных значение стало идентичное

_________________
RYZEN 5600x/MSI b450 gaming plus max/RTX 3070 MSI Gaming Z trio/Kingston HyperX 3600RGB cl16/be quite SYSTEM POWER 700w/CORSAIR Carbide SPEC-DELTA RGB

Последний раз редактировалось Melorzn 01.11.2021 3:25, всего редактировалось 2 раз(а).

  Art21

Junior
Статус: Не в сети
Регистрация: 31.10.2014

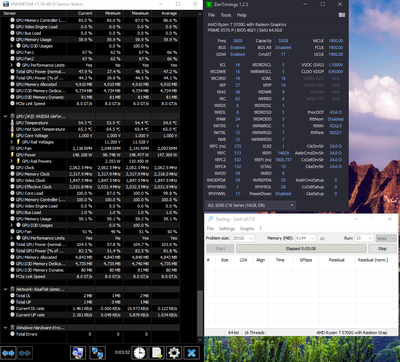

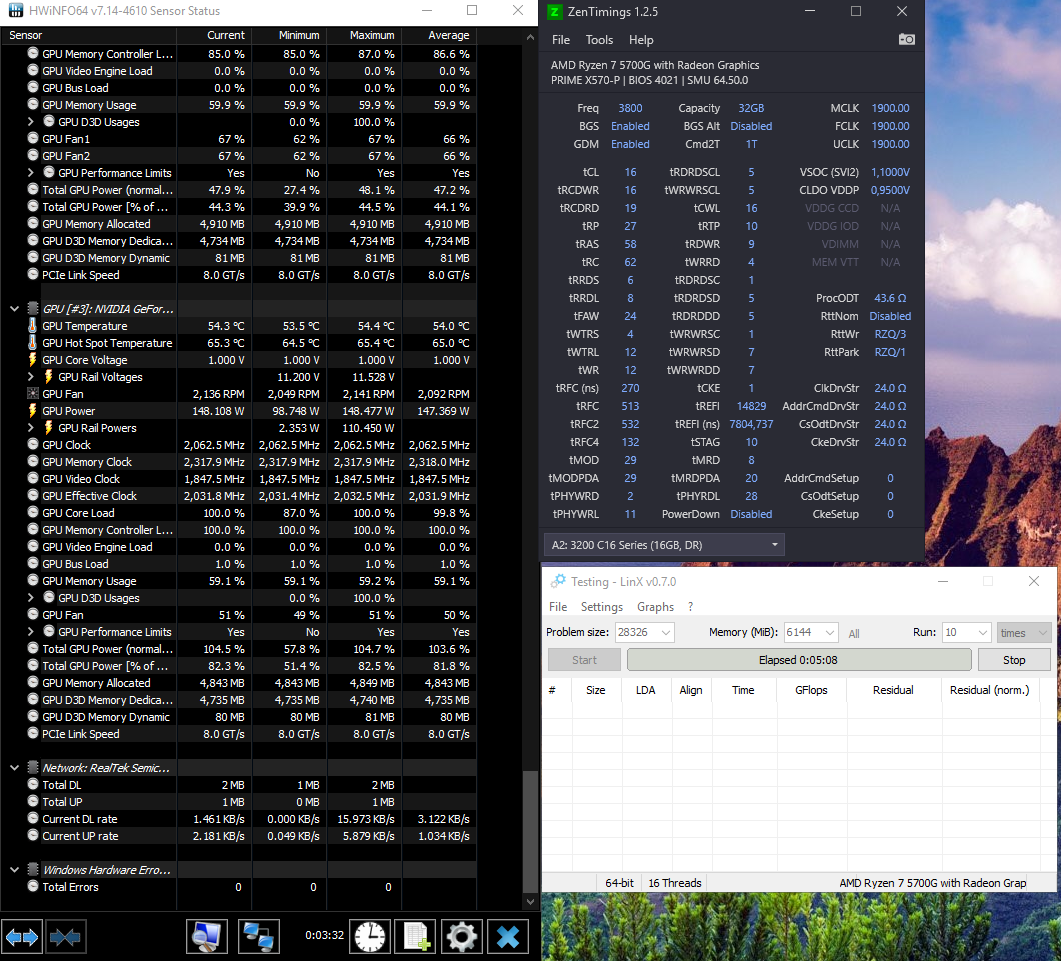

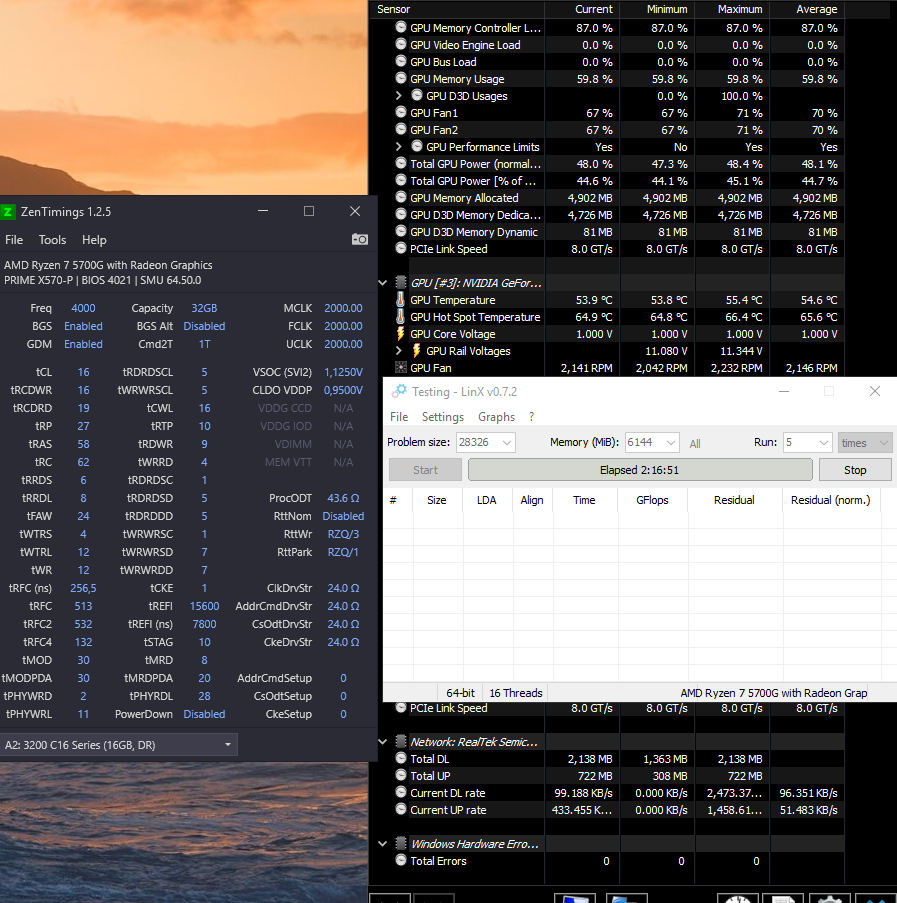

artxays
Вложение:
22222.png [ 260.69 КБ | Просмотров: 574 ]

_________________
AMD Ryzen 7 5700G
ASUS PRIME X570-P
Patriot Viper 4 Blackout PVB432G320C6K DDR4 - 2x 16ГБ

  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
Art21 https://mega.nz/file/49wCiKIA#jPQMugbDl ... CYco4dkzc8 зачем ждать 2 часа, если очевидно, что ничего не происходит? Там 5 мин макс.

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  Art21

Junior
Статус: Не в сети
Регистрация: 31.10.2014
artxays я просто пустил тест и забыл

пс. по вашей ссылке тест вырубил комп. выставлял 6к проверку. вырубило за 1-2 минуты

_________________
AMD Ryzen 7 5700G
ASUS PRIME X570-P
Patriot Viper 4 Blackout PVB432G320C6K DDR4 - 2x 16ГБ

  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
Art21 писал(а):
по вашей ссылке тест вырубил комп. выставлял 6к проверку.

Значит проц работает нестабильно или слабый охлад и перегрев. Попробуй 1 цикл 2мб или зафиксируй проц 4.0 1.1в

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
Melorzn писал(а):
как правильно выставить TRFC,

Выставлять только первый. Используется только он.
  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
anta777 писал(а):
Подтасовывать результаты тестов ты умеешь, в этом я уже убедился.

Можно факты?

anta777 писал(а):
Ryzen 5xxx уже может реально применять этот тайминг, который АМД заложила при проектировании процессоров.

IOD построен на все том же 12-нм техпроцессе и не содержит никаких аппаратных изменений относительно того, что можно найти под капотом Zen 2. Тут технический форум а не раздел предположений и угадываний, оставь свои эротические фантазии для других веток.

Pavel_Kn писал(а):
рассчитывал хотя бы для 3333mhz

The KMS писал(а):
достаточно будет настроить тайминги на частоте 3200,

:-)


anta777 ты ещё тот альтруист :-)
В шапку наверное нужно добавить, чтобы камрады из курируемой мною ветки, с тобой неалчным помощником в лс не переходили, а то ни раз уже видел в теме, от тебя сообщения - "отписал в лс".
https://forums.overclockers.ru/viewtopic.php?p=16649046#p16649046

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  icebeltik

Member
Статус: Не в сети
Регистрация: 10.03.2018
Фото: 4
artxays писал(а):
Смысл в том, что фотоворкс регистрирует прирост и все свои бредни, что нИнужна можешь оставить при себе.

ну я как то через фотоворкс доказывал, что снижение tWR меньше чем tWRTL актуально, но мне не поверили(
DDR-4 на платформах AMD. Статистика разгона, советы, обсуждение результатов. #16971821

_________________
Ryzen1600x smt off //asus-rog b350-f//1080ti jetstream 1900/11400/1v// FlareX3200-GFX @3067cl12 //QuickFire TK RED

  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
icebeltik писал(а):
что снижение tWR меньше чем tWRTL актуально

WR связан с RTP:
10/5
12/6
16/8
Зачем снижать WR не трогая RTP?
Почему WTRL такой у тебя? У меня даже плата в авто 12 ставит - итого WTRS/WTRL:
4/12
4/8
3/8
Если ужимаешь на 3000 частоте???? То почему не до конца?

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
кандидату в мастера спорта, так и неставшему мастером
В огороде бузина, а в Киеве дядька.
Ты сам то понял, что написал?
Или погряз в своей фантазии?

Какая связь открытия закрытых изначально возможностей с техпроцессом и аппаратными изменениями?
Судя по тебе, здесь уже давно не технический форум.
Ты вообще ничего не понимаешь в таймингах.

Да, мне еще очень далеко до альтруизма твоего патрона- ванусмуса.
Брать 30 долларов в месяц за помощь - это очень круто!
До такого я не додумался.
Поэтому АМД и отлучила его от своих материалов.
https://www.patreon.com/1usmus

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

Последний раз редактировалось anta777 01.11.2021 14:36, всего редактировалось 5 раз(а).

  icebeltik

Member
Статус: Не в сети
Регистрация: 10.03.2018
Фото: 4
artxays писал(а):
WR связан с RTP:
10/5
12/6
16/8
Зачем снижать WR не трогая RTP?

допустим, табличку из jedec я тоже видел. тогда для тебя задача с пометкой звездочка:
если я выставляю в биосе tWR=10, trTP=8 , то какие реальные значения применяет система?

artxays писал(а):
Если ужимаешь на 3000 частоте???? То почему не до конца?

а что еще нужно ужать?

_________________
Ryzen1600x smt off //asus-rog b350-f//1080ti jetstream 1900/11400/1v// FlareX3200-GFX @3067cl12 //QuickFire TK RED

  artxays

Member
Статус: Не в сети
Регистрация: 20.09.2018
Откуда: Минск
Фото: 59
icebeltik писал(а):
а что еще нужно ужать?

ну, я вижу 9 таймингов. Но я смотрю ты сам прекрасно знаешь как работает память
icebeltik писал(а):
тогда для тебя задача с пометкой звездочка:
если я выставляю в биосе tWR=10, trTP=8 , то какие реальные значения применяет система?

не буду тебе мешать.

_________________
B550 Tomahawk + Ryzen 5900X + Crucial Ballistix 2x16GB BL2K16G30C15U4W

  Art21

Junior
Статус: Не в сети
Регистрация: 31.10.2014
artxays
Вложение:
33333.png [ 375.62 КБ | Просмотров: 1117 ]

Пошла стабильность на 3800.

_________________
AMD Ryzen 7 5700G
ASUS PRIME X570-P
Patriot Viper 4 Blackout PVB432G320C6K DDR4 - 2x 16ГБ

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35476 • Страница 1061 из 1774 • <  1 ... 1058  1059  1060  1061  1062  1063  1064 ... 1774  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: DemiD и гости: 10

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
