Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net




Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.

Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir


Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594






Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘







Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.



✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream


Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.



Партнер


Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
NOFX tRFC неверный, должен быть кратным 16 = 272, как пройдешь все тесты попробуй ProcODT=32-36.
#77

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS


Последний раз редактировалось The KMS 18.11.2021 22:16, всего редактировалось 1 раз.



Member
Статус: В сети
Регистрация: 03.03.2003
Откуда: Москва
Фото: 0
The KMS :beer: спасибо.
Пошел гонять тест!

_________________
Ryzen 7 9800X3D/ASUS ROG CH X870E Hero/64Gb 6400 MHz Kingston FURY Beast (KF564C32BBEK2-64)/MSI GeForce RTX 5080 INSPIRE 3X OC/SF Leadex Titanium 1000W/LG OLEDC2




Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
The KMS Вот м стоит выбор между 2х16 и 4х8. (оффтоп), что будет лучше и комфортнее, то и оставлю

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16




Member
Статус: Не в сети
Регистрация: 02.04.2011
Подскижите плиз. Как можно проверить память или систему всю на фризы? Спасибо.




Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
SRV1977 у меня дуалы G.Skill TRIDENT Z RGB [F4-3200C14D-32GTZR] сильно грелись, были вылеты, колхозить обдув для режима 24/7 не вариант, поэтому мне 4х8 больше вариант подходит.

12sunflowers попробуй OCCT, вообще методика тестирования от xyligano в шапке актуальна.

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS




Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
12sunflowers писал(а):
Подскижите плиз. Как можно проверить память или систему всю на фризы? Спасибо.

про фризы написано в теме 1ххх райзенов

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5350Mhz




Member
Статус: Не в сети
Регистрация: 02.12.2011
Откуда: Новокузнецк
Фото: 3
Приветствую народ. Отстал от темы. Что у нас в плане разгона памяти на Zen3 ? Можно пользоваться всем известным калькулятором с прессетами от Zen2 ? Имеется: Материнская плата ASUS TUF B450M-PRO GAMING , Процессор AMD Ryzen 5 5600G, BOX , Модуль памяти Crucial Ballistix BL8G26C16U4R DDR4 - 8ГБ Х2 . Понимаю,что мат.плата с памятью не Бог весть какие, собирал ПК маме,на встройке. Мучался целый день данная память даже 3000MHz не берет на прессетах из Ryzen DRAM Calculator 1.7.3 Zen2 ни fast ни safe.

_________________
Если все присутствующие говорят про Вас только хорошее - значит это Ваши похороны!




Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
The KMS Не поверишь! Что то пошло не так. Ни 4х8, ни 2х16 даже 3800/1900 не взялись. Учитывая, что с Микронами 2х16 я с лёгкость взял 4000, дело не в процессоре. Где то что то я упустил походу... :?:

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16




Member
Статус: Не в сети
Регистрация: 03.10.2019
SRV1977 было похоже. 2х16 микроны - старт до 3600. 2х16 бидоны - максимум 3266, выше не тренируется.

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.E / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz




Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
SRV1977 надо смотреть :-)

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS




Member
Статус: Не в сети
Регистрация: 08.12.2013
Откуда: Краснодар
Фото: 2
The KMS писал(а):
у меня дуалы

Забрал сейчас 2 комплекта G.Skill TRIDENT Z NEO [F4-3200C14D-32GTZN]
производство октябрь 2021 года. Будем посмотреть. Кстати упустил момент,инфинити фабрик сняли ограничение или ещё нет. Те-же 3800 максимум?




Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
The KMS , Hro сейчас вторички на 3600 оттюнингую, потом буду уже штурмовать. Пока неплохо, 3600 CL15, 1.51V

Добавлено спустя 2 минуты 51 секунду:
Вот только я где то упустил с напряжениями VDDG. Раньше было VDDG = VSOC -0.4. Сейчас у всех все по разному.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16




Member
Статус: Не в сети
Регистрация: 08.12.2013
Откуда: Краснодар
Фото: 2
SRV1977 писал(а):
3600 CL15, 1.51V

SRV1977 писал(а):
Пока неплохо

Что же тут хорошего? Это 4х16 или 4х8?




Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
d1e писал(а):
Кстати упустил момент,инфинити фабрик сняли ограничение или ещё нет. Те-же 3800 максимум?

Ограничение вроде как на 4200+, примерно 1% камней могут в IF1900+ без WHEA.

SRV1977 писал(а):
Пока неплохо, 3600 CL15, 1.51V

У меня на 1.41v CL15 едет на синглах.
#77


SRV1977 писал(а):
Вот только я где то упустил с напряжениями VDDG. Раньше было VDDG = VSOC -0.4. Сейчас у всех все по разному.

Можно по формуле, можно дефолтные поставить, у меня напряжения на скрине ехали в любых конфигах без проблем, но лотерею никто не отменял.
#77

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS




Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
The KMS Пока дуалы тестирую.

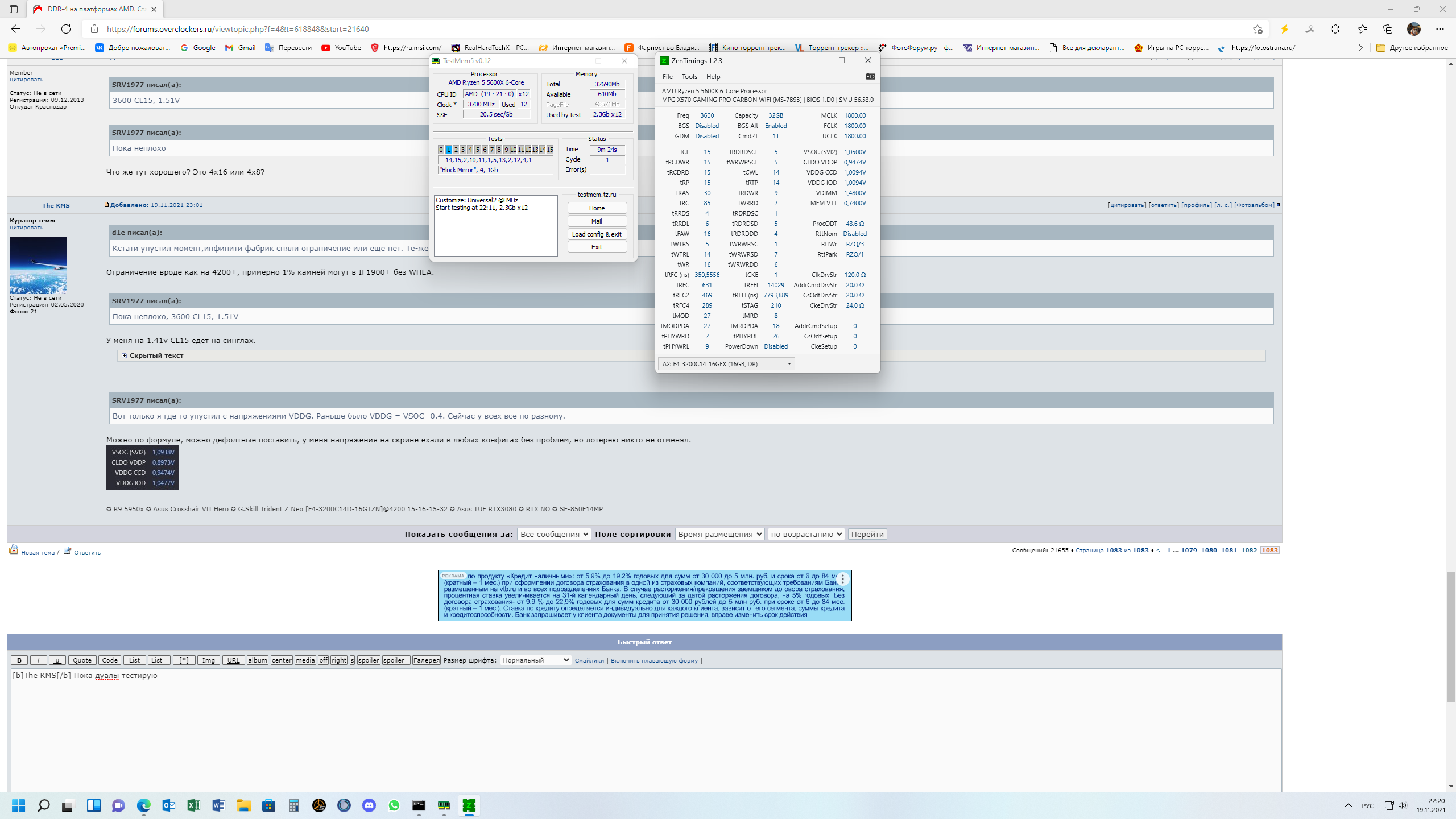

Вложение:
Снимок экрана (1).png
Снимок экрана (1).png [ 442.49 КБ | Просмотров: 625 ]


Добавлено спустя 2 минуты 19 секунд:
The KMS писал(а):
SRV1977 надо смотреть

Какие скрины выложить?

Добавлено спустя 56 минут 2 секунды:
The KMS писал(а):
Последние страниц 100 почитать, везде пишется о том, что "Тайминги это не набор цифр, а точные формульные значения."
Зачем вы пережимаете тайминги я не понимаю просто, о каких то скринах для рамочки речь вроде не идет, рабочие конфиги же настраиваете.

В сотый раз...
Шаг 1: настраиваются напряжения на нужной частоте, перед этим тестируете ваш процессор, на предмет его возможностей в плане разгона IF (FCLK).
Для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900-2000 и т.д., пробуем загрузиться, этот пункт подробно в теме опять же вам объяснят, для частот выше 3800, требуются дополнительные манипуляции с напряжениями, мой совет настройте сначала память на частоте 3800, даже если ваш блок IOD, способен на большее.

Шаг 2: сначала настраиваем первичные тайминги, все вторичные в АВТО! Работаете с этим конфигом день, пройти тест можно пару раз по 8+ циклов, после чего уже, сохраняете профиль. Если датчиков температуры нет, а плашки в тестах горячие, исключите момент перегрева и ошибок связанных именно с ним, поставив обдув на время всей настройки, пример у меня в альбоме, температура модулей памяти, не должна превышать 48°, меньше лучше.

Шаг 3: приступаете к настройке вторичных таймингов и сопротивлений, все свежие версии BIOS, выставляют их в АВТО ,вполне адекватно. Повторяем пункт с тестированием, первичные и вторичные тайминги не пережимаем, меньше не всегда лучше.

Шаг 4: скидываете сюда ZenTimings, комрады поправят настройку, специалистов в теме хватает.

Шаг 4: с помощью AIDA64, смотрите что получилось, сравниваете с эталонными результатами. Важна не скорость или латентность в первых трех пунктах а ПРАВИЛЬНАЯ НАСТРОЙКА, именно этот параметр оценивается в теме, а не ваши цифры в mb/s, ns.

tRAS = tCL + tRCRD (+2 на Micron Rev.E Rev.B)
tRC = tRAS + tRP либо больше, для Micron tRAS + tRCDRD+2
tRTP = tWR /2
tWRRD либо 1, либо кратно tRDWR. Пример 9-1, 8-1, 9-3, 8-2.
tRRDS=4 всегда.
tRRDL=4, либо 6-7 для дуалов.
tFAW=16 всегда.
tWTRS=4 tWTRL=12, дефолтные значения, рекомендую остановится на них.

Просьба к специалистам, если есть что добавить, пишите, дополню список рекомендаций, кто бы их читал ещё конечно :dirol:

По моему мнению можно добавить следующее:
tCWL- напрямую зависит от tCL. К примеру, если tCL - нечетный (15), то правильное значение будет tCWL=14, если tCL четный, то правильное значение tCWL= tCL или tCL - 2, причем наблюдается зависимость пары tWRRD и tRDWR в следующих значениях, при tCWL=tCL и -1, то лучше всего подходит пара 9/1. При tCWL=tCL-2, пара tWRRD/tRDWR ,будет 8/2 соответственно!
P.S. Немного почитал ветку! :acute:

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16


Последний раз редактировалось SRV1977 19.11.2021 16:36, всего редактировалось 3 раз(а).



Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
RDWR=CL-CWL+5+WPRE
WRRD=CWL-CL+4+RPRE

CWL=CL при четном CL
CWL=CL-1 при нечетном CL

WTRL=RTP на него ориентироваться

WRRD=1 = auto


tRAS=tRC-tRP всегда

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx




Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
anta777 Привет! Ты свой конфиг Extreme для ТМ5 давно менял? А то у меня примерно 1-1.5 года назад имеется, может обновить?

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16




Member
Статус: Не в сети
Регистрация: 03.10.2019
Я rdwr-wrrd в авто ставлю, плата сама меняет в зависимости от cl-cwl

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.E / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz




Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
Есть новый абсолют.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx




Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
anta777 писал(а):
Есть новый абсолют.

Пойду, скачаю.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16
