  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
maybedarkness максимально ужать tRCDRD, tRP, после чего уже вторичные, CL 16 никак не хочет?

DeadEngel при таких длительных тестах нужен обдув, с чего ты взял, что проблема в МП а не в горячем хотспоте на каком-нибудь чипе, напряжения поправь и с вторичными вопросы.
#77

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  Nilarium

Member
Статус: Не в сети
Регистрация: 07.02.2008
Откуда: Москва
Помогите с настройкой вторичных таймингов
Купил с США за 105$ (+9$ доставка) Neo Forza FAYE 32GB (2x16GB) 288-Pin DDR4 4000 (PC4 32000) SDRAM Desktop Memory Model NMUD416E82-4000FG20
Память dual rank, CPU Ryzen 3600, MSI B450 carbon.
В соседней теме сказали, что чипы самые худшие, Hynix CJR, не спорю, но за эту цену того стоило
Сейчас запустил на 3733Mhz 18-19-19-19-39, memtest dos проходит

Тайминги из Ryzen DRAM Calc совсем не подходят, т.к. там под 3600 предлагается 16-16-19-21 но на них никак не запускается
Вложение:

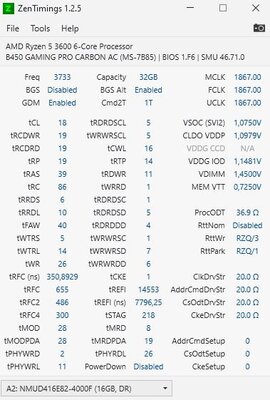

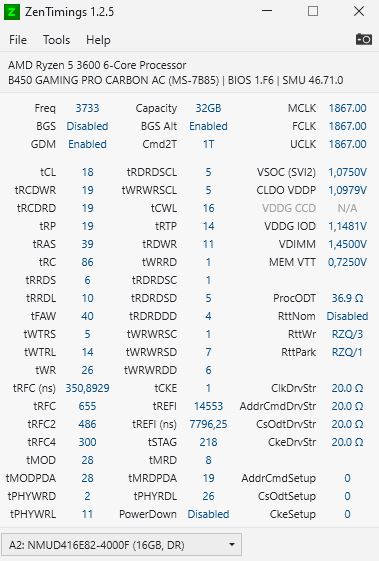

ZenTimings-3733.JPG [ 52.02 КБ | Просмотров: 1275 ]

Вложение:

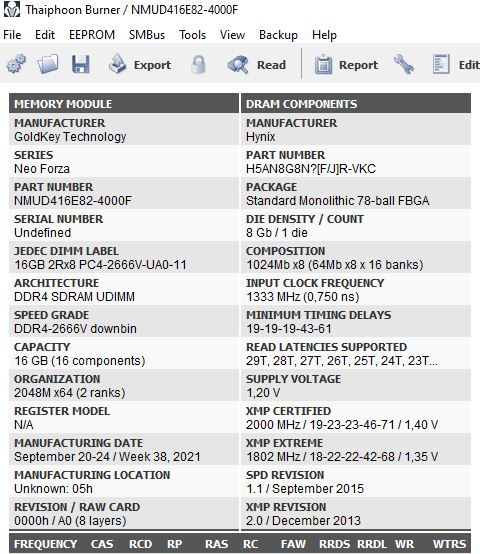

Thaiphoon.JPG [ 82.19 КБ | Просмотров: 1275 ]

Вложение:

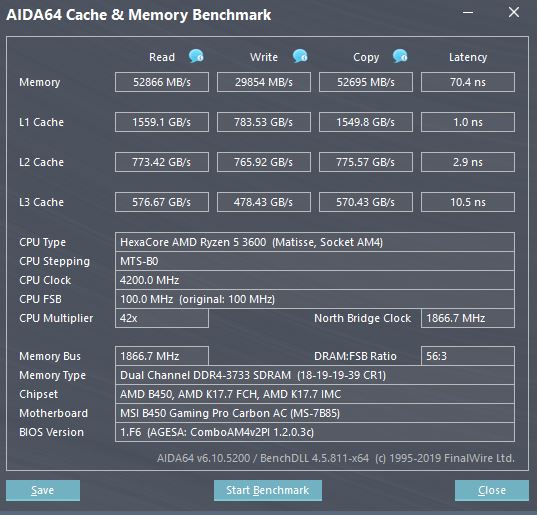

NeoForza 3733 18-19-19-19-39_2.JPG
NeoForza 3733 18-19-19-19-39_2.JPG [ 62.22 КБ | Просмотров: 1275 ]


  NOFX

Member
Статус: Не в сети
Регистрация: 03.03.2003
Откуда: Москва
Фото: 0
Kolizeum
Они даже на воздухе 4000Mhz заводились на 1.45v эксперимента ради.

Добавлено спустя 3 минуты 48 секунд:
The KMS
Спасибо большое :beer:
Буду тестировать.

_________________
Ryzen 7 9800X3D/ASUS ROG CH X870E Hero/64Gb 6400 MHz Kingston FURY Beast (KF564C32BBEK2-64)/MSI GeForce RTX 5080 INSPIRE 3X OC/SF Leadex Titanium 1000W/LG OLEDC2

  Skiffjkee

Member
Статус: Не в сети
Регистрация: 02.01.2012
Всем привет!
Память BL2K16G32C16U4B (по cpu-z вроде как двуранк), нормально ли на постоянку напряжение 1.42?
И стоит ли что ни будь еще делать или все норм? Windows 11.
Заранее благодарю!


Вложения:
ZenTimings_Screenshot.png [ 37.62 КБ | Просмотров: 1202 ]
3800.png [ 92.44 КБ | Просмотров: 1202 ]
  AHDPEY198329477

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327

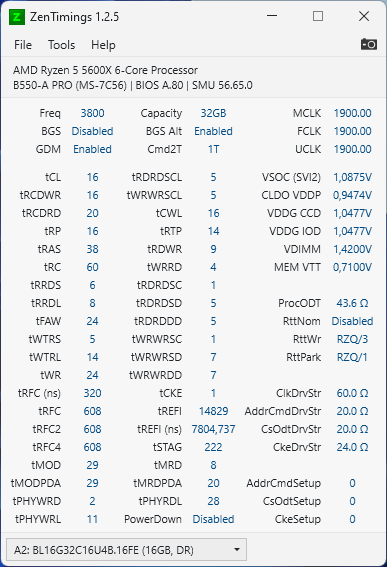

Почему PHYRDL разный на разных модулях? 26 и 28
62746

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Skiffjkee нормальное напряжение, пресетов вторичным, по твоим дуалам, в теме сотни видов.

AHDPEY198329477 это норма.

Я смотрю народ, даже не пытается тему читать и тайминги выставлять, уже картинки с вольтажами на каждой странице, а нет, будем Авто юзать, ну удачи :ok:

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  AHDPEY198329477

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
The KMS писал(а):
это норма.

Может от этого латентность быть выше чем при одинаковых?

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

  Hro

Member
Статус: Не в сети
Регистрация: 03.10.2019
AHDPEY198329477 писал(а):
Может от этого латентность быть выше чем при одинаковых?

Может, на 0,5-0,7 нс. Ну покрути cldo_vddp, посмотри на эффект.
А в дефолте (2400) тоже разный phyrdl?

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.F / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz

  AHDPEY198329477

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
Hro писал(а):
Может, на 0,5-0,7 нс. Ну покрути cldo_vddp, посмотри на эффект.
А в дефолте (2400) тоже разный phyrdl?

На шаг частоту снизил, и они выровнялись, стали по 26.

Добавлено спустя 42 минуты 20 секунд:
А вот если RCDRD понизить с 19 до 18, то они опять становятся разными. Это при 3533. По быстрому настроил 3733, и они стали опять одинаковые, но все по 28.

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

  vol2008

Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 29.09.2017
Откуда: дровишки?
Фото: 29
AHDPEY198329477 писал(а):
Почему PHYRDL разный на разных модулях? 26 и 28

Контроллер не может с такими настройками (кривыми) выставить одинаковые задержки для чтения для обоих каналов DDR PHY.

_________________
PJVol @OCN, Anandtech

R7 5800X3D | XXX RX 9070XT | ASRock B550 Extreme4 | 2x8g 3600 c17-18
R7 5700G | RX 5700XT | MSI B450M Mortar | 2x16g 3600 c14-14

  AHDPEY198329477

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
vol2008 писал(а):
Контроллер не может с такими настройками (кривыми) выставить одинаковые задержки для чтения для обоих каналов DDR PHY.

Знать бы еще что именно криво...

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

  AHDPEY198329477

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
Настроил так. На 3733 часть профита теряется от того, что RCDRD приходится поднимать до 20, а так же RC до 58. Еще пробовал первички менять на более "правильные" 16-19-19-19-39. Кстати, это работало с зен+ ,когда реально лучше становилось в играх, если поставить RAS=RCDRD+CL+4. На зен 3 такой эффект не наблюдается, и наоборот, теряешь в том же фотоворксе около 200 очков. В играх и так и так все хорошо, наверное из-за большого L3.
62749

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

  dKenGuru

Member
Статус: Не в сети
Регистрация: 06.01.2005
Фото: 0
AHDPEY198329477
вот
Вложение:
ZenTimings_Screenshot_27346923,0444456.png [ 33.25 КБ | Просмотров: 1043 ]

Вложение:

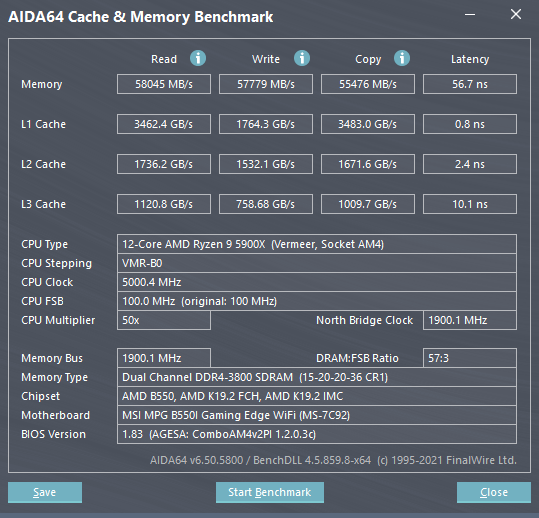

Снимок экрана 2021-11-03 124238.png
Снимок экрана 2021-11-03 124238.png [ 166.17 КБ | Просмотров: 1043 ]


  AHDPEY198329477

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
dKenGuru а что, RCDRD 19 не едет? Вроде в U4 чипы по лучше стоят чем в моих AES. Пробовал с CL-16? Ведь с ним намного меньше напряжения должно хватить. У тебя PHYRDL на обоих модулях одинаковый?

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

  dKenGuru

Member
Статус: Не в сети
Регистрация: 06.01.2005
Фото: 0
Нет, не едет. Едут rev.B (одноранг) или более лучшие чипы, что недолго были в 3600 китах. Но разница микроскопическая.
С16 идут на 1.38. Но мне и на 1.42 норм.
Да, одинаковый.
  DeadEngel

Member
Статус: Не в сети
Регистрация: 21.09.2010
Откуда: Владивосток
Фото: 0
The KMS писал(а):
#77

Спасибо, посмотрю, понимаю это рекомендуемые напряжения, ни раз встречал здесь такой разброс вот и были вопросы; Раньше помню CCD и IOG одинаковыми всегда выставляли.

_________________
Ryzen5 7500f/ASRock B650 Steel Legend WiFi/2x16GbPatriot Viper Venom [PVV532G740C36K]/ColorFul 3080Ti Vulcan OC-V/AcerNitro XV272U

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
dKenGuru писал(а):
Нет, не едет. Едут rev.B (одноранг) или более лучшие чипы, что недолго были в 3600 китах.

Новая ревизия Rev.E tRCDRD=17 едет.
#77

DeadEngel писал(а):
Раньше помню CCD и IOG одинаковыми всегда выставляли.

Эти значения подходят практически для всех экземпляров, но исключения есть конечно.

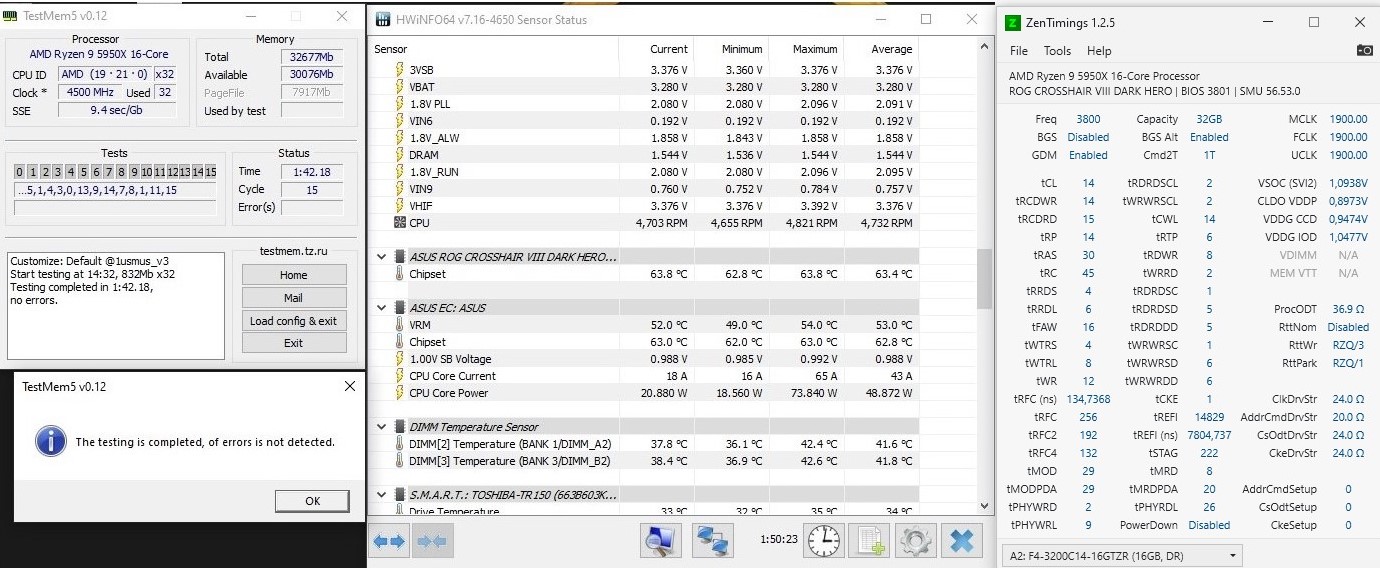

Например мои текущие параметры --->
#77

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  dKenGuru

Member
Статус: Не в сети
Регистрация: 06.01.2005
Фото: 0
Цитата:
Новая ревизия Rev.E tRCDRD=17 едет.

С GDM On не интересно.
И это не новая ревизия, а были отборные пол года чипы в 3600 плашках. А потом они на revB перешли и стали одноранг.
  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
dKenGuru с четными GDM=Off профит даже под лупой не видно, да и это всего лишь настройка другая конфига. Это чипы с как на Max синглах, супер отбор прям.
Part Number другой, поэтому и назвал новой ревизией
#77

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

Последний раз редактировалось The KMS 03.01.2022 16:31, всего редактировалось 1 раз.

  NOFX

Member
Статус: Не в сети
Регистрация: 03.03.2003
Откуда: Москва
Фото: 0
The KMS

Добрый день!
Прогнал тесты с вашими настройками :-)
Все поехало без проблем на 1.55v.

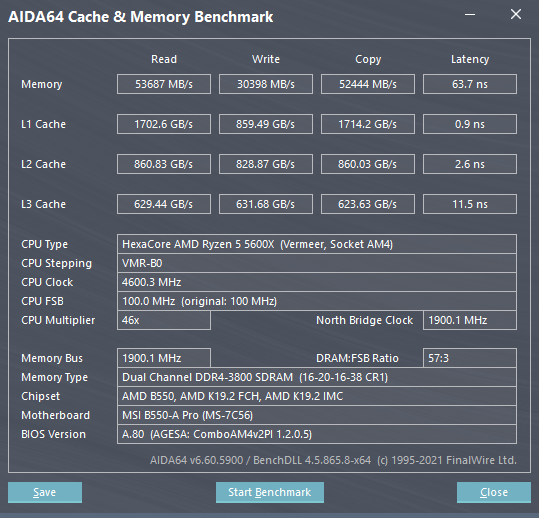

Вложение:
WC3800-CL14+.jpg [ 239.15 КБ | Просмотров: 733 ]

_________________
Ryzen 7 9800X3D/ASUS ROG CH X870E Hero/64Gb 6400 MHz Kingston FURY Beast (KF564C32BBEK2-64)/MSI GeForce RTX 5080 INSPIRE 3X OC/SF Leadex Titanium 1000W/LG OLEDC2

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35539 • Страница 1110 из 1777 • <  1 ... 1107  1108  1109  1110  1111  1112  1113 ... 1777  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Google [Bot], Web Tom и гости: 25

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
cron
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
