Принятые в теме сокращения (и заодно необходимые утилиты для отладки и тестирования памяти)
TM5 - TestMem5
ATC=Asrock Timing Configurator 4.0.4 for z370/390
Asrock Timing Configurator 4.0.13
Asrock Timing Configurator 4.0.12 for z690
Asrock Timing Configurator 4.0.10 for z590
Asrock Timing Configurator 4.0.9 for z490
Asrock Timing Configurator 4.0.8
Asrock Timing Configurator 4.0.3 for z170/270/490

Asrock Timing Configurator 4.0.16
https://drive.google.com/file/d/1-PdgLkCf-5cA3b1kqO2CmFyhXtz-tiS3

AMT - Asus MemTweakit Asus MemTweakIt 2.02.44
При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки).
Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100!
Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ.
Для плат на основе логики z690 и b660:
VDD>VDDQ
VDDQ>=VDD-300mV(0.3V)
Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V.
Для таймингов должно выполняться требование:
_dr=_dd

Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти.
Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты.
Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти.
Для желающих максимально снизить tRFC.
Делим tRFC на сумму tRCD,tRTP и tRP.
Если результат ближе к 4, то снижать tRFC можно по 4 такта.
Если результат ближе к 2, то снижать tRFC можно по 2 такта.
Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.

Новая информация по tRAS


Напряжения на процессоре при разгоне памяти






МЕГАпост про RTL и настройку






Расшифровка коротких наименований таймингов часть 1 и часть 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть еще и другая Таблица по расчёту таймингов









Программы для тестирования памяти

Не нападайте сильно, пожалуйста(
Могу ошибиться и не отрицаю этого, только изучаю разгон памяти и его тонкости, извините за возможную надоедливость.

По поводу RRDL - поставил 6, тест суперлайт2 прошёл все циклы.

По поводу tCWL - в табличке(обычная которая) в правилах "tCWL<=13", или при таких настройках лучше вернуть на 15?(чётные не работают)


Если я Вас правильно понял, Вы про tCWL и RRDL или я ещё где-то накосячил?

Подскажите пожалуйста система уходит в синьку с ошибкой clock watchdog timeout это говорит о том, что не хватает вольтажа на ддр? Или напруг sa/io?

Всем доброго времени суток . Столкнулся с такой проблемой. Отписался в саппорт Асуса .
ROG MAXIMUS XI HERO (WI-FI)
GIGABYTE GTX 1080 TI
INTEL I7 - 8700K
THERMALTAKE TOUGHRAM RGB Memory DDR4 4400MHz 16GB (8GB x 2)
R009D408GX2-4400C19A

[Описание проблемы]
Тема:не работают XMP профили
Приобретен набор памяти TOUGHRAM RGB Memory DDR4 4400MHz 16GB (8GB x 2)R009D408GX2-4400C19A , ни один профиль XMP не работает на данной материнской плате . Все тесты и программы либо крашатся либо вылетают . В техподдержке Thermaltake подсказали , что со стороны ASUS не реализовали support в прошивке BIOS . Почему то на MAXIMUS GENE Z390 это работает , а на MAXIMUS HIRO Z390 нет. Это один и тот же чипсет , в чем проблема по реализации его во всех мат. платах одной линейки . Очень жду решения данного вопроса .

ответ
Уважаемый пользователь продукции ASUS,
Причиной такой проблемы может стать использование модулей ОЗУ, которых нет в перечне совместимости (список имеется на официальном сайте в разделе с этой материнской плате, подраздел "Поддержка"-> "Поддержка Памяти/Устройств"https://www.asus.com/ru/Motherboards/ROG-MAXIMUS-XI-HERO-WI-FI/HelpDesk_QVL/ ). В случае отсутствия модулей в перечне совместимости мы не можем гарантировать стабильность их работы с материнской платой. Эти модули не прошли тестов в специализированных лабораториях. По возможности проверьте работу системы с указанными в перечне совместимости модулями, чтобы исключить неисправность платы или процессора.

еще одно мое обращение

позвольте не согласиться о несовместимости данных модулей с Вашими материнскими платами . Есть на официальном сайте thermaltake саппорт лист в котором четко указано поддержка ASUS Z390 Dual (2x8GB) ROG MAXIMUS XI GENE ( https://ru.thermaltake.com/toughram-rgb ... 8g-x2.html ) , а так же есть обзор данных модулей на Asus
Z390 Maximus XI Apex с успехом работающих на указанной частоте 4400 Мгц ( https://www.youtube.com/watch?v=2ABijaycYv8 ) . В моем понимании , это говорит о лени и халатном отношении руководителя отдела , который не в состоянии дать своим подчиненным добавить несколько строк кода в BIOS , для поддержки всей линейки Z390 MAXIMUS , а не отдельных ее элементов MAXIMUS XI GENE , Maximus XI Apex .

Спасибо за обращение в поддержку клиентов ASUS
Память либо поддерживается конкретной конфигурацией оборудования, в том числе платой, либо нет. Внедрить поддержку определенной модели оперативной памяти в BIOS парой строчек кода, как Вы говорите, невозможно.
В BIOS с каждой новой версией лишь улучшаются условия для совместимости с как можно большим разнообразием представленных на рынке модулей памяти, для их стабильной и корректной работы и делается это не нашими инженерами путем правки кода BIOS, а производителями процессоров, путем обновления микрокода процессора, который уже нами внедряется в очередную версию BIOS. Ведь именно в процессоре находится контроллер памяти.
Фактическая же совместимость зависит от самой памяти и ее характеристик, от системной логики платы, а также от процессора - от интегрированного в него контроллера памяти. Собственно потому и существуют списки протестированных на совместимость модулей, которые содержат в себе информацию о результатах фактического тестирования модулей в наших лабораториях.
То есть QVL - это не список памяти, для которой производителем платы добавлена поддержка в BIOS, это список протестированных с положительным результатом в нашей лаборатории модулей памяти, с указанием параметров памяти и конфигурации установки модулей(количестве) при которых тест был успешным.
Если в списке к Вашей плате этой памяти нет, то у нас нет информации о ее совместимости, поскольку она не тестировалась нашими инженерами, это не значит, что она гарантировано несовместима, но и о совместимости мы говорить не можем, даже если на каком-то стороннем ресурсе кто-то заявляет обратное.
Мы оперируем только собственными подтвержденными результатами тестирования, поэтому и даем рекомендацию проверить работу платы с другими, представленными в списке протестированных на совместимость, модулями памяти, после чего уже можно будет говорить о неисправности и т.п., если вдруг проблема по-прежнему будет наблюдаться.

Шапку форума смотрел , первичную настройку производил , в обзоре на ютубе повторил все действия по настройке такого же набора на той же системной логике Z390 MAXIMUS - результата нет. До этого успешно использовал корсары , с ними вопросов не возникало , а тут встрял с 4мя плашками . Подскажите в какую сторону копать ?

Negroni
скорее на нехватку vcore.

figer_a
В шапке первым же пунктом красным жирным шрифтом выделено "Ни в коем случае не используем XMP профили", так что вы с вашей бедой обратились максимально не по адресу. Но я очень удивлен, что в асусе вас просто не послали, элементарно ввиду того, что для процессоров интел гарантирована работоспособность только с 2666МГц ОЗУ.

Поробовал у себя, в одном случае одно ядро выбило через 2.5 часа, кое чего изменил, через 3 часа 40 минут. Хорошая задачка, буду решать, самому интересно, правда времени надо много и понятное дело на ночь только ставить. Так что тм5 даже с прохождением экстрим профиля лишь первая прикидка по разгону памяти. Хотя конечно может не с памятью дело, разбираться надо.

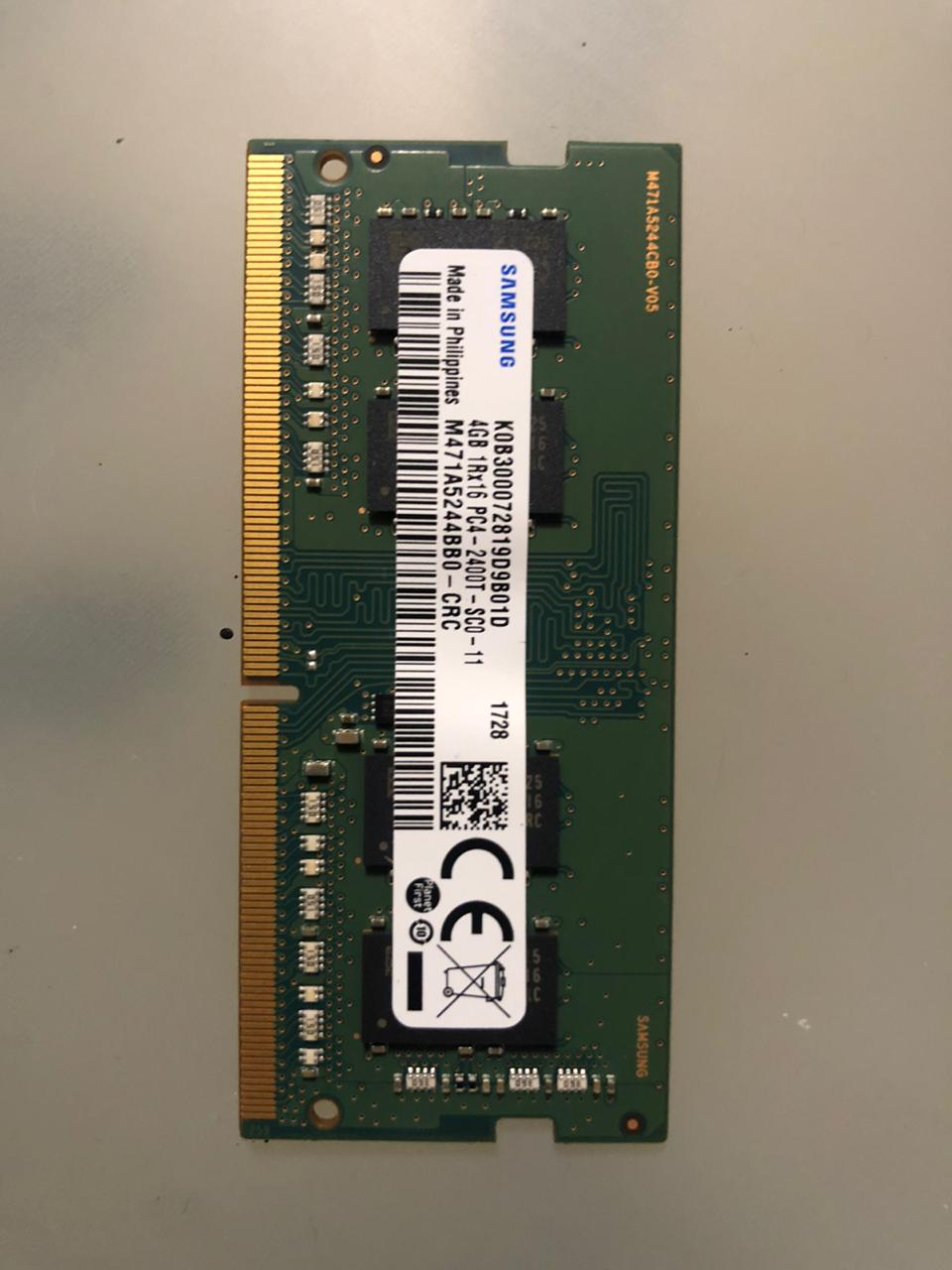

это же память от ноута DDR4-?

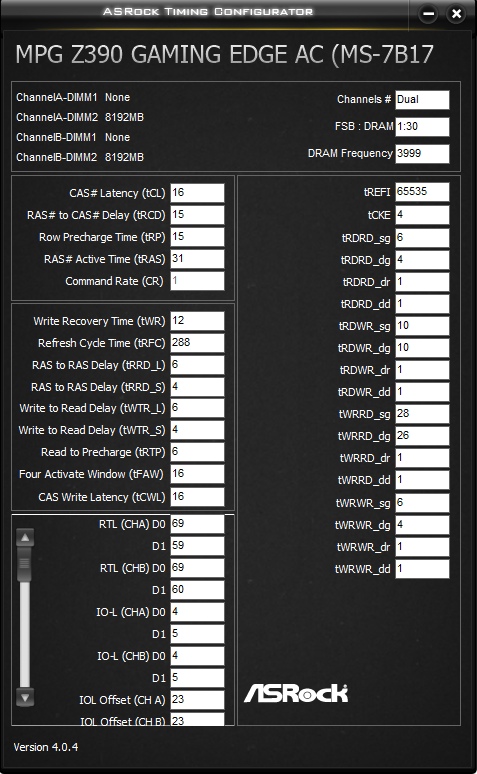

1. Так IOL нужно 14 выставить, или в авто оставить?

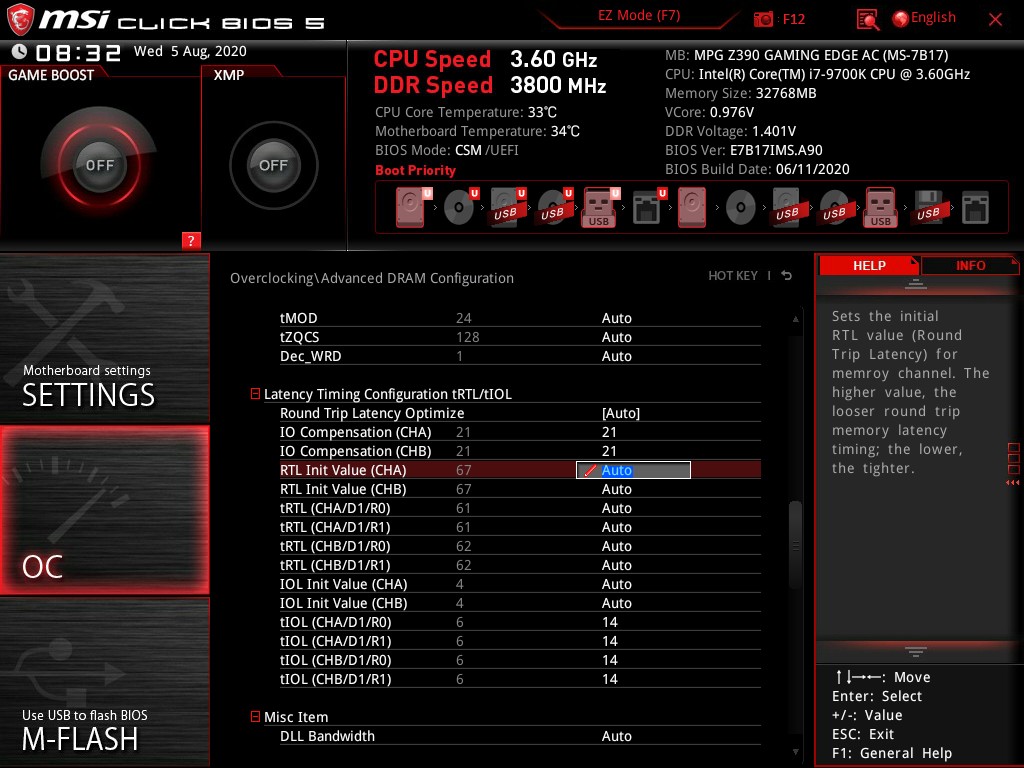

2. На MSI, как я понимаю, IOL offset это IO compesation, судя по цифре 21?

ancemin
или vcore или vdram/vtt.


Там вообще какие-то странные формулы (местами), тот же tRDWR = tCL - tCWL + 8, хотя мы тут используем tRDWR = tCL - tCWL + 10.
tCWL = tCL при tCL (четн.) или tCWL = tCL-1 при tCL (нечетн.).

Anta777
меня "приглючило" или есть вероятность того, что tRDWR >= tWTR_L + tWTR_S?

miwa
если ты не уменьшил (умышленно) картинку по горизонтали то да, DDR4 SO-DIMM.
UPD: https://www.samsung.com/semiconductor/d ... 44BB0-CRC/

miwa Да, она. 2400, 17-17-17

figer_a
т е по твоему мнению можно купить любую плату на z390 и она будет держать любую память вплоть до 5000(ведь есть модели на z390 где она поддерживается), а мы тут лохи покупаем GENE & APEX просто так?

Так я наоборот спустил частоту проца до 4.5 и шину до 4.0, при вольтаже 1.385 и ллс5 (так работает на постоянке 5.0/4.7 по процу и по памяти на 4300с16-36 КР1; на 4400с16-36 КР1 бывает синька с такой ошибкой, такое возможно, что при более высокой частоте памяти проц требует больше вольтажа? Допустим уже не 1.385 на ллс5, а 1.4?)

Коллеги взываю к помощи коллективного разума.

Перестал включаться комп с первого раза, перед включением начинает тренить память, если поставить фастбут в енейбл то будет висеть на посткоде 55 и вообще не включится

Блок ртл пробовал и в ручную и в авто, без разницы, напруги наваливал на память от 1.45 до 1.55
IO и SA 1.3v

Периодически начал отваливаться бут девайс после нескольких перезагрузок, приходится по новой указывать загрузочный SSD

Разгон проца убран полностью, те затык гдето по памяти

мемтест без ошибок, линХ давит 515 без ошибок тоже

накинь проверь, это вообще естественный процесс

Добавлено спустя 3 минуты 9 секунд:

ртл блок руками
мрс фастбут энебл
и прописать бут вольтажи на ио са и драм такие же как у тебя стоят сейчас

Добавлено спустя 1 минуту 15 секунд:
еще MCH фулчек в дизебл можно попробовать

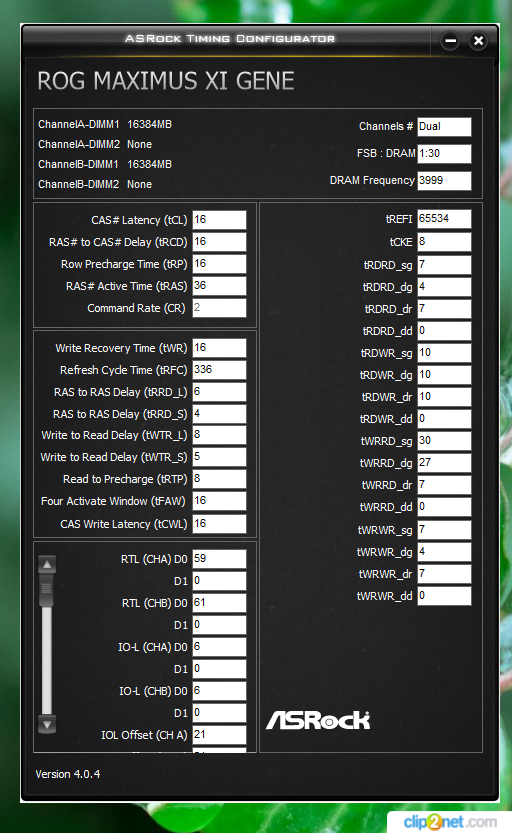

Да, поставьте MRC Fast Boot в енейбл, rtl и iol зафиксируйте как на скрине, затем перезагружайтесь (при этом память будет пытаться трениться, не смотря на MRC Fast Boot enabled), не обращая внимания на посткод 55, пока комп не запустится (после удачной тренировки). После того как включится, при последующих перезагрузках память больше трениться не будет, поэтому посткода 55 не будет. Потом проход ТМ5 и ЛинХ.

Добавлено спустя 17 минут 30 секунд:

Когда МСН не проходит, то посткод 61. А так то можно отключить, если посткод 61 вылазит, и комп не запускается.

Ну парни,никто не знает что-ли?)

обновить биос и вперед

поддерживаю, все тайминги выставить - 5 минут времени, я уже наизусть все запомнил

- читая тему наткнулся на эту фразу, т.е. я сейчас зря начал снижать напруги? IO меньше 1,15 начинает ошибки сразу в мемтесте выдавать SA успел до 1,1 спустить все нормально... уравнять их или на SA 1.16 поставить?

я бы уравнял, а то потом можно словить рандомную синеву.
Теоретически ситуация когда IO больше SA возможна когда КЕШ разогнан в кашу, а память на относительно низкой частоте работает, но не зря производитель по умолчанию дает на SA на 0.1в больше чем на IO наверно)

Добавлено спустя 4 минуты 12 секунд:
ты в винде проверяешь IO SA? на горячую меняя через софт?
часто такой способ бестолков ибо при ребуте может не загрузиться с первого раза и сброс устроить)
еще тестить тестмемом их нельзя, т к их нужно меньше, чем для того же линкса, а вот он в этом хорош - сразу или невязки или ошибки при низких IO SA.
