Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  ximix

Member
Статус: Не в сети
Регистрация: 17.03.2012
Фото: 1
Yjhfr75 писал(а):
Ximix конфиг работоспособен. Проверено, результаты не хуже.

Огонь. Как время будет попробую еще поковыряться. Но мне кажется из-за 1-2% не стоит убиваться, наверное. Главное что сейчас у меня все стабильно.

_________________
#1 5800x3d -30pbo + Strix b550-e + XFX 6800XT OC+ 64 e-Die 3666-16
#2 12400 oc 5.320 1.21v +Riptide b660 + 3080 Vulcan + 16 b-Die 3466-14

  ager29

Member
Статус: Не в сети
Регистрация: 07.08.2019
Фото: 1
Всем привет. Спасибо всем, кто помогал советом. Привожу свои окончательные результаты

CPU Name: Ryzen 5 1600 (3.90GHz 1.37V)
Motherboard Model: MSI B450 A PRO MAX
BIOS: M50 AGESA COMBO 1.0.0.4

Total Size: 1638 MB
Type: Dual Channel (64 bit) DDR4-SDRAM
Frequency: 3533 MHz
Timings: 16-19-14-37-1T
DIMM3 Crucial BLS8G4D30AESBK.M8FE
DIMM4 Crucial BLS8G4D30AESBK.M8FE
SOC Voltage - 1.08V
DIMM Voltage - 1.37V

Проверка стабильности
- TM5 @serj - 3 цикла
- TM5 @anta777 - 3 цикла
- TM5 @1usmus - 10 циклов
- Prime95 sFTT - 2 часа
- Prime95 lFTT - 2 часа
- Prime95 blend - 3 часа
- LinX 0.7 - 10 проходов 4096MB
- OCCT 4.5.2 большой набор - 2 часа
- OCCT 4.5.2 LinPcack - 2 часа


Скрин теста кэша и памяти в AIDA64
https://yadi.sk/i/4Amh9NATwWFCcw


Скрин теста membench default из DRAM Calculator
https://yadi.sk/i/2b5lJFvBvtlqyw


Скрин теста membench easy из DRAM Calculator
https://yadi.sk/i/j5jpxe3Us70mJg


Скрин таймингов из RTC (CUD BUS в BIOS на самом деле стоит 24 24 24 24, но в RTC этого не видно почему-то)
https://yadi.sk/i/xW4a2RQ-iLDHfQ


Последний раз редактировалось ager29 15.12.2019 13:24, всего редактировалось 4 раз(а).

  lDevilDriverl

Member
Статус: Не в сети
Регистрация: 18.04.2014
Фото: 23
Anem писал(а):
TFAW=TWR+TRRD
14=10+4

не увидел улучшения при сравнении 16=10+4 и 14=10+4

_________________
1. 5950x c8hw bdie 6800xt, 6900xt

  icebeltik

Member
Статус: Не в сети
Регистрация: 10.03.2018
Фото: 4
lDevilDriverl
там можно tFAW хоть 5 поставить, и будет проходить все тесты, оно не учитывается
мин. значение tRRDSx4 если понижает производительность то по +1 прибавляется, чтобы исправить нестабильность (ввиду того что требовательный к напряжению тайминг) и дать отдых памяти.

_________________
Ryzen1600x smt off //asus-rog b350-f//1080ti jetstream 1900/11400/1v// FlareX3200-GFX @3067cl12 //QuickFire TK RED

  Anem

Member
Статус: Не в сети
Регистрация: 03.09.2019
Фото: 17
icebeltik писал(а):
мин. значение tRRDSx4 если понижает производительность то по +1 прибавляется, чтобы исправить нестабильность (ввиду того что требовательный к напряжению тайминг) и дать отдых памяти.

Решил поднять на 16 обратно.
В DDR4 связан с WR соотношением 2 к 1 (например WR20\RTP10). Увидел эту строчку и снизил RTP на 1. Получилось 10 к 5 или по другому 2 к 1.
  ximix

Member
Статус: Не в сети
Регистрация: 17.03.2012
Фото: 1

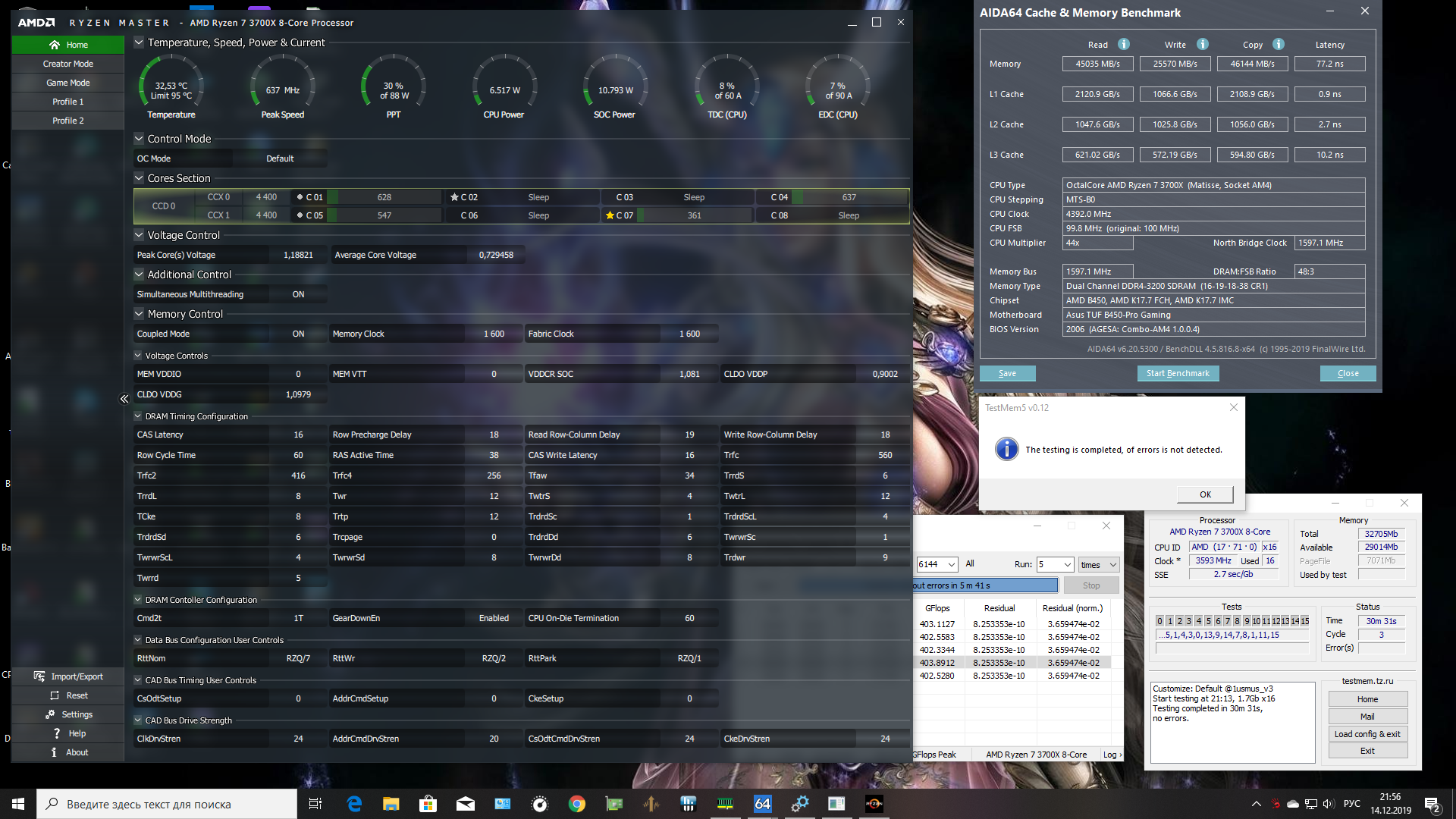

Ребята, посмотрите пожалуйста, где может быть затык?
#77


Мне кажется что-то улучшить можно, но что - не знаю, подозреваю это может крыться в RTT_NOM, RTTWR, RTTPARK - они стоят на авто. Либо я где то не соблюдаю какое то правило или формулу.

_________________
#1 5800x3d -30pbo + Strix b550-e + XFX 6800XT OC+ 64 e-Die 3666-16
#2 12400 oc 5.320 1.21v +Riptide b660 + 3080 Vulcan + 16 b-Die 3466-14

  Yjhfr75

Member
Статус: Не в сети
Регистрация: 05.02.2018
Фото: 1
ximix, я с вашими таймингами бегаю на ура , ошибок нет. Но как бы еще уточнить настройки напряжений, не вижу в скринах, или не туда смотрю.
  cert

Member
Статус: Не в сети
Регистрация: 30.01.2019
Откуда: Москва
Фото: 3
ximix писал(а):
Ребята, посмотрите пожалуйста, где может быть затык?

Затык в чём?))

По мне конфиг ниже был чуть производительнее) там врем прохождения TM5 23м49с, а щас 24м32с
ximix писал(а):
Добавлено: 14.12.2019 5:11
Конфиг с шапки. Просто именно в том сообщении я его запустил не под админом.
В следующем моем сообщении я уже выложил еще одни тесты но уже под админом. Там время больше.

_________________
♦ Ryzen 5 3600@4350 ✚ Performa & NF-P12 redux-1700 ♦ TUF B450-Pro ♦ BLS2K16G4D30AESE 2x16Gb 3733cl16 ♦ 970 EVO ♦ MSI 1070ti ✚ Nitro VG270UP ♦

  Omon-Ra

Member
Статус: Не в сети
Регистрация: 09.01.2014
Откуда: Саратов

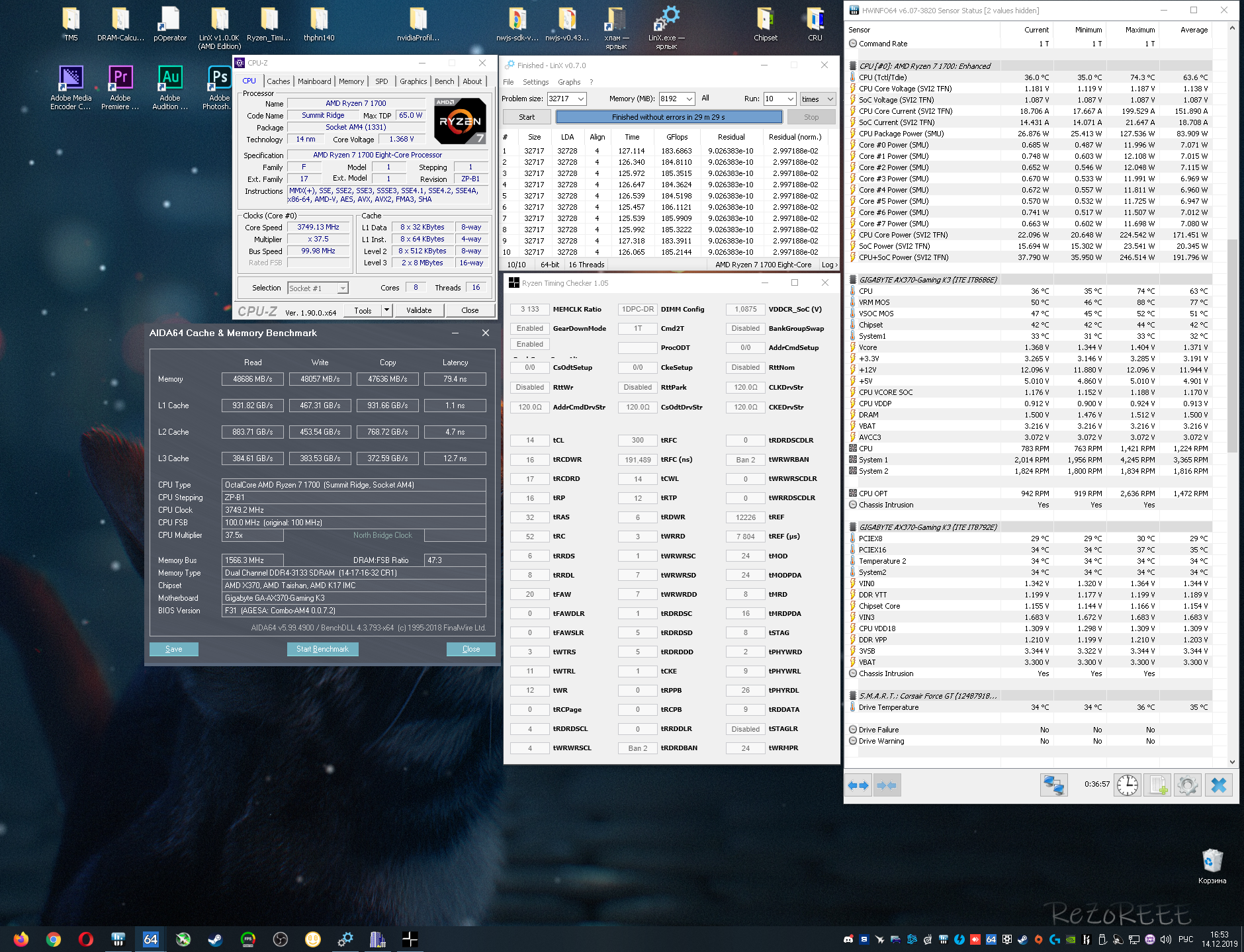

в общем, обслужил корпус, стало лучше с температурами.
програл линпак, но хз, куда выкладывать. тестмем норм.
исходя из анимированных обоев и кучи прог в трее, норм?
тык
Вложение:
Desktop Screenshot 2019.12.14 - 16.53.24.68.png
Desktop Screenshot 2019.12.14 - 16.53.24.68.png [ 1.86 МБ | Просмотров: 7888 ]

_________________
Ryzen 7500F/thermalright PA120SE/B650-A wifi MSI/RAM Fury BB [KF560C36BBEK2-64]6000 (32-36-36-76-90)/ASUS RTX 3080oc/Sams C27HG70QQI

  icebeltik

Member
Статус: Не в сети
Регистрация: 10.03.2018
Фото: 4
Anem писал(а):
В DDR4 связан с WR соотношением 2 к 1 (например WR20\RTP10). Увидел эту строчку и снизил RTP на 1. Получилось 10 к 5 или по другому 2 к 1.


и да это наглядно проявляется в интеле, где во многих случаях убирает ошибки. + в даташитах по ддр4 показано, что tWR и tRTP используются в одной таблице
#77

а на амд их можно крутить как угодно. хоть tRTP делать больше чем tWR из чего можно сделать вывод либо tWR это не то, за что себя выдает, либо tRTP. скорее всего tRTP так как для tWR амд указало ограничение на 8ns, оно вполне подходит под значения интела.

_________________
Ryzen1600x smt off //asus-rog b350-f//1080ti jetstream 1900/11400/1v// FlareX3200-GFX @3067cl12 //QuickFire TK RED

  AHDPEY198329477

Member
Статус: Не в сети
Регистрация: 22.02.2012
Откуда: Моск. Обл.
Фото: 327
icebeltik писал(а):
tWR амд указало ограничение на 8ns

Я слышал про это. И как не странно калькулятор предлагает значения ниже 8нс

_________________
R7 5800X3D (CO -30) // B550 AORUS PRO V2 // Micron Rev. E. 32GB (2x16GB)@3600 // RTX 4070 SUPER // 2560х1440 180гц

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Omon-Ra писал(а):
в общем, обслужил корпус, стало лучше с температурами.
програл линпак, но хз, куда выкладывать. тестмем норм.
исходя из анимированных обоев и кучи прог в трее, норм?

trtp twr не верно выставлены,сделай 8 16 или 6 12 например

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Omon-Ra

Member
Статус: Не в сети
Регистрация: 09.01.2014
Откуда: Саратов
Remarc писал(а):
trtp twr не верно выставлены,сделай 8 16 или 6 12 например

попробую сейчас. просто все по калькулятору для самсунгов e-die.

мммм. с 79.4 упало до 78.1 latency.
надо проверить когда кукчу прог опять запущу

_________________
Ryzen 7500F/thermalright PA120SE/B650-A wifi MSI/RAM Fury BB [KF560C36BBEK2-64]6000 (32-36-36-76-90)/ASUS RTX 3080oc/Sams C27HG70QQI

Последний раз редактировалось Omon-Ra 14.12.2019 22:19, всего редактировалось 1 раз.

  Doctors103

Member
Статус: Не в сети
Регистрация: 05.06.2015
Откуда: Донбасс Восток
Фото: 20
В общем собрал солянку с памяти по 8gb=32gb,а теперь подробнее:Channel A=A1 CB2-CRC Ranks single 8gb (базовая 2400),A2=CB2-CTD 8gb Ranks single(базовая 2666).Channel B=B2 TB1-CTD 8gb Ranks dual(базовая 2666),B1 CB2-CRC Ranks single 8gb(базовая 2400).
3200 1.35v тест
Вложение:
2019-12-14 (3).png
2019-12-14 (3).png [ 1.44 МБ | Просмотров: 7773 ]

Как думаете,это стабильно или еще напрячь железо ?

_________________
GIGABYTE B550 AORUS EliteV2+R7 5800X+LIAN LI Galahad AIO 360 UNI FAN SL120 Edition,32GB 3600 CL 16 .RX 6800XT Phantom Gaming,Corsair HX750i.

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Omon-Ra писал(а):
попробую сейчас. просто все по калькулятору для самсунгов e-die.

я на своих патриотах (они тоже e-die) делал 6 14

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Omon-Ra

Member
Статус: Не в сети
Регистрация: 09.01.2014
Откуда: Саратов
Remarc писал(а):
я на своих патриотах (они тоже e-die) делал 6 14

6 12 норм завелось сразу.

_________________
Ryzen 7500F/thermalright PA120SE/B650-A wifi MSI/RAM Fury BB [KF560C36BBEK2-64]6000 (32-36-36-76-90)/ASUS RTX 3080oc/Sams C27HG70QQI

  icebeltik

Member
Статус: Не в сети
Регистрация: 10.03.2018
Фото: 4
Omon-Ra писал(а):
6 12 норм завелось сразу.

теперь прогони пару часов тм5 с tRTP=6, у меня на длительных тестированиях он вызывает ошибки.

_________________
Ryzen1600x smt off //asus-rog b350-f//1080ti jetstream 1900/11400/1v// FlareX3200-GFX @3067cl12 //QuickFire TK RED

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Omon-Ra писал(а):
6 12 норм завелось сразу.

в аиде улучшения есть?

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  ifritfromff10

Member
Статус: Не в сети
Регистрация: 26.07.2008
Ниче не понимаю в разгоне памяти(( есть память 3200сл14, хотелось очень 3600сл16 чтоб не париться и просто воткнуть, но ее не было. В общем, думаю ну ладно, подредактирую хоть тайминги что ли, скачал этот калькулятор, скачал тайфун. Сначала профилем v1 попробовал фаст тайминги - система не занрузилась, потом снял тайфуном тайминги своей памяти и ввел новые значения фаста - не запустилась. Я единственное не понял с параметром trfc, в калькулятор одно значение, а в биосе их 3 кажись, и все разные, я ввел одно из калькулятора и все они стали этим значением, мб в этом проблема.
В итоге нашел в биосе предустановленные начтройки разгона и поставил 3600сл16, работает на 1.35в как и дефолт 3400сл14, тестмем0.5 проходит. Все ли норм? Чем еще прогнать память? Есть ли смысл в ночном запуске мемтеста досовского?
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
ifritfromff10 писал(а):
с параметром trfc, в калькулятор одно значение, а в биосе их 3 кажись, и все разные, я ввел одно из калькулятора и все они стали этим значением, мб в этом проблема.

trfc только основной надо задавать.те что trfc2 trfc4 трогать не нужно

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35561 • Страница 115 из 1779 • <  1 ... 112  113  114  115  116  117  118 ... 1779  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: bee_izv, denporf, RESPEKTROMETR, shuler37 и гости: 24

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
