  Igor-Igor
Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 18.05.2005
Откуда: Moscow
Фото: 9
Принятые в теме сокращения (и заодно необходимые утилиты для отладки и тестирования памяти)
TM5 - TestMem5
ATC=Asrock Timing Configurator 4.0.4 for z370/390
Asrock Timing Configurator 4.0.13
Asrock Timing Configurator 4.0.12 for z690
Asrock Timing Configurator 4.0.10 for z590
Asrock Timing Configurator 4.0.9 for z490
Asrock Timing Configurator 4.0.8
Asrock Timing Configurator 4.0.3 for z170/270/490

Asrock Timing Configurator 4.0.16
https://drive.google.com/file/d/1-PdgLkCf-5cA3b1kqO2CmFyhXtz-tiS3

AMT - Asus MemTweakit Asus MemTweakIt 2.02.44
При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки).
Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100!
Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ.
Для плат на основе логики z690 и b660:
VDD>VDDQ
VDDQ>=VDD-300mV(0.3V)
Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V.
Для таймингов должно выполняться требование:
_dr=_dd

Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти.
Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты.
Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти.
Для желающих максимально снизить tRFC.
Делим tRFC на сумму tRCD,tRTP и tRP.
Если результат ближе к 4, то снижать tRFC можно по 4 такта.
Если результат ближе к 2, то снижать tRFC можно по 2 такта.
Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.

Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных.
tRAS=tRCD+tRTP (при считывании 8 байт с одного банка)
tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка)
tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно)
tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4!
tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно)
tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно)
tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно)
tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка)
Для DDR4 оптимальным выбором является 4-й или последний вариант.
Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).


Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение.
IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать.
Тоже растет с ростом частоты памяти.
Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.


Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC.
2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей).
3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16.
4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.
5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.

УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд.
0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто.
1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти".
Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода.
CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.

Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD.
RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше.
CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20.
RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла.
RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется.
Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел.
Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S.
CKE=5
СCDL>=4
RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память.
RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG.
WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать.
WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет.
RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать...
REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру.
Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится.
Тестируйте тщательно с перезагрузками, сном, холодным стартом.
RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...

Таблицы от anta777
Актуальные (последние) версии:
TableDRAMIntel(simple3nov2020+simple12oct2020+обычная)
http://bit.ly/3rTIBLv
http://bit.ly/3nWJlxB
http://bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme+absolut)
http://bit.ly/2Oe8R00 - суперлайт
http://bit.ly/2H9jIZH - универсальный
http://bit.ly/2MUvl6n - экстремальный
http://bit.ly/3D9TUnD - абсолют
http://bit.ly/3STH2wx - новый для интела и DDR5
http://bit.ly/3wedj8U - новый для Ryzen3D и DDR5
Тяжелый
http://bit.ly/35eKfeJ

Расчет таймингов (на материнках ASUS)

tRASmin=tCL+tRCD+2
WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле:
WRRD_sg=6+CWL+WTR_L
WRRD_dg=6+CWL+WTR_S
WR - через WRPRE (для матплат ASUS):
WRPRE=4+CWL+WR
RTP - через RDPRE (для матплат ASUS)
RDPRE=RTP

МЕГАпост про RTL и настройку
ПРО НАПРЯЖЕНИЕ НА ПАМЯТЬ!
VDDDQ=1.5 V max по Jedec
VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq.
То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec.
А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V.
Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно

ПРО НАСТРОЙКУ SLOPE И СОПРОТИВЛЕНИЙ!
https://www.overclock.net/threads/the-importance-of-skew-control-for-memory-overclocking.1774358/
https://forums.overclockers.ru/viewtopic.php?p=17385457#p17385457

МЕТОДИКА ПОДБОРА ВЕРНЫХ RTT WR, RTT PARK, RTT NOM
https://forums.overclockers.ru/viewtopic.php?p=17484594#p17484594
На OCN есть методика их подбора с помощью Passmark memtest86, использовать только 8-й тест.


ШАБЛОН ПОСТА
Код:
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz
Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95)
Total Size: 8192 MB
Type: Single Channel (64 bit) DDR4-SDRAM
Frequency: 2750 MHz - Ratio 1:31
Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR)
Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR

[img]Ссылка на скрин[/img]
Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]


Расшифровка коротких наименований таймингов часть 1 и часть 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть еще и другая Таблица по расчёту таймингов

ССЫЛКИ на другие ресурсы
https://github.com/integralfx/MemTestHelper/blob/oc-guide/DDR4%20OC%20Guide.md
https://www.hardwareluxx.de/community/threads/intel-ram-oc-thread-guides-und-tipps.1230518/
https://www.overclock.net/threads/official-intel-ddr4-24-7-memory-stability-thread.1569364/
https://www.systemverilog.io/

Таблица tRFC от integralfx
Below are the typical tRFC in ns for the common ICs:
IC tRFC (ns)
Hynix 8Gb AFR 260 - 280
Hynix 8Gb CJR 260 - 280
Hynix 8Gb DJR 260 - 280
Micron 8Gb Rev. E 280 - 310
Micron 16Gb Rev. B 290 - 310
Samsung 8Gb B-Die 120 - 180
Samsung 8Gb C-Die 300 - 340

Таблица tRFC от Reous v26
#77

Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77

Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77
#77
#77
#77

Статистика tRCD планок в зависимости от типов чипов
#77
#77
#77
Чем выше вы в вертикальном столбце, тем удачнее планки.
Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят)
На 1 таблице все,что выше красной линии - суперотборники.

Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO.
2.Включить в биосе Round Trip Latency.
3.Для гигабайтов - memory enchancement=normal.

Руководство по разгону памяти для начинающих блондинок
https://docs.google.com/document/d/15qsrwUxGbKtqjeyEhmCear2kN9hCt2noKK5z14Webhg/edit?usp=sharing
https://docs.google.com/document/u/0/d/1QacU405kVV10-qBdrqQKOY0v-FKlBFpLcEDn0QpriSE/mobilebasic на русском
Мобильная версия
https://docs.google.com/document/u/0/d/15qsrwUxGbKtqjeyEhmCear2kN9hCt2noKK5z14Webhg/mobilebasic

Программы для тестирования памяти
GSAT- https://drive.google.com/file/d/1iCj0-jQIXIlo_Zvm5jO949ZH9fClTNF3/edit
для длинных тестов добавил параметр "--pause_delay" чтоб периодически не отключались потоки


Последний раз редактировалось anta777 09.12.2024 13:52, всего редактировалось 165 раз(а).
Внесены дополнения по tRFC и tRAS.


Реклама

Партнер
  ancemin

Member
Статус: Не в сети
Регистрация: 21.07.2012
Откуда: г. Тула
Фото: 12
sdvuh писал(а):
Когда платишь 18т.р. за 16Гб в 2020 году, то невольно ожидаешь большего, чем "ок".

Не знаю чего ты, тем более корсар ещё, я брал би-дай 3200с14 месяц назад за 11т. если без бонусов. Уж она то получше будет по охлаждению уж точно, смотри на 1.45в сколько. Кстати похоже победил я 3700с15, не правильно скорей всего разгонял, сначала включал хмр, а с него уже разгон делал. Щас попробовал без вкл. хмр и по крайней мере на 1.45в на холодную без проблем.

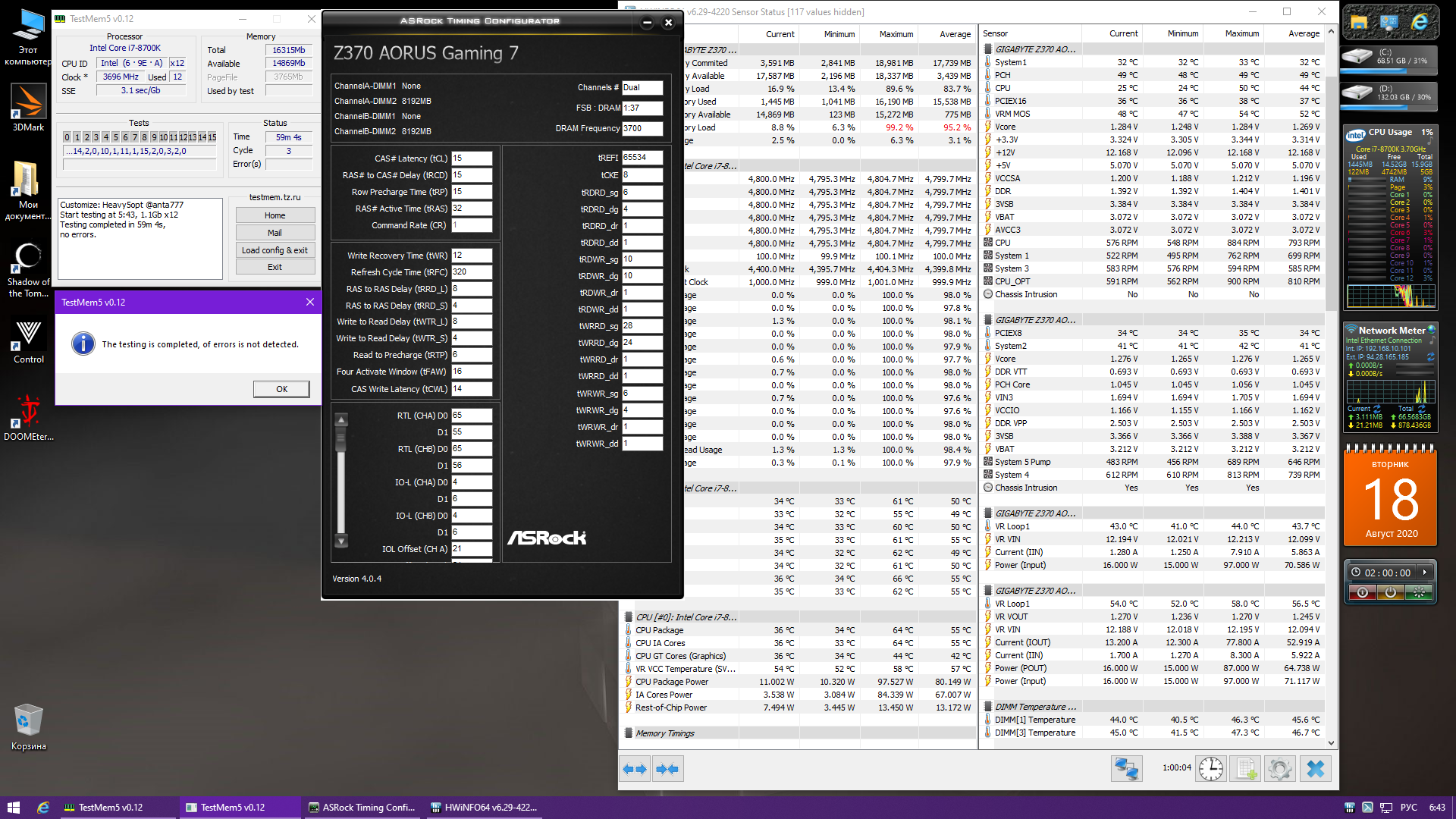

Вложение:
18.08.2020 на холодную 1.45в.png
18.08.2020 на холодную 1.45в.png [ 591.05 КБ | Просмотров: 939 ]

_________________
I7-8700K\GIGABYTE Z370 AORUS GAMING 7\F4-3200C14D-16GTZ\Gigabyte Aorus RTX 3080 MASTER 12Гб \Thermaltake TPX-1275M \SKC3000S1024G

  odvolk10

Member
Статус: Не в сети
Регистрация: 09.11.2019
Откуда: Карелия|СПб
sdvuh писал(а):
1.39

:beer:
sdvuh писал(а):
Плюс 70mV сразу требуется. Не рационально на постоянку, для бенчей пока оставлю.

Ну это нормально.
sdvuh писал(а):
Когда платишь 18т.р. за 16Гб в 2020 году, то невольно ожидаешь большего, чем "ок". Хотя и понятно, что никто никому не обязан, тут не рациональность говорит.

Для этого есть тфорсы 3733 за 99$. Обычно едут 4500 17-17 1.47-1.48В, 4600 17-17 1.5-1.52В, 4000 1Т едут нормально. Я вообще дуалы за 11т.р. взял 3000 14-14. У знакомого 4000 15-15-1Т поехали 1.5В на 10 апексе.
  fedx

Куратор темы
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
odvolk10 писал(а):
Я вообще дуалы за 11т.р. взял 3000 14-14. У знакомого 4000 15-15-1Т поехали 1.5В на 10 апексе.

Ого, это те Рипджавсы? Я из свои TridentZ тоже выжал 4000с15 но CR2 (на прошлой странице).

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

  sdvuh

Member
Статус: Не в сети
Регистрация: 18.09.2017
Откуда: Москва
Фото: 4
ancemin писал(а):
Не знаю чего ты, тем более корсар ещё, я брал би-дай 3200с14 месяц назад за 11т. если без бонусов. Уж она то получше будет по охлаждению уж точно, смотри на 1.45в сколько. Кстати похоже победил я 3700с15, не правильно скорей всего разгонял, сначала включал хмр, а с него уже разгон делал. Щас попробовал без вкл. хмр и по крайней мере на 1.45в на холодную без проблем.

У тебя материнка удивительно хорошо работает)
odvolk10 писал(а):
Ну это нормально.

odvolk10 писал(а):
Для этого есть тфорсы 3733 за 99$. Обычно едут 4500 17-17 1.47-1.48В, 4600 17-17 1.5-1.52В, 4000 1Т едут нормально. Я вообще дуалы за 11т.р. взял 3000 14-14. У знакомого 4000 15-15-1Т поехали 1.5В на 10 апексе.

Я не жалуюсь, просто, если для процов у меня весьма четкие представления о диапазоне качества, то с памятью мне не понятна ситуация :-)
  St@s1987

Member
Статус: Не в сети
Регистрация: 01.02.2010
Фото: 12
ancemin, а чего такой RRD_L ?
  garison87

Member
Статус: Не в сети
Регистрация: 30.09.2007
Откуда: Tver
Фото: 29
Tomass писал(а):
Подскажите абитуриенту, 1.450v хочу оставить на постоянку т. к 3800 иначе не берет, можно не ссать? Память не дорогая потерять не ссу))

на b-die я год работал с 1.46в никаких проблем не выявлено.
сейчас на e-die пока полтора месяца 1.46в полет нормальный (через 10 месяцев еще отпишусь))).

Добавлено спустя 3 минуты 56 секунд:
ancemin писал(а):
Не знаю чего ты, тем более корсар ещё, я брал би-дай 3200с14 месяц назад за 11т. если без бонусов. Уж она то получше будет по охлаждению уж точно, смотри на 1.45в сколько.

Только доминаторы по охладу лучше трайдентов, если у тебя какой-нибудь RGB Pro - то это хлам с парой тоненьких как фольга радиков, а у трезубца радиатор нормальный кусок алюминия (по весу чувствуется, это я как владелец и того и того говорю).
По температурам - датчик может стоять в разных местах, продув в корпусе разный, да ты еще и хеви конфиг вместо экстрима юзал - а там нагрузка меньше.

Добавлено спустя 2 минуты 4 секунды:
odvolk10 писал(а):
Для этого есть тфорсы 3733 за 99$. Обычно едут 4500 17-17 1.47-1.48В, 4600 17-17 1.5-1.52В, 4000 1Т едут нормально. Я вообще дуалы за 11т.р. взял 3000 14-14. У знакомого 4000 15-15-1Т поехали 1.5В на 10 апексе.

Можешь кинуть ссылки на них где брал в личку, а то я без бидая скучаю :cry: да давно хотел тфорсы погонять - радиатор там нравится, без всякого пластикового хлама - как в старые добрые.

Добавлено спустя 6 минут 40 секунд:
sdvuh писал(а):
Я не жалуюсь, просто, если для процов у меня весьма четкие представления о диапазоне качества, то с памятью мне не понятна ситуация

по отбору просто можно понять частоту дели на CL и чем выше число - тем лучше отбор чипов, ну это грубо)
4400/19=231,6
3200/14=228,6
3600/15=240
3600/16=225
Итого твой комплект за 18к на 2% лучше, чем 3200с14, который можно купить за 9800(рипджавс) или за 10600(трайдент без подсветки).
А комплект, который лучше их всех 3600с15 к сожалению в РФ не достать(
Единственный момент - комплекты с изначально высокой частотой типа твоего могут сильно лучше ходить именно на высоких частотах, т е я вот уперся в 4400с17, а твой комплект должен идти и 4500-4600, но для этого ему нужно 1,5в - а ты боишься их подавать и тогда смысла брать тебе этот комплект не было.

_________________
Russian Overs Team

  sdvuh

Member
Статус: Не в сети
Регистрация: 18.09.2017
Откуда: Москва
Фото: 4
garison87 писал(а):
Итого твой комплект за 18к на 2% лучше, чем 3200с14, который можно купить за 9800(рипджавс) или за 10600(трайдент без подсветки).
А комплект, который лучше их всех 3600с15 к сожалению в РФ не достать(
Единственный момент - комплекты с изначально высокой частотой типа твоего могут сильно лучше ходить именно на высоких частотах, т е я вот уперся в 4400с17, а твой комплект должен идти и 4500-4600, но для этого ему нужно 1,5в - а ты боишься их подавать и тогда смысла брать тебе этот комплект не было.

Не, у меня противоположные переживания. Я последние три раза на памяти сэкономил и каждый раз пожалел. Тут же я решил упороться и взять топчик, но у меня возникли сомнения, что я и в этот раз сэкономил, не доплатив за лучшее качество. 1,5в не боюсь, просто не вижу смысла в таком режиме на постоянку, а мериться тут результатами для бенчей мне нет смысла - все равно с лучшими результатами не потягаться никак.
  garison87

Member
Статус: Не в сети
Регистрация: 30.09.2007
Откуда: Tver
Фото: 29
sdvuh писал(а):
все равно с лучшими результатами не потягаться никак.

У тебя мега крутой камень и отборный бидай, 1,5в и в путь к 4400 16-16-16-36-1т :beer:
Пока не разгонишь - не возвращайся :lol:

_________________
Russian Overs Team

  sdvuh

Member
Статус: Не в сети
Регистрация: 18.09.2017
Откуда: Москва
Фото: 4
garison87 писал(а):
1,5в и в путь к 4400 16-16-16-36-1т

У меня на 4133-16-16-16-1 с мод-2 и центерингом проходит пост (грузится) один раз из 5-ти. Дальше вообще никак. Нужно, я думаю, в сторону сопротивлений копать, но это и RTL будет расти вместе с частотой и вторички-третички поплывут, так что мне больше нравится идея первички снижать. 4000-15-15-15, 3866-14-14-14 и т.д.
  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
По отбору памяти, чтобы было правильно:
частота/(tCL+tRCD+tRP).
Где выше, там лучше.
Можно немного проще:
частота/(tCL+tRCD).

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  garison87

Member
Статус: Не в сети
Регистрация: 30.09.2007
Откуда: Tver
Фото: 29
anta777 писал(а):
Можно немного проще:
частота/(tCL+tRCD)

Да так актуальнее, а то современные E-die и D-die могут в CL и не могут в RCD.

Добавлено спустя 3 минуты 34 секунды:
sdvuh писал(а):
У меня на 4133-16-16-16-1 с мод-2 и центерингом проходит пост (грузится) один раз из 5-ти

зачем ты мучаешься с проходом 1 из 5ти?
Прошла тренировка - отключил ее и RTL блок руками вбил.
Кстати в прохождении тренировки помогает увеличение IO SA и зная тебя - ты все там занизил как обычно :lol:
накинь немного и проверь.


Вложения:

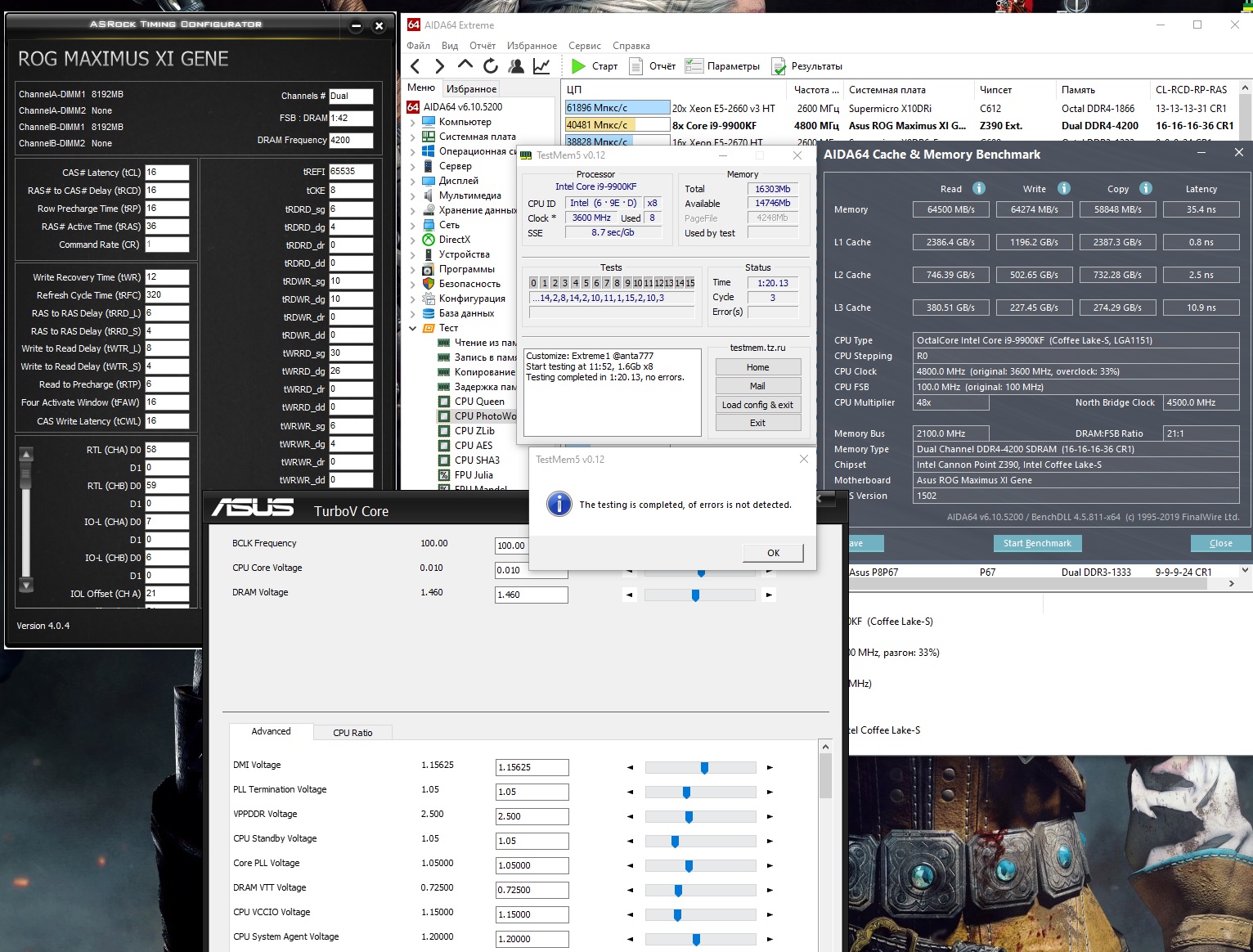

финалка.jpg [ 544.7 КБ | Просмотров: 879 ]

_________________
Russian Overs Team
  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
RTT 80/40/0 или 80/40/40 - вот и весь секрет.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  sdvuh

Member
Статус: Не в сети
Регистрация: 18.09.2017
Откуда: Москва
Фото: 4
garison87 писал(а):
зачем ты мучаешься с проходом 1 из 5ти?
Прошла тренировка - отключил ее и RTL блок руками вбил.

Я про то, что уже на 4133-1т едва переваривает.
garison87 писал(а):
Кстати в прохождении тренировки помогает увеличение IO SA и зная тебя - ты все там занизил как обычно

Для тренировки у меня отдельно подобранные вольтажи, я к этому еще 100 лет назад на позапрошлой гиге пришел)
anta777 писал(а):
RTT 80/40/0 или 80/40/40 - вот и весь секрет.

Спасибо! Какой из этих двух вариантов предпочтительней, если заработают оба?
  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
80/40/40 правильнее.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  fedx

Куратор темы
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
А для дуалов? Я опытным путем 80-48-0 нашёл, но мб и что-то еще есть? Может сработать что-то типа как на АМ4 для высоких частот - 7\3\1 (34-80-240)? Просто комбинаций дофига, чтоб тупо перебором проверить.

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

  sdvuh

Member
Статус: Не в сети
Регистрация: 18.09.2017
Откуда: Москва
Фото: 4
anta777
А что означает OREF_RI=0? Я правильно понимаю, что он позволяет рефрешить ранг в случае его простоя до окончания REFI по истечении заданного им количества тактов простоя, а при установки "0" рефреш будет происходить строго по истечении REFI?
  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
fedx писал(а):
А для дуалов? Я опытным путем 80-48-0 нашёл, но мб и что-то еще есть? Может сработать что-то типа как на АМ4 для высоких частот - 7\3\1 (34-80-240)? Просто комбинаций дофига, чтоб тупо перебором проверить.

80/60/40 или 80/60/0
PARK и NOM в авто, ищем максимальное WR, при котором плата еще стартует.
Нашли, выставили.
PARK в авто, ищем максимальное NOM.
Затем ищем PARK.

Добавлено спустя 4 минуты 2 секунды:
Еще встречал
120/120/80
120/120/48
120/80/60
80/48/34
И все.
Комбинаций очень мало, так как
WR>=PARK>=NOM

Добавлено спустя 9 минут 41 секунду:
sdvuh писал(а):
anta777
А что означает OREF_RI=0? Я правильно понимаю, что он позволяет рефрешить ранг в случае его простоя до окончания REFI по истечении заданного им количества тактов простоя, а при установки "0" рефреш будет происходить строго по истечении REFI?

Я так это вижу для себя.
OREF_RI - это дополнительные такты простоя памяти.
Чтобы могла пойти команда REFRESH, ячейки памяти, для которых идет эта команда, должны быть предварительно заряжены (precharged)= пребывать в состоянии простоя (idle).
Рефреш начнется только после того, как пройдет время OREF_RI, а не сразу, поэтому выставив 0, мы убираем эту задержку.

Сразу напишу про tREFIx9:
между двумя командами REFRESH может пройти максимально время, равное этому параметру, но зато потом должны идти подряд 8 команд REFRESH.
Начну издалека.
За 64 мс (миллисекунды) должны быть обновлены все ячейки памяти.
Это глобальное обновление разбито на 8192 мелких обновлений (обновляются разные строки памяти). Дальше речь идет о мелких обновлениях.
Время одно такого мелкого обновления равно 64 мс/8192=7.8125 микросекунды.
В тактах tREFI=7.8125*истинную частоту памяти (частота памяти/2).
Это гарантирует, что каждая ячейка памяти будет обновлена через 64 мс.
Внутри мелких обновлений для гибкости сделана возможность отложить команду REFRESH следующих строк (ячеек памяти) на время tREFIx9.
Еще есть одно ограничение: на протяжении любого отрезка времени =2хtREFI можно подать максимум 16 команд REFRESH.
Поэтому доступный для нас максимум для tREFIx9 в биосе для интела =127 ограничивает нас просто в окне для двух мелких команд REFRESH, не ограничивая и не влияя на глобальное время
обновления (по стандарту 64 мс).

Отсюда - поднимая tREFI в биосе, мы увеличиваем время глобального обновления с 64 мс до расчетного, имея просто ограничение для окна (времени между двумя мелкими командами REFRESH).
Возьму для примера частоту памяти 4000 и tREFI=65535

Глобальное время обновления у нас в этом примере равно:
64*(65535/(7.8125*(4000/2)))=268.43 мс (миллисекунды).

tREFIx9=127=130048 тактов
130048/65535=1.9844 , получается, что у нас нет окна, так как его минимум равен 2 (чтобы между двумя командами REFRESH прошло время равное tREFIx2).
При tREFI=65024 у нас будет работать минимальное окно.

Вывод: нужно не бездумно увеличивать tREFI до максимума, так как мы лишаемся гибкости в обновлении памяти!
В следующую версию таблицы будет внесен расчет оптимального tREFI с учетом окна.
Оптимальные tREFI:
размер окна - tREFI
2 - 65024
3 - 43349
4 - 32512
5 - 26009
6 - 21674
7 - 18578
8 - 16256

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

Последний раз редактировалось anta777 19.08.2020 15:55, всего редактировалось 8 раз(а).

  ancemin

Member
Статус: Не в сети
Регистрация: 21.07.2012
Откуда: г. Тула
Фото: 12
St@s1987 писал(а):
а чего такой RRD_L ?

От бадлы, для надежности, от него толку всё равно никакого, профита от снижения я не заметил. Да и недавно anta777 писал sdvuh что мол ставь 8, не ошибешься.

_________________
I7-8700K\GIGABYTE Z370 AORUS GAMING 7\F4-3200C14D-16GTZ\Gigabyte Aorus RTX 3080 MASTER 12Гб \Thermaltake TPX-1275M \SKC3000S1024G

  garison87

Member
Статус: Не в сети
Регистрация: 30.09.2007
Откуда: Tver
Фото: 29
anta777 писал(а):
RTT 80/40/0 или 80/40/40 - вот и весь секрет.

да на гене они не особо и нужны, там и так все прекрасно, главное не жадничать с IO SA)

_________________
Russian Overs Team

  ancemin

Member
Статус: Не в сети
Регистрация: 21.07.2012
Откуда: г. Тула
Фото: 12
Всё же я в который раз убеждаюсь что для окончательной проверки памяти линкс нужен, если упора в охлад конечно нет. С утра тм5 прошел на 1.4в Vdram, после работы дай думаю линкс пройду, и на 5 проходе ошибка, увеличиваю до 1,41 на 12 невязка, добавляю до 1.42 и всё хорошо.
Вложение:

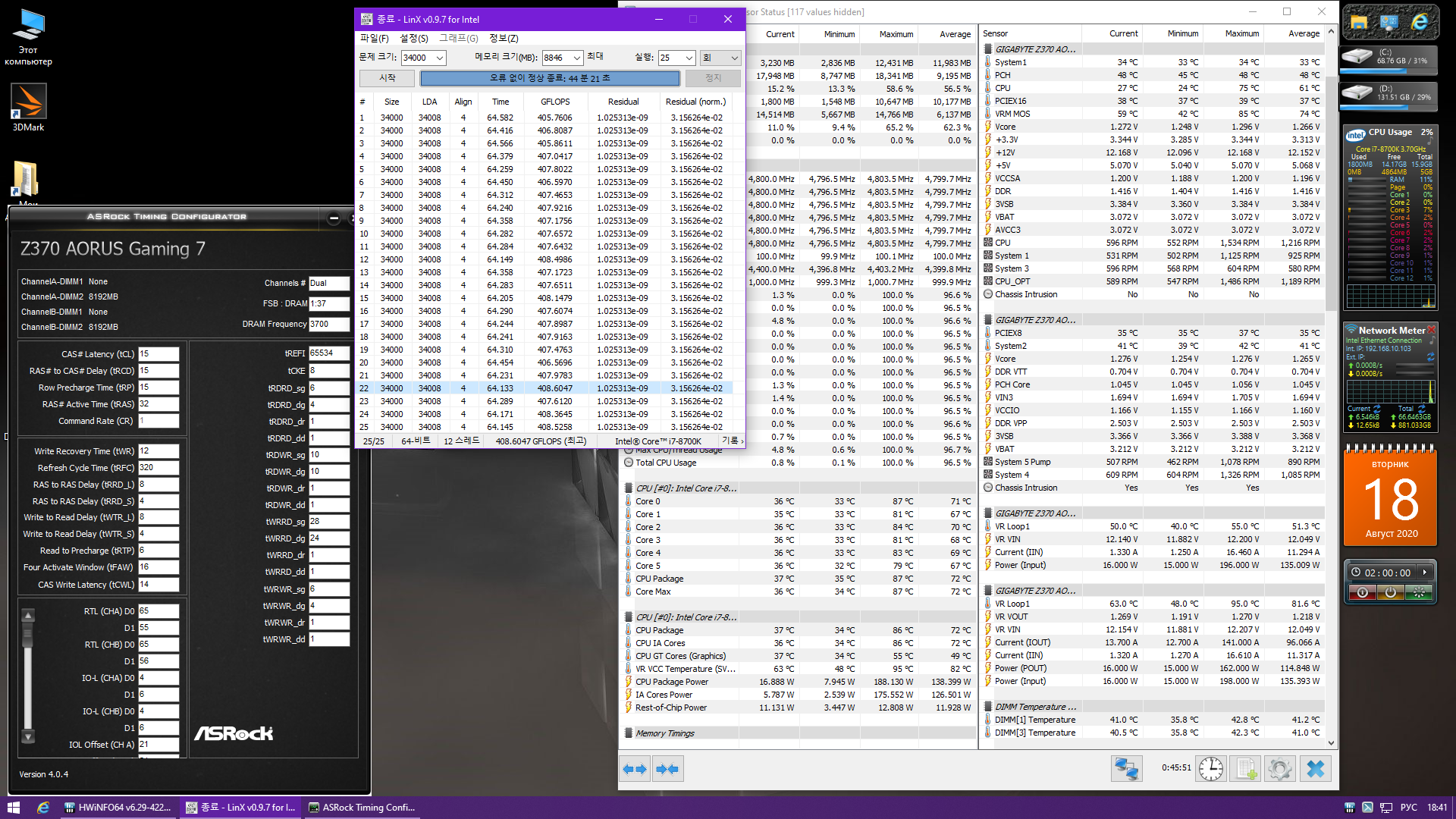

18.08.2020 на горячую 1.4в 25.2 град..png
18.08.2020 на горячую 1.4в 25.2 град..png [ 585.23 КБ | Просмотров: 1508 ]
Вложение:

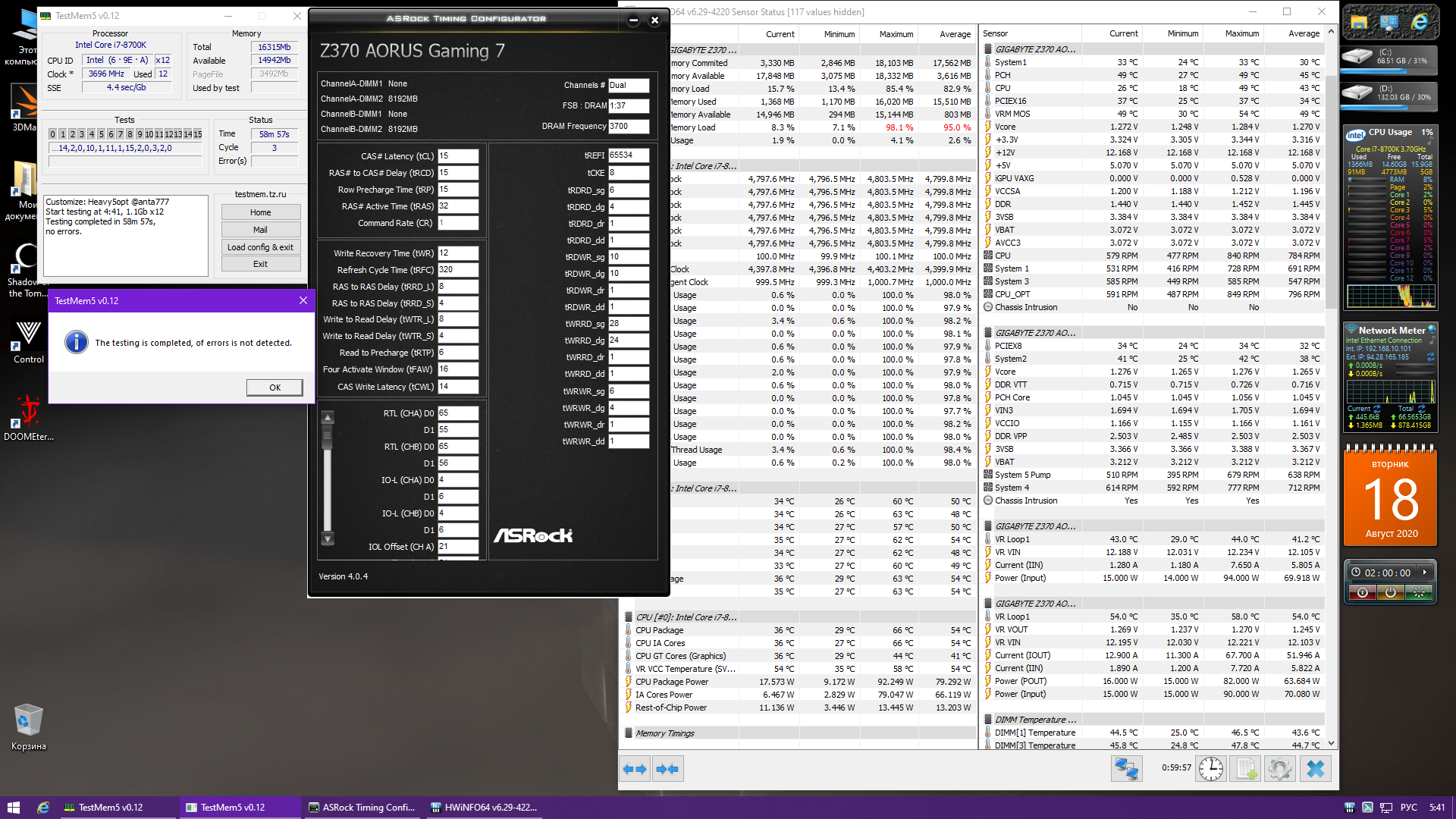

18.08.2020 27.2 град. Vdram 1.42в.png
18.08.2020 27.2 град. Vdram 1.42в.png [ 597.29 КБ | Просмотров: 1508 ]

_________________
I7-8700K\GIGABYTE Z370 AORUS GAMING 7\F4-3200C14D-16GTZ\Gigabyte Aorus RTX 3080 MASTER 12Гб \Thermaltake TPX-1275M \SKC3000S1024G

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 43524 • Страница 1151 из 2177 • <  1 ... 1148  1149  1150  1151  1152  1153  1154 ... 2177  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 41

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
