AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
Заблокирован Статус: Не в сети Регистрация: 20.06.2010 Фото: 33
fedx писал(а):
Печально, неужели придётся первопроходцем быть? Ну типа 64гб хватит всем, игры в оперативку можно пихать, рамдиск, все дела...
Ну да, будешь первым) Рамдиск играм не нужен, в 64 гига большинство игр не влезет Ты обьемы игр на диске видел какие сейчас?) Это нужно будет 128 гигов ставить 16 гигабайт сейчас везде хватает играм, 32 гига это с ЗАПАСИЩЕМ) а 64 это для работы если. кому реально это нужно.
_________________ 14900k 6.2Ghz DDR5 8400 CL36 RTX 5090 WATER COOLING 3300Mhz/34000Mhz. Наш телеграмм канал https://t.me/game_2hard
Member
Статус: Не в сети Регистрация: 24.06.2019 Откуда: Владивосток Фото: 4
fedx писал(а):
Ребят, а 2х32 кто-то гнал, хотя бы примерно что они умеют? А то если там всего 3600-3800, я и покупать для теста не буду. Буду благодарен любой инфе, поможет определиться, быть или не быть тесту.
Junior
Статус: Не в сети Регистрация: 19.08.2020 Фото: 1

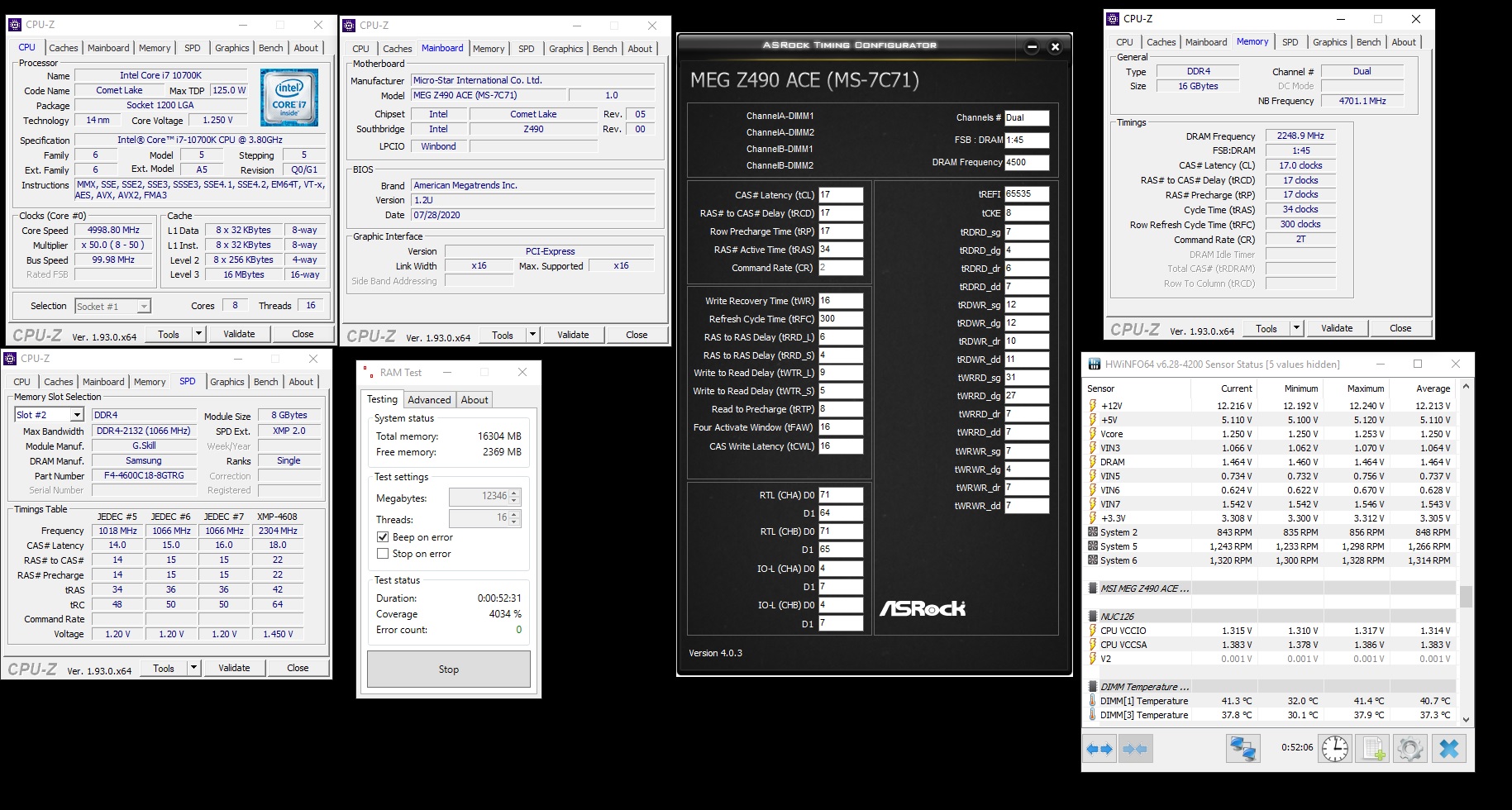

St@s1987, garison87 спасибо! Перепробовал уже все, память выше 3866 не стартует, решил остановиться на 3800. Ужал тайминги, только не знаю те ли вообще трогал, подскажите эксперты!
Заблокирован Статус: Не в сети Регистрация: 20.06.2010 Фото: 33
2500K_2 писал(а):
Доброго времени суток . Оставить так или менять что то? Заранее спасибо.
Tm5 ант экстрим пройди для начала на этих настройках. RRD выставить все 4 можно на b-die wtrL wtrS 8 4 можно. Если пройдет ант экстрим можно оставлять.
_________________ 14900k 6.2Ghz DDR5 8400 CL36 RTX 5090 WATER COOLING 3300Mhz/34000Mhz. Наш телеграмм канал https://t.me/game_2hard
Куратор темы Статус: Не в сети Регистрация: 10.06.2011
Alneri писал(а):

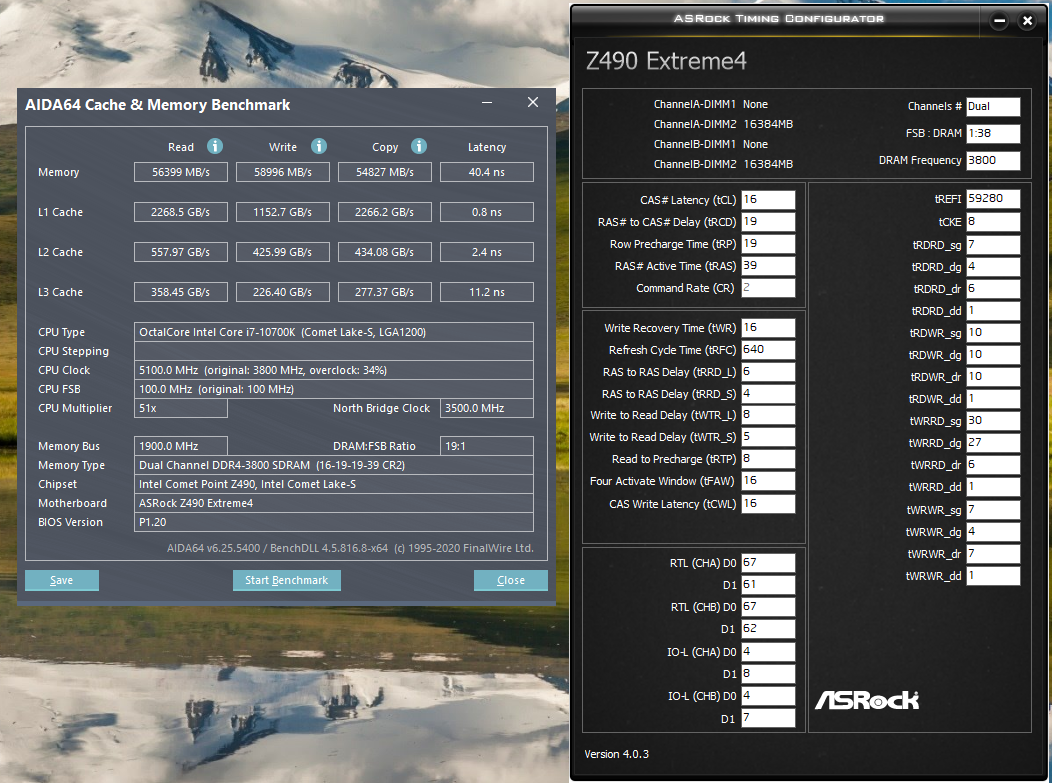

Всем привет! Пытаюсь разогнать балистики BL16G32C16U4R, что получилось на скрине. Ставил IO-1,30, SA-1,35, vdram=1.45, ODT выставлял и в авто и 80/40/60, и еще кучу вариантов, выше 3800 не запускается, вот и думаю уперся в память или делаю что то не так, может кто что подскажет.
Вложение:
При разгоне tRFC и tREFI изменяют в самом конце, поставь их в авто и пробуй взять 4000. Первички пробовать 16-21-21-41-2 или 17-22-22-43-2 RDRDsg=8 WRWRsg=8 WRWRdr=9 WRRDdr=9 RDRDdr=9
Member
Статус: Не в сети Регистрация: 29.12.2014 Фото: 55
2500K_2 писал(а):
И другой вопрос- чем карху плохой как тест?
Ничем. Каждый по своему хорош! В моем случае(предполагаю, у всех по разному, но я уже 1.5 года юзаю эти два теста) tm5 extreme1 помогает выявлять излишний io, из-за чего могу быть ошибки в тестаХ, а karhu всегда больше требует io/sa(в основном sa).
SRV1977 писал(а):
Не у всех хорошо все грузится
Ну это уже твои проблемы. Если у тебя интернет не в состоянии открыть/загрузить картинку 540кб, то в таком случае стоит поменять провайдера. Все подстраиваться под единичные случаи не будут
Member
Статус: Не в сети Регистрация: 18.09.2017 Откуда: Москва Фото: 4
2500K_2 писал(а):
И другой вопрос- чем карху плохой как тест? Насколько знаю он хорошо чекает напруги.
TM5 проверяет правильность таймингов (кроме RFC и REFI), Prime95 Large проверяет все, а вольтажи вообще лучше всех остальных тестов, но это долго (по "моему стандарту" нужно 3 полных цикла для полной уверенности, это 9.5 часов на "оставленной в покое" системе). Так что TM5 Extreme для быстрой проверки, потом можно пройти 10 проходов LinX c 35000 задачей, чтоб зря Prime не оставлять без присмотра на заведомо нестабильных вольтажах, потом Prime Large на ночь, если все пройдет, то, по моему опыту, память полностью стабильна. Длительный прогон Прайма еще ни разу не подводил, в принципе, можно вообще ничего кроме него не использовать, но это не эффективно с точки зрения затрачиваемого времени на выявления проблем. Карху же просто не нужен: он хуже тестирует тайминги в сравнении с Экстрим конфигом TM5 и хуже тестирует вольтажи в сравнении с Праймом. А еще у меня был случай, буквально на днях, что настройка с вручную вбитым агрессивным RTL блоком успешно проходила Экстрим конфиг, но безнадежно сыпалась в Прайме за 5-70 минут даже с накидыванием вольтажей. Жаль не пришло в голову Кархой этот случай затестить, но я про него не вспомнил, да и нету у меня его давно.
Junior
Статус: Не в сети Регистрация: 19.08.2020 Фото: 1
garison87 не, не стартует. anta777 выставил 17-22-43/2 и третички как ты написал, 3800 стартует, 3866 и выше уже нет, еще что заметил, выставил SA-1.35 IO-1.3 перестала и 3800 стартовать, ставлю на авто все нормально. Может еще настройки ODT влияют и их нужно подбирать, либо пока кривой биос и нужно ждать обновы, хз в общем. Ну или все таки это потолок памяти (:
Member
Статус: Не в сети Регистрация: 16.01.2015 Откуда: Санкт-Петербург
sdvuh разве режим blend не лучше large? И как определять завершенный цикл, а то мне все эти наборы цифер и букавок А так согласен, что Праймом лучше в конце проверять, чтобы быть полностью уверенным
на днях в поиске минимальных напряжений прошел успешно тм5 extreme, но при этом в прайме в режиме бленд за 5 минут три потока с ошибками отваливались. В итоге чтобы хотя бы 20 минут продержаться либо +0,01v на dram, либо io и sa по +0,08v
Куратор темы Статус: Не в сети Регистрация: 10.06.2011
Alneri писал(а):
garison87 не, не стартует. anta777 выставил 17-22-43/2 и третички как ты написал, 3800 стартует, 3866 и выше уже нет, еще что заметил, выставил SA-1.35 IO-1.3 перестала и 3800 стартовать, ставлю на авто все нормально. Может еще настройки ODT влияют и их нужно подбирать, либо пока кривой биос и нужно ждать обновы, хз в общем. Ну или все таки это потолок памяти (:
А мой замечания по поводу третичек все учли ? tRFC и tREFI в авто?
Добавлено спустя 2 минуты 53 секунды: Напряжения, найденные с помощью tm5 extreme, нужно увеличить минимум на 25 мВ. Касается ио, са. А у вас было просто занижено напряжение на память.
огромное спасибо! Модератор, закрепите эту информацию в шапку, пожалуйста. Хрестоматийная информация. Я аж успел винду переставить, а ошибка с 4.0.4 версией не ушла.
