Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
tRP=20
а затем пробовать снижать tRAS вместе с tRC
57/37
56/36
и так далее

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  gungstar

Member
Статус: Не в сети
Регистрация: 10.01.2005
Фото: 0
anta777 писал(а):
tRP=20
а затем пробовать снижать tRAS вместе с tRC
57/37
56/36
и так далее

У rev.E, по практике, чёткий предел по trc, ниже которого не зажмёшь. И он выше формульного tras+trp. Повышать trp до 20 - вредный совет, только возрастут задержки.
  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
Не пиши о том, в чем не разбираешься.
Прочти еще раз свой бред: на микроне ревизии Е Jedec-формула для tRC не работает, так как великий гунгстар это доказал в своих экспериментах.
Реальный tRP у АМД =tRC-tRAS

И у микрона ревизии Е (и не только у него) tRP=tRCD, а ты можешь и дальше себя тешить надеждами, что у тебя tRP=16 при tRCD=20

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  gungstar

Member
Статус: Не в сети
Регистрация: 10.01.2005
Фото: 0
anta777
anta777 писал(а):
Не пиши о том, в чем не разбираешься.
заблуждаешься
anta777 писал(а):
tRP=16 при tRCD=20

тесты подтверждают что это работает
  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
Это не работает, так как истинный tRP=tRC-tRAS

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  TeXtremeT

Member
Статус: Не в сети
Регистрация: 26.09.2008
Откуда: Samara
Фото: 0
Привет!
Есть материнка MSI B350 Pro Carbon на ласт биосе. Опера старые ОЕМ BB2 3200.
Хочу воткнуть 5600G. Думаю, что если сменю оперу на самс OEM DB2, которая берет 4000+, смогу ли я погнать до таких частот на B350.
Нужен ли B550? На что я могу расчитывать? Оперу поменять не так дорого, как мать на такой же класс.

_________________
Если твой компьютер работает нормально, но охота просто так поковыряться - лучше не надо. ;-D

  XIMERA123

Member
Статус: Не в сети
Регистрация: 12.06.2009
Откуда: хз не помню
TeXtremeT скорее всего да, 5600g хорошо память гонит.
  Mitos2002

Member
Статус: Не в сети
Регистрация: 28.11.2006
Фото: 565
уважаемые авторы, разъясните

на мортаре б450 и 5600х гоню память. 3800 сейчас.
В DRAM CALCULATOR все что выше 3800 выдает не поддерживается. это как понять?

anta777 поставил по формуле tRP=tRC-tRAS (24=60-36) заместо (16) упали задержки на пару нс примерно

Итог
64886

_________________
Z690-A Pro • i5-126KF@5.1 • FD Celcius S24 • bDie 32gb@var • eVGA 3080Ti • M2+SSD+HDD • AirFace • eVGA 750SNP2

Последний раз редактировалось Mitos2002 30.05.2022 8:44, всего редактировалось 4 раз(а).

  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
Правильно сделали!

Добавлено спустя 4 минуты 8 секунд:
Но лучше поднять tRAS, а tRP выставить = tRCD.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  Mitos2002

Member
Статус: Не в сети
Регистрация: 28.11.2006
Фото: 565
anta777 писал(а):
лучше поднять tRAS, а tRP выставить = tRCD.

слово поднять, это на увеличение цифры или уменьшение?

_________________
Z690-A Pro • i5-126KF@5.1 • FD Celcius S24 • bDie 32gb@var • eVGA 3080Ti • M2+SSD+HDD • AirFace • eVGA 750SNP2

  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
tRC=60
tRAS=41
tRP=19

затем пробовать снижать tRC вместе с tRAS синхронно:
59/40
58/39
57/38
56/37

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  Mitos2002

Member
Статус: Не в сети
Регистрация: 28.11.2006
Фото: 565
anta777
благодарю, буду пробовать.

а вот ещё вопрос, выше 3800 реально нельзя выставить? я пускал для проверки IF выше 1900 и у меня клмп стартует. например при 1933, на 2000 не проверял пока

_________________
Z690-A Pro • i5-126KF@5.1 • FD Celcius S24 • bDie 32gb@var • eVGA 3080Ti • M2+SSD+HDD • AirFace • eVGA 750SNP2

Последний раз редактировалось Mitos2002 30.05.2022 8:42, всего редактировалось 1 раз.

  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
будут WHEA-ошибки

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  Mitos2002

Member
Статус: Не в сети
Регистрация: 28.11.2006
Фото: 565
anta777
благодарю

оставил так
64900

чет я начал по схеме, а латенс начал чуть рости (погрешность?), а ПСП падать по немногу.

_________________
Z690-A Pro • i5-126KF@5.1 • FD Celcius S24 • bDie 32gb@var • eVGA 3080Ti • M2+SSD+HDD • AirFace • eVGA 750SNP2

  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
tRTP=8 должно быть, а еще лучше tRTP=6 tWR=12

Добавлено спустя 4 минуты 6 секунд:
Еще можно,когда найдете минимальное tRC, попробовать снижать отдельно tRAS (главное его не снизить ниже tRCD+tRTP).

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  Mitos2002

Member
Статус: Не в сети
Регистрация: 28.11.2006
Фото: 565
anta777 понял

_________________
Z690-A Pro • i5-126KF@5.1 • FD Celcius S24 • bDie 32gb@var • eVGA 3080Ti • M2+SSD+HDD • AirFace • eVGA 750SNP2

  EterYs

Junior
Статус: Не в сети
Регистрация: 29.03.2016
Фото: 3
День Добрый! Обновил себе рабочую лошадку заместо старичка 3770k ..собрал и настраиваю память)

На текущий момент результаты такие: (Vdim = 1.39 / Micron B-die(17nm))
3733 cl16

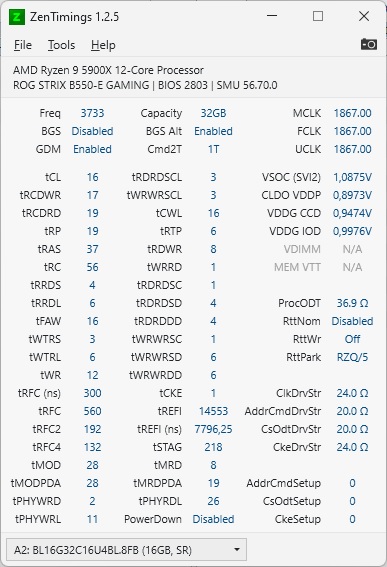

Вложение:
3733.jpg [ 86.72 КБ | Просмотров: 527 ]

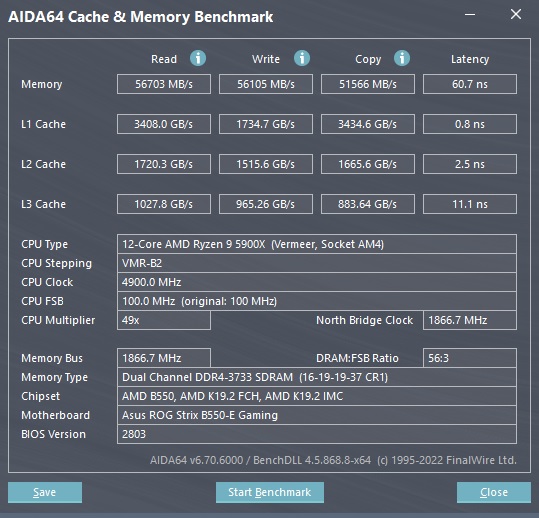

Вложение:
3733_2.jpg [ 80.6 КБ | Просмотров: 527 ]


Какие возможны советы/улучшения? Заранее спасибо.


P.S. на IF1900 система грузится... но есть whea.. немного поиграв напряжениями их кол во уменьшается.. но явно требует тонкой настройки и задирания напруг.. решил что оно того не стоит и 3733 наше все))
  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
RCDWR=8
Если уже достигли минимального tRAS, то можно попробовать снизить отдельно tRAS.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  Castlesairus

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 22.01.2019
Откуда: Usa
Фото: 0
anta777 писал(а):
tRTP=8 должно быть, а еще лучше tRTP=6 tWR=12

Добавлено спустя 4 минуты 6 секунд:
Еще можно,когда найдете минимальное tRC, попробовать снижать отдельно tRAS (главное его не снизить ниже tRCD+tRTP).

Видимо, я кое-что пропустил в мире ОЗУ. Вроде, раньше считали tRAS за сумму tCL+tRCDRD+tBL (последний чаще всего люди игнорили). Теперь tRAS=tRCDRD+tRTP?

_________________
[URL=https://meettomy.site] Womans from your town[/URL]

  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
Это для бенчей, реально tRAS не используется, играют роль только tRTP и tRC.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35530 • Страница 1184 из 1777 • <  1 ... 1181  1182  1183  1184  1185  1186  1187 ... 1777  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: AFX33, TfH340 и гости: 17

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
