  Igor-Igor
Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 18.05.2005
Откуда: Moscow
Фото: 9
Принятые в теме сокращения (и заодно необходимые утилиты для отладки и тестирования памяти)
TM5 - TestMem5
ATC=Asrock Timing Configurator 4.0.4 for z370/390
Asrock Timing Configurator 4.0.13
Asrock Timing Configurator 4.0.12 for z690
Asrock Timing Configurator 4.0.10 for z590
Asrock Timing Configurator 4.0.9 for z490
Asrock Timing Configurator 4.0.8
Asrock Timing Configurator 4.0.3 for z170/270/490

Asrock Timing Configurator 4.0.16
https://drive.google.com/file/d/1-PdgLkCf-5cA3b1kqO2CmFyhXtz-tiS3

AMT - Asus MemTweakit Asus MemTweakIt 2.02.44
При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки).
Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100!
Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ.
Для плат на основе логики z690 и b660:
VDD>VDDQ
VDDQ>=VDD-300mV(0.3V)
Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V.
Для таймингов должно выполняться требование:
_dr=_dd

Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти.
Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты.
Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти.
Для желающих максимально снизить tRFC.
Делим tRFC на сумму tRCD,tRTP и tRP.
Если результат ближе к 4, то снижать tRFC можно по 4 такта.
Если результат ближе к 2, то снижать tRFC можно по 2 такта.
Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.

Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных.
tRAS=tRCD+tRTP (при считывании 8 байт с одного банка)
tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка)
tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно)
tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4!
tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно)
tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно)
tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно)
tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка)
Для DDR4 оптимальным выбором является 4-й или последний вариант.
Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).


Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение.
IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать.
Тоже растет с ростом частоты памяти.
Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.


Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC.
2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей).
3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16.
4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.
5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.

УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд.
0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто.
1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти".
Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода.
CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.

Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD.
RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше.
CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20.
RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла.
RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется.
Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел.
Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S.
CKE=5
СCDL>=4
RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память.
RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG.
WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать.
WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет.
RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать...
REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру.
Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится.
Тестируйте тщательно с перезагрузками, сном, холодным стартом.
RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...

Таблицы от anta777
Актуальные (последние) версии:
TableDRAMIntel(simple3nov2020+simple12oct2020+обычная)
http://bit.ly/3rTIBLv
http://bit.ly/3nWJlxB
http://bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme+absolut)
http://bit.ly/2Oe8R00 - суперлайт
http://bit.ly/2H9jIZH - универсальный
http://bit.ly/2MUvl6n - экстремальный
http://bit.ly/3D9TUnD - абсолют
http://bit.ly/3STH2wx - новый для интела и DDR5
http://bit.ly/3wedj8U - новый для Ryzen3D и DDR5
Тяжелый
http://bit.ly/35eKfeJ

Расчет таймингов (на материнках ASUS)

tRASmin=tCL+tRCD+2
WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле:
WRRD_sg=6+CWL+WTR_L
WRRD_dg=6+CWL+WTR_S
WR - через WRPRE (для матплат ASUS):
WRPRE=4+CWL+WR
RTP - через RDPRE (для матплат ASUS)
RDPRE=RTP

МЕГАпост про RTL и настройку
ПРО НАПРЯЖЕНИЕ НА ПАМЯТЬ!
VDDDQ=1.5 V max по Jedec
VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq.
То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec.
А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V.
Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно

ПРО НАСТРОЙКУ SLOPE И СОПРОТИВЛЕНИЙ!
https://www.overclock.net/threads/the-importance-of-skew-control-for-memory-overclocking.1774358/
https://forums.overclockers.ru/viewtopic.php?p=17385457#p17385457

МЕТОДИКА ПОДБОРА ВЕРНЫХ RTT WR, RTT PARK, RTT NOM
https://forums.overclockers.ru/viewtopic.php?p=17484594#p17484594
На OCN есть методика их подбора с помощью Passmark memtest86, использовать только 8-й тест.


ШАБЛОН ПОСТА
Код:
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz
Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95)
Total Size: 8192 MB
Type: Single Channel (64 bit) DDR4-SDRAM
Frequency: 2750 MHz - Ratio 1:31
Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR)
Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR

[img]Ссылка на скрин[/img]
Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]


Расшифровка коротких наименований таймингов часть 1 и часть 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть еще и другая Таблица по расчёту таймингов

ССЫЛКИ на другие ресурсы
https://github.com/integralfx/MemTestHelper/blob/oc-guide/DDR4%20OC%20Guide.md
https://www.hardwareluxx.de/community/threads/intel-ram-oc-thread-guides-und-tipps.1230518/
https://www.overclock.net/threads/official-intel-ddr4-24-7-memory-stability-thread.1569364/
https://www.systemverilog.io/

Таблица tRFC от integralfx
Below are the typical tRFC in ns for the common ICs:
IC tRFC (ns)
Hynix 8Gb AFR 260 - 280
Hynix 8Gb CJR 260 - 280
Hynix 8Gb DJR 260 - 280
Micron 8Gb Rev. E 280 - 310
Micron 16Gb Rev. B 290 - 310
Samsung 8Gb B-Die 120 - 180
Samsung 8Gb C-Die 300 - 340

Таблица tRFC от Reous v26
#77

Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77

Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77
#77
#77
#77

Статистика tRCD планок в зависимости от типов чипов
#77
#77
#77
Чем выше вы в вертикальном столбце, тем удачнее планки.
Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят)
На 1 таблице все,что выше красной линии - суперотборники.

Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO.
2.Включить в биосе Round Trip Latency.
3.Для гигабайтов - memory enchancement=normal.

Руководство по разгону памяти для начинающих блондинок
https://docs.google.com/document/d/15qsrwUxGbKtqjeyEhmCear2kN9hCt2noKK5z14Webhg/edit?usp=sharing
https://docs.google.com/document/u/0/d/1QacU405kVV10-qBdrqQKOY0v-FKlBFpLcEDn0QpriSE/mobilebasic на русском
Мобильная версия
https://docs.google.com/document/u/0/d/15qsrwUxGbKtqjeyEhmCear2kN9hCt2noKK5z14Webhg/mobilebasic

Программы для тестирования памяти
GSAT- https://drive.google.com/file/d/1iCj0-jQIXIlo_Zvm5jO949ZH9fClTNF3/edit
для длинных тестов добавил параметр "--pause_delay" чтоб периодически не отключались потоки


Последний раз редактировалось anta777 09.12.2024 13:52, всего редактировалось 165 раз(а).
Внесены дополнения по tRFC и tRAS.


Реклама

Партнер
  odvolk10

Member
Статус: Не в сети
Регистрация: 09.11.2019
Откуда: Карелия|СПб
O_Marceline, не знаю, у меня всё сходилось Z490 Tomahawk и APEX XI. Или на орехе чуть меньше.
Bomb2001 , пробовать менять 1 и 3 слоты местами или заставить заработать так, чтобы разница в ртл была 2 максимум по всем 4 планкам.
  kemiisto

Member
Статус: Не в сети
Регистрация: 09.08.2019
Кстати, говоря, нашёл я тот видос Buildzoid'а за который говорил пару страниц назад. Искал долго, потому что не там. :D Оказывается, это было видео с кратким обзором плат на Z390, которое он сделал для канала Gamers Nexus. Но не суть, а суть в том (смотреть с отметки 20:58), что он там поясняет основное отличие Aorus Elite/Pro от Aorus Ultra - у первых (более дешёвых) 4-слойный PCB, что отрицательно сказывается на возможностях разгона памяти. И к заявлениям маркетологов гиги, что эти платы держат вплоть до 4266 лучше относиться с осторожностью. У него кит, который почти на всех платах берёт более 400, на Aorus Pro выше 3866 не ехал. Вот такие пироги. Ну а моя Gaming SLI это считай ещё на ступень ниже Aorus Elite, так что можно не пытаться. :D

_________________
Мой блог: bit.ly/3np73B0

  Bomb2001

Member
Статус: Не в сети
Регистрация: 30.08.2007
odvolk10 писал(а):
Bomb2001 , пробовать менять 1 и 3 слоты местами или заставить заработать так, чтобы разница в ртл была 2 максимум по всем 4 планкам.

Менял, не помогает. И главное так четко выставились - ближний слот к процессору 59, и дальше - 60, 61, самый дальний - 62. Может как-то настроить характеристики разных каналов?

_________________
i9-13900KF/DeepCool LS-720/Asus Z790 Apex/DDR5 2x32Gb Kingston KF556C36BBEK2-64/Palit RTX4080 GameRock/Asus ROG Thor 1200P/Phanteks Enthoo Evolv X

  msk101

Member
Статус: Не в сети
Регистрация: 01.08.2019
Откуда: Москва
Фото: 1
Что можно считать за достаток sa/io напряжений ? Обязателен линХ или простого прохода экстрима с надбавкой 20мв хватит ?

_________________
13700KF\MSI Z790I EDGE\2x24 8000C36\NGDP 1000W\3080Ti GameRock\CUSTOM WATER LOOP

  St@s1987

Member
Статус: Не в сети
Регистрация: 01.02.2010
Фото: 12
anta777 писал(а):
В параллельном мире может быть и приходит, а в нашем приходит только vrefca.

Ну так, а что тогда обозначает vddq на пинах процессора ?
Или вот еще например

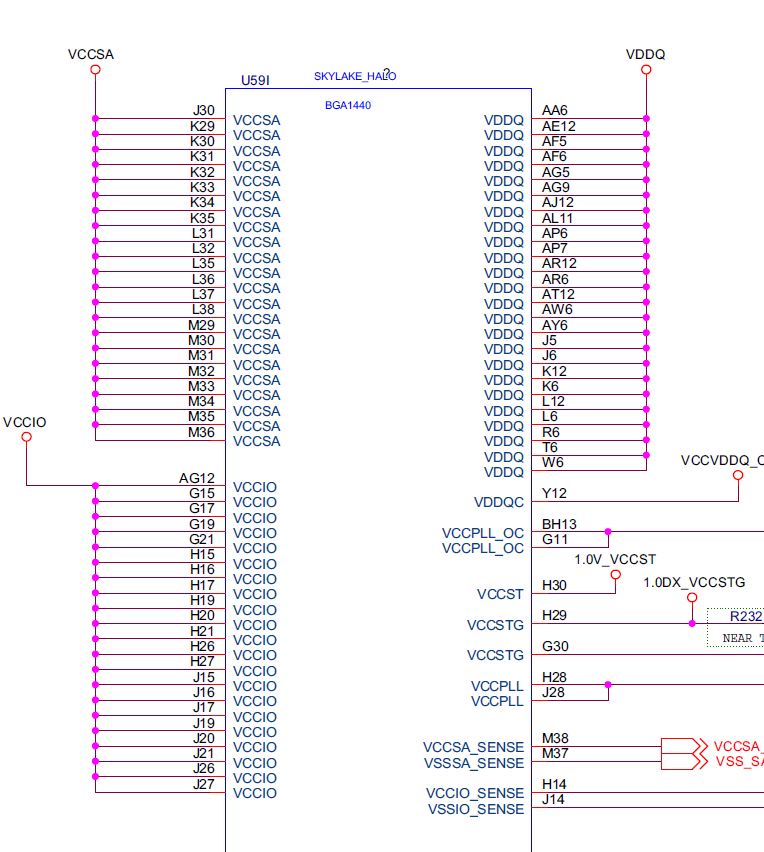

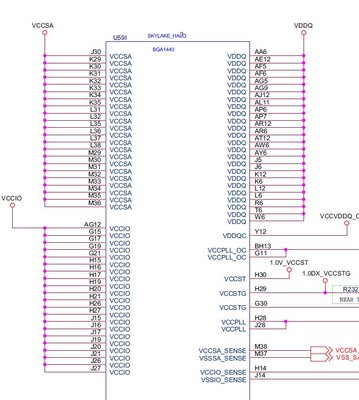

Вложение:
123.JPG [ 117.36 КБ | Просмотров: 1069 ]

А обозначает оно вот что
Vddq - напряжение входных/выходных усилителей контроллера памяти процессора, которое равно входному напряжению на модулях памяти. Формируется с помощью понижающего шим преобразователя.
Дальше после Vddq формируется с помощью делителя напряжения опорное или референсное Vref, которое определяет высокий или низкий уровень сигнала. В свою очередь Vref = Vddq/2 = Vtt. Напряжение терминации нужно для энергоэффективности.
По поводу VrefCA=0.6xVDDDQ в даташите интела такого не нашел, где именно это указывается?
Находил только такое:
VrefCA/DQ = Vddq/2 + 0,06
  odvolk10

Member
Статус: Не в сети
Регистрация: 09.11.2019
Откуда: Карелия|СПб
Привет, мы плахи за 6к.
Вложение:

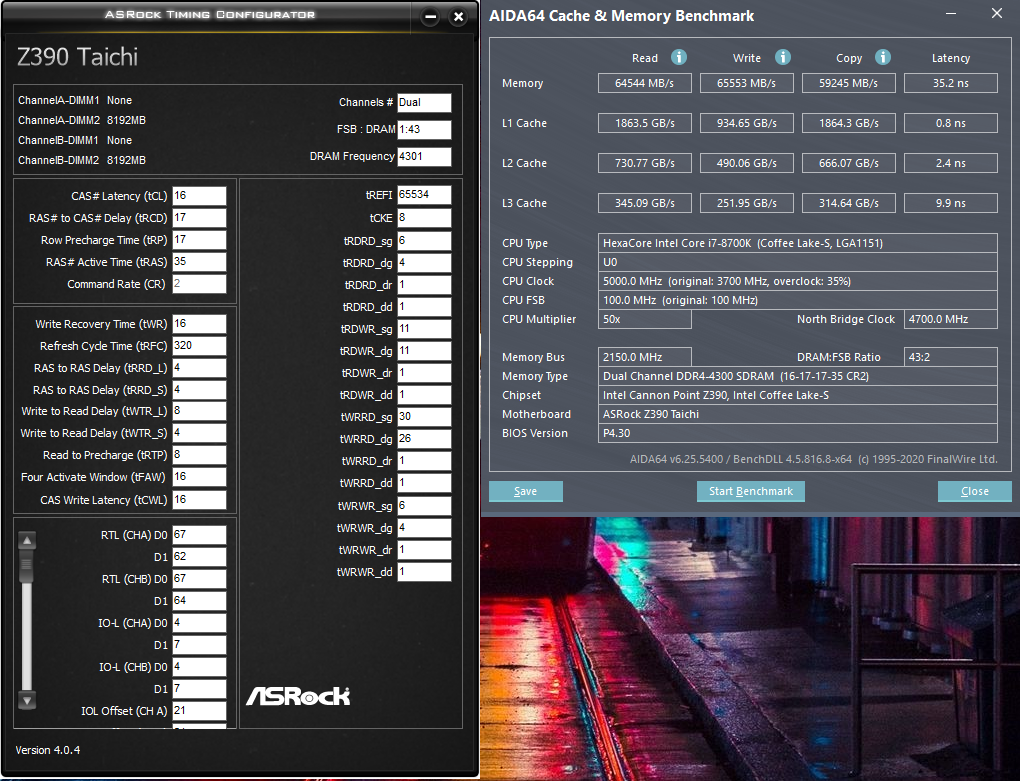

4000 14-15-28-2T 1.520V.jpg
4000 14-15-28-2T 1.520V.jpg [ 3.27 МБ | Просмотров: 1052 ]

На орешке проверю обязательно 1Т и тайминги/напруги :) Ибо на MSI до сих пор не поправили CL<=15 до 4133 (идёт реальный как в биосе+1).
Jul 2020 (2034 - 34 неделя 2020 года). Плата A0.

P.S. Всё ещё работает 8-)
Вложение:

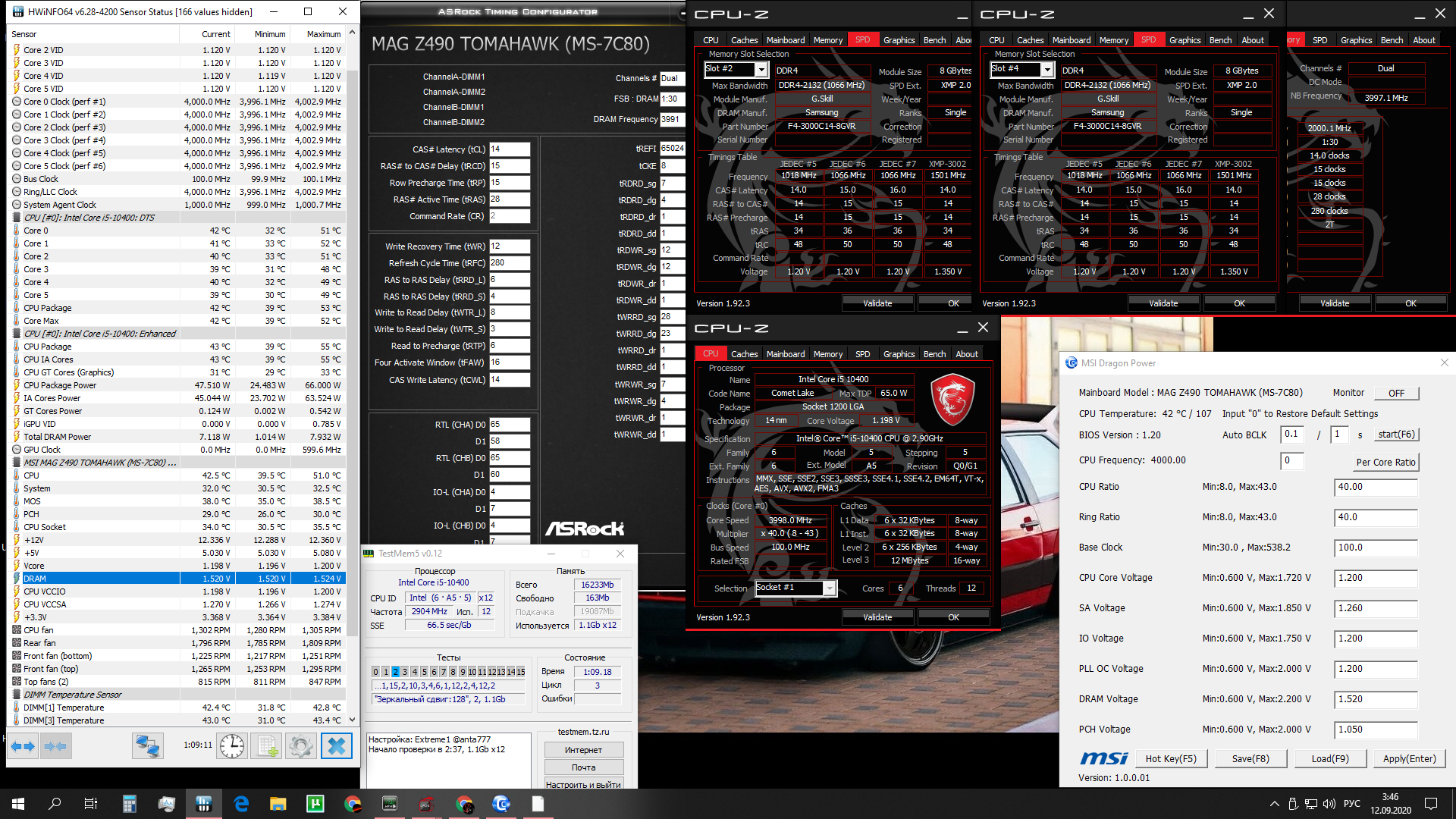

4000 14-15-28-2T 1.520V.jpg
4000 14-15-28-2T 1.520V.jpg [ 3.27 МБ | Просмотров: 1045 ]


  garison87

Member
Статус: Не в сети
Регистрация: 30.09.2007
Откуда: Tver
Фото: 29
odvolk10 писал(а):
Привет, мы плахи за 6к.

ты где их за столько покупаешь?
я только на яйцах видел, но с доставкой выходит все 8к.

_________________
Russian Overs Team

  odvolk10

Member
Статус: Не в сети
Регистрация: 09.11.2019
Откуда: Карелия|СПб

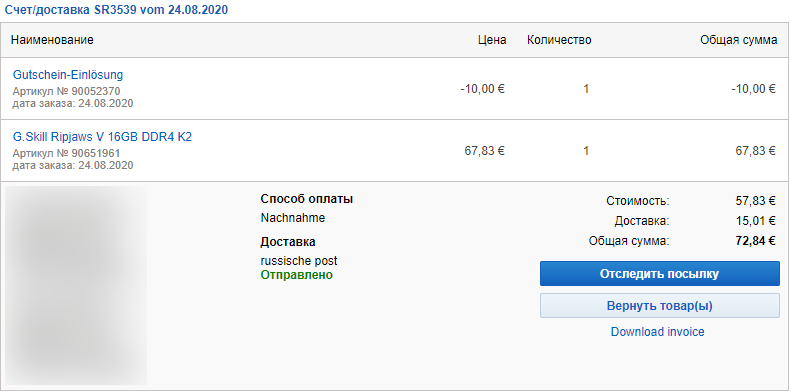

garison87, покупал сам поймёшь где, наверное. Вот скрин.
Вложение:
2020-09-12_034436.jpg [ 141.95 КБ | Просмотров: 1035 ]

Заказывал наложенным платежом, почта оценила в 6340р.95коп. Оплатил наликом и получил.
Вложение:
4000 14-15-28-2T 1.520V.jpg
4000 14-15-28-2T 1.520V.jpg [ 3.28 МБ | Просмотров: 1035 ]


  O_Marceline

Member
Статус: Не в сети
Регистрация: 03.09.2014
Откуда: SPb
Фото: 35
odvolk10 писал(а):
Ибо на MSI до сих пор не поправили CL<=15 до 4133 (идёт реальный как в биосе+1).

Кажется я ещё один прикол нашёл, только более неприятный.

Знаю же, что модули могут 4533 17 17 1.56в, пробую уже с одной планкой, проверяю 4533 18 18 и вижу 1.46в, думаю ура - укладывается в математику
4533 18 18
#77


нахожу у себя картинку 4400 16 17 1.55в на апексе и проверяю тут, (совпадает)

4400 16 17
#77
#77


причём для 4400 17 17 на edge требуется то же напряжение
4400 17 17
#77


и вишенка на торте биосе мсай: для 4533 16 17 и 4533 17 17 требуется одинаковое напряжение в 1.62в
(также подходит под расчет, RCD у этих модулей требует на 35mv больше CL, при 4533 17 17 1.56в стабильность упирается в RCD, для снижения тайминга на 1 требуется примерно 100mv, как раз получаем 1.56 - 0.035 + 0.1 = 1.62в для CL

4533 16 17
#77
#77


4400-4500-4533-4600 CL17 = 16 :bandhead:

Всё, я спать
  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
odvolk10 писал(а):
Ибо на MSI до сих пор не поправили

Пфф, я на амд стабильный биос ГОД ждал. Какое им дело до какого-то там тайминга?
А вот память за 6к очень недурно. Я свою в лучшие времена (3+ года назад) за 9 брал, похожего качества, что сейчас тусит в амдшной системе.
  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
msk101 писал(а):
Что можно считать за достаток sa/io напряжений ? Обязателен линХ или простого прохода экстрима с надбавкой 20мв хватит ?

Обязателен prime95 в режиме large.

Добавлено спустя 3 минуты 37 секунд:
[quote="St@s1987]
По поводу VrefCA=0.6xVDDDQ в даташите интела такого не нашел, где именно это указывается?
Находил только такое:
VrefCA/DQ = Vddq/2 + 0,06[/quote]
Я же ясно написал, что это из Jedec.


И еще раз напишу: контроллеру памяти процессора достается только напряжение VrefCA.
О оно безопасно, если меньше vccio, которое по даташиту интела может быть равно 0.95+5%= 0.995V.
Напряжение на память при этом может быть 1.99 V.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  broxxa

Member
Статус: Не в сети
Регистрация: 28.04.2018
Фото: 0
Всем привет.Посмотрите,ничего не пережато?Вроде как всё правильно,экстрим проходит игры не вылетают.По HWinfo DRAM 1.504,VCCIO 1.240,VCCSA 1.304


Вложения:
память.png [ 702.34 КБ | Просмотров: 1312 ]

_________________
i7-10700k/z490 GamingEdgeWifi/G.Skill 2x16 4300с16/Rtx 3080ti
  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
tCKE=3
tREFI=65024
RRDL=6
Возможно еще можно снизить WTRL и WTRS, так как реально они у вас сейчас равны 6 и 12.
Достаточность напряжений ио и са тестируются праймом в режиме large.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  broxxa

Member
Статус: Не в сети
Регистрация: 28.04.2018
Фото: 0
anta777 писал(а):
tCKE=3
В биосе минимально возможное значение tCKE = 4,при попытке поставить 3,скидывает на авто в значении 8. 4 будет считаться приемлимым в моей ситуации?

_________________
i7-10700k/z490 GamingEdgeWifi/G.Skill 2x16 4300с16/Rtx 3080ti

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
Всем привет! Не могу подобрать напряжения VCCSA/VCCIO при частоте 4500MHz.
Материнка в авто ставит 1,392/1,320 соответственно. Ну, VCCIO в принципе норм, а вот SA что то пугает. Кто знает, для контроллера это нормально или все же нет.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
broxxa
Да.

Добавлено спустя 2 минуты 5 секунд:
SRV1977 писал(а):
Всем привет! Не могу подобрать напряжения VCCSA/VCCIO при частоте 4500MHz.
Материнка в авто ставит 1,392/1,320 соответственно. Ну, VCCIO в принципе норм, а вот SA что то пугает. Кто знает, для контроллера это нормально или все же нет.

Для U- и H- процессоров интел допускает ио и са max 1.52V.
Я имею свое мнение, что должно соблюдаться соотношение:
vcore>=sa>=io.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
anta777 Так. Что то у меня все наоборот как то. VCore Auto 1.248V (max), IO-1.298V, SA-1.380V. U и H процессоры, как я понимаю - это ревизия камня. Где посмотреть кроме крышки? Да и на крышке вроде нету.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
U и H -это не ревизия камня, а линии процессоров интел.
Настольные - это S.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  SRV1977

Member
Статус: Не в сети
Регистрация: 24.06.2019
Откуда: Владивосток
Фото: 4
anta777 Ага, теперь понятно. спс. Но у меня то точно какой то там S, так что по напряжению. Тест проходит только с этими напряжениями. Тайминги пока в авто.

_________________
Ryzen 9 5900X
MSI MEG X570 Goodlike
Sapphire AMD Radeon RX 6900 XT TOXIC GAMING OC Extreme Edition
4x8Gb Kingston FURY Beast Black RGB 3600MHz CL16

  St@s1987

Member
Статус: Не в сети
Регистрация: 01.02.2010
Фото: 12
anta777 писал(а):
Я же ясно написал, что это из Jedec.

Так здесь написано
Цитата:
VDDDQ=1.5 V max по Jedec
VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq.

?
anta777 писал(а):
И еще раз напишу: контроллеру памяти процессора достается только напряжение VrefCA.

Ты же прекрасно видел из даташита и распиновки, что на процессоре есть помимо Vref_CA и оба Vref_DQ (для каждого канала), а также Vddq.
На памяти пины - Vref_CA и Vddq. Vref_DQ (для шины данных) формируется внутри и управляется контроллером памяти
Цитата:
Whereas with DDR4, VREFDQ is generated on-die, which reduces board cost and routing area. What this means, is that the DDR4 memory internal VREFDQ must be varied under control of the memory controller. The DRAM controller manages the on-die VREFDQ through a programmable configuration register (in this case, mode register 6 (MR6), bits 7:0) which resides in the DRAM.
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 43668 • Страница 1221 из 2184 • <  1 ... 1218  1219  1220  1221  1222  1223  1224 ... 2184  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: DROBAGAN и гости: 11

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
