AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
Куратор темы Статус: Не в сети Регистрация: 10.06.2011
Vrefdq у ddr4 не выходит за пределы чипа памяти, о чем всем , кроме тебя, прекрасно известно. Назвать пины можно как угодно, от этого на контроллер памяти не станет приходить напряжение не vccio, а vddq.
Куратор темы Статус: Не в сети Регистрация: 10.06.2011
Я тебе уже ответил. Или мне нужно захватить в заложники директора интел и выбить из него нужную тебе инфу? В даташите интела написано однозначно и четко: Vddq - memory controller supply voltage, а одинаковое название с vddq -это равнозначно обсуждению, почему немецкий танк тигр весил десятки тонн, а живой тигр не дотягивает и до одной. Но, учитывая твою ослиную упертость, впредь могу делать примечание: для всех, кроме стаса. Стасу на память больше 1.26 В не подавать, чтобы у него не вышел из строя контроллер процессора от напряжения на памяти. И еще специально для тебя: io<=0.995V sa<=1.1025V частота памяти не выше 2666 (для 10-го поколения 2933) и только при CR=2 Если еще что-то вспомню , то потом допишу.
Member
Статус: Не в сети Регистрация: 01.02.2010 Фото: 12
С этого, что ниже, ты конечно красиво съехал, ну зато в шапку добавили...а хотя чего удивляться если уже как год наверно там SG>=DG (RDWR).
Цитата:
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq.
anta777 писал(а):
Vddq - memory controller supply voltage

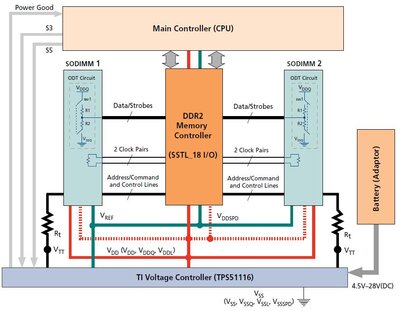

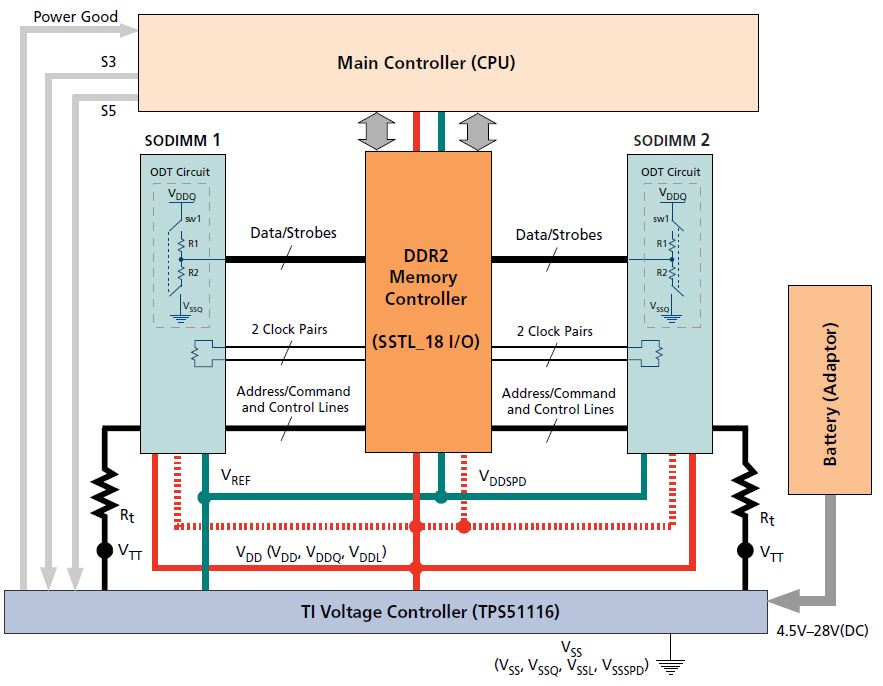

и чему оно равняется ? может быть конечно я не прав, но одинаковые названия и одинаковые напряжения уже на что то намекают, к тому же посмотрим еще сюда
Вложение:
Vddq.JPG [ 88.14 КБ | Просмотров: 882 ]
А теперь вернемся к Vref_CA. Если брать макс. значение из jedec 0,9 В и Vref_CA = Vddq/2 + 0,06, то если считать таким методом, тогда "разрешено" Vddq (dram voltage) <= 1,68 В.
А мне надо было для тебя написать пояснительную записку, что контроллер памяти в процессоре, V_ref_DQ внутри памяти, добавили новые тайминги и т. д. и т. п. ? и чему равно на процессоре Vddq так и не ответил.
Member
Статус: Не в сети Регистрация: 01.02.2010 Фото: 12
Еще для информации Vddq was the I/O Buffer voltage - на процессоре и памяти Vdd was the Data Storage/core voltage - на памяти output stage drain power voltage (VDDQ) - The power pin that is intended to supply power to the output transistors of the device to provide the potential and energy to drive the load applied to the data output (Q) pins or data input/output (DQ) pins. Other, non-data, output transistors may also be designated to be supplied by this power pin. The potential of VDDQ may be specified the same as or different from that of the primary device power pins (VDD).
DDR3, но сути не меняет
#77
По дефолту VDD = VDDQ = 1.2V ±60mV И дальше в jedec
Цитата:
Under all conditions VDDQ must be less than or equal to VDD
только как Vddq может быть меньше при всех одинаковых (мин., макс., рекоменд.) табличных значениях это вопрос...
В Absolute Maximum Ratings VDD = VDDQ = 1.5V и далее написано VDD and VDDQ must be within 300mV of each other at all times, and VREF must not be greater than 0.6 × VDDQ. When VDD and VDDQ are <500mV, VREF can be <=300mV. т. е. типа должно выполняться условие VDD - VDDQ <= 0.3V, только вот макс. значение обоих одинаково... И на самом деле как я понимаю на процессор прилетает скорей всего Vddq ~ Vdd.
Добавлено спустя 56 минут 6 секунд:
anta777 писал(а):
Я считаю, что на постоянку можно ставить 2 В, так как от этого ни процессору, ни его контроллеру плохо не будет. Плохо будет только памяти.
а откуда такая уверенность что при таком напряжении на Vddq процессору ничего не будет?
1) установить RTL INIT по формуле iol+iol-offset+2xtCL+10 подскажите выделил жирным-это где такой параметр в таймингах?
Не так у тебя жирным выделено. IOL Offset (iol-offset) - это один из четвертичных таймингов (или как их там правильно называют). В BIOS идёт соответственно вместо с другими таймингами того же порядка - IOL, RTL.
Member
Статус: Не в сети Регистрация: 13.05.2006 Откуда: Москва Фото: 11
kemiisto писал(а):
Не так у тебя жирным выделено. IOL Offset (iol-offset) - это один из четвертичных таймингов (или как их там правильно называют).
а понял он равен -21 да?
Добавлено спустя 4 минуты 27 секунд: если у меня формула не соблюдается 1) установить RTL INIT по формуле iol+iol-offset+2xtCL+10 а получается 4+21+32+8=65--это норма?
Вложения:
Безымянный.jpg [ 124.96 КБ | Просмотров: 1059 ]
_________________ Слава Роботам! Убить всех человеков!
если у меня формула не соблюдается 1) установить RTL INIT по формуле iol+iol-offset+2xtCL+10 а получается 4+21+32+8=65--это норма?
Это значение нужно только при тренировке RTL. Как я понимаю, это начальное значение RTL с которого подбираются оптимальные значения. После успешной тренировки фиксируешь значения вручную и включаешь фастбут - и про RTL INIT можно забыть.
Добавлено спустя 56 минут 31 секунду: Все бьюсь с RTL-блоком. Попробовал настраивать через IOL-Offset вручную. Неужели такая тренировка (на втором скрине) будет лучше? Да, там разница не больше чем 2, но в первом случае разница больше 2-х только между А1 и B2, а между A1 и B1 разница всего 2. Первый вариант полностью стабилен, проверил tm5 (extreme), prime95 (large), memtest86+.
Вложения:

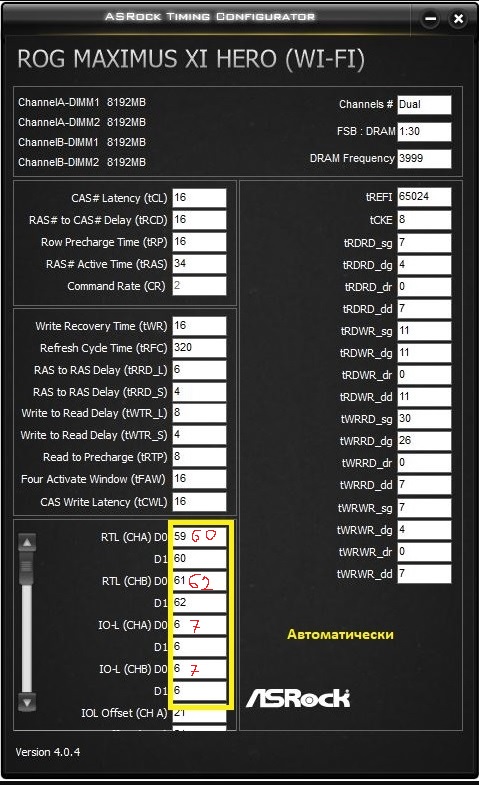

Комментарий к файлу: Первый вариант Снимок4.JPG [ 126.61 КБ | Просмотров: 994 ]

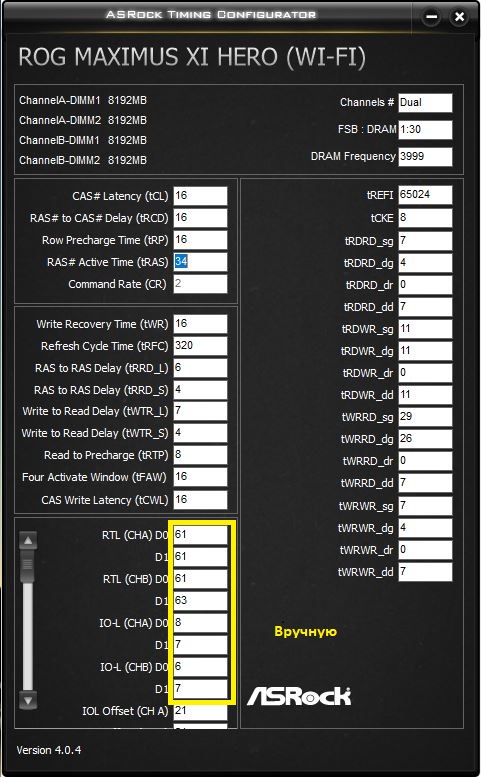

Комментарий к файлу: Второй вариант Снимок5.JPG [ 125.83 КБ | Просмотров: 994 ]
Куратор темы Статус: Не в сети Регистрация: 10.06.2011
Так руками нужно все вбить и отключить тренировку.
Добавлено спустя 4 минуты 39 секунд: Важная информация: повышение tREFI при одинаковом tRFC значительно облегчает работу памяти, очень сильно снижается нагрузка на память (в 3-5 раз), так как наиболее интенсивно память работает именно во время обновления (как я раньше уже не раз отмечал). Поэтому искать минимальный tRFC нужно уже при найденном нами максимуме стабильного tREFI.
The VPP supply was added, which is a 2.5V supply that powers the internal word line. Adding the VPP supply facilitated the VDD transition from 1.5V to 1.2V as well as provi- ded additional power savings, approximately 10%. Although JEDEC does not state IDD and IPP current limits, initial DDR4 parts have demonstrated IPP current usage in the ranges of a) 2mA to 3mA when in standby mode, b) 3mA to 4mA when in the active mode, and c) 10mA to 20mA during refresh mode. It is worth keeping in mind these IPP values are average currents and actual current draw will be narrow pulses in nature, in the range of 20mA to 60mA. Failure to provide sufficient power to VPP will prevent the DRAM from operating correctly.
Практические выводы: после нахождения стабильных первичек, вторичек и третичек, ищем максимальный стабильный tREFI (ориентир 65024), потом уже ищем минимальный tRFC. Сам tREFI очень сильно зависит от температуры памяти и качества чипов.
Member
Статус: Не в сети Регистрация: 29.12.2014 Фото: 55

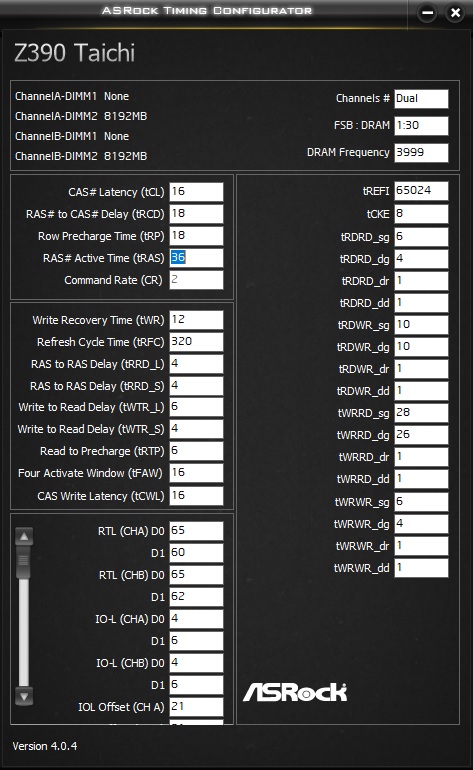

Bomb2001 Пробуй так, это будет более правильная тренировка в твоем случае.
Вложение:
3.jpg [ 126.37 КБ | Просмотров: 944 ]
Во время тренировки Round Trip Latency disable Full Check Disable mode 1 Еще чуть подкинь io/sa(потом вернешь обратно) во время тренировки. И знай, что не с первого раза может получиться, поэтому делаешь пере-тренировку с помощью mrc fast boot enable/disable(туда-обратно, итоговый enable).
Здравствуйте. Подскажите, недавно взял в интернет магазине материнскую плату Gigabyte Z390 Aorus Master. Решил протестировать ее при разгоне. При разгоне процессора и активации профиля XMP Оперативной памяти Kingston HyperX Predator [HX432C16PB3K2/8] 8 ГБ (оперативная память не разгонялась, только активация XMP профиля), виндовс 10 выдает синий экран. До этого разгонял на материнке ASUS STRIX Z370-E GAMING на которую поменял, все было отлично, там был разгон процессора до 4.5GHz и оперативной памяти до 3400Mhz. Хотел тот же разгон сделать на новой материнке и Виндовс так же выдает синий экран. Мне нужно понять, это брак и нести плату в магазин (есть подозрение на б\у проданный товар т.к. после распаковки Gigabyte Z390 Aorus Master, пакет где лежала плата не был на скотче и на кожухе охлаждения радиатора цепи питания процессора под заводской наклейкой были царапины ) или я что-то делаю не так. На видео тестирования платы Gigabyte Z390 Aorus Master при разгоне, ребята и большие частоты брали без проблем. Спасибо.
Конфиг такой:
Операционная система Microsoft Windows 10 Enterprise
Тип ЦП HexaCore Intel Core i5-8600K
Системная плата Gigabyte Z390 Aorus Master. Версия BIOS F11c
Видеоадаптер GeForce GTX 1050 Ti (4 ГБ)
Оперативная память Kingston HyperX Predator [HX432C16PB3K2/8] 8 ГБ
alexrainmk так нужно подробнее писать, что и как разгонялось. К тому же, Вы ошиблись темой, так как память Вы не разгоняли. Вам, скорее, сюда надо писать или в тему по материнкам GIGABYTE на Z390. Ну и собственно, чтобы понять брак или не брак, достаточно ведь просто погонять всё в стоке. Разгон Вам в любом случае никто не гарантировал.
