А если выставить WRRDsg и WRRDdg в авто, то они примут какие значения?
И если наоборот выставить WTRL и WTRS в авто при наших конкретных значениях WRRDsg и WRRDdg, то какими они будут?

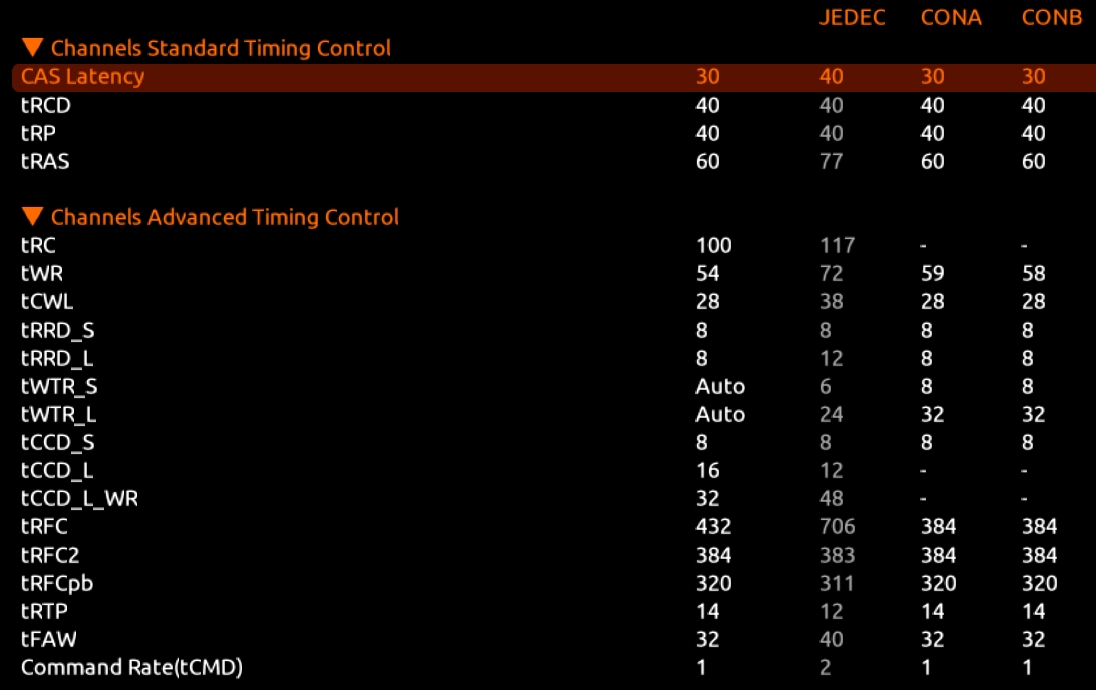

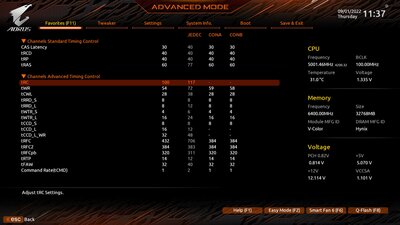

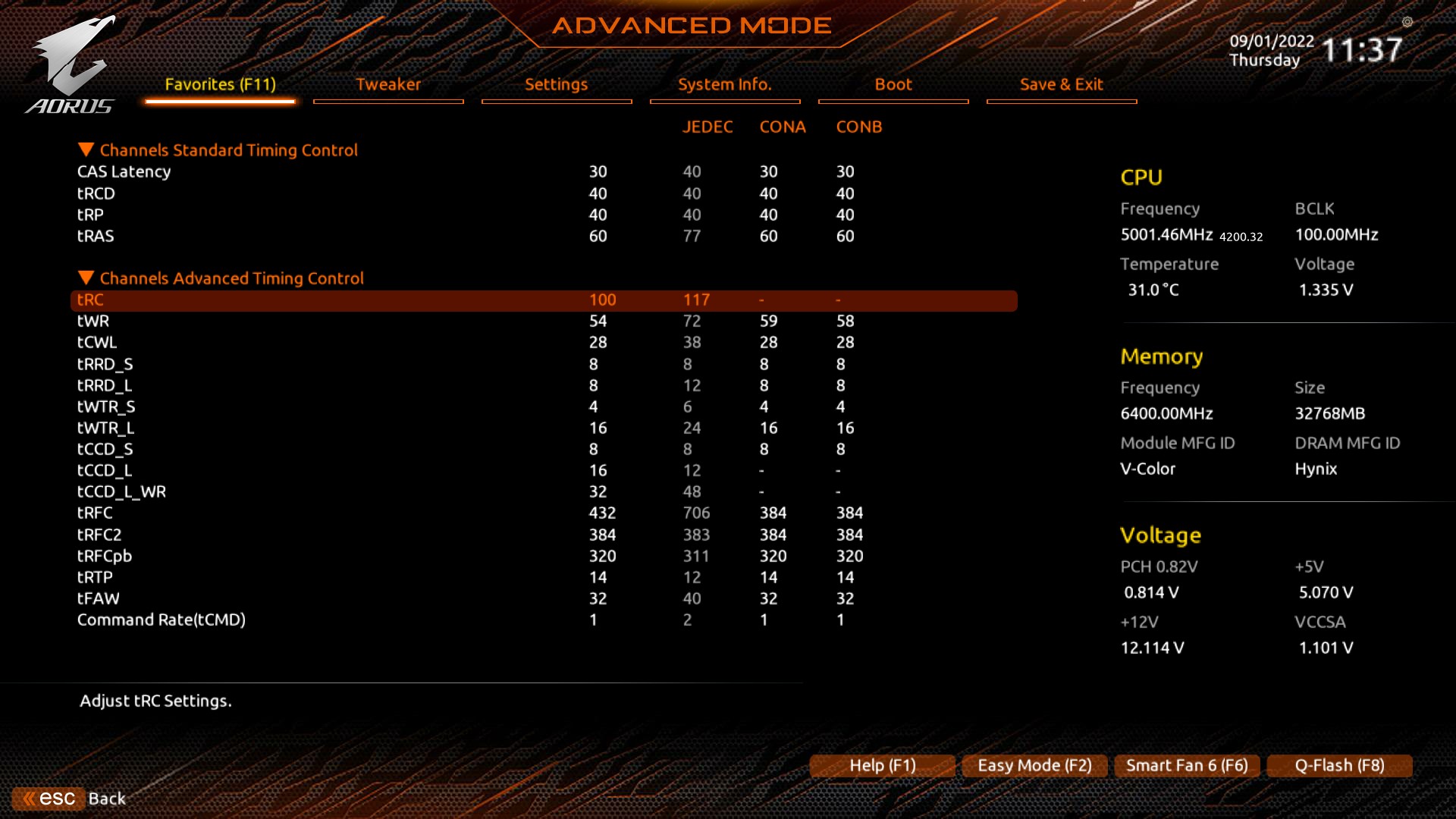

на официальном биосе по другому чутка ака скок выставленно стоко и показывает(с tWRPRE и tWRPDEN тоже в авто), но идут смещения по tWR

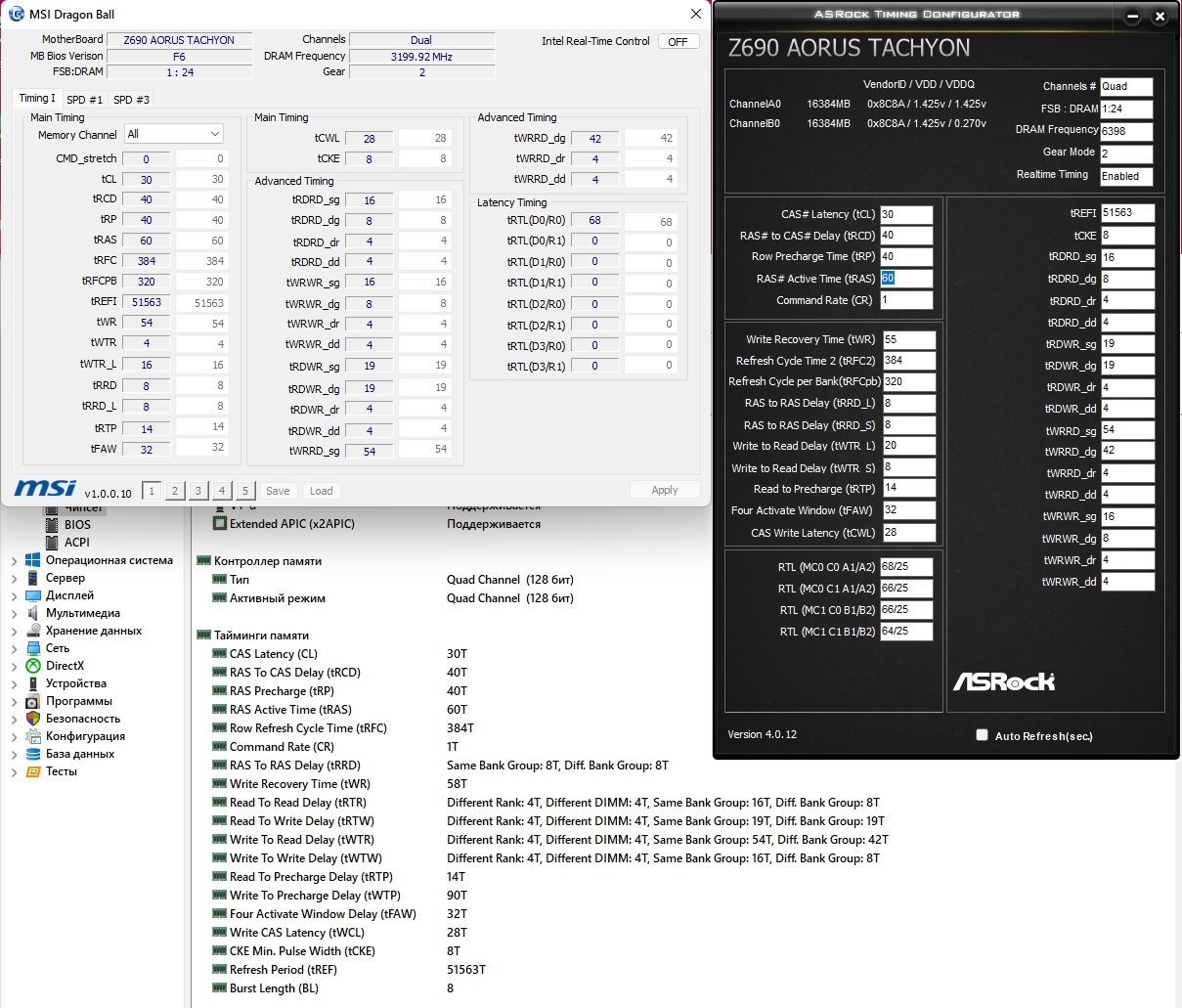

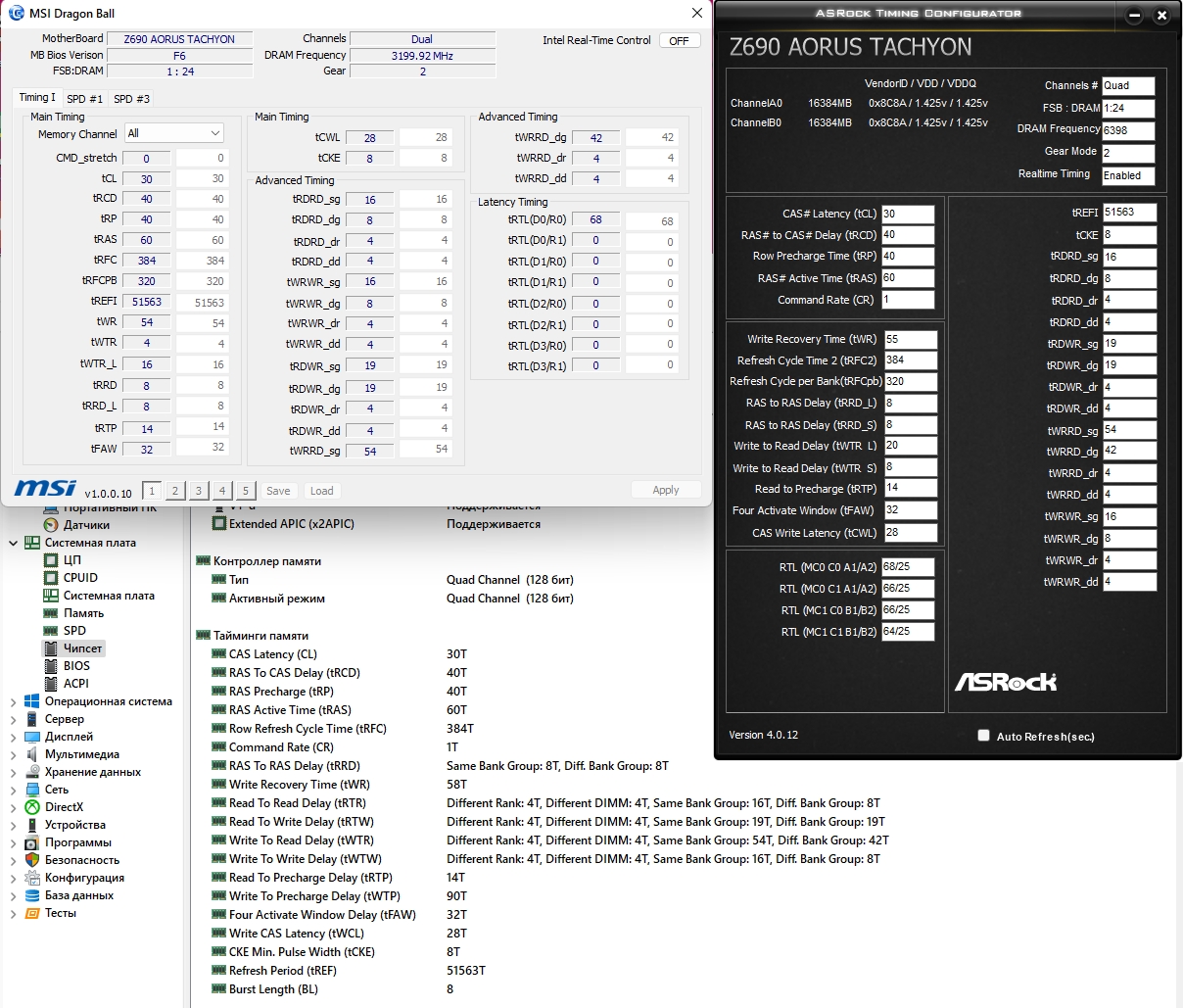

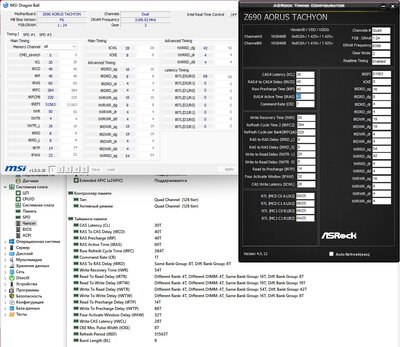

А если наоборот выставить WRRDsg=54 и WRRDdg=42, а WTRL и WTRS в авто, то какие они будут в асрок тайминге и драгонболле?

Добавлено спустя 51 минуту 26 секунд:

Поэтому, чтобы не было смещений , и нужно вручную выставлять третичные тайминги, оставляя при этом вторичные в авто.

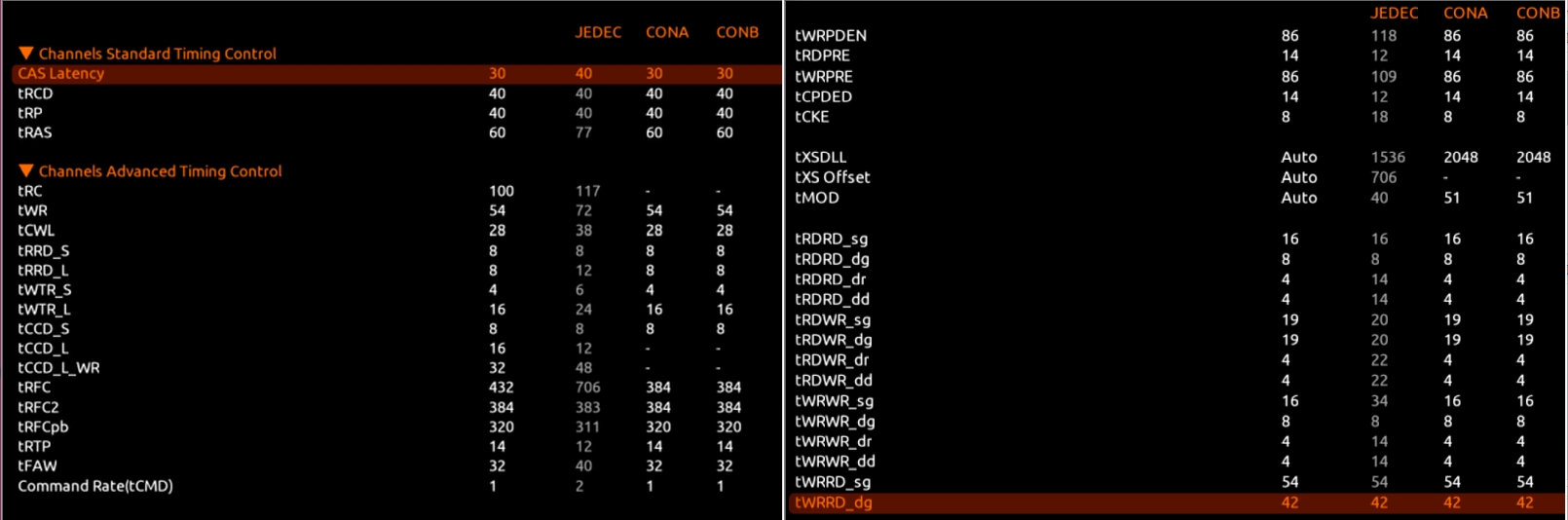

до кучи варианты с tWR=авто и =60 https://disk.yandex.ru/d/bhphcBx3Iau5wA
соотв:

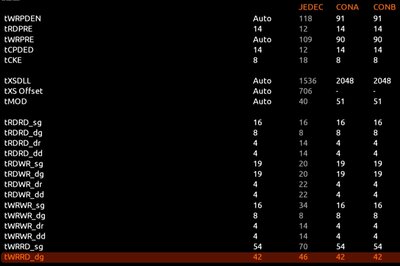

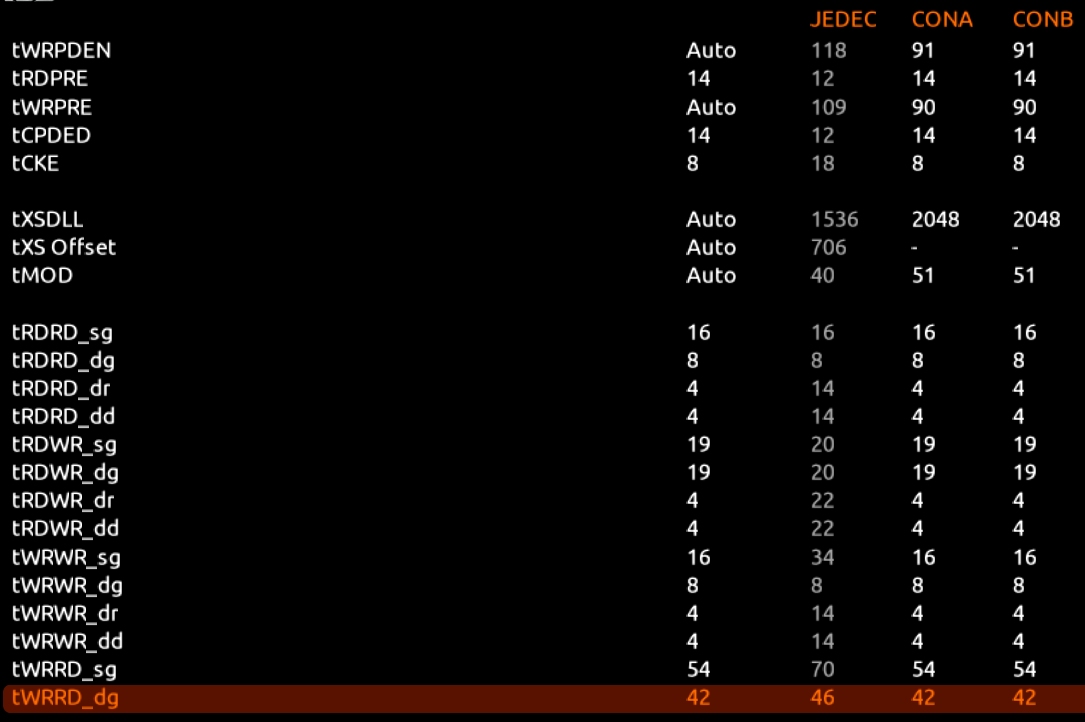

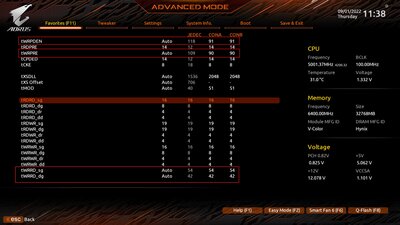

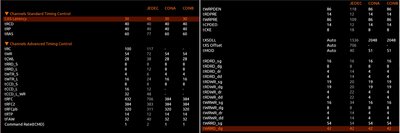

если делать tWRPRE≠tWRPDEN
tWRPRE=86
tWRPDEN=88
при tWRRD_dg=42 и tWRRD_sg=54
то будет разброс по каналам ака
tWR_канала_A=56
tWR_канала_B==54
+ у гиги tWR(который можно ввести явно) в биосе меняется с шагом =6(48,54,60, ...138макс)

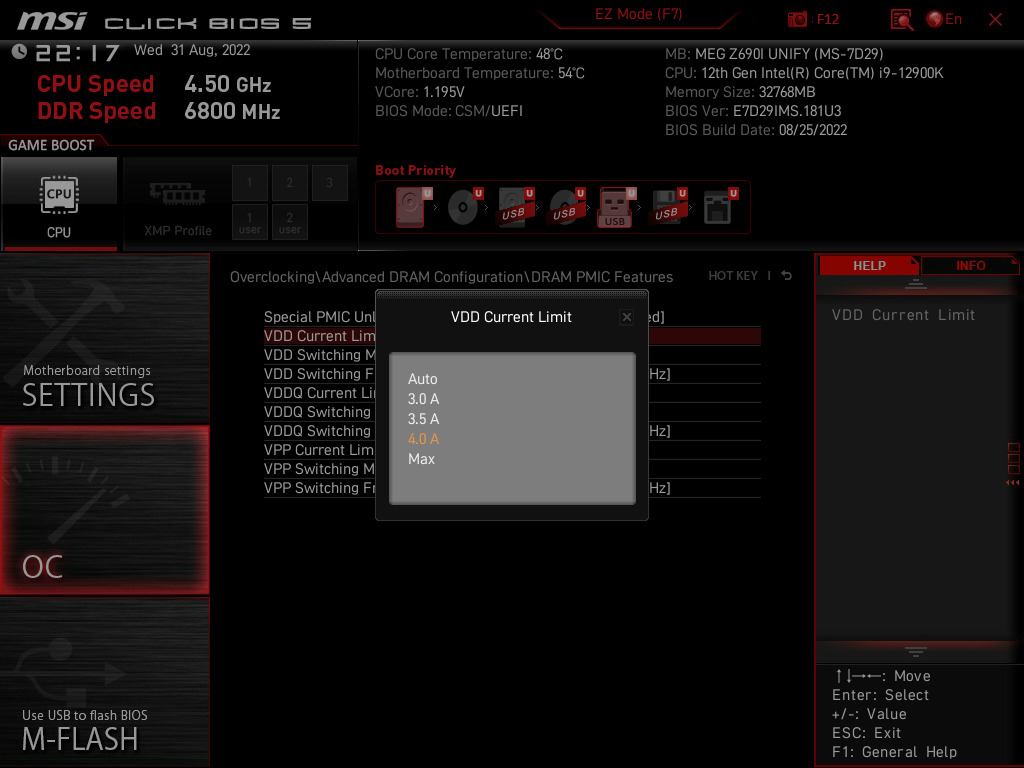

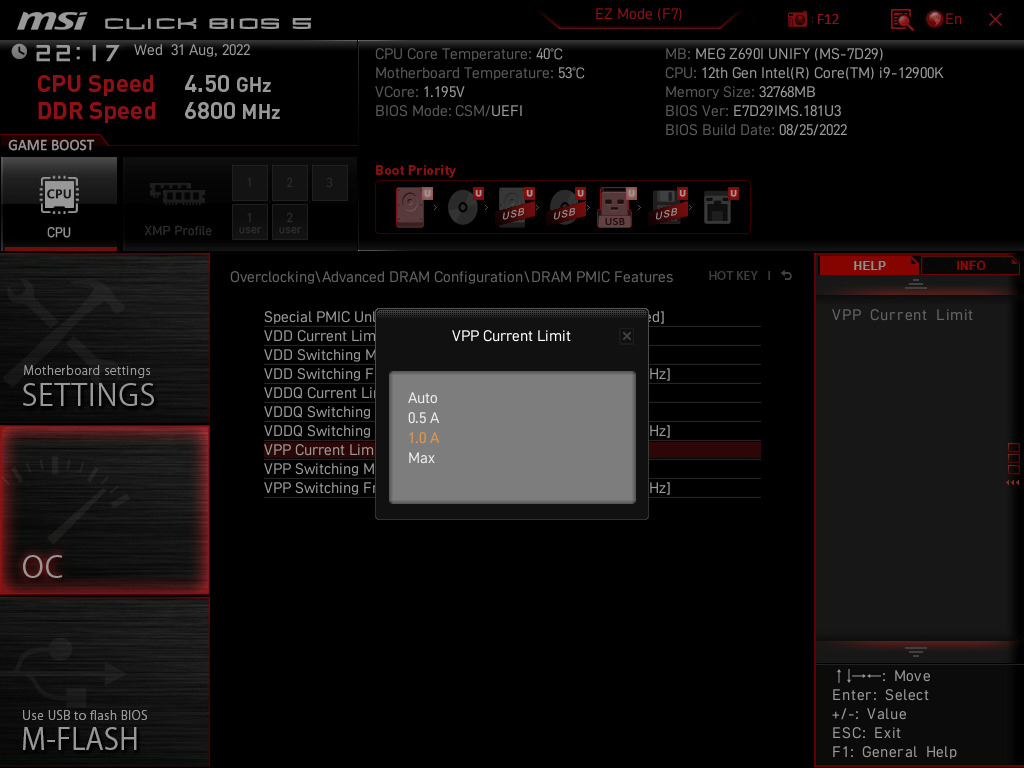

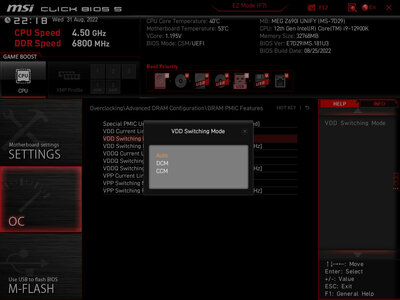

На последнем биосе мси можно выбирать ограничение силы тока pmic Renesas для Vddq /Vdd / Vpp

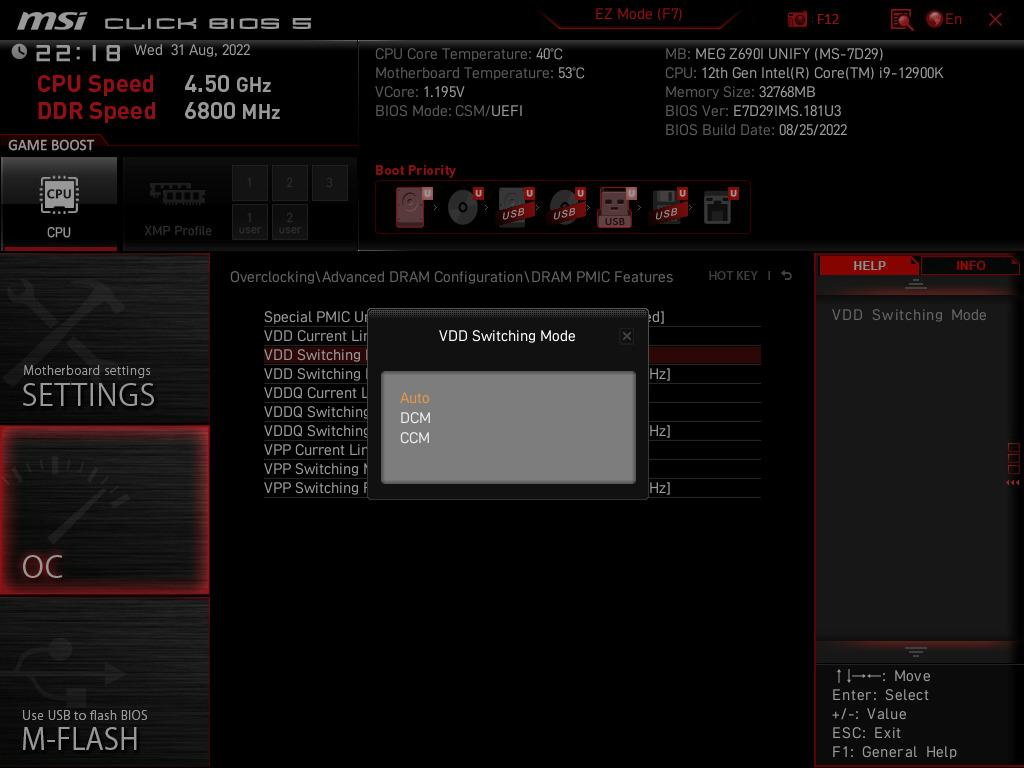

И че это за режимы переключения DCM /CCM?

Режимы работы преобразователя
https://habr.com/ru/post/497856/

Добавлено спустя 15 минут 28 секунд:
ВОВКОС

Для DDR5 верно выставлять в биосе:

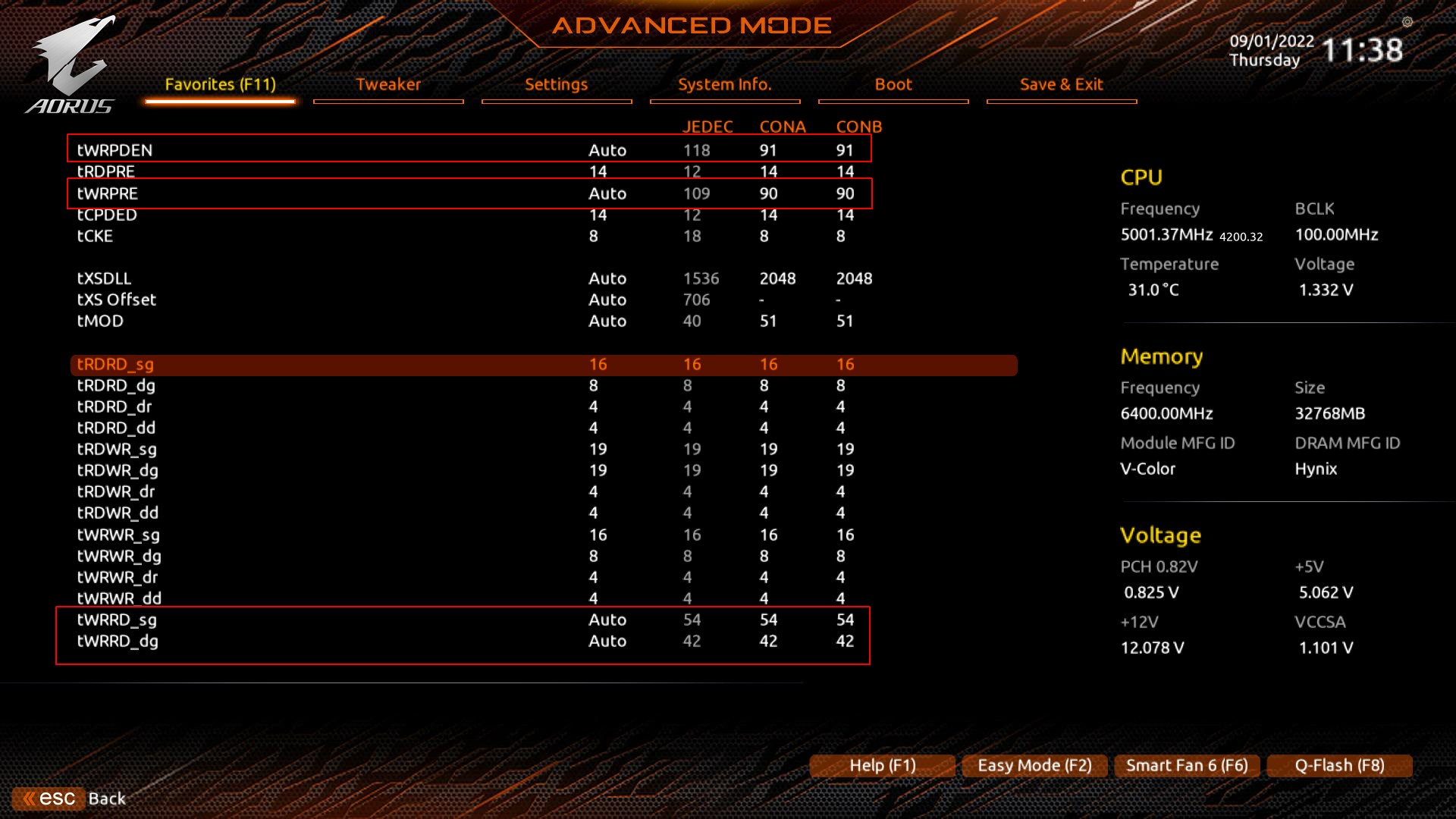

1-й вариант- WRRDsg,dg и WRPRE,WRPDEN выставляем, а WTRL,WTRS и WR оставляем в авто
или
2-й вариант- выставлять строго по следующим формулам:
WRRDsg=WTRL+CWL+10
WRRDdg=WTRS+CWL+10
WRPRE=WRPDEN=WR+CWL+8

а как дела обстоят с:
1/ tCPDED Vs tRDPRE=tRTP
2/ tPRPDEN(у меня с =1 ошибки)
3/ tXSDLL, tXS Offset, tMOD

+нет ли потаённого смысла в tWRPDEN=tWRPRE+1(выставляемого биосом) и соотв tWR_канала_A=
tWR_канала_B +1

+1, попала в руки Z690M Mortar - точно также 6600 предел, выше даже не бутится толком.


Точно больше ничего не менял?

Добавлено спустя 3 минуты:

Ну да, типа вот тут в реальном приложении даже тест есть (фпс в Фотоворкс малоинтересен)
DDR-5 на платформе Intel. Статистика разгона, советы, обсуждение результатов. #17760292

Добавлено спустя 21 минуту 26 секунд:

Да так и до этого на ней было. Вчера потыкал чутка - фиг, 6400 еле еле стабильно дожал за вечер и далее не мучился.

1. tCPDED = max (5ns;8) , а tRTP=tRDPRE= max (7.5ns;12)
2. tPRPDEN=2 минимально, меньше быть не может, поэтому и ошибки
3. tXSDLL - это "Exit Self-Refresh to next valid command requiring a DLL"

+ смысла нет, так как tWR у разных каналов должен быть одинаковым.

смысла выше по напруге то и нет особо(для простых смертных с невыдающимися камнями), если на 6133-6200 можно уложиться в +-1.25v везде, то 6400 уже +-1.33, а 6600 1.4+. Эт то, что я вижу по СR1, с СR2 пока не экспериментил.

не нужно столько.
А про невыдающиеся камни - фигня, дело в памяти тоже (на OCN гоняют A-Die и там те камни, что не брали и 6800 на M-die - бегают 7200-7400).

Добавлено спустя 3 минуты 47 секунд:

у меня на последнем биосе 6800 стабильный бут и тренировка адекватная, думал мортар тоже так может, она же еще меньше полной платы - в теории может лучше память гнать)

так побегать эт одно, а бегать в долгую на удобоваримых напругах для проца - другое, также как и не про выдающиеся камни, сравнив например камень 1.3 vs 1.2(твой), вот накинь мысленно эту дельту к своему камню с картинки по всем фронтам твоих нынешних вольтажей(ЦП_VDD2,VDDQ_TX) и уже не фигня вроде как выходит и вписывается в озвученные 1.4+ для 6600 c СR1.

Всем привет! Андрей, мое почтение.

Дошла очередь и до этого треда. Вопросов очень много, начну с простого.
1. В чем отличие VDD VDDQ и VPP вольтажей?
2. Какой агент выставлять руками или тупо оставлять пока в авто (1.3В)?
3.На какие настройки БИОСа мне следует обратить внимание в первую очередь? За три года как-то отстал от прогресса, сидя на кофе лэйке
Память сейчас в XMP, буду в последствии отстраивать когда разберусь с БИОСом более менее.

1. Эти напряжения связаны с чипами памяти:
VDD и VDDQ по стандарту 1.1, при разгоне поднимают до 1.40 (для чипов Hynix до 1.50),
а VPP по стандарту 1.8, при разгоне поднимают редко - до 1.9-2.0V.
2.На процессоре теперь 3 напряжения:
SA - на нон К камня его нельзя поднять, максимум 0,96В, на К камнчх поднимают при разгоне до 1.45;
MC VDD (CPU VDD2) (сток 1.1В) - как раньше ио, при разгоне обычно хватает 1.30-1.45В;
TX VDDQ (CPU VDDQ) (сток 1.1В)- при разгоне до 1.45.

Сам я считаю относительно безопасным поднятие напряжений на процессоре до 1.25-1.35В.

Добавлено спустя 2 минуты 50 секунд:

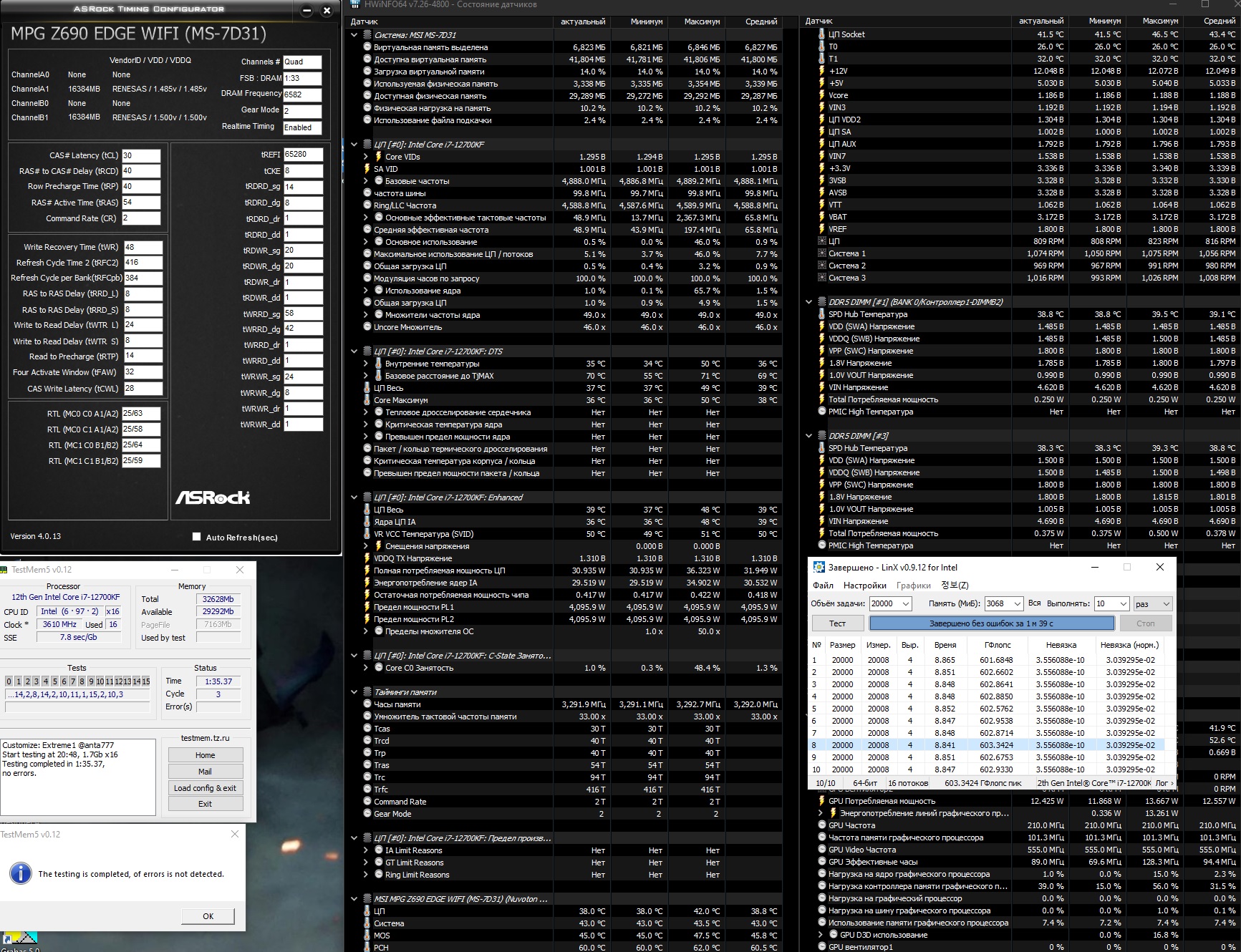

В примере от garison87 для 6600cr2 :
SA=1.0 V
CPU VDD2=1.30V
CPU VDDQ=TX VDDQ=1.310V

память
VDD=1.485
VDDQ=1.485
VPP=1.8


Я приводил свой пример разгона памяти 6400cr2:
SA=1.25
CPU VDD2=1.25
CPU VDDQ=1.375

память:
VDD=1.375
VDDQ=1.375
VPP=1.80

Добавлено спустя 25 минут 24 секунды:
Выше ВОВКОС написал, что на 6133-6200 cr1 можно уложиться в +-1.25v везде.

не, там реально часами тесты гоняют и напруги очень адекватные по сравнению с M-die т е память влияет на вольтажи которые стоят на проце.

так у меня 1.2 на 4900, а на 5 уже просит больше)

Добавлено спустя 3 минуты 51 секунду:

видно справа он VDDQ TX 1.31в

Точно, исправил свое сообщение.
Удивительно, что у тебя такая большая разница с напряжением на память.
Рекомендации были, чтобы это напряжение сильно не отличалось.

Добавлено спустя 7 минут 22 секунды:
Да и SA что-то очень низкий.
По идее, SA и VDD2 должны быть где-то рядом.

В моем случае SA в авто идет 1.3, VDD2 - 1.4. Руками я выставил VDD2 1.3 и SA 1.25, но в итоге он его (SA) поднимает все равно до 1.3.

А какую частоту памяти планируешь достичь?

А почему MC ты называешь io? i откуда и o куда?
VDDQ это же тоже io (на память и от памяти).

ориентируюсь пока на 7000, а дальше видно будет.
есть примеры разгона gskill 6400-32 ? на какой CAS latency вообще ориентироваться ?
