Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных.
tRAS=tRCD+tRTP (при считывании 8 байт с одного банка)
tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка)
tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно)
tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4!
tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно)
tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно)
tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно)
tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка)
Для DDR4 оптимальным выбором является 4-й или последний вариант.
Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).

SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение.
IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать.
Тоже растет с ростом частоты памяти.
Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.

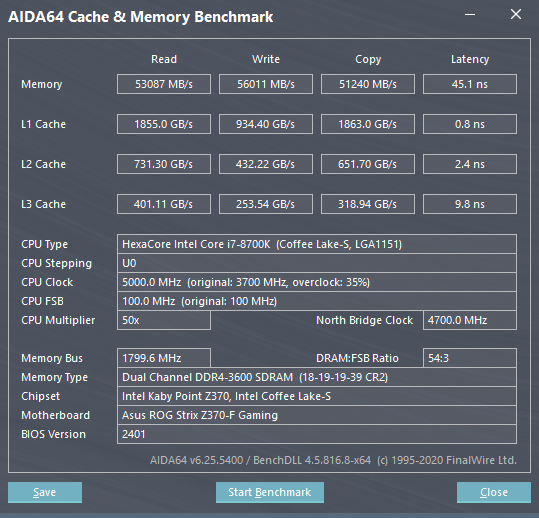

Универсальный гайд.
0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто.
1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти".
Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода.
CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.

Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD.
RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше.
CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20.
RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла.
RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется.
Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел.
Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S.
CKE=5
СCDL>=4
RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память.
RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG.
WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать.
WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет.
RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать...
REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру.
Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится.
Тестируйте тщательно с перезагрузками, сном, холодным стартом.
RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...

Актуальные (последние) версии:
TableDRAMIntel(simple3nov2020+simple12oct2020+обычная)
http://bit.ly/3rTIBLv
http://bit.ly/3nWJlxB
http://bit.ly/32WnkTU

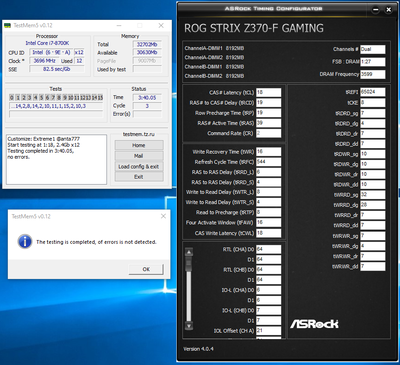

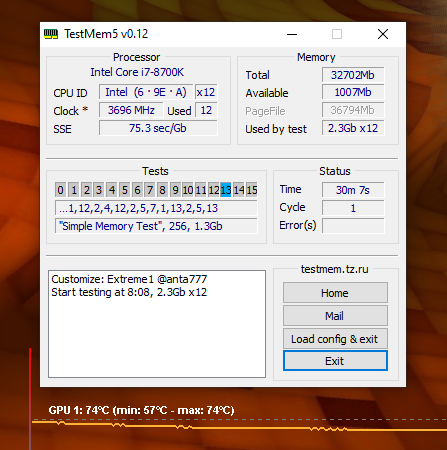

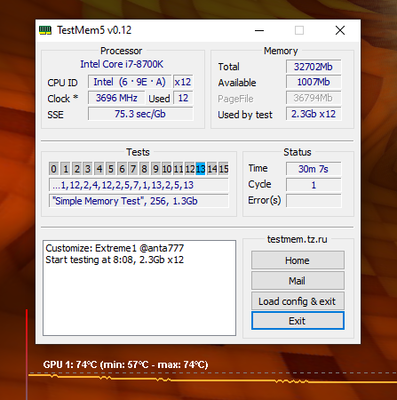

Conf tm5(slight+uni@LMHz+extreme+absolut)
http://bit.ly/2Oe8R00 - суперлайт
http://bit.ly/2H9jIZH - универсальный
http://bit.ly/2MUvl6n - экстремальный
http://bit.ly/3D9TUnD - абсолют
http://bit.ly/3STH2wx - новый для интела и DDR5
http://bit.ly/3wedj8U - новый для Ryzen3D и DDR5
Тяжелый
http://bit.ly/35eKfeJ

VDDDQ=1.5 V max по Jedec
VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq.
То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec.
А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V.
Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно

https://forums.overclockers.ru/viewtopic.php?p=17484594#p17484594
На OCN есть методика их подбора с помощью Passmark memtest86, использовать только 8-й тест.

Below are the typical tRFC in ns for the common ICs:
IC tRFC (ns)
Hynix 8Gb AFR 260 - 280
Hynix 8Gb CJR 260 - 280
Hynix 8Gb DJR 260 - 280
Micron 8Gb Rev. E 280 - 310
Micron 16Gb Rev. B 290 - 310
Samsung 8Gb B-Die 120 - 180
Samsung 8Gb C-Die 300 - 340

#77
#77
#77
Чем выше вы в вертикальном столбце, тем удачнее планки.
Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят)
На 1 таблице все,что выше красной линии - суперотборники.

1.Поднять напряжения на VCCSA и VCCIO.
2.Включить в биосе Round Trip Latency.
3.Для гигабайтов - memory enchancement=normal.

https://docs.google.com/document/d/15qsrwUxGbKtqjeyEhmCear2kN9hCt2noKK5z14Webhg/edit?usp=sharing
https://docs.google.com/document/u/0/d/1QacU405kVV10-qBdrqQKOY0v-FKlBFpLcEDn0QpriSE/mobilebasic на русском
Мобильная версия
https://docs.google.com/document/u/0/d/15qsrwUxGbKtqjeyEhmCear2kN9hCt2noKK5z14Webhg/mobilebasic

GSAT- https://drive.google.com/file/d/1iCj0-jQIXIlo_Zvm5jO949ZH9fClTNF3/edit
для длинных тестов добавил параметр "--pause_delay" чтоб периодически не отключались потоки

Вступление
Приветствую всех.
Все ждали, все хотели понятный гайд по настройке RTL блока.
Теория
Что такое RTL блок? Это наша тренировка памяти в правильном режиме её работы. Правильный RTL=IOL+IOL Offset<=28 (например, 7-21, 6-21 или 5-21). Как правило следует выполнить соотношение 7-21, а не 6-21. Так как при IOL=6 конкретная память может быть просто не стабильна, а такая же, выпущенная даже в ту же неделю/год стабильна. Если кто-то решит накинуться на 5-21, немного огорчу вас. Такие низкие сочетания доступны, как правило, только на низких частотах памяти. Это где-то до частоты ОЗУ 3200 МГц. Также я не рекомендую заниматься занижением IOL Offset и поднятием IOL. Выяснилось, что, в целом, это ничего сильно не поменяет (например, сочетания 14-14 или 13-14), но в SuperPi 7-21 будет быстрее 14-14.
Надеюсь, что что-то было понятно.
Рекомендации
Далее, я не рекомендую делать разницу IOL, даже если RTL будет вровень (пример – IOL 7-7, RTL 60-60 (60-61/60-62). То есть, делаем либо 6-6, либо 7-7.
Исключения составляют такие платы как: ASUS PRIME Z390/Z490, TUF Z390/Z490, STRIX Z390/Z490. На них может быть даже 7-7 и 59-58, в этом случае рекомендую сделать 6-7 58-58. Есть платы Z390 GIGABYTE, где просто напросто не заводится RTL блок на 4000+ (будет 13-13, 14-14, даже 15-15 иногда), с чем связано это, знают только писатели оболочки BIOS.
Также есть платы Z490 (MSI, реже ASUS), где просто на какой-нибудь частоте не заведётся IOL 7-7. Пока можно пробовать 8-8, должны подправить BIOS в скором, тогда будет всё работать корректно и правильно.
Что ещё хочется сказать… Иногда полезно накинуть VCCIO/VCCSA напряжения для более успешной тренировки (для Z170-Z390 ~1.35V/1.4V, для Z490 ~1.38V/1.45V). Говорю сейчас конкретно о прохождении тренировки, далее можно выставить Memory Fast Boot=Enabled/No training.
И последнее, конкретное, ДЕЛАЙТЕ ПРАВИЛЬНУЮ ТРЕНИРОВКУ ДО НАСТРОЙКИ ТАЙМИНГОВ, так как с 8-8++ у вас может быть всё стабильно, а при правильной тренировке – нет (чаще касается некоторых плат Z270 (ASRock, MSI) и Z490 (GIGABYTE)).
Пояснения “что и куда”
Ну а теперь приступим к самой сути:
Расшифровка блока RTL:
CHA - канал А (1/3 для плат с 4-мя слотами ОЗУ (существующими))
CHB - канал В (2/4 для плат с 4-мя слотами ОЗУ (существующими))
D0 - первый DIMM (нужен как для SR, так и для DR)
D1- второй DIMM (нужен для DR и только)
R0 - первый RANK (нужен как для SR, так и для DR)
R1- второй RANK (нужен для DR и только)
P.S. SR – сингл ранг – чипы памяти распаяны с одной стороны; DR – дуал ранг – чипы памяти распаяны с двух сторон.
P.S.S. ASRock Timing Configuration для плат с двумя слотами ОЗУ может отображать 2 планки в A или B канале – не обращаем внимания.
Настройка RTL
Выставляем RTL Init по формуле = 2*CL+35. 35=Constanta (IOL Offset (21) + IOL Init (4) + 10 (Constanta). Чаще это подходящий вариант, иногда помогает 2*CL+37 (Auto Z490 MSI ставит именно так, ASUS может выставить по формуле сам или заоблачные значения). Для плат GIGABYTE пропустить этот шаг, ибо этого нет в ней, и она выставляет какие-то свои дурные значения. Выставляем IOL Offset 21-21 (IO_Latency_offset для ASUS-плат, IO Compensation для MSI-плат) для A и B каналов (на GIGABYTE доступно только на XOC BIOS Z490). Выставляем RFR Delay 14-14 для A и B каналов (для плат ASUS и GIGABYTE). Остальные параметры в Auto.
Для плат ASUS, MSI выставляем такие параметры как:
Round Trip Latency [Enabled]
Turn Around Timing Training [Disabled]
Всегда. На “постоянку”. Они могут помочь в авто-режиме сами оттренировать память (уже правильно с первого-второго раза).
Далее “жмём” F10-Enter и идём вновь в BIOS. Заходим в RTL блок и ищем, к примеру такую картину (на примере ASUS APEX XI с памятью 4533-CL17-CR1 и SR):
DRAM RTL INIT value [69]
DRAM IOL INIT VALUE (CHA) [4] – есть на Z490 ASUS (на Z390 и ранее нет)
DRAM IOL INIT VALUE (CHB) [4] – есть на Z490 ASUS (на Z390 и ранее нет)
DRAM RTL (CHA DIMM0 Rank0) [66]
DRAM RTL (CHA DIMM0 Rank1) [Auto] (будет слева равен 69 (это наш RTL Init (просто указатель))
DRAM RTL (CHA DIMM1 Rank0) [Auto] (будет слева равен 69 (это наш RTL Init (просто указатель))
DRAM RTL (CHA DIMM1 Rank1) [Auto] (будет слева равен 69 (это наш RTL Init (просто указатель))
DRAM RTL (CHB DIMM0 Rank0) [65]
DRAM RTL (CHB DIMM0 Rank1) [Auto] (будет слева равен 69 (это наш RTL Init (просто указатель))
DRAM RTL (CHB DIMM1 Rank0) [Auto] (будет слева равен 69 (это наш RTL Init (просто указатель))
DRAM RTL (CHB DIMM1 Rank1) [Auto] (будет слева равен 69 (это наш RTL Init (просто указатель))
DRAM IOL (CHA DIMM0 Rank0) [12]
DRAM IOL (CHA DIMM0 Rank1) [Auto] (будет слева равен 4 (это наш IOL Init (просто указатель))
DRAM IOL (CHA DIMM1 Rank0) [Auto] (будет слева равен 4 (это наш IOL Init (просто указатель))
DRAM IOL (CHA DIMM1 Rank1) [Auto] (будет слева равен 4 (это наш IOL Init (просто указатель))
DRAM IOL (CHB DIMM0 Rank0) [10]
DRAM IOL (CHB DIMM0 Rank1) [Auto] (будет слева равен 4 (это наш IOL Init (просто указатель))
DRAM IOL (CHB DIMM1 Rank0) [Auto] (будет слева равен 4 (это наш IOL Init (просто указатель))
DRAM IOL (CHB DIMM1 Rank1) [Auto] (будет слева равен 4 (это наш IOL Init (просто указатель))
CHA IO_Latency_offset [21]
CHB IO_Latency_offset [21]
CHA RFR delay [14]
CHB RFR delay [14]
Выше предоставлен неверная тренировка, ведь мы знаем, что IOL наши должны быть 6-6 или 7-7.
Что делать? Из IOL канала A, который равен 12 мы вычитаем 7 (правильный IOL), чтобы получить число, которое также должно будет вычетно из RTL канала A. 12-7 (правильный IOL) = 5. Из RTL канала A вычтем 5, а именно 66-5=61. Наш RTL-IOL для A канала будет равен 61-7. То же самое делаем и с B каналом. Получаем 62-7. Вписываем верные значения.
Должно получиться вот так:
DRAM RTL INIT value [69]
DRAM IOL INIT VALUE (CHA) [4] – есть на Z490 ASUS (на Z390 и ранее нет)
DRAM IOL INIT VALUE (CHB) [4] – есть на Z490 ASUS (на Z390 и ранее нет)
DRAM RTL (CHA DIMM0 Rank0) [61]
DRAM RTL (CHA DIMM0 Rank1) [Auto] (будет слева равен 69 (это наш RTL Init (просто указатель))
DRAM RTL (CHA DIMM1 Rank0) [Auto] (будет слева равен 69 (это наш RTL Init (просто указатель))
DRAM RTL (CHA DIMM1 Rank1) [Auto] (будет слева равен 69 (это наш RTL Init (просто указатель))
DRAM RTL (CHB DIMM0 Rank0) [62]
DRAM RTL (CHB DIMM0 Rank1) [Auto] (будет слева равен 69 (это наш RTL Init (просто указатель))
DRAM RTL (CHB DIMM1 Rank0) [Auto] (будет слева равен 69 (это наш RTL Init (просто указатель))
DRAM RTL (CHB DIMM1 Rank1) [Auto] (будет слева равен 69 (это наш RTL Init (просто указатель))
DRAM IOL (CHA DIMM0 Rank0) [7]
DRAM IOL (CHA DIMM0 Rank1) [Auto] (будет слева равен 4 (это наш IOL Init (просто указатель))
DRAM IOL (CHA DIMM1 Rank0) [Auto] (будет слева равен 4 (это наш IOL Init (просто указатель))
DRAM IOL (CHA DIMM1 Rank1) [Auto] (будет слева равен 4 (это наш IOL Init (просто указатель))
DRAM IOL (CHB DIMM0 Rank0) [7]
DRAM IOL (CHB DIMM0 Rank1) [Auto] (будет слева равен 4 (это наш IOL Init (просто указатель))
DRAM IOL (CHB DIMM1 Rank0) [Auto] (будет слева равен 4 (это наш IOL Init (просто указатель))
DRAM IOL (CHB DIMM1 Rank1) [Auto] (будет слева равен 4 (это наш IOL Init (просто указатель))
CHA IO_Latency_offset [21]
CHB IO_Latency_offset [21]
CHA RFR delay [14]
CHB RFR delay [14]
Далее “жмём” F10-Enter и идём вновь в BIOS. Для ASUS плат можно сделать затем вот так:
DRAM RTL INIT value [69]
DRAM RTL (CHA DIMM0 Rank0) [61]
DRAM RTL (CHA DIMM0 Rank1) [0]
DRAM RTL (CHA DIMM1 Rank0) [0]
DRAM RTL (CHA DIMM1 Rank1) [0]
DRAM RTL (CHB DIMM0 Rank0) [62]
DRAM RTL (CHB DIMM0 Rank1) [0]
DRAM RTL (CHB DIMM1 Rank0) [0]
DRAM RTL (CHB DIMM1 Rank1) [0]
DRAM IOL (CHA DIMM0 Rank0) [7]
DRAM IOL (CHA DIMM0 Rank1) [0]
DRAM IOL (CHA DIMM1 Rank0) [0]
DRAM IOL (CHA DIMM1 Rank1) [0]
DRAM IOL (CHB DIMM0 Rank0) [7]
DRAM IOL (CHB DIMM0 Rank1) [0]
DRAM IOL (CHB DIMM1 Rank0) [0]
DRAM IOL (CHB DIMM1 Rank1) [0]
CHA IO_Latency_offset [21]
CHB IO_Latency_offset [21]
CHA RFR delay [14]
CHB RFR delay [14]
То есть, поставить “нули” там, где у нас не используются ранги и диммы. Для остальных плат просто зафиксировать значения.
Затем можно пробовать 60-6, 61-6, но легко потерять стабильность на таком низком CL и высокой частоте.
Заключение
Надеюсь, теперь лучше понятно, как настраивать RTL блок. Если будут вопросы, обязательно пишите, что-то, возможно, добавлю, ЛС открыт или прям на форуме.
