  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  RadeoForce

Member
Статус: Не в сети
Регистрация: 04.08.2016
Фото: 6
Warguz
Попробуй в безопасном режиме. Вероятно, в процессах что-то висит, руйнит результат
  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
Warguz писал(а):
мне кажется результат должен быть лучше

не кажется: https://ibb.co/6r4WPYy (IF не запуск на 1900)

_________________
https://ibb.co/Sf1jB85

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
RadeoForce ага - обычные AES, как и ожидалось, расходимся)) "Хлам" разумеется относился не к ним, а именно к 2x8 двурангам.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  bulochka

Member
Статус: Не в сети
Регистрация: 28.04.2017
Откуда: от верблюда
Ballistix 3200u4 2x16gb настроила по калькулятору на 3600, TM5 Extreme1@anta777 прошел без ошибок. Интересно, можно ли еще что-то поправить для достижения "правильной настройки"? :-)
тык
#77

_________________
5700x | b550m mortar | 2x16gb u4 dr e | se-224 v2 | gtx 1060 6gb | pm9a1 512gb | fd 2500 | fd ion 650w

  AlexRR77

Member
Статус: Не в сети
Регистрация: 23.11.2015
Откуда: Москва
tmkjke а тайминги сопротивлений крутили, как шапка советует? У меня при 56-0-0 завелся gdm off на 4х8 планках. Правда, толку мало, т.к. cl15 на больших частотах не работает.

_________________
i7 9700/16Gb/Asrock Z370 i7 Fatal1ty | R7 5700G/32GB/MSI B550 Tomahawk | R9 9900X/48GB/MSI X670E Tomahawk

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
bulochka писал(а):
Интересно, можно ли еще что-то поправить для достижения "правильной настройки"?

twr 20 либо twr 16 trtp 8 trrds4 tfaw 16 trfc 540-550,так же частоту можно попробовать поднять 3733-3933

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5350Mhz

  RadeoForce

Member
Статус: Не в сети
Регистрация: 04.08.2016
Фото: 6
usr721 писал(а):
ага - обычные AES, как и ожидалось, расходимся)) "Хлам" разумеется относился не к ним, а именно к 2x8 двурангам.

как я уже написал ранее, я сперва подумал, что слово "хлам" было применено к ним. Так что вопросов нет :-)
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
RadeoForce :beer:

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  tmkjke

Junior
Статус: Не в сети
Регистрация: 04.10.2021
AlexRR77 писал(а):
а тайминги сопротивлений крутили, как шапка советует? У меня при 56-0-0 завелся gdm off на 4х8 планках.

1. Да.
2. В шапке пишет владелец zen+, на b450 и касательно 2х16. Это не то же самое.
3. Как ваши результаты 4х8 относятся к моим 4х16? Это не то же самое.

Я нашел всего 3 случая успешного разгона 4х16 баликов рев.Е >3733 с пройденным тм5 на скрине, там везде gdm on 1T. У меня с такими настройками тоже поехало сразу. Как и с gdm off 2T и чуть худшими вторичками/третичками.

_________________
Define S / B550 Unify / 5950x / Assassin III / Ballistix U4 3800 64GB / P5 1TB / 970EVO+ 2TB / 5700XT Nitro+ / Seasonic Focus+ 850 / E-MU 1616m

  BOBKOC

Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
usr721 писал(а):
То есть они тоже 8-гигабитные и поэтому двуранговыми модули по 8 ГБ быть не могут
как так ;)
могут↓
чипы с двух сторон соотв
Вложение:

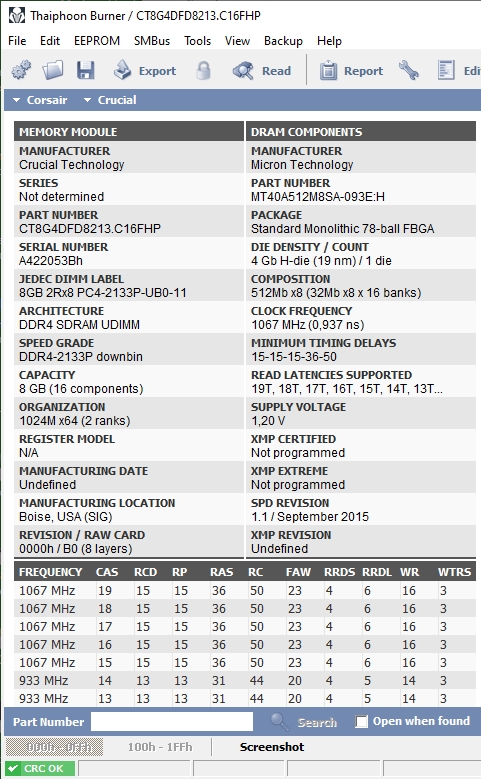

CRUCIAL_2133 8gb(2R)_512.jpg
CRUCIAL_2133 8gb(2R)_512.jpg [ 505.24 КБ | Просмотров: 628 ]

Вложение:

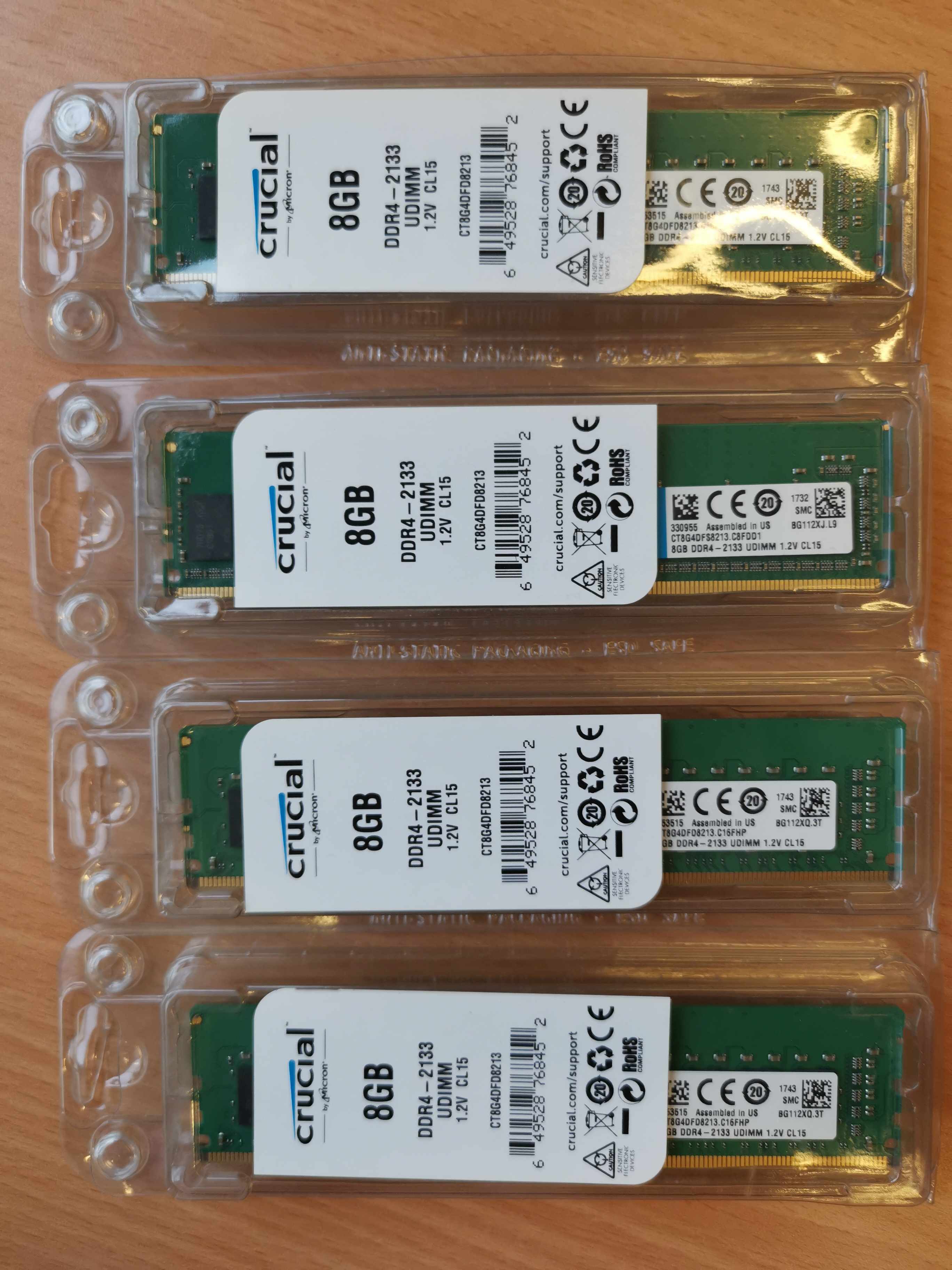

micron h-die T.jpg
micron h-die T.jpg [ 230.37 КБ | Просмотров: 628 ]


  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
BOBKOC верно, и RevE и RevH реализованы в том числе с плотностью 4Gb (RevF еще видел из таких). Упустил, виноват :?: Встречал их в 4ГБ модулях, в 8ГБ еще не видел, тем более в AES (думаю, там были только 8Gb чипы).

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  AlexRR77

Member
Статус: Не в сети
Регистрация: 23.11.2015
Откуда: Москва
tmkjke ну вроде как в шапке KMS писал безотносительно рангов и чипов про тайминги сопротивлений. Свой пример я привел к тому, что без них у меня gdm off на 3733 и 3800 не работал, а тут тесты смог пройти.

_________________
i7 9700/16Gb/Asrock Z370 i7 Fatal1ty | R7 5700G/32GB/MSI B550 Tomahawk | R9 9900X/48GB/MSI X670E Tomahawk

  bulochka

Member
Статус: Не в сети
Регистрация: 28.04.2017
Откуда: от верблюда
Remarc писал(а):
частоту можно попробовать поднять 3733-3933
На 3800 и 1.38v, настройки так же по калькулятору (safe preset, gdm on), в TM5 Extreme1@anta777 в первом же цикле вылезает одна ошибка 14. Как-то спокойнее пока оставаться на 3600 и 1.36v. :)

_________________
5700x | b550m mortar | 2x16gb u4 dr e | se-224 v2 | gtx 1060 6gb | pm9a1 512gb | fd 2500 | fd ion 650w

  makaron1214

Member
Статус: Не в сети
Регистрация: 18.10.2020
BOBKOC писал(а):
как так

Я уже думал мне приснилось, что я встречал такие)
usr721 писал(а):
в 8ГБ еще не видел

Вот я про такое как раз и говорил, двуранг 8гб) вроде аесы тоже были такие, вот у меня почему-то есть такая уверенность, но нагуглить сейчас не могу никак. Если вдруг кто имеет таких красавцев в Беларуси и надумал продавать - готов купить парочку))

_________________
Ryzen 5 2600 -0.05v
Gigabyte b450m s2h v2
Crucial ballistix 2x8 3600cl15
GT 1030 curve optimized +750 mem
Be Quiet SP9 400w
Chieftec ci-01b

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
makaron1214 писал(а):
вроде аесы тоже были такие
Очень сомневаюсь по AES и вообще любым 8ГБ Баллистиксам с профилем 3000+. Пока вот только в OEM такое видел. Нагуглите, черканите в ЛС, земеля))
makaron1214 писал(а):
Вот я про такое как раз и говорил, двуранг 8гб)
Неа, вы говорили про старые добрые двуранговые Балики Спорт, а не про такое. Вам сказали с примером, что старые были вовсе не добрыми, а дубовыми))
Допускаю, что позже они выпускались и на более-менее свежих 4-гигабитных быстрых чипах, упоминаемых выше, просто я такого еще не встречал.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  DanielKotick

Junior
Статус: Не в сети
Регистрация: 01.03.2021
walkman_w902 писал(а):
Попробуйте soc to 1.15v, iod to 1.05v, ccd to 1.00v, vddp to 0.95v, если всё ок, то снизьте все эти напряжения на 0,05v. С вашими напругами есть риск угробить контроллер памяти в процессоре.

Попробую, просто писали здесь, что их необязательно выставлять. Мда уж, надеюсь за эти несколько дней ничего из-за этого напряжения не произошло, не думал, что мать сама их может завысить до критических....

Добавлено спустя 8 минут 34 секунды:
walkman_w902 писал(а):
Тогда я бы поставил для начала так:

Завтра попробую затестить. Надеюсь не попрощаюсь с этими 3800 после занижения vddg, ccd, iod.
  Prof

Member
Статус: Не в сети
Регистрация: 30.08.2015
Откуда: Москва
Фото: 42
самсунг b-die (OEM) зелёные планки Samsung M378A1K43BB2-CRC
#77

_________________
Ryzen 7 5800x(4.7Ггц)
ASUS PRIME X470-PRO
PVS 3800Мгц(15-14-14-28-1Т)
Red Devil 6600 XT 2800/2150
Cooler Master Silent Pro M2 RSA00-SPM2D3-EU

Последний раз редактировалось Prof 07.08.2022 23:09, всего редактировалось 1 раз.

  anta777

Submoderator
Статус: Не в сети
Регистрация: 10.06.2011
Круто, всего лишь 10 таймингов выставлены неверно.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  Prof

Member
Статус: Не в сети
Регистрация: 30.08.2015
Откуда: Москва
Фото: 42
anta777 писал(а):
Круто, всего лишь 10 таймингов выставлены неверно.

по другому без ошибок не работает
дай нормальную ссыль на на ТМ5 anta777

_________________
Ryzen 7 5800x(4.7Ггц)
ASUS PRIME X470-PRO
PVS 3800Мгц(15-14-14-28-1Т)
Red Devil 6600 XT 2800/2150
Cooler Master Silent Pro M2 RSA00-SPM2D3-EU

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Prof в подписи у него ссылки на конфиги

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35477 • Страница 1250 из 1774 • <  1 ... 1247  1248  1249  1250  1251  1252  1253 ... 1774  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 16

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
