  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  proxydark

Member
Статус: Не в сети
Регистрация: 13.09.2019
Откуда: Челябинск
Prof писал(а):
по другому без ошибок не работает
Попробуйте tRCDWR = tRCDRD, и tRP = tRCD.
VDIMM = 1.42v. 3 года был заложником этих планок :)

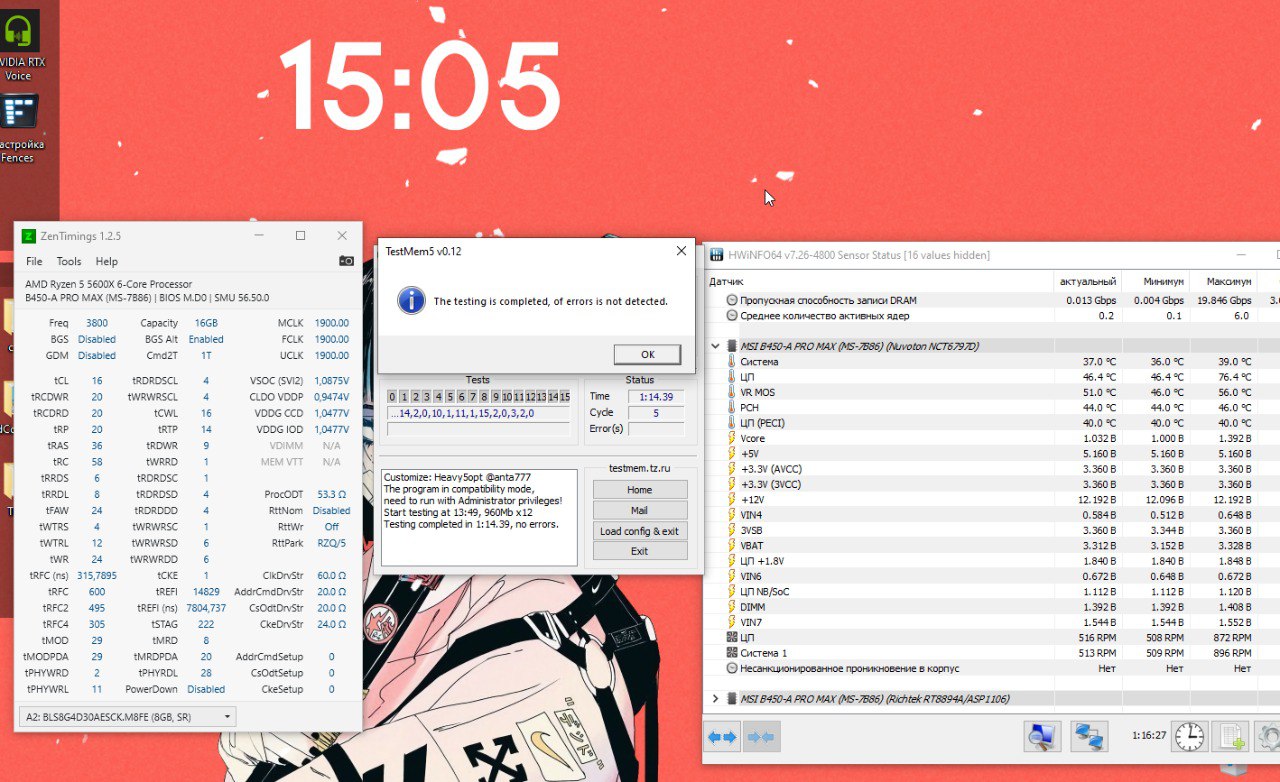

Вложение:
2022_07_24_12_04_53.png [ 1.59 МБ | Просмотров: 602 ]

_________________
R5 2600X
Freezer 34 eSports
Asus Prime X470-Pro (5204)
2x8 Crucial Ballistix U4 @3733C14 1.55v
MSI RTX 3060Ti GamingX (2040 MHz 956mv/GDDR6 2250 MHz)

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
Prof писал(а):
самсунг b-die (OEM)

Где там b-die :roll:
tmkjke писал(а):
Короче, наигрался я с этим gdm off 1T

Сначала напряжения и сопротивления, потом уже пробовать в GDM Off. Другой вопрос, зачем все это для рабочего конфига, я бы настройку делал с GDM On.
proxydark писал(а):
Что за ужас в таймингах? Стоит хотя бы выставить их +\- адекватно

Зачем убирать тайминги из Авто для того, чтобы завести GDM Off?

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  proxydark

Member
Статус: Не в сети
Регистрация: 13.09.2019
Откуда: Челябинск
The KMS писал(а):
Где там b-die
Самого низкого бина из возможных но B-Die, были у меня такие, результат сообщением выше

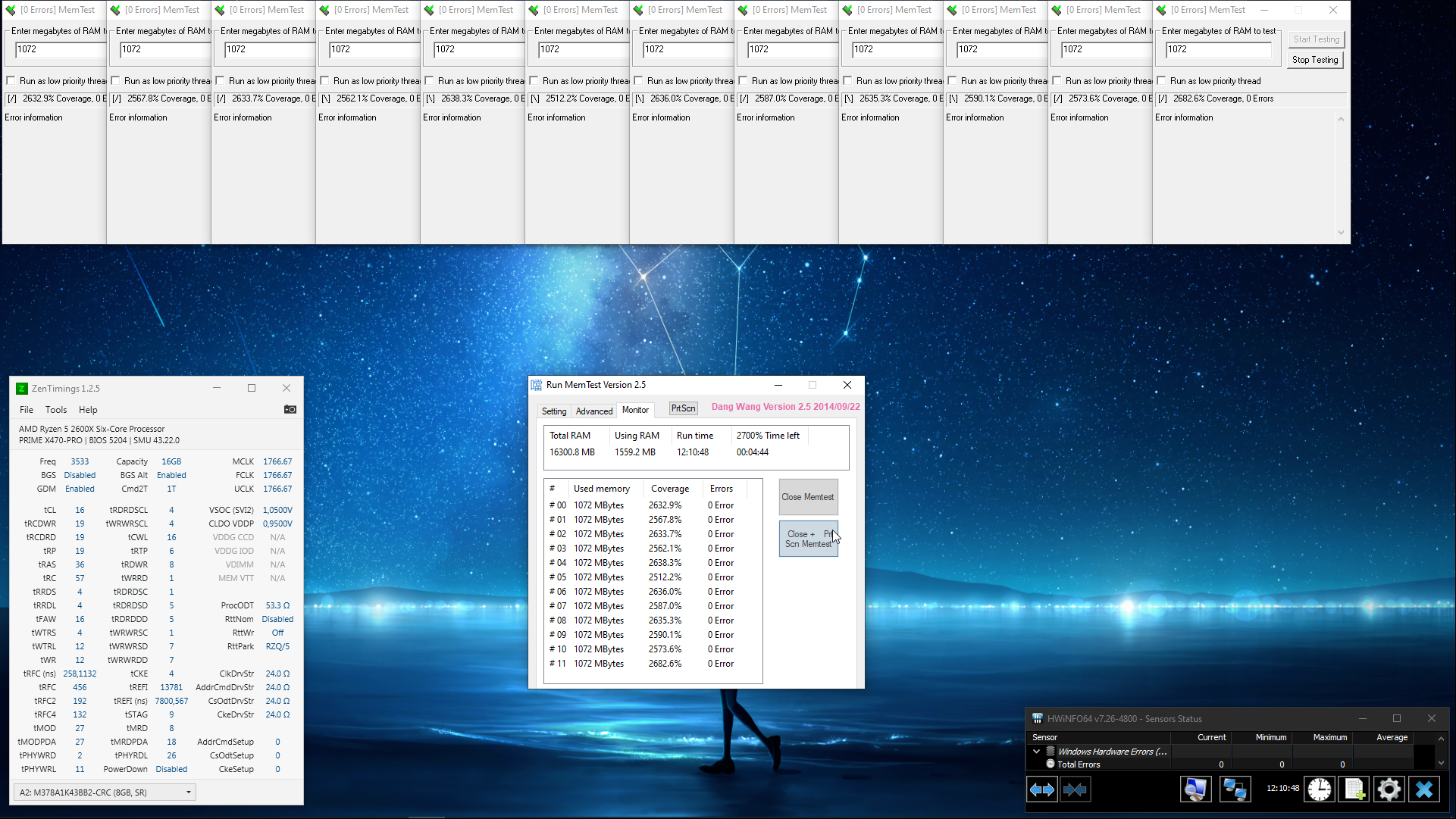

Вложение:
snap25072022233736.png [ 23.69 КБ | Просмотров: 581 ]


Добавлено спустя 5 минут 11 секунд:
The KMS писал(а):
Зачем убирать тайминги из Авто для того, чтобы завести GDM Off?
Я использовал пресет для поиска максимальной частоты DDR4 от Agiliter, но раз так тоже можно то не буду спорить :)

_________________
R5 2600X
Freezer 34 eSports
Asus Prime X470-Pro (5204)
2x8 Crucial Ballistix U4 @3733C14 1.55v
MSI RTX 3060Ti GamingX (2040 MHz 956mv/GDDR6 2250 MHz)

  bulochka

Member
Статус: Не в сети
Регистрация: 28.04.2017
Откуда: от верблюда
По калькулятору для 3600 - VDIMM 1.36v, SOC 1.05v. При прохождении тестов по мониторингу SOC не поднимается выше 1.0375v. Значит ли это, что можно/нужно поджать SOC?

_________________
5700x | b550m mortar | 2x16gb u4 dr e | se-224 v2 | gtx 1060 6gb | pm9a1 512gb | fd 2500 | fd ion 650w

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
bulochka писал(а):
По калькулятору для 3600 - VDIMM 1.36v, SOC 1.05v. При прохождении тестов по мониторингу SOC не поднимается выше 1.0375v. Значит ли это, что можно/нужно поджать SOC?

смотря чем мониторишь,сбои есть?

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5350Mhz

  bulochka

Member
Статус: Не в сети
Регистрация: 28.04.2017
Откуда: от верблюда
Remarc писал(а):
смотря чем мониторишь,сбои есть?

Смотрю в ZenTimings. TM5 1usmus_v3 и Extreme1@anta777 по 3 цикла проходят без ошибок.

_________________
5700x | b550m mortar | 2x16gb u4 dr e | se-224 v2 | gtx 1060 6gb | pm9a1 512gb | fd 2500 | fd ion 650w

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
bulochka писал(а):
Смотрю в ZenTimings. TM5 1usmus_v3 и Extreme1@anta777 по 3 цикла проходят без ошибок.

там отображается всегда ниже чем выставлено,раз ошибок нет то не трогай

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5350Mhz

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
The KMS писал(а):
Где там b-die :roll:

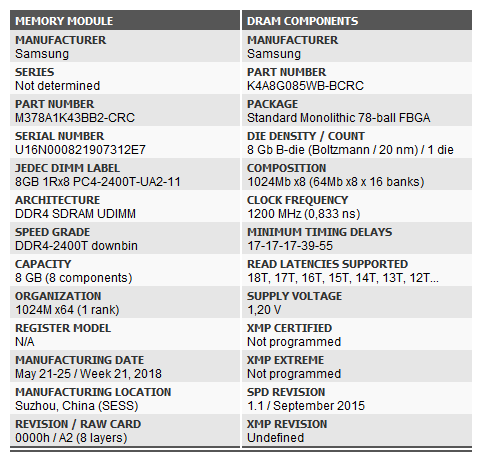

В смысле где? Самые что ни на есть классические SEC B-die - BB в маркировке вроде видно отчетливо.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  JadeHarley

Member
Статус: Не в сети
Регистрация: 21.04.2021
Я не знаю все вольтажи как сделать чтобы показывало, но в общем SoC 1.025, может быть такое что материнка завышает, B450 pro4 я что-то слышал про это. В общем мне нужно как-то стабилизировать этот разгон, так как 3600 и 3800 плохо держит (может потому что проц Райзен 3), напряжение 1.36 сейчас стоит на памяти, по крайней мере в биосе
#77

_________________
Плохое предчувствие порой обретает реальные формы.

  AlexRR77

Member
Статус: Не в сети
Регистрация: 23.11.2015
Откуда: Москва
Remarc писал(а):
там отображается всегда ниже чем выставлено

Zentimings же тот же датчик читает, разве нет? Только не так часто опрашивает, как тот же hwinfo. А значения просто проседают при нагрузке, например.

_________________
i7 9700/16Gb/Asrock Z370 i7 Fatal1ty | R7 5700G/32GB/MSI B550 Tomahawk | R9 9900X/48GB/MSI X670E Tomahawk

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
AlexRR77 писал(а):
Zentimings же тот же датчик читает, разве нет? Только не так часто опрашивает, как тот же hwinfo. А значения просто проседают при нагрузке, например.

это смотря как биос сделан,частоту опроса там можно выставить,обычно значение отличается на явную величину вниз например 0,0125,vsoc под нагрузкой так не проседает к тому же скрины zentimings делаются в основном без нагрузки

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5350Mhz

  DanielKotick

Junior
Статус: Не в сети
Регистрация: 01.03.2021
Здрасьте снова, возможно опять глупый вопрос, но можно ли тест оставлять на фоне без присмотра, пока, к примеру, я хожу по магазинам? Если посыплет ошибками, а тест будет дальше идти - это не навернет оперативу?
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
DanielKotick писал(а):
Здрасьте снова, возможно опять глупый вопрос, но можно ли тест оставлять на фоне без присмотра, пока, к примеру, я хожу по магазинам? Если посыплет ошибками, а тест будет дальше идти - это не навернет оперативу?

можно оставлять,оперативу навернет сильный перевольтаж вместе с перегревом

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5350Mhz

  DanielKotick

Junior
Статус: Не в сети
Регистрация: 01.03.2021
walkman_w902 писал(а):
Если всё работает без ошибок на больших прогонах (25 циклов 1usmus, 5 anta777), то пробовать далее следующее:

Мне кажется для дожимки надо будет вольтаж на ОЗУ поднимать, ибо даже на базе спустя минуту теста ошибки полетели, но после поднятия tRC и возвращение к мои значениям RRDS/RRDL/FAW сейчас идет тест уже более 10 минут без ошибок, надеюсь так пойдет до конца. Так вот, 1.4v же норм на повседнев? 1.45v вроде тоже считается нормой, но слышал, если память не лучшая(или просто бракованная) ускорит ее смерть.
  AlexRR77

Member
Статус: Не в сети
Регистрация: 23.11.2015
Откуда: Москва
Remarc писал(а):
это смотря как биос сделан,частоту опроса там можно выставить,обычно значение отличается на явную величину вниз например 0,0125,vsoc под нагрузкой так не проседает

А как же hwinfo считывает датчик проца каждую секунду, например? У ZT показания совпадают примерно (только больше цифр после запятой), но реже обновляются. А проседает напряжение при llc в авто на огромные значения, например, у меня на b550 и 5700g. Почти 0.1 В при нагрузке мощной. В ТМ5 слабо, но тоже.

_________________
i7 9700/16Gb/Asrock Z370 i7 Fatal1ty | R7 5700G/32GB/MSI B550 Tomahawk | R9 9900X/48GB/MSI X670E Tomahawk

  DanielKotick

Junior
Статус: Не в сети
Регистрация: 01.03.2021

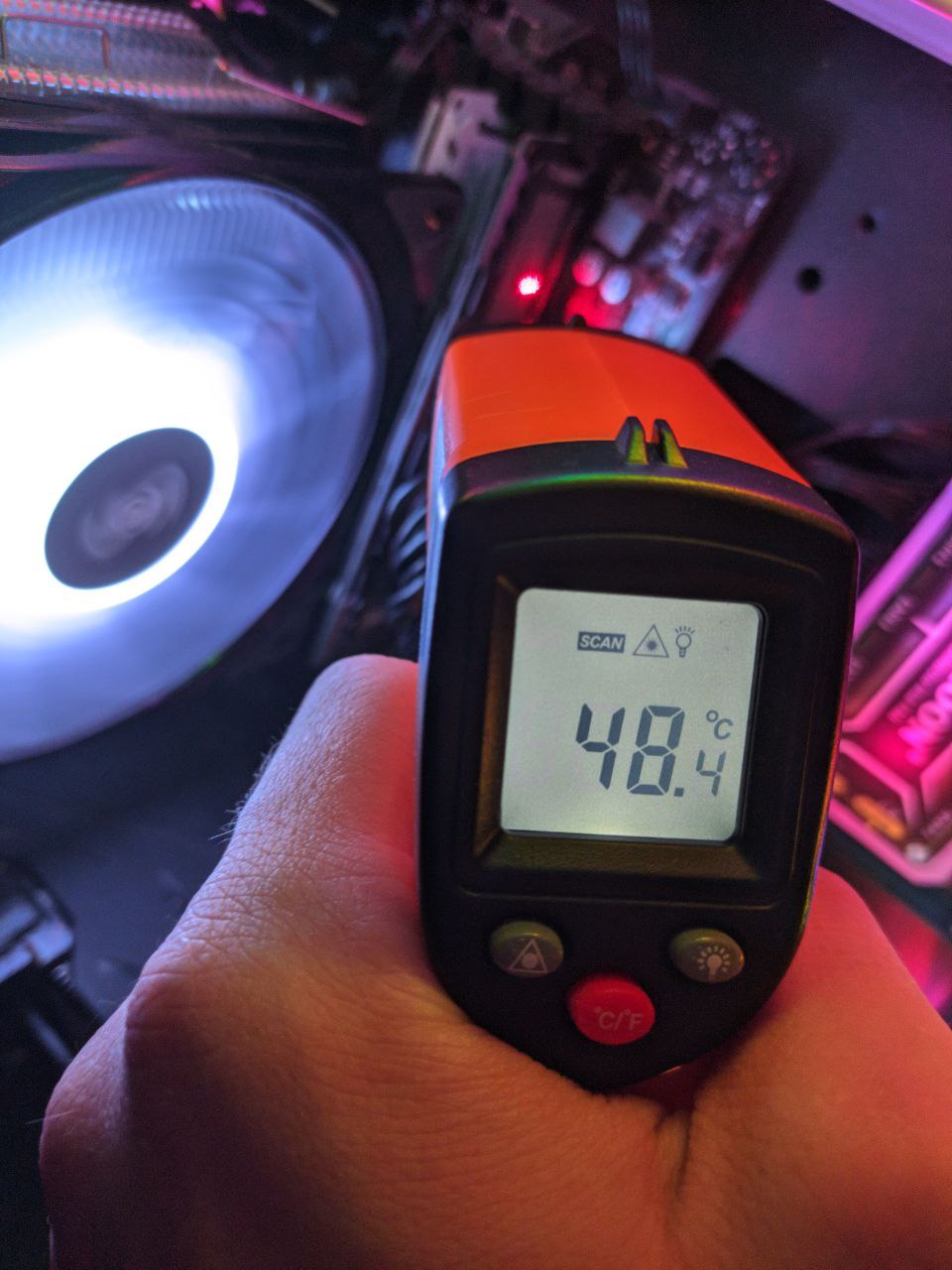

Какая нормальная рабочая температура для балликов e-die? Я поменял пирометром во время теста, пиковая была около 48
`
Температура
Вложение:
photo1659949237.jpeg [ 140.29 КБ | Просмотров: 428 ]


  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
JadeHarley писал(а):
В общем мне нужно как-то стабилизировать этот разгон, так как 3600 и 3800 плохо держит (может потому что проц Райзен 3)

посмотри, может чем и поможет: https://ibb.co/DWMf0N1 , но обычно CL14 просят завышенного вольтажа, особенно на 3600-3800

_________________
https://ibb.co/Sf1jB85

  walkman_w902

Member
Статус: Не в сети
Регистрация: 30.03.2020
DanielKotick писал(а):
Какая нормальная рабочая температура для балликов e-die? Я поменял пирометром во время теста, пиковая была около 48

Для теста вполне нормальная температура, при игровой нагрузке будет градуса на 4 меньше.

Добавлено спустя 10 минут 21 секунду:
DanielKotick писал(а):
Мне кажется для дожимки надо будет вольтаж на ОЗУ поднимать, ибо даже на базе спустя минуту теста ошибки полетели, но после поднятия tRC и возвращение к мои значениям RRDS/RRDL/FAW сейчас идет тест уже более 10 минут без ошибок, надеюсь так пойдет до конца. Так вот, 1.4v же норм на повседнев? 1.45v вроде тоже считается нормой, но слышал, если память не лучшая(или просто бракованная) ускорит ее смерть.

Скиньте, пожалуйста, последний ужатый конфиг, который у вас без ошибок полный прогон на стабильность проходит.

_________________
5800X3D - C8 Dark Hero - TRIDENT Z [F4-4000C16D-32GTZRA]@3800 16-16-16-32-48 - ROG Strix RTX 3080 12Gb - bq! SP11 850W - FD Meshify 2 - bq! DR 4 Pro

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
AlexRR77 писал(а):
Почти 0.1 В при нагрузке мощной. В ТМ5 слабо, но тоже.

У меня на APU с LLC авто SoC в нагрузке (furmark + tm5) проседает на 0,03-0,05 В и я думал это много.
JadeHarley писал(а):
Я не знаю все вольтажи как сделать чтобы показывало, но в общем SoC 1.025, может быть такое что материнка завышает, B450 pro4 я что-то слышал про это. В общем мне нужно как-то стабилизировать этот разгон, так как 3600 и 3800 плохо держит (может потому что проц Райзен 3), напряжение 1.36 сейчас стоит на памяти, по крайней мере в биосе

В чем проявляется нестабильность, расскажите сперва.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  DanielKotick

Junior
Статус: Не в сети
Регистрация: 01.03.2021
walkman_w902 писал(а):
Скиньте, пожалуйста, последний ужатый конфиг, который у вас без ошибок полный прогон на стабильность проходит.

Только выставляю тайминги ниже, в первую же минуту теста сотни ошибок.

testMem5+Hwinfo+zenTimings
Вложение:
photo1659953131.jpeg [ 205.74 КБ | Просмотров: 827 ]

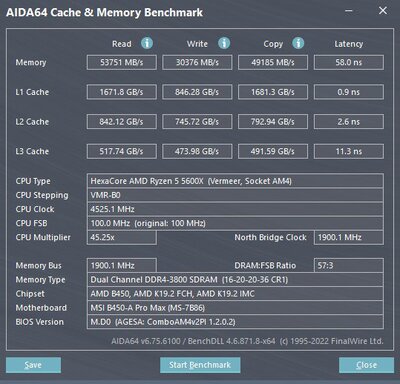

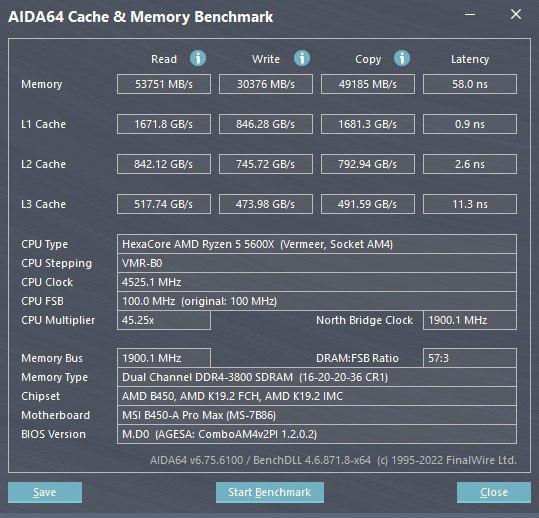

Тест кэша и памяти
Вложение:
photo1659953506.jpeg [ 61.63 КБ | Просмотров: 827 ]


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35477 • Страница 1251 из 1774 • <  1 ... 1248  1249  1250  1251  1252  1253  1254 ... 1774  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: DonKarlosOn и гости: 12

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
