AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
Куратор темы Статус: Не в сети Регистрация: 09.01.2007 Откуда: Москва Фото: 152
Не, 4200 ехало, да почему-то перестало. 4266 и 4300 тупо нет старта даже с с17. Даже ткнул «стабильный профиль свой 4000с15». Те же ошибки и примерно через какое-то время. Опять оставил комп, попробовал 4000с16, потом даже ради прикола попробовал 3900С16 - опять ошибки. Пошло оно нахер, сбросил все в сток. Будет желание - поковыряюсь. Нет - значит надеюсь на 10700к перееду или 5800х попробовать возьму. Устаю я быстро от этой однообразной дрочиловки, которая ещё и по своим каким-то законам живет.
Member
Статус: Не в сети Регистрация: 08.10.2018 Откуда: Москва
fedx писал(а):
Не, 4200 ехало, да почему-то перестало. 4266 и 4300 тупо нет старта даже с с17. Даже ткнул «стабильный профиль свой 4000с15». Те же ошибки и примерно через какое-то время. Опять оставил комп, попробовал 4000с16, потом даже ради прикола попробовал 3900С16 - опять ошибки.
Читаю и прям вижу себя 3 недели назад. Даже винду пришлось переустанавливать, и не сразу нашел причину. В общем, когда устанавливаю аудио драйвер от Asus с их Sonic studio 3, потом делаю определенные настройки и применяю их (активация виртуального микшера в разделе микрофон, в программе Sonic studio 3), то ВСЕ тесты прохожу с ошибками (Линкс, ТМ5, ОССТ, в любой из этих), даже на сток системе и винде. Заманался вычислять это, много копий винды с пошаговыми изменениями и тестами, даже подумать не мог что будет\есть такая зависимость. Благо что ошибки в тестах появлялись почти сразу, в течении 2-3 минут, не надо было ждать по 40-60 мин или больше в зависимости от теста.
Junior
Статус: Не в сети Регистрация: 16.10.2020 Фото: 2

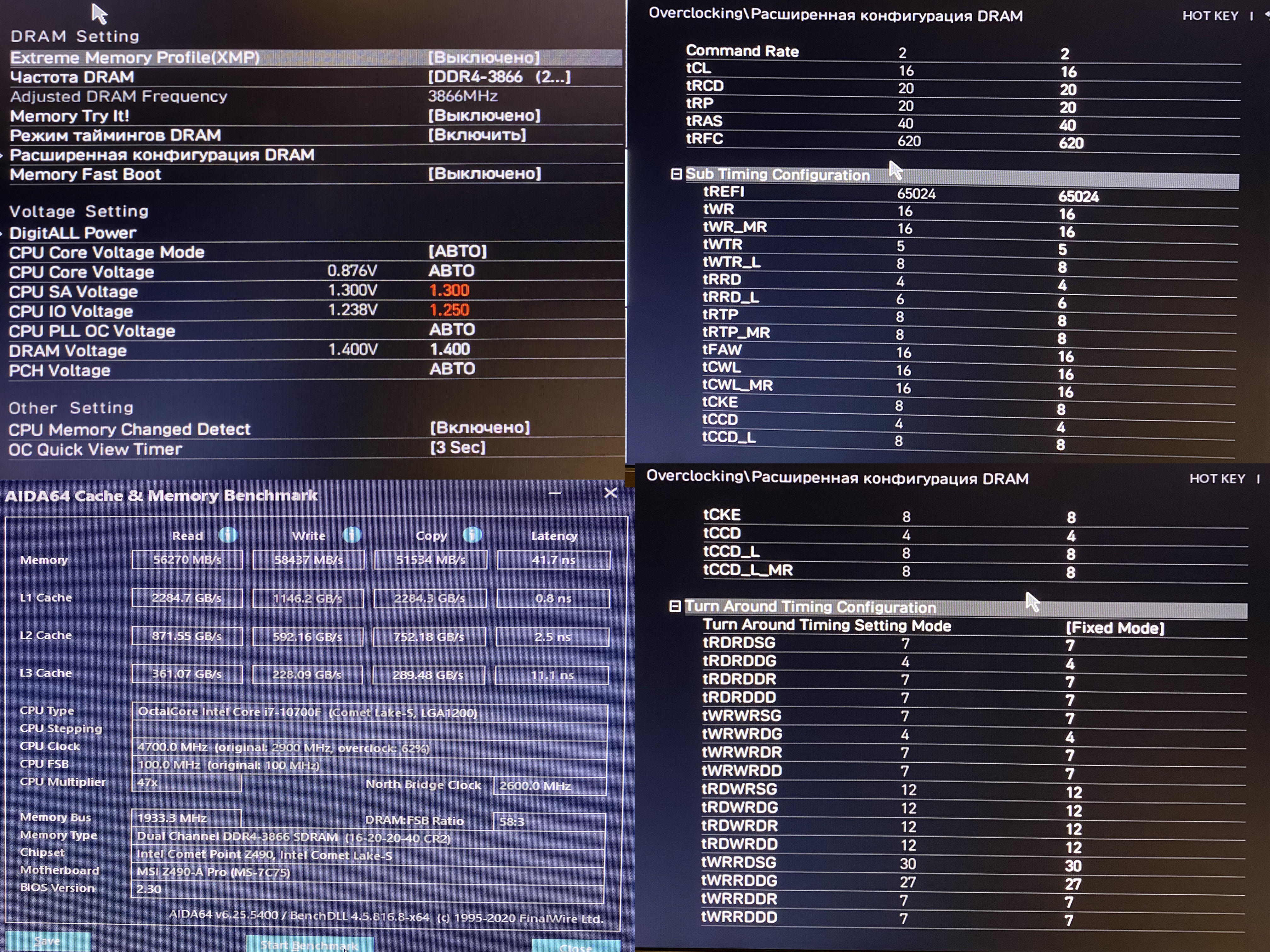

Добрый вечер, почитал слегка форум и таблицы Anta777 в разгоне Ballistix BL2K8G30C15U4W DDR4 — 2x 8ГБ(3000 cl15) на msi z490-a pro (проц 10700f) подскажите пожалуйста что можно поправить, мемтест сыпит ошибки с 5 минуты... заранее благодарен!
Куратор темы Статус: Не в сети Регистрация: 09.01.2007 Откуда: Москва Фото: 152
garison87 писал(а):
80/48/0 и 1.47в попробуй
У меня 80-48-34 рабочие ещё, с 80-48-0 нет старта
Добавлено спустя 4 минуты 45 секунд:
Григ писал(а):
Читаю и прям вижу себя 3 недели назад. Даже винду пришлось переустанавливать, и не сразу нашел причину. В общем, когда устанавливаю аудио драйвер от Asus с их Sonic studio 3, потом делаю определенные настройки и применяю их (активация виртуального микшера в разделе микрофон, в программе Sonic studio 3), то ВСЕ тесты прохожу с ошибками
Спасибо, интересный опыт. Надо будет вечером посмотреть, вдруг и правда что-то наводки даёт. У меня то честно говоря Винда почти чистая, да и установлена месяца 2 назад максимум (ссд и 2х16 плашки купил и переставил). Но на 99% что с того времени я ничего не ставил, у меня весьма небольшой набор программ и игр на домашнем компе.
Добавлено спустя 43 минуты 6 секунд: И да, обалдеть конечно, как Z490 память гонит - Hero XII четырёхслотовая пинает память выше (или также) чем двухслотки прошлого поколения.
Парни привет). Пробую гнать свою озу на апексе, кр1(естественно). и она ни в какую не запускает выше 4200, хоть ио са задирай хоть драм. трейс центринг врубил, мемок тумблер(на плате) выключил как достал плату. при этом 4500cl17 cr2 1.55 полностью стабильны(может и ниже напругу можно, особо не чекал) ПОдскажите, в чем проблема быть может то? может настройки тренировки какие поменять? биос 1602
Member
Статус: Не в сети Регистрация: 09.03.2018 Откуда: Химки Фото: 30
Решил накрутить сопротивления на своей MSI Z390I MPG GAMING EDGE AC, они всегда стояли ва авто. Нашару выставил 80-0-0 и начал снижать напряжения. По итогу для 4300 16-16 CR2 SA удалось скинуть с 1,30 до 1,19, а IO с 1,28 до 1,15. Я конечно предполагал, что будет разница, но не такая большая. Что ставит материнская плата в режиме Auto известно одному богу.
Member
Статус: Не в сети Регистрация: 09.03.2018 Откуда: Химки Фото: 30
anta777 писал(а):
А с авто эти напряжения проверяли?
WTRL,WTRS ниже не идут?
Проверял, SA и IO ниже 1,29 и 1,27 сыпало ошибками. WTRL, WTRS ужимать не пробовал. Какие варианты стоит перебрать? 7-3? RDRD_sg=6 и WRWR_sg=6 не идут.
Куратор темы Статус: Не в сети Регистрация: 10.06.2011
Sergey_Lev писал(а):
Проверял, SA и IO ниже 1,29 и 1,27 сыпало ошибками. WTRL, WTRS ужимать не пробовал. Какие варианты стоит перебрать? 7-3? RDRD_sg=6 и WRWR_sg=6 не идут.
WTRL=6 WTRS=2
Добавлено спустя 37 секунд:
proDrivE писал(а):
У меня возможно глупый вопрос, а во время теста тм5 можно мучать браузер или фильм смотреть?
Решил накрутить сопротивления на своей MSI Z390I MPG GAMING EDGE AC, они всегда стояли ва авто. Нашару выставил 80-0-0 и начал снижать напряжения. По итогу для 4300 16-16 CR2 SA удалось скинуть с 1,30 до 1,19, а IO с 1,28 до 1,15. Я конечно предполагал, что будет разница, но не такая большая. Что ставит материнская плата в режиме Auto известно одному богу.
В Авто 4300сл16 на Unify стоит 80/0/240. Понизил сопротивления до 80/0/0, напряжения SA/IO так же удалось снизить с 1.26/1.22 до 1.22/1.18
Последний раз редактировалось Richidaru 16.10.2020 21:26, всего редактировалось 1 раз.
Питание на память – фазы extreme, лимит – 120%, VRM switching – 300-400. В таблице Анты есть рекомендации.... Я весь биос перелопатил доски Z490 stix-e, где такое ?
Member
Статус: Не в сети Регистрация: 09.03.2018 Откуда: Химки Фото: 30
proDrivE писал(а):
Питание на память – фазы extreme, лимит – 120%, VRM switching – 300-400. В таблице Анты есть рекомендации.... Я весь биос перелопатил доски Z490 stix-e, где такое ?
Добрый вечер, подскажите какие значения сопротивлений для стабильности поставить? Сейчас стоит Rtt Wr (D1) - 80, Rtt Park (D1) - 48. И для чего нужен Power Down Mode?
