  Igor-Igor
Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 18.05.2005
Откуда: Moscow
Фото: 9
Принятые в теме сокращения (и заодно необходимые утилиты для отладки и тестирования памяти)
TM5 - TestMem5
ATC=Asrock Timing Configurator 4.0.4 for z370/390
Asrock Timing Configurator 4.0.13
Asrock Timing Configurator 4.0.12 for z690
Asrock Timing Configurator 4.0.10 for z590
Asrock Timing Configurator 4.0.9 for z490
Asrock Timing Configurator 4.0.8
Asrock Timing Configurator 4.0.3 for z170/270/490

Asrock Timing Configurator 4.0.16
https://drive.google.com/file/d/1-PdgLkCf-5cA3b1kqO2CmFyhXtz-tiS3

AMT - Asus MemTweakit Asus MemTweakIt 2.02.44
При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки).
Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100!
Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ.
Для плат на основе логики z690 и b660:
VDD>VDDQ
VDDQ>=VDD-300mV(0.3V)
Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V.
Для таймингов должно выполняться требование:
_dr=_dd

Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти.
Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты.
Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти.
Для желающих максимально снизить tRFC.
Делим tRFC на сумму tRCD,tRTP и tRP.
Если результат ближе к 4, то снижать tRFC можно по 4 такта.
Если результат ближе к 2, то снижать tRFC можно по 2 такта.
Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.

Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных.
tRAS=tRCD+tRTP (при считывании 8 байт с одного банка)
tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка)
tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно)
tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4!
tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно)
tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно)
tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно)
tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка)
Для DDR4 оптимальным выбором является 4-й или последний вариант.
Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).


Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение.
IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать.
Тоже растет с ростом частоты памяти.
Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.


Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC.
2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей).
3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16.
4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.
5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.

УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд.
0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто.
1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти".
Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода.
CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.

Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD.
RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше.
CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20.
RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла.
RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется.
Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел.
Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S.
CKE=5
СCDL>=4
RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память.
RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG.
WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать.
WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет.
RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать...
REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру.
Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится.
Тестируйте тщательно с перезагрузками, сном, холодным стартом.
RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...

Таблицы от anta777
Актуальные (последние) версии:
TableDRAMIntel(simple3nov2020+simple12oct2020+обычная)
http://bit.ly/3rTIBLv
http://bit.ly/3nWJlxB
http://bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme+absolut)
http://bit.ly/2Oe8R00 - суперлайт
http://bit.ly/2H9jIZH - универсальный
http://bit.ly/2MUvl6n - экстремальный
http://bit.ly/3D9TUnD - абсолют
http://bit.ly/3STH2wx - новый для интела и DDR5
http://bit.ly/3wedj8U - новый для Ryzen3D и DDR5
Тяжелый
http://bit.ly/35eKfeJ

Расчет таймингов (на материнках ASUS)

tRASmin=tCL+tRCD+2
WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле:
WRRD_sg=6+CWL+WTR_L
WRRD_dg=6+CWL+WTR_S
WR - через WRPRE (для матплат ASUS):
WRPRE=4+CWL+WR
RTP - через RDPRE (для матплат ASUS)
RDPRE=RTP

МЕГАпост про RTL и настройку
ПРО НАПРЯЖЕНИЕ НА ПАМЯТЬ!
VDDDQ=1.5 V max по Jedec
VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq.
То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec.
А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V.
Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно

ПРО НАСТРОЙКУ SLOPE И СОПРОТИВЛЕНИЙ!
https://www.overclock.net/threads/the-importance-of-skew-control-for-memory-overclocking.1774358/
https://forums.overclockers.ru/viewtopic.php?p=17385457#p17385457

МЕТОДИКА ПОДБОРА ВЕРНЫХ RTT WR, RTT PARK, RTT NOM
https://forums.overclockers.ru/viewtopic.php?p=17484594#p17484594
На OCN есть методика их подбора с помощью Passmark memtest86, использовать только 8-й тест.


ШАБЛОН ПОСТА
Код:
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz
Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95)
Total Size: 8192 MB
Type: Single Channel (64 bit) DDR4-SDRAM
Frequency: 2750 MHz - Ratio 1:31
Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR)
Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR

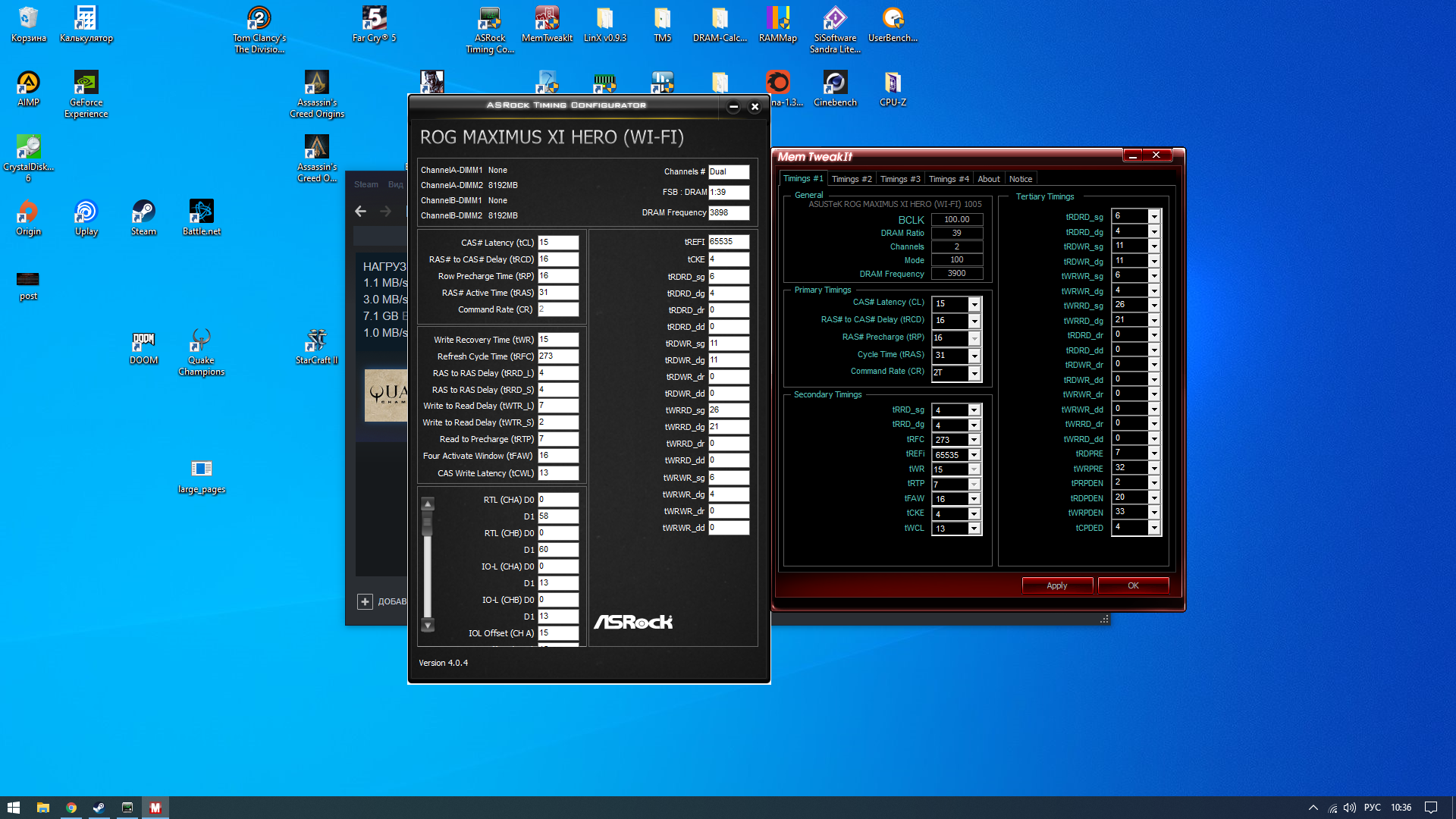

[img]Ссылка на скрин[/img]

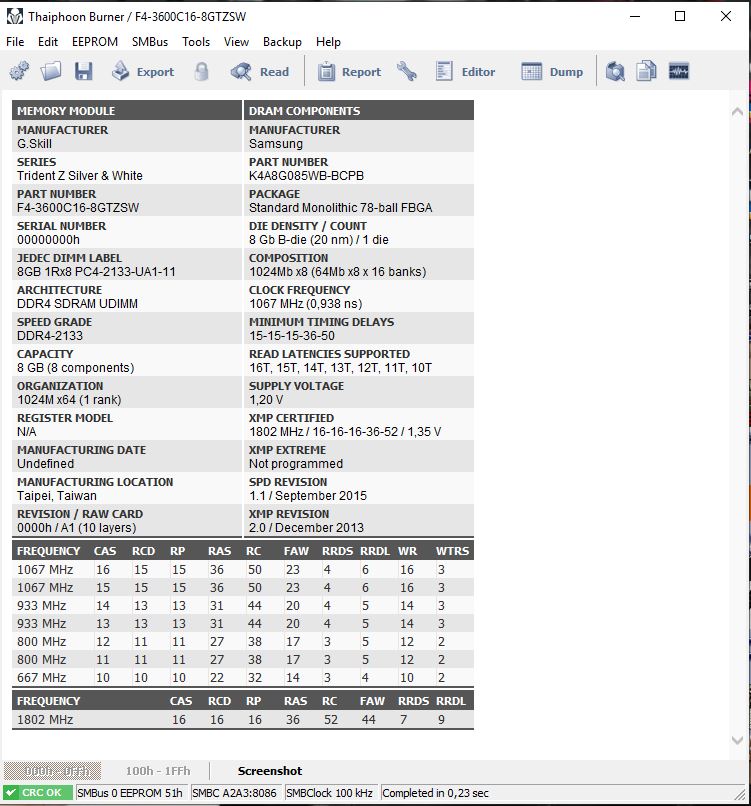

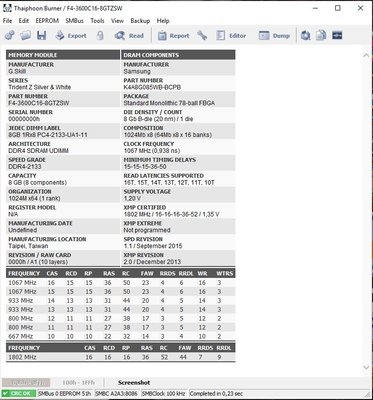

Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]


Расшифровка коротких наименований таймингов часть 1 и часть 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть еще и другая Таблица по расчёту таймингов

ССЫЛКИ на другие ресурсы
https://github.com/integralfx/MemTestHelper/blob/oc-guide/DDR4%20OC%20Guide.md
https://www.hardwareluxx.de/community/threads/intel-ram-oc-thread-guides-und-tipps.1230518/
https://www.overclock.net/threads/official-intel-ddr4-24-7-memory-stability-thread.1569364/
https://www.systemverilog.io/

Таблица tRFC от integralfx
Below are the typical tRFC in ns for the common ICs:
IC tRFC (ns)
Hynix 8Gb AFR 260 - 280
Hynix 8Gb CJR 260 - 280
Hynix 8Gb DJR 260 - 280
Micron 8Gb Rev. E 280 - 310
Micron 16Gb Rev. B 290 - 310
Samsung 8Gb B-Die 120 - 180
Samsung 8Gb C-Die 300 - 340

Таблица tRFC от Reous v26
#77

Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77

Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77
#77
#77
#77

Статистика tRCD планок в зависимости от типов чипов
#77
#77
#77
Чем выше вы в вертикальном столбце, тем удачнее планки.
Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят)
На 1 таблице все,что выше красной линии - суперотборники.

Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO.
2.Включить в биосе Round Trip Latency.
3.Для гигабайтов - memory enchancement=normal.

Руководство по разгону памяти для начинающих блондинок
https://docs.google.com/document/d/15qsrwUxGbKtqjeyEhmCear2kN9hCt2noKK5z14Webhg/edit?usp=sharing
https://docs.google.com/document/u/0/d/1QacU405kVV10-qBdrqQKOY0v-FKlBFpLcEDn0QpriSE/mobilebasic на русском
Мобильная версия
https://docs.google.com/document/u/0/d/15qsrwUxGbKtqjeyEhmCear2kN9hCt2noKK5z14Webhg/mobilebasic

Программы для тестирования памяти
GSAT- https://drive.google.com/file/d/1iCj0-jQIXIlo_Zvm5jO949ZH9fClTNF3/edit
для длинных тестов добавил параметр "--pause_delay" чтоб периодически не отключались потоки


Последний раз редактировалось anta777 09.12.2024 13:52, всего редактировалось 165 раз(а).
Внесены дополнения по tRFC и tRAS.


Реклама

Партнер
  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
Так mode1 - это просто подборка авто-таймингов , как заложили биосописатели.
Вы же все равно все вносите вручную, поэтому наплевать - mode1 или mode2.
Тут уже была дискуссия - вывод, что правильно показывает применяемые системой тайминги именно асрок кофигуратор, а мемтвик и биос в асусе ошибаются.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  Danmer1989

Member
Статус: Не в сети
Регистрация: 01.05.2019
anta777 писал(а):
А tRFC дальше не снижается?

Я сильно не пробовал, вот на скриншоте 470, следующий шаг мой был 420 - уже не стартует, но надо попробовать напряжение немного поднять, может поможет.
anta777 писал(а):
И tREFI можете смело выставить 42120 и даже 56160.

Попробую завтра поднять, вместе с понижением tRFC
  iAmOne

Member
Статус: Не в сети
Регистрация: 22.12.2017
Откуда: Moscow
anta777 писал(а):
Так mode1 - это просто подборка авто-таймингов , как заложили биосописатели.
Вы же все равно все вносите вручную, поэтому наплевать - mode1 или mode2.

я тоже так думал, но что они заложили только им и известно :D
на деле в mode2 я вбивал руками абсолютно все тайминги вручную и даже крутил io-l, но толку нет, оно в линксе валится в первых проходах. на старых биосах я накручивал стабильные 3866 в mode2, а в новом не смог и откат не помогает (черт меня дернул обновиться). на 3200, например, mode2 работает как надо, а на 3800-4133 нет. на 370 тайчи не было такого бреда и авто тайминги подбирались нормально (аналогичные mode2 у асуса), ну а у асуса как всегда..

_________________
Intel i9 9900k 4.8, Asus Maximus XI Hero (1502), G.SKill Trident-Z 3800cl16 OC, Water Loop.

  maksover

Member
Статус: Не в сети
Регистрация: 17.01.2007
Откуда: default city
Фото: 96
Danmer1989 писал(а):
Вообщем добился стабильных 3600 с плашками по 16Гб двухранговыми, память Hynix (A-die).

3600 CL17-20-20 - 11,1ns это довольно кукурузный результат. 3200 на 14-15-15 не берет она? Это 9.37ns.

_________________
B650 Tomahawk | R7 9700X | Hynix A-Die 2x16Gb@6400cl28 | RTX 5070Ti GamingPro

  Druce

Member
Статус: Не в сети
Регистрация: 31.03.2019
Откуда: Moscow
Фото: 2
iAmOne писал(а):
16 биосе и есть 16 в реальности, мем твикит это правильно показывает. но ПО асрока всегда ставит +1 на асусах

Это как так получается, я даром снизил некоторые вторичные тайминги на один без каких-либо последствий?

_________________
i7 8700K @4.8Ghz/Noctua NH-D15/Asus ROG Maximus XI Hero/G.Skill TridentZ 2x8Gb @4000Mhz/Asus ROG Strix RTX 3080 Ti OC

  korn87

Member
Статус: Не в сети
Регистрация: 11.06.2010
Откуда: Астрахань
Фото: 6
Druce писал(а):
Это как так получается, я даром снизил некоторые вторичные тайминги на один без каких-либо последствий?


это запросто проверяется бенчами. Да, кстати, тут зачастую борются за последние поджимы, не взирая на то, что это не принесёт и +1% фпс :D

_________________
Когда нет желания что-то делать, отложи на потом.

  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
Druce писал(а):
16 биосе и есть 16 в реальности, мем твикит это правильно показывает. но ПО асрока всегда ставит +1 на асусах
Это как так получается, я даром снизил некоторые вторичные тайминги на один без каких-либо последствий?


Чтобы избежать таких проблем нужно настраивать тайминги не в Mode1, а в режиме Manual, тогда тайминги в биосе и асрок тайминге совпадают.
А проверить разницу между manual и mode1 лучше всего во встроенном тесте 7-zip с самым большим размером словаря.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
anta777
От чего зависит TWR? Дело в том, что ниже 15 не опускается. Я стал искать по другим скринам и выяснил, что на асусах Z390 у всех вообще 16+
При этом кручение TWTR_sg, в т.ч и с помощью TWRRD_sg не влияет на TWR вообще. Прикол в том, что если на 3900 любое значение игнорируется(даже 7,8,10,12,16) и ставится 15, но на 2133 ниже 18 просто не стартует. Очень похоже на вмешательство биоса на моей плате, так как на других (не асус z390)TWR=8 принимается
Вложение:
Desktop Screenshot 2019.06.17 - 10.36.06.34.png
Desktop Screenshot 2019.06.17 - 10.36.06.34.png [ 1.14 МБ | Просмотров: 845 ]


  Cyborg39rus

Member
Статус: Не в сети
Регистрация: 14.02.2011
Откуда: Kaliningrad
Фото: 32
Victor91rus писал(а):
На асусы есть прекрасный memtweakit, который не только правильно показывает, но и меняет тайминги в прямом эфире

memtweakit может показывать инфу из BIOS, а нужно смотреть то, что получили после загрузки винды. По этому айсроковская прога лучше ! У меня кривило 3 тайминга, я думал ошибка софта, хотя в memtweakit показывало как в BIOS. Но ошибка была в третичках !

_________________
13700KF | 2x16 DDR5 | GV-N407TAORUS M-12GD | King 1Tb+980Pro 1Tb | SF-1200F14MP | WD20PURZ | WD2000FYYZ | MG07ACA12TE

  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
Victor91rus писал(а):
anta777
От чего зависит TWR? Дело в том, что ниже 15 не опускается. Я стал искать по другим скринам и выяснил, что на асусах Z390 у всех вообще 16+

по JEDEC tWR прямо взаимосвязано с tRTP, при этом оно может быть только четным и в 2 раза больше, чем tRTP.
Допускаются только такие варианты (всего их 9):
10-5
12-6
14-7
16-8
18-9
20-10
22-11
24-12
26-13

В своей статье по настройке памяти на платформе интел (я ее готовлю и собираюсь выложить на ixbt) я на tWR остановлюсь поподробней.
Пока же могу немного информации из нее выложить и сейчас:
для оптимальной настройки (максимальной производительности памяти) параметра tWR следует стремиться установить его в минимальное значение, следя при этом за параметром tRTP.
Сумма tWR и tRTP для наилучшей производительности памяти должна быть минимальной.
Правильный метод настройки (начинаем с параметров по-умолчанию):
1) ищем минимальный tWR, когда его нашли, то пробуем снизить tRTP максимально, запоминаем сумму этих параметров;
2) ищем минимальный tRTP, когда его нашли, то пробуем снизить tWR максимально, подсчитываем сумму.
Выбираем из этих двух вариантов тот, где минимальная сумма.
При равной сумме лучше выбрать тот вариант, где tWR больше, чем tRTP.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  tarasovjr

Member
Статус: Не в сети
Регистрация: 20.05.2009
Откуда: Москва
Фото: 0
anta777 писал(а):
В своей статье по настройке памяти на платформе интел (я ее готовлю и собираюсь выложить на ixbt) я на tWR остановлюсь поподробней.
О, буду ждать, давно хотелось немного разобраться в подсистеме памяти, но джедек читать тяжко. Вы уж там попроще пожалуйста, чтобы и нубов все взлетало. А если бы расписали простой алгоритм правильной настройки в духе ваших последних постов... А то расплодилось "настраивающих за денюжку" на сайте компьютерных энтузиастов. И вообще, огромное вам спасибо!

_________________
i7-8700К, Z370-F Gaming, CMW16GX4M2C3200C14, MSI RTX 2080 Ti GAMING X TRIO, 840 EVO+970 Pro, Dark Power Pro 11 750W, CA-01B-B-SL, Acer Nitro VG270UP

  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
Так и сделаю. Плюс будет раздел по правильному тестированию стабильности.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  korn87

Member
Статус: Не в сети
Регистрация: 11.06.2010
Откуда: Астрахань
Фото: 6
anta777
разве доступный tWR не снижается после снижения tRRD_L и tWTR_L?

_________________
Когда нет желания что-то делать, отложи на потом.

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
anta777 писал(а):
по JEDEC tWR прямо взаимосвязано с tRTP, при этом оно может быть только четным и в 2 раза больше, чем tRTP.

Увы, правило не работает. 15, и хоть ты сдохни. Асус намудрили 100%, ибо память работала с TWR 10 на амд. Настройку TRTP сейчас попробую на 8 с TWR 15, и посмотрим что плата скажет. Но с TRTP 7 тоже 15 .
  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
korn87 писал(а):
anta777
разве доступный tWR не снижается после снижения tRRD_L и tWTR_L?


tWTR выполняется параллельно с tWR.
tRRD с tWR не связан.
tRRD теоретически может быть вообще равен 0, но ограничен физическими рамками чипа памяти (максимальные токи, нагрев).

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  iAmOne

Member
Статус: Не в сети
Регистрация: 22.12.2017
Откуда: Moscow
Druce писал(а):
Это как так получается, я даром снизил некоторые вторичные тайминги на один без каких-либо последствий?

не могу сказать кто прав, но с tWR я всегда ориентировался на значение биоса и мониторинг "родного" ПО. tWR в тайминг конфигураторе всегда считал ошибкой софта и никогда проблем именно с этим таймингом не было. но если у нас с разницей в 1 не сбоит, значит оба варианта могут существовать. может просто мп сама подкручивает.
anta777 писал(а):
Чтобы избежать таких проблем нужно настраивать тайминги не в Mode1, а в режиме Manual, тогда тайминги в биосе и асрок тайминге совпадают.

нет на хиро мануала, есть auto/mode1/mode2. в авто выбирается либо 1, либо 2 (на высоких частотах 1). И в любом из режимов tWR в конфигураторе показывает +1. Попробую вечером скинуть единичку.

_________________
Intel i9 9900k 4.8, Asus Maximus XI Hero (1502), G.SKill Trident-Z 3800cl16 OC, Water Loop.

Последний раз редактировалось iAmOne 17.06.2019 12:04, всего редактировалось 1 раз.

  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
Victor91rus писал(а):
Увы, правило не работает. 15, и хоть ты сдохни. Асус намудрили 100%, ибо память работала с TWR 10 на амд. Настройку TRTP сейчас попробую на 8 с TWR 15, и посмотрим что плата скажет. Но с TRTP 7 тоже 15 .


Витя , а 15 - это четное число?

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
anta777 писал(а):
tRRD теоретически может быть вообще равен 0

контроллер его исправляет, и судя по производительности, он использует 6 тактов, а TFAW соответственно не менее 24, и выходит только падение производительности, даже хуже чем при простом опускании TFAW<16 при TRRD_dg=4

Добавлено спустя 36 секунд:
anta777 писал(а):
15 - это четное число?

До сего дня я полагал,что нет

Добавлено спустя 3 минуты 58 секунд:
iAmOne писал(а):
И в любом из режимов tWR в конфигураторе показывает +1.

вот, а у меня в любом случае показывает 15 )
  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
tWR на платах асуса еще модет не снижаться из-за четвертичных таймингов (они в асрок тайминге не отображаются).
tWRPRE=4+tWR+tCWL
tWRPDEN=tWR+4+tCWL

Добавлено спустя 5 минут 13 секунд:
adept1 писал(а):
В общем нашел причину в том, что значения таймингов разнятся в AsrockTimingConfigurator с реально выставленными цифрами в биос. Нужно просто отключить функцию оптимизации таймингов в биос, по умолчанию она стоит на auto и мешает значениям вводимых вручную в субтаймингах. После отключения этой фичи, показатели в биос и конфигураторе теперь полностью совпадают и значения показывает правильно. Думаю инфа будет актуальна для владельцев досок от msi.
Вложение:


Добавлено спустя 59 секунд:
adept1 писал(а):
fly1ngh1gh Подскажите, tWTR_S в биос 6, в конфигураторе 7, это нормально явление?


Добавлено спустя 19 секунд:
fly1ngh1gh писал(а):
adept1
Да, такое бывает.
Получается материнка по каким то причинам игнорирует это значения "6" и ставит правильное "7", что видно в программе и по формуле.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  foetopsy

Member
Статус: Не в сети
Регистрация: 21.01.2015
Откуда: Белгород
Фото: 70
народ в чем причина подскажите,Память G.Skill F4-3600C16D-16GTZSW 16Gb выставил 4400 19 19 19 37 при выставлении значения tWRWR_dg в 4 не стартует,не понимаю в чем дело,память щас запустилась на 1,35v


Вложения:
Снимок.JPG [ 116.67 КБ | Просмотров: 1017 ]

_________________
r7 7700x @5.5/MSI PRO B650-P WIFI /RX 6900 XT Nitro+ SE / KingBank DDR5 32 Gb, ОС 6400 Mhz CL30
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 43859 • Страница 128 из 2193 • <  1 ... 125  126  127  128  129  130  131 ... 2193  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 19

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
