Принятые в теме сокращения (и заодно необходимые утилиты для отладки и тестирования памяти)
TM5 - TestMem5

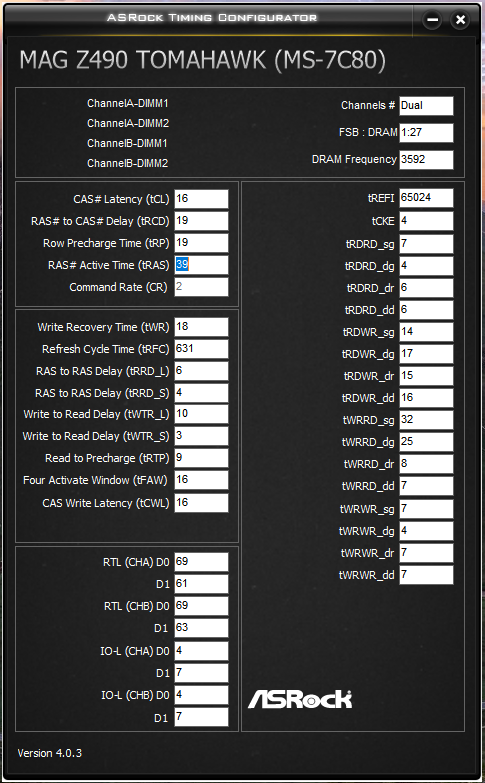

ATC=Asrock Timing Configurator 4.0.4 for z370/390
Asrock Timing Configurator 4.0.13
Asrock Timing Configurator 4.0.12 for z690
Asrock Timing Configurator 4.0.10 for z590
Asrock Timing Configurator 4.0.9 for z490
Asrock Timing Configurator 4.0.8
Asrock Timing Configurator 4.0.3 for z170/270/490

Asrock Timing Configurator 4.0.16
https://drive.google.com/file/d/1-PdgLkCf-5cA3b1kqO2CmFyhXtz-tiS3

AMT - Asus MemTweakit Asus MemTweakIt 2.02.44
При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки).
Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100!
Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ.
Для плат на основе логики z690 и b660:
VDD>VDDQ
VDDQ>=VDD-300mV(0.3V)
Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V.
Для таймингов должно выполняться требование:
_dr=_dd

Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти.
Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты.
Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти.
Для желающих максимально снизить tRFC.
Делим tRFC на сумму tRCD,tRTP и tRP.
Если результат ближе к 4, то снижать tRFC можно по 4 такта.
Если результат ближе к 2, то снижать tRFC можно по 2 такта.
Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.

Новая информация по tRAS


Напряжения на процессоре при разгоне памяти






МЕГАпост про RTL и настройку






Расшифровка коротких наименований таймингов часть 1 и часть 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть еще и другая Таблица по расчёту таймингов









Программы для тестирования памяти

RAA Если на одной не запускается XMP сдавать по гарантии

Брал не в магазине - гарантии нет.
Если планка держит эту частоту, может тогда хотя бы тайминги подтянуть сюда нормальные?

RAA Можно и так, а ещё попробовать зафиксировать руками DDR/IO/SA 1,35/1,2/1,25 и 3200(3000 или ниже) 16-18-18-36

Приветствую. Немного пополню статистику по Z170/270.

CPU: 8600k
Motherboard: Asus Z170 Pro Gaming/Aura

Total Size: 16384 MB
Type: Dual Channel
Frequency: 3866 MHz
Timings: 14-20-20-40-1
Module: Ballistix U4 3000c15 @ 1.535(1.544)v



Версия БИОС до фикса уязвимостей - 3401.
RDRD_sg и WRWR_sg упорно не хотят ниже на таких частотах, как и IOL по 6. Это не проблема платы - с M8H то же самое.

По идее версия не-аура должна показать то же самое. По RAM OC даже топовые MSI Z270 M7 и Gigabyte Z170 Gaming 7 не могут так.

По настройке хочу отметить, что до 3600 МГц заводит буквально на автопараметрах. На частотах выше хорошо помогает Dram CLK Period 30-40 (на время настройки).
В целом для 3866 нужно фиксировать тайминги, выставить сопротивления в skew блоке и вольтажи.
Сопротивления отлично подходят специфичные для Asus: RTT WR 80, Park 0, Nom 34 хотя крутить можно в диапазоне вплоть до 120 по всем.
Выставление Slope и Slope Offcet в skew блоке желательно для высоких частот. Оптимальные значения Slope от 4 до 8, Slope Offset 0 (иногда 1; всего 2 этих значения доступны).

Максимально заводил 3866+100.5 BCLK. Выше совсем никак. В планах попробовать другие версии БИОС.

Добавлено спустя 37 минут 45 секунд:
CPU: i5 8400
Motherboard: MSI Z270 Gaming M7

Total Size: 16384 MB
Type: Dual Channel
Frequency: 3866 MHz
Timings: 15-15-15-34-2
Module: Patriot Blackout 4000c19 @ 1.45(?)v



Может стабильно 3200cr1. Заводил более-менее стабильно 3600cr1 и легкие тесты по типу дефолт пресета тм5 успешно проходил, но полностью стабилизировать не смог. А промежуточные множки не работали с cr1. Пробовал все родные версии БИОС. Пробовал порт-БИОС с Z370 M5 и Godlike. Это максимум. Выше совсем никак.

Крайне негативные впечатление от разгона на этой плате. И даже не из-за того, что такие посредственные результаты. Нужно отметить, что и 3866cr2 представленные в заголовке вовсе не обязательно стабильны будут. Вам нужен процессор с хорошим КП. Выше определенных значений напряжения на imc начинают сыпать ошибки. Вот просто на любой версии родного биос, я перепробовал их все. И это актуально как минимум для частот 3200+МГц.

Собственно не знаю с чего и начать. Наиболее полно и честно было бы высказаться просто длинным-длинным матерным постом. Я давал ей шанс, я давал ей очень много шансов. Думаю, будет уместно разделение на 2 раздела - оригинальные и потбиос. Итак:

1) Оригинальные БИОС.
Все поголовно имеют вышеописанную проблему - завышенный вольтаж на imc гарантированно приводит к нестабильности памяти, появлению большого числа ошибок в тм5, невозможности прохождения даже дефолтного пресета и нормального использования впринципе. Предельное значение напряжения vccio ~1.05v. Никакими настройками биос это не лечится, выставлял и перебирал буквально все, что доступно.
Зато легко заводят любую выставленную частоту вплоть до максимального доступного множителя 4133. С cr2, естественно, cr1 традиционно проблемы MSI.
Из интересных наблюдений - работа на сопротивлениях RTT WR 80, Park 0, Nom 0, что невозможно для плат других брендов. Ну и на удивление ровный красивый RTL.

Ах да, имеют ещё такую тенденцию, что после ребута пресет, успешно проходившей экстрим, не проходит даже дефолт тм5. Что стойко вызывает ощущения отсутствия/скрытия части настроек в БИОС.

Тем не менее, несмотря на описанный критичный недостаток, именно оригинальные биос позволяют выжать максимум, доступный на этой плате. Для тех, кто будет настраивать память, рекомендую скачать с офсайта фирменную утилиту, чтобы регулировать вольтажи на КП из-под винды.

2) Порт-биос.
Лишены полностью проблемы выше, но отодвигают предел разгона памяти вниз. Также из-за порта появляются такие мелкие и не очень проблемы как отвал функции Flashback, отвал iGPU, отвал мониторинга температуры на POST индикаторе (просто интересная фича), отвал мониторинга вольтажей vccio и system agent в биос. Ну это, возможно, во мне проблема, т.к. делал порт самостоятельно. В любом случае разгон лучше не стал.
Оптимальны портбиосы от Z370 Godlike. Предел разгона в этом случае 3600cr2 и 2933cr1. Выше совсем не заводит, хоть и появляются множки до 5000МГц. Но, если у вас проц неудачный по вольтажам, возможно, порт подойдет лучше. Крути вольтаж как хочешь.

ps: проблема с вольтажами на КП актуальна еще, как минимум, для Z270 M5/M6

Добавлено спустя 26 минут 25 секунд:
О Gigabyte Z170X Gaming 7 и Z270X DESIGNARE выскажусь просто на словах.
Явно неудобная (после MSI-то и Asus) организация БИОС. Но перейдем к разгону.

Стоит рассчитывать на порядка 3466cr1 (3600cr1 не заводится впринципе, а 3733cr1 уже анстаб) и 3600-3866cr2 в двухканале. При этом с кривым rtl на высоких частотах и невозможностью выставить его вручную.

Предлагают странные сопротивления, что правило RTT WR>=Park>=Nom совершенно не работает. Оптимальное значение (для е дай и самс бдай одноранг) WR40, Park80/120, Nom 40.

Просто приложу максимум того, что удалось завести (нестабильно), чтобы было понятно, что зря я времени не терял.



Добавлено спустя 8 минут 42 секунды:
Ну и напоследок хочу ещё раз подтвердить, что 4133 на M8H реальны. На этот раз с Ballistix 3000c15. Прошлый пост оформлял с 4133cr1 (на самс бдай) и, как говорил ниже, это был нестабильный пресет. Тогда как 4133cr2 совершенно стабильны и, в сравнении с пресетом на частоте ниже, не кажутся совершенной кукурузой.



Добавлено спустя 17 минут 28 секунд:
Раз уж такое дело, несколько советов по 4133 на M8H:

1)Обязательно выставляем skew блок вручную. Причем RTT Park по моим наблюдениям только 0. Подходят WR80, Park0, Nom34 мудрить не нужно. Оптимальные Slope 4/5 (именно низкие). ODT_Duration и ODT_Delay можно взять из мемтвика от пресета на любой частоте.
2)Естественно фиксируем тайминги, вольтажи на КП завышаем, положительно по моим наблюдениям сказывается выравние вольтажей sa/io (тип оба по 1.25v).
3)На начальных этапах (до ручной фиксации RTL) помогает завышенный Dram CLK Period >30. Выставляем RTL Init = 35+CL*2, rfr delay 14, iol offset 15, "ловим" бут, фиксируем тренировку.
4) Maximus tweak mode 1/mode 2 зависит от памяти. Для самс бдай без разницы в основном, но для 4133cr1 строго mode 1 был. Для баликов высокие частоты строго mode 2.

(дополнительно) Для 4133cr1 перебираем Dram Voltage и Dram VTT Voltage. С баликами на 4133cr2 можно было оставить vtt на стоковых 0.6v и это было стабильно.
Для cr1 на бдай выставлял 0.75-0.8 для предельного разгона. Dram voltage для 4133cr1 строго 1.6v никакие другие значения не постились. Нужного напряжения на dram можно добиться через выставление dram eventual voltage, который применяется на память после прохождения пост.

Доброго времени суток!
Мат.плата Asus x99 Strix BIOS 2101,я не нашел пункта MRC Fast boot (При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable).

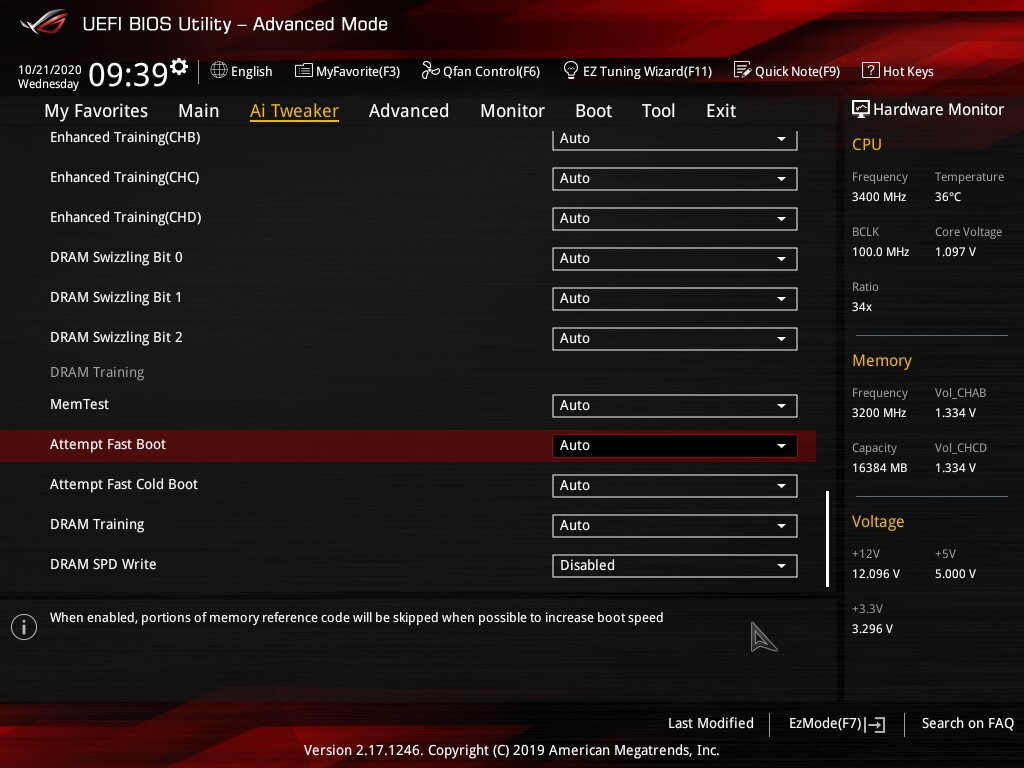

Нашел другой параметр Attempt Fast Boot,судя по описанию принцип работы схож с MRC Fast boot.
Это он и его надо отключить?подскажите пожалуйста?
С разгоном оперативной памяти столкнулся впервые,поэтому начал все с изучения шапки темы!'

P.S Прошу прощения как скрыть фотки под спойлер пока не разобрался.

Night Hunter Скорее всего он, легко проверить - Fast boot=disable - тайминги выставленные вручную из биоса применяются, в противном случае нет.

Сейчас все параметры стоят на авто,тайминги выставленные вручную в биосе применяются.Пока оставлю все на авто,думаю нужно до конца разобраться какой параметр за что отвечает,прежде чем тыкать куда попало!
Благодарю за совет!

В гайде по разгону на youtube канале Gerkon,был дан совет по использованию программы AsRock Timing Configuration что нужно следить за параметрами IO-L и что при каждом изменении любого параметра частоты или таймингов (к примеру первичных) нельзя превышать число 6-7 иначе память будет тренироваться не правильно!
У меня же как только я выставляю к примеру частоту памяти 3000-3200MHz и только первичные тайминги 16-18-18-36,сразу параметр IO-L принимает цифру 12 и только сброс частоты до стоковых меняет параметр IO-L на стандартные 6.
Что я делаю не так,подскажите пожалуйста?Или посоветуйте годные гайды по разгону оперативной памяти,буду признателен!

Кто-нибудь сталкивался с мажорными планками G.SKILL Trident Z Royal F4-3200C14D-32GTRG (кит на 32 гб)?
Интересует просто, в этих royal прям самые отборные samsung b-die ставят или они ничем особенным от моих G.SKILL Trident Z F4-3200C14D-32GTZ не отличаются, т.е. тупо маркетинг?

Добавлено спустя 5 минут 43 секунды:


попробуй вручную выставить в биосе iol, в шапке темы есть пост про это
Статистика разгона памяти DDR-4 на платформах INTEL. Обсуждение результатов. Советы. #17071751

MRC fast boot disable - тонкая тренировка памяти (больше параметров).
MRC fast boot enable - грубая тренировка памяти (меньше параметров).
Тайминги, выставленные вручную, применяются и там, и там платой.

Добрый день.
Помогите с разгоном, память U4 3200 2*16gb
Пробую завести в ручную выше 3600, не стартует на авто даже с таймингами 20-25-50 при 1,45.
3600 получилось взять при активации exm и выставлением в ручную 16-19-36 при 1,35, тесты проходит стабильно, недельный тест в играх показал что все стабильно. Но латентность почти 60 О_о
Может у кого есть похожий конфиг на асус матери, поделитесь скринами с биоса.
I9 9900k, Asus hero 11
___________________
UP
в вообщем выше 3600 не хочет заводится не при каких таймингах,

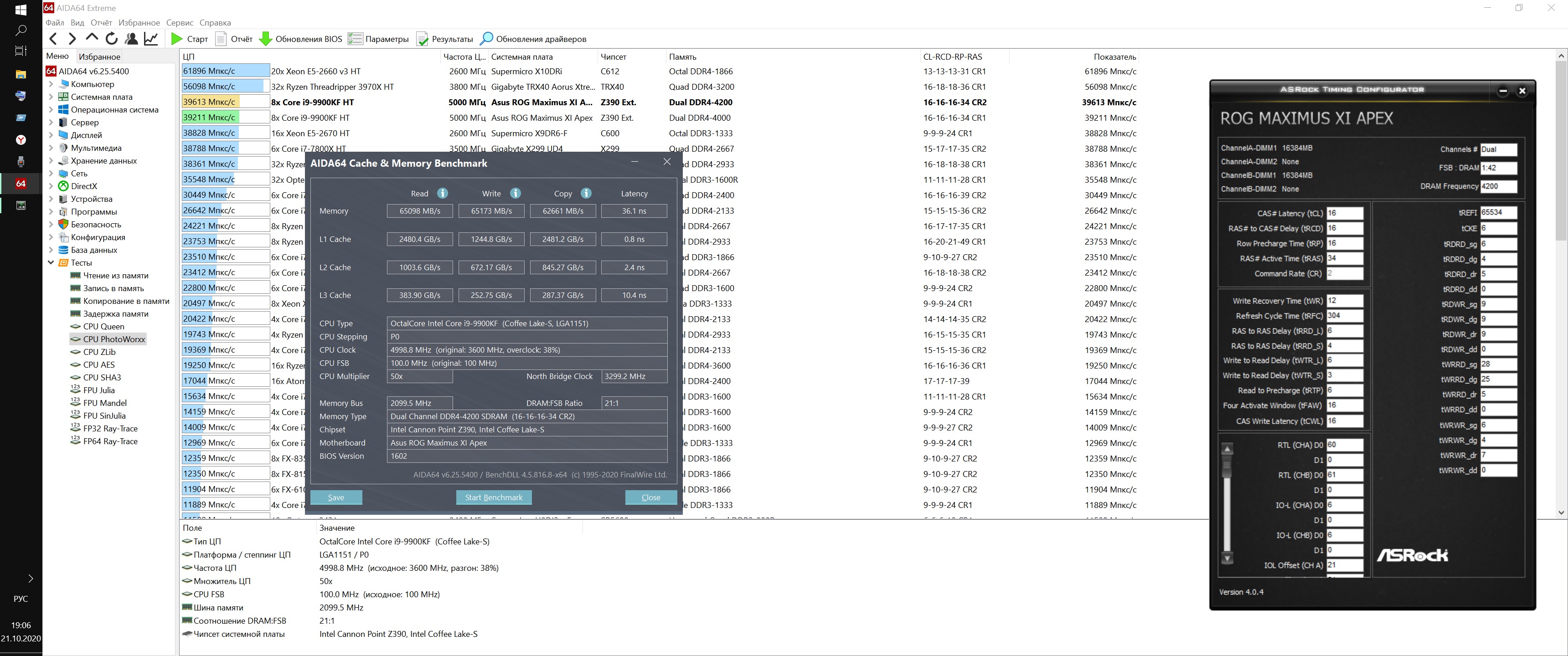

Попытался с 3600
есть что еще поджать?

таблицей пользоваться начни и все поедет.
WR RTP кривые и RFC слишком низкий для едая, ну и третички разгреби нормально по таблице из шапки.

Добавлено спустя 1 минуту 35 секунд:

внешний вид - полированные цыганские радиаторы + пластиковая вставка под кристаллы сваровски, а так те же чипы, что и в 3200с14 самых простых, что и в 3000с14.

Добавлено спустя 1 минуту 16 секунд:

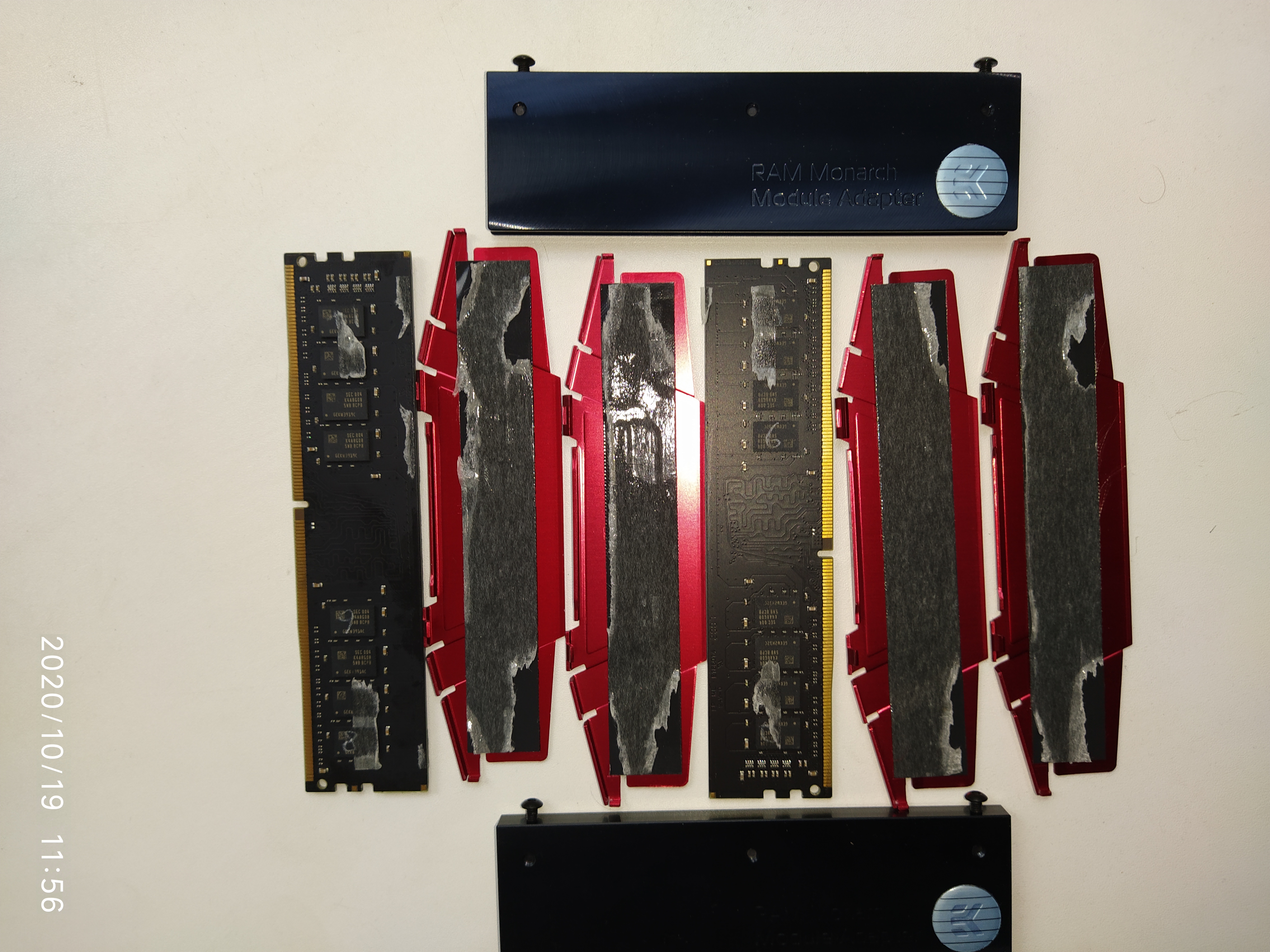

Антон_177 ты на воду поставил или просто радиаторы заменил?
раньше было 40 за 5 минут, а теперь через 2 часа 37?

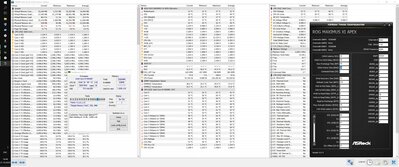

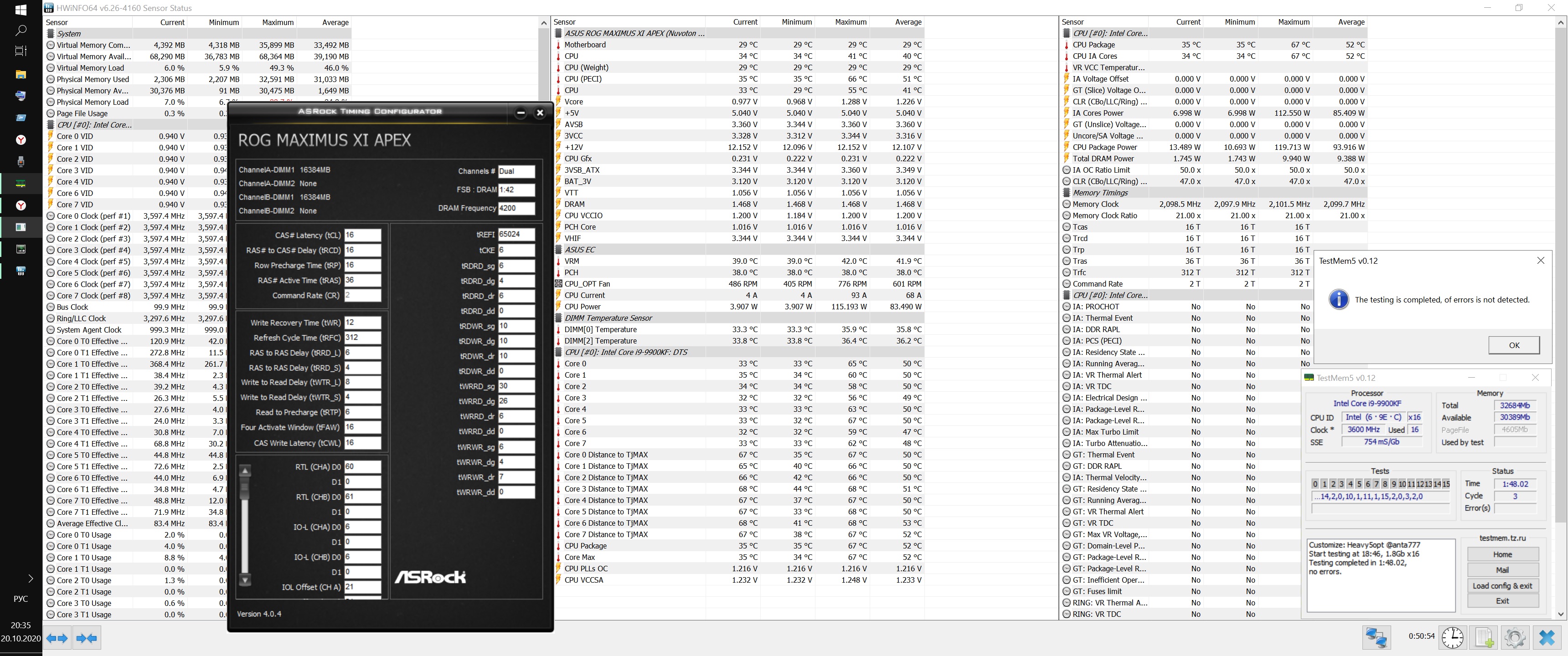

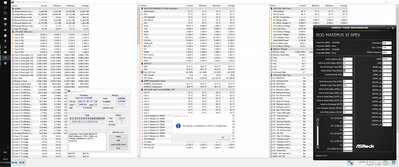

Да вода, но с прокладками там печаль совсем грустная. И термухи под водоблок с гулькин ... (нос), так как закончилась и ковырял иголочкой из 3-х тюбиков. Анта вопрос, оставить так? Может поменять что-то и как по напряжениям? Да и по времени прохождения - 1.51 с 5и9, против 1.48 с 6и10 (rdrd, wrrd,rdwr). Может из-за включенного на протяжении всего теста hwinfo, а на предыдущем только 50 мин включено было. По фотоворкс с 5и9 результат лучше на почти 300 баллов. А ещё я тут трефи выкрутил... Мемтвик не работает, так бы минус 2 нс ещё. А может wtrl,s 8-4 быстрее тест проходит, по моему уже видел такое.

хз что за exm

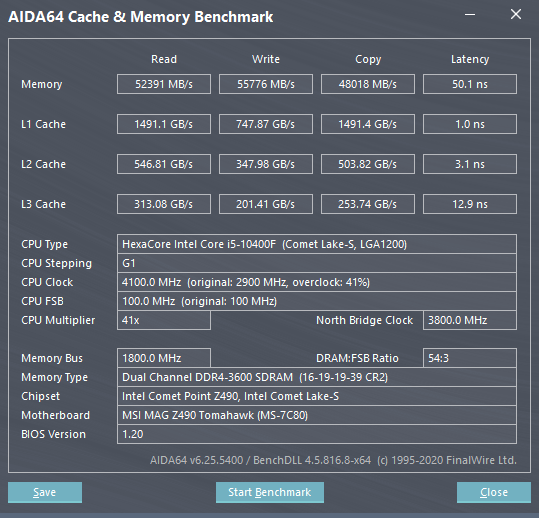

мои сыпят ошибками при 16-19-19-38 при dram1.36 vccio1.12 vccsa1.12, на 16-19-19-39 проходят tm5

Благодарю!Инструкция полезная!

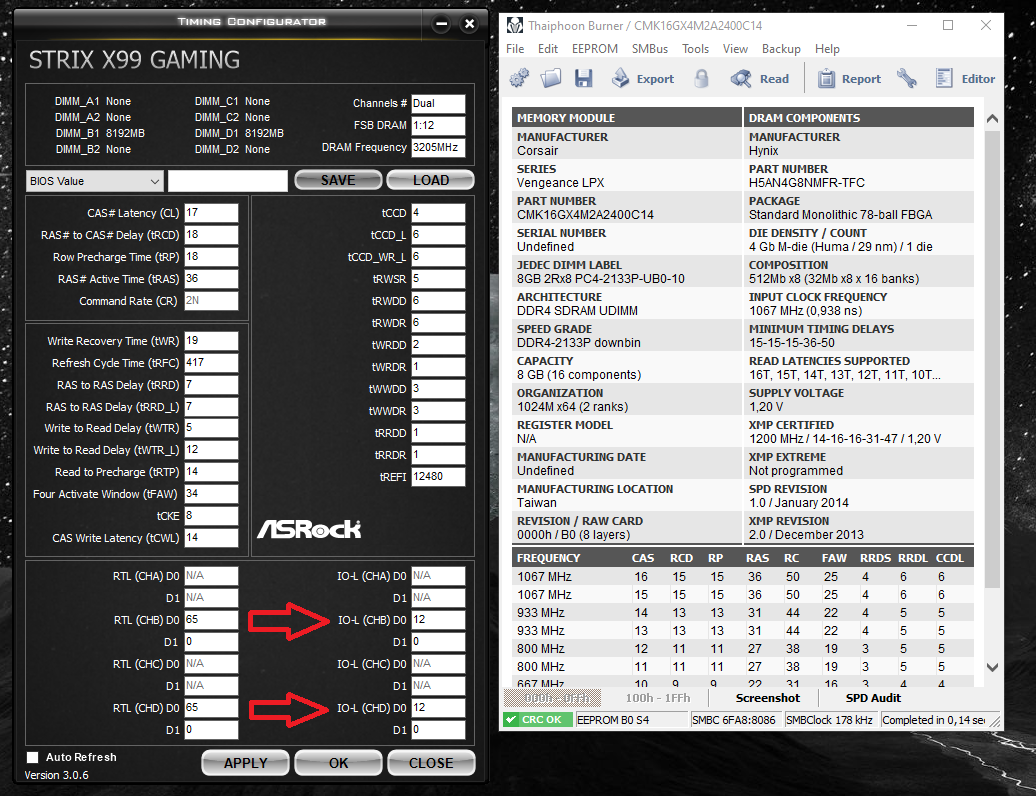

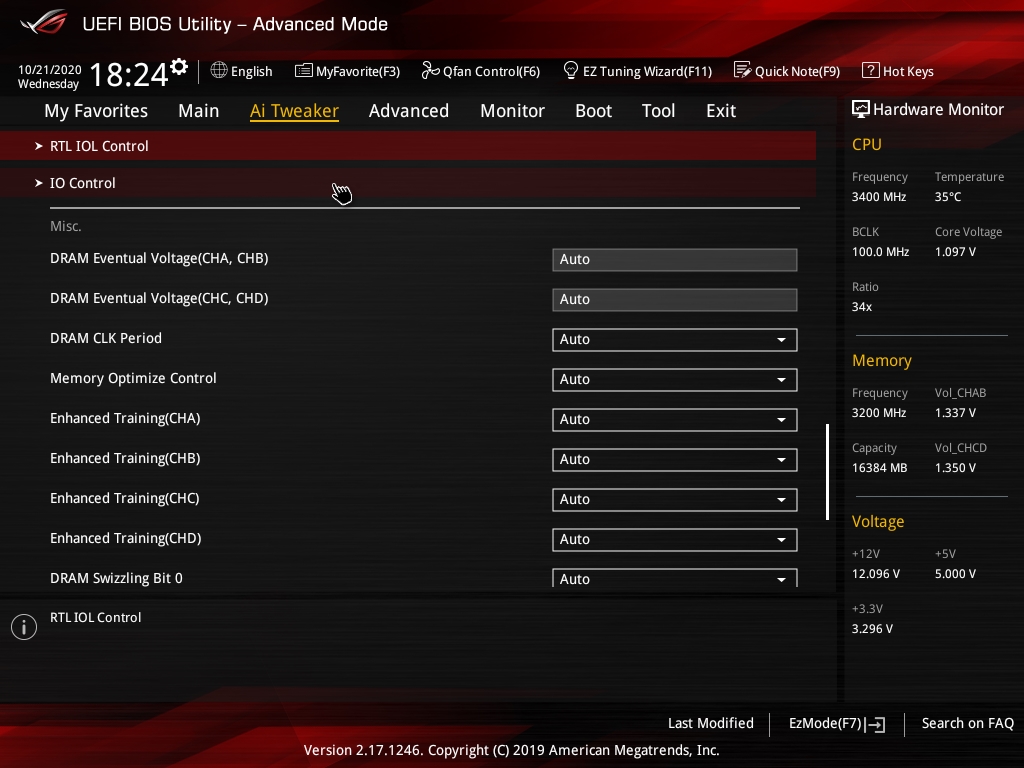

У меня мат.плата особенная на X99 чипсете и в ней некоторых параметров в разделе RTL IO-L Control нету,например (IO_Latency_offset) и (RFR Delay).

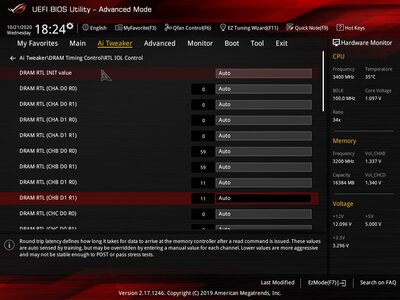

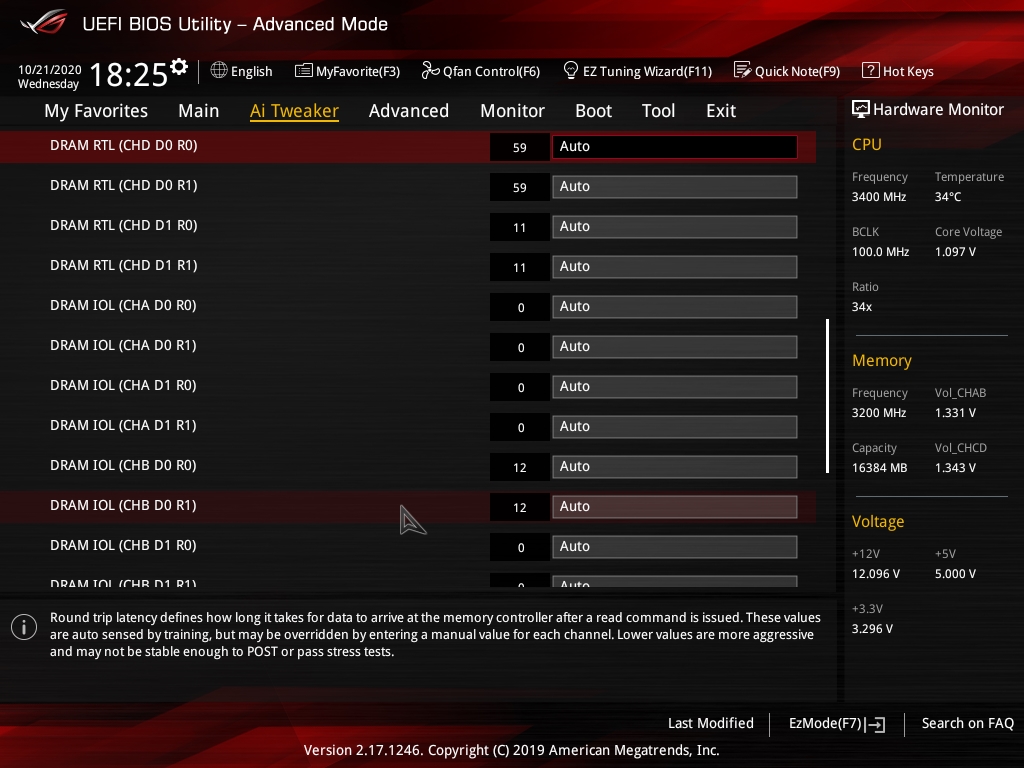

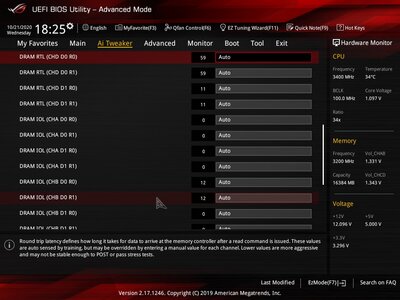

Так же не смог найти параметры Round Trip Latency и Turn Around Timing Training.
Возможно в моем случае это как то по другому работает или называеться,надо будет разобраться!

Должна быть ветка отдельная memory training в разделе dram timing control

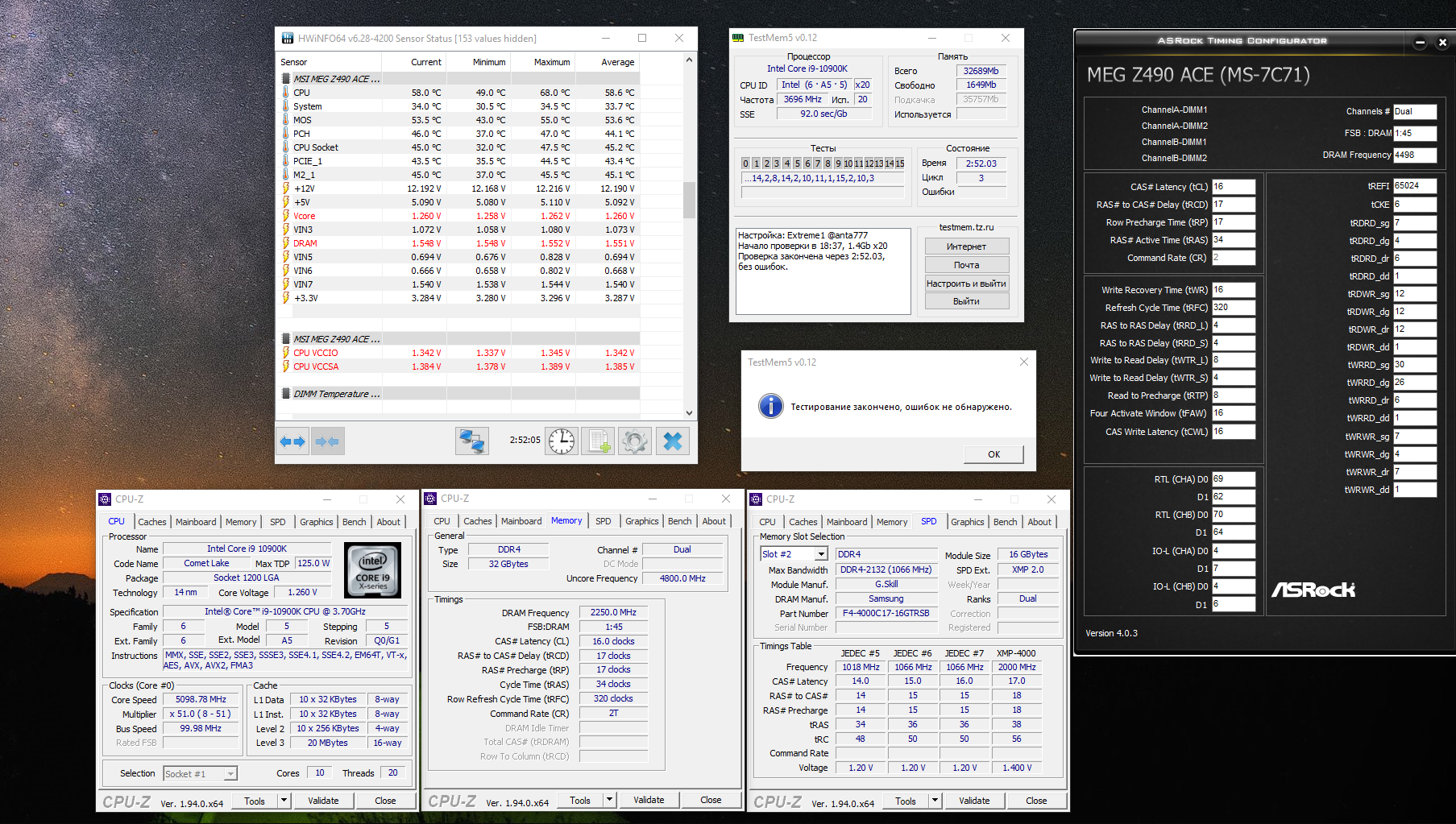

Доброго времени суток. Намучавшись с 4 синглами на z490 ace и перепробовав все варианты Таки решил бросить это неблагодарное дело. Спасибо товарищу Алзов за подсказку из шиной и Олегджус за предложенную помощь в настройке но уже не актуально - Не хочу видеть уже эти 4 планки и все их возможные комбинации . Психанул и заказал дуалы рояли 4000 cl17( сентябрь 2020) . Вольтажи "на глаз" . 6 в иолах из-за офсета 22 на канале B (только так треним дуалы на msi) . Вот результат. Не судите строго - я только учусь

Шикарно, что еще можно сказать. Я еще не видел тут 4500С16 на дуалах, немного правда напряжения смущают на ИКП, но для 490 они должны быть в околонормальной области.

у Олега было С17, других с 4500 на дуалах не видел.
