AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS

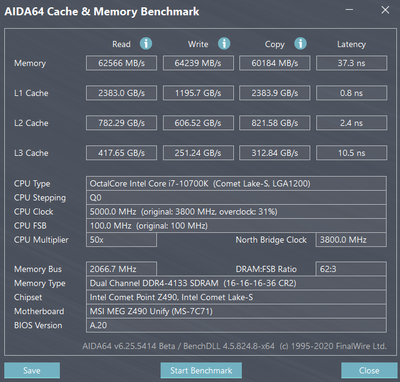

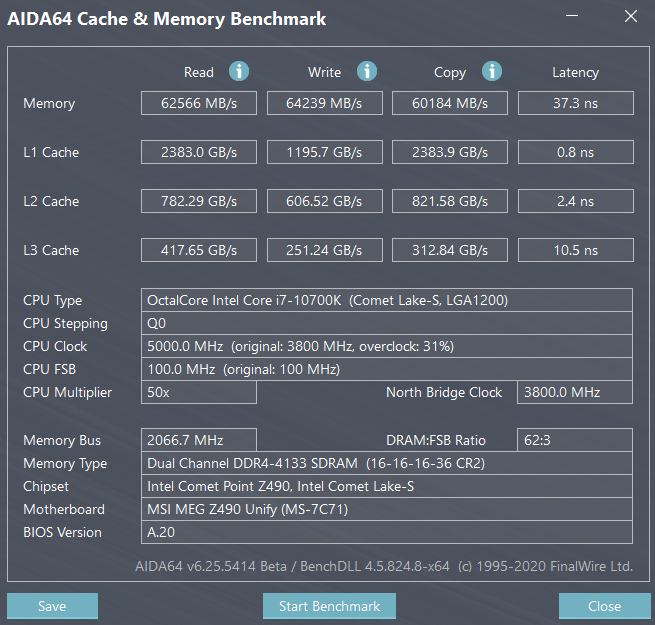

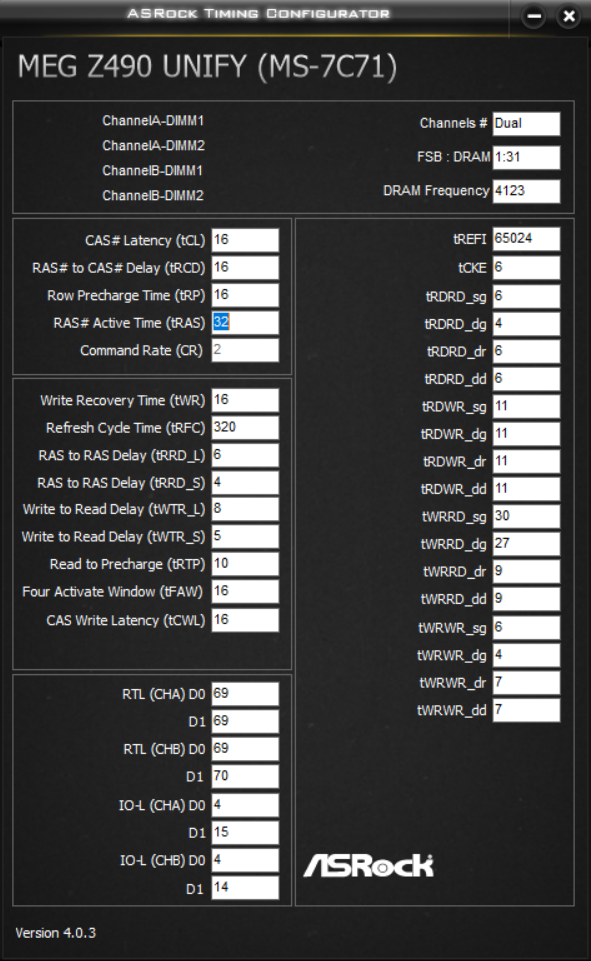

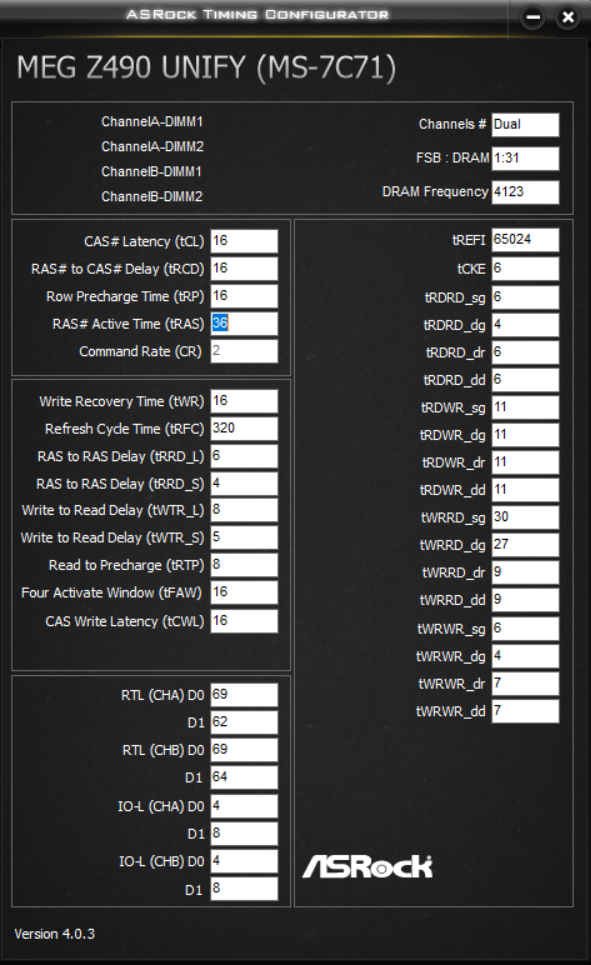

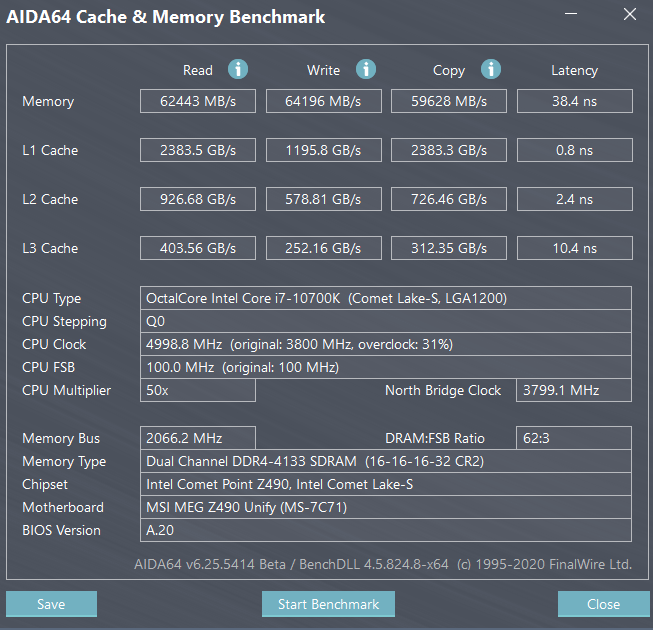

Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
Благодарю. За таблицу отдельное спасибо. Если параметра tRDPRE в интерфейсе биоса нет, то это значит, что плата значение этого параметра сама выставляет?
Member
Статус: Не в сети Регистрация: 09.11.2019 Откуда: Карелия|СПб
anta777 писал(а):
1) WPRE может быть не равно RPRE
Всегда думал наоборот.
anta777 писал(а):
2) правильнее выставить CWL=CL
Помню. Но почему-то я не стал занижать в пол CWL и ставить его равным CL. Выбрал что-то между для себя. Да и кто-то говорил, по крайней мере, что с CL16-CWL14 на Z490 постабильнее будет... На Z390 не проверял.
anta777 писал(а):
3) для RDWR и WRRDsg/dg плата использует дополнительные слагаемые, почему ты решил, что для dr/dd плата их не использует?
Тут согласен. Как правило, нужно искать минимальный RDWR путём снижения его, а не по формуле, ибо по JEDEC RDWR=CL-CWL+6 насколько я помню. Также и для WRRD. WRRD_dr=3, кстати, оказалось не стабильным, через 10мин эстрим 3 ошибки в тесте 2. Поставил пока 5 как и RDRD_dr, 40 минут ок всё. Потом 4 ещё попробую.
Member
Статус: Не в сети Регистрация: 16.12.2010 Фото: 0
Сильно не пинайте, полный нуб в этом. Что можно подкрутить? И еще вопрос до какой температуры памяти не стоит волноваться? А то 1,5v навалил, попробую потом снизить.
Member
Статус: Не в сети Регистрация: 05.09.2004 Откуда: Ukraine.Kharkov Фото: 130
Добрый день. Имею 9600K, GA-Z390UD и две планки G-Skill Ripjaws V Red 3600 19-20-20-40 CR2 1.35v (Samsung B-Die 8GB). Максимум, что получилось выжать: 3600 17-20-20-37 CR1 1.40v и 3800-19-22-22-44-CR2 1.45v. Стоят в слотах A2 B2. IO/SA 1.2/1.25. Можно с ними еще что-то попробовать или сдавать и брать tCL=tRCD=tRP? Например, F4-3200C14D-16GFX 14-14-14-34 (относительно бюджетно и проскакивало пару хороших отзывов) или из шапки Crucial U4?
Заблокирован Статус: Не в сети Регистрация: 17.05.2020 Фото: 4
Кто-нибудь подскажет по поводу тайминга tREFI на Micron B-die? Для частоты 4000 на авто мать ставит 15600. Как я понял это маловато или достаточно? Планки 2*16 одноранг. Напряжения по 1,2 на IO/SA. Хочу поймать минимальную частоту и тайминги на базовом или около-базовом напряжении 1,35-1,37 В. Еще непонятно с RTL и IO, тренировка нормальная? Можно что-то улучшить?
_________________ Baikal>Intel>AMD
Последний раз редактировалось freedom1 26.10.2020 20:47, всего редактировалось 1 раз.
Я так понял это чисто от самих планок зависит, у меня 3 комплекта было и работал только 1, в тайфуне разницы нет. Работает он и трейсом и без, ему по барабану, одт 80-48-40, Late Command Training [Enabled], Round Trip Latency [Enabled],Rank Margin Tool [Enabled]. Мод2 обязательно- без него ни в авто, ни 1 даже не стартует cr1. Остальное авто.
Member
Статус: Не в сети Регистрация: 30.09.2007 Откуда: Tver Фото: 29
fedx писал(а):
А мне не поверил...
думаю все таки в плашках дело, только вот ХЗ как понять могут плашки в 1т или нет, если внешне они одинаковы еще и в тайфуне тоже самое по ревизии платы
Member
Статус: Не в сети Регистрация: 28.05.2004 Фото: 27
garison87 Не переживай, ты не одинок в напрасных стараниях получить 1Т на гене.. я на стоковых 3600 сначала пробовал, потом спустился на 3400, потом 3200 - не завелось, и бросил пробовать дальше. Понял, что не поедет.
Member
Статус: Не в сети Регистрация: 09.11.2019 Откуда: Карелия|СПб
Насчёт 1Т. У меня на авто всё, первички только. Без трейса и тп 3600 14-14-1Т работает окей. Дальше нужно одт крутить и трэйс врубать. 4000 вроде не могу, 3866 14-14-1Т, 3900 14-15-1Т (3900 рсд15 отвал уже, по крайней мере с 1Т).
Member
Статус: Не в сети Регистрация: 24.04.2007 Откуда: и куда? Фото: 7
Здрасти всем. Вопрос у меня. ПК в подписи. Разорился на F4-3200C14D-32GTZSW. 3800 16-16-16-34, всё по табличке из подписи anta777. Запускается, тесты проходит. Нажимаю перезагрузить ПК, он выключается, но не загружается. 3-5 раз пытается запуститься, потом или загружает в safe моде на 2133Мгц, или, что, бывает чаще
Код:
Memory OK! succeeds in system booting! Enter BIOS setup menu and save the memory settings, or visit ASUS website (www.asus.com) for latest BIOS version. Press F1 to Run SETUP
Биос я естественно на последний обновил, но всё тоже самое. Мп?
