1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

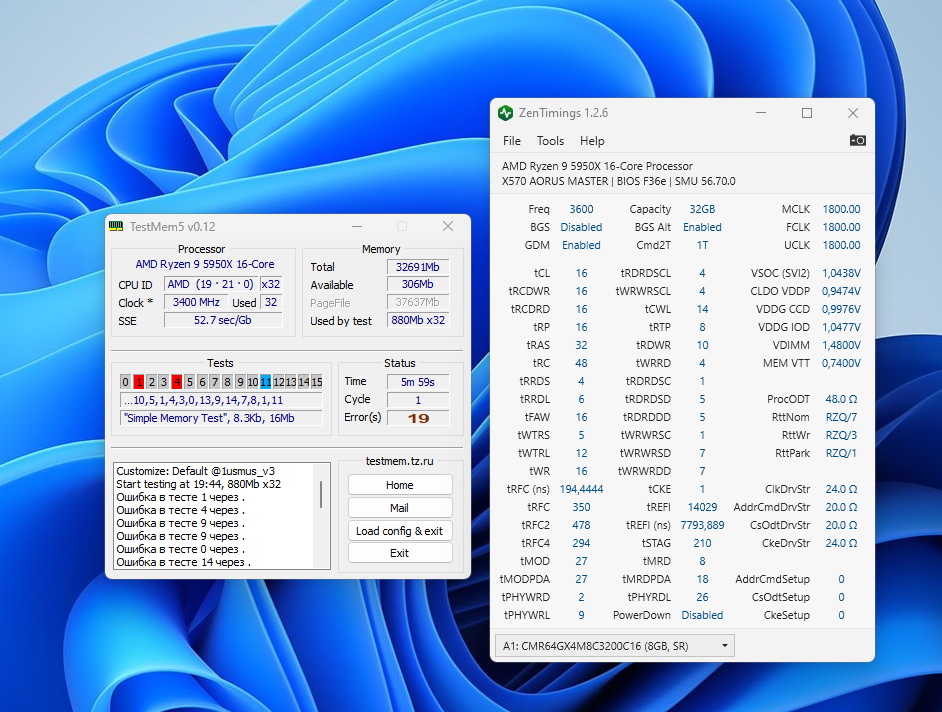

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...

Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.

Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти

xyligano - J-die
RoMiLiUs - J-die

[2022/10/01 22:39:02]
Ai Overclock Tuner [D.O.C.P.]
D.O.C.P. [D.O.C.P DDR4-3200 14-14-14-34-1.35V]
SB Clock Spread Spectrum [Auto]
Memory Frequency [DDR4-3066MHz]
Custom CPU Core Ratio [Auto]
> CPU Core Ratio [Auto]
EPU Power Saving Mode [Disabled]
TPU [Keep Current Settings]
Performance Bias [Auto]
DRAM CAS# Latency [12]
Trcdrd [14]
Trcdwr [12]
DRAM RAS# PRE Time [12]
DRAM RAS# ACT Time [28]
Trc [40]
TrrdS [4]
TrrdL [6]
Tfaw [16]
TwtrS [4]
TwtrL [12]
Twr [10]
Trcpage [Auto]
TrdrdScl [2]
TwrwrScl [2]
Trfc [246]
Trfc2 [Auto]
Trfc4 [Auto]
Tcwl [12]
Trtp [8]
Trdwr [6]
Twrrd [3]
TwrwrSc [Auto]
TwrwrSd [Auto]
TwrwrDd [Auto]
TrdrdSc [Auto]
TrdrdSd [Auto]
TrdrdDd [Auto]
Tcke [Auto]
ProcODT [53.3 ohm]
Cmd2T [1T]
Gear Down Mode [Disabled]
Power Down Enable [Disabled]
RttNom [Rtt_Nom Disable]
RttWr [Dynamic ODT Off]
RttPark [RZQ/5]
MemAddrCmdSetup [Auto]
MemCsOdtSetup [Auto]
MemCkeSetup [Auto]
MemCadBusClkDrvStren [Auto]
MemCadBusAddrCmdDrvStren [Auto]
MemCadBusCsOdtDrvStren [Auto]
MemCadBusCkeDrvStren [Auto]
Mem Over Clock Fail Count [Auto]
VDDCR CPU Load Line Calibration [Medium]
VDDCR SOC Load Line Calibration [High]
VDDCR CPU Power Phase Control [Optimized]
VDDCR CPU Switching Frequency [300]
VDDCR CPU Voltage [Auto]
VDDCR SOC Voltage [Auto]
DRAM Voltage [1.43000]
CLDO VDDP Voltage [0.700]
1.05V SB Voltage [Auto]
2.5V SB Voltage [Auto]
CPU 1.80V Voltage [Auto]
VTTDDR Voltage [Auto]
VPP_MEM Voltage [Auto]
VDDP Standby Voltage [Auto]
Security Device Support [Enable]
SHA-1 PCR Bank [Disabled]
SHA256 PCR Bank [Enabled]
Pending operation [None]
Platform Hierarchy [Enabled]
Storage Hierarchy [Enabled]
Endorsement Hierarchy [Enabled]
TPM 2.0 UEFI Spec Version [TCG_2]
Physical Presence Spec Version [1.3]
Selects TPM device [Enable Firmware TPM]
Erase fTPM NV for factory reset [Enabled]
PSS Support [Enabled]
NX Mode [Enabled]
SVM Mode [Disabled]
SMT Mode [Disabled]
Core Leveling Mode [Automatic mode]
Hyper kit Mode [Disabled]
SATA Port Enable [Enabled]
SATA Mode Selection [AHCI]
NVMe RAID mode [Disabled]
SMART Self Test [Auto]
Hot Plug [Disabled]
Hot Plug [Disabled]
Hot Plug [Disabled]
Hot Plug [Disabled]
Hot Plug [Disabled]
Hot Plug [Disabled]
HD Audio Controller [Enabled]
PCIEX16_3 4X-2X Switch [Auto]
RGB LED lighting [Enabled]
When system is in sleep, hibernate or soft off states [On]
Intel LAN Controller [Auto]
Intel LAN OPROM [Setup]
USB power delivery in Soft Off state (S5) [Disabled]
Serial Port 1 [Auto]
Change Settings [IO=3F8h; IRQ=4]
ErP Ready [Disabled]
Restore AC Power Loss [Power Off]
Power On By PCI-E [Disabled]
Power On By Ring [Disabled]
Power On By RTC [Disabled]
Above 4G Decoding [Disabled]
SR-IOV Support [Disabled]
Legacy USB Support [Enabled]
XHCI Hand-off [Enabled]
Generic Flash Disk 8.07 [Auto]
USB Device Enable [Enabled]
USB3_1 [Enabled]
USB3_2 [Enabled]
USB3_4 [Enabled]
USB3_5 [Enabled]
USB3_6 [Enabled]
USB3.1_1 [Enabled]
USB3.1_2 [Enabled]
USB_1 [Enabled]
USB_2 [Enabled]
USB_3 [Enabled]
USB_4 [Enabled]
USB_5 [Enabled]
USB_6 [Enabled]
Network Stack [Disabled]
Device [Samsung SSD 860 EVO 500GB]
CPU Temperature [Monitor]
MotherBoard Temperature [Monitor]
PCH Temperature [Monitor]
T_Sensor Temperature [Monitor]
CPU Fan Speed [Monitor]
CPU Optional Fan Speed [Monitor]
Chassis Fan 1 Speed [Monitor]
Chassis Fan 2 Speed [Monitor]
Chassis Fan 3 Speed [Monitor]
AIO_PUMP Speed [Monitor]
VDDCR CPU Voltage [Monitor]
3.3V Voltage [Monitor]
5V Voltage [Monitor]
12V Voltage [Monitor]
CPU Q-Fan Control [Auto]
CPU Fan Smoothing Up/Down Time [0 sec]
CPU Fan Speed Lower Limit [200 RPM]
CPU Fan Profile [Standard]
Chassis Fan 1 Q-Fan Control [Auto]
Chassis Fan 1 Q-Fan Source [CPU]
Chassis Fan 1 Smoothing Up/Down Time [0 sec]
Chassis Fan 1 Speed Low Limit [600 RPM]
Chassis Fan 1 Profile [Standard]
Chassis Fan 2 Q-Fan Control [Auto]
Chassis Fan 2 Q-Fan Source [CPU]
Chassis Fan 2 Smoothing Up/Down Time [0 sec]
Chassis Fan 2 Speed Low Limit [600 RPM]
Chassis Fan 2 Profile [Standard]
Chassis Fan 3 Q-Fan Control [Auto]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Smoothing Up/Down Time [0 sec]
Chassis Fan 3 Speed Low Limit [600 RPM]
Chassis Fan 3 Profile [Standard]
AIO_PUMP Control [Disabled]
Fast Boot [Enabled]
Next Boot after AC Power Loss [Normal Boot]
Boot Logo Display [Auto]
POST Delay Time [3 sec]
Bootup NumLock State [On]
Wait For 'F1' If Error [Enabled]
Option ROM Messages [Force BIOS]
Interrupt 19 Capture [Disabled]
AMI Native NVMe Driver Support [Setup]
Setup Mode [Advanced Mode]
Launch CSM [Enabled]
Boot Device Control [UEFI and Legacy OPROM]
Boot from Network Devices [Legacy only]
Boot from Storage Devices [Legacy only]
Boot from PCI-E Expansion Devices [Legacy only]
OS Type [Other OS]
Load from Profile [2]
Profile Name [3067]
Save to Profile [2]
DIMM Slot Number [DIMM_A2]
Bus Interface [PCIEX16_1]
Core Performance Boost [Disabled]
Global C-state Control [Auto]
IOMMU [Auto]
RedirectForReturnDis [Auto]
L2 TLB Associativity [Auto]
Platform First Error Handling [Disabled]
Enable IBS [Auto]
Power Supply Idle Control [Auto]
Opcache Control [Auto]
Custom Pstate0 [Auto]
Custom Pstate1 [Auto]
Custom Pstate2 [Auto]
Custom Pstate3 [Auto]
Custom Pstate4 [Auto]
Custom Pstate5 [Auto]
Custom Pstate6 [Auto]
Custom Pstate7 [Auto]
Relaxed EDC throttling [Auto]
Downcore control [Auto]
SMTEN [Auto]
SEV-ES ASID Space Limit [1]
Streaming Stores Control [Auto]
ACPI _CST C1 Declaration [Auto]
L1 Stream HW Prefetcher [Auto]
L2 Stream HW Prefetcher [Auto]
SMU and PSP Production Mode [Auto]
DRAM scrub time [Auto]
Redirect scrubber control [Auto]
Disable DF sync flood propagation [Auto]
Freeze DF module queues on error [Auto]
GMI encryption control [Auto]
xGMI encryption control [Auto]
CC6 memory region encryption [Auto]
Location of private memory regions [Auto]
System probe filter [Auto]
Memory interleaving [Auto]
Memory interleaving size [Auto]
Channel interleaving hash [Auto]
Memory Clear [Auto]
ACPI SLIT Distance Control [Auto]
Power Down Enable [Auto]
Cmd2T [Auto]
Gear Down Mode [Auto]
CAD Bus Timing User Controls [Auto]
CAD Bus Drive Strength User Controls [Auto]
Data Bus Configuration User Controls [Auto]
Data Poisoning [Auto]
DRAM ECC Symbol Size [Auto]
DRAM ECC Enable [Auto]
TSME [Auto]
Data Scramble [Auto]
Chipselect Interleaving [Auto]
BankGroupSwap [Auto]
BankGroupSwapAlt [Auto]
Address Hash Bank [Auto]
Address Hash CS [Auto]
SPD Read Optimization [Enabled]
MBIST Enable [Disabled]
NBIO Internal Poison Consumption [Auto]
NBIO RAS Control [Auto]
Determinism Slider [Auto]
cTDP Control [Auto]
PSI [Auto]
ACS Enable [Auto]
Enable AER Cap [Auto]
PCIe ARI Support [Auto]
CLDO_VDDP Control [Auto]
Block PCIe Loopback [Auto]
Force PCIe gen speed [Auto]
Processor temperature Control [Auto]
SOC OVERCLOCK VID [0]

D.O.C.P. [D.O.C.P DDR4-3200 14-14-14-34-1.35V] Выкл и всё руками
SB Clock Spread Spectrum [Auto] вЫкл

Тайминги и напряжение из таблички для подбора частоты. Я знаю, что они большие, но нужны заведомо рабочие огромные параметры для попытки брать частоту, а не пытаться угадать тайминг это или что-то другое.
Дополнительно к ним, хотя "третички" можно до упора просто выкручивать, всё равно должно стартовать.
TrdrdScl [8]
TwrwrScl [8]
Trdwr [20]
Twrrd [10]
TwrwrSc [4]
TwrwrSd [10]
TwrwrDd [10]
TrdrdSc [4]
TrdrdSd [10]
TrdrdDd [10]

ProcODT [40-53 ohm]

Gear Down Mode [Enable] Значительно упрощает разгон памяти. Зачем его отключать если память совсем не едет?

RttNom [RZQ/7]
RttWr [Dynamic ODT Off] RZQ/3 если двуранг.
RttPark [RZQ/5]


Не разу не видел чтобы они сделали что-то полезное.


MemCadBusClkDrvStren [24-40]
MemCadBusAddrCmdDrvStren [20-24]
MemCadBusCsOdtDrvStren [24]
MemCadBusCkeDrvStren [24]

VDDCR SOC Voltage [0.95-Auto-1.05-1.1]
CLDO VDDP Voltage [0.700-0.9-0.95]

SVM Mode [Enabled] Зачем виртуализацию отключаете?
SMT Mode [Enabled] Серьезно? Не слушайте адептов отключения аппаратных потоков цп, в абсолютном большинстве случаев это не увеличивает производительность.

RGB LED lighting [Disabled] не люблю гирлянды круглый год

Serial Port 1 [Auto] - Он у вас точно физически представлен?
Above 4G Decoding - Для видеокарты хорошо бы включить, но ОС может не запускаться без переустановки драйвера или в Legacy режиме.
Fast Boot [Disabled] - выключить, как минимум пока память не настроите. Вообще, ускоряли загрузки довольно часто криво работает с довольно неожиданными багами.
Boot Logo Display [Disable] - Не нужна вам эта картинка, вдруг там что-то дельное POST пишет.
Launch CSM [Disable] - Если система грузится без него, если не грузится, то в следующий раз когда будете систему ставить, сделайте так чтобы система ставилась с выключенным.

IOMMU [Auto-Endable] К памяти отношения не имеет, но если проблем нет, то лучше держать включённым.

Эти параметры вроде и так не работают на обычной памяти.


TSME [Disable] - Не надо проверять что там в авто, если оно работает, то точно накидывает задержку.
Data Scramble [Disable]


Всё вместе Disable для эксперимента. В противном случае вернуть как было.
