Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage. Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.
Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".
2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.
3. Правильная установка модулей – A2+B2 (для двух модулей).
4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.
5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.
6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.
7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более
8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...
Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться. Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.
✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён , загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler". ✔ Посмотри как это делается
Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77
Абсолютно безграмотные пользователи, дающие вредные советы - Флирт
vDIMM 1.40-1.45v, ProcODT 43, ClkDrvStr 40, tRDWR 9 и пробуйте стартовать с GDM-OFF CR1.
С такими настройками + GDM-OFF система уже стартует, но ловит bsod в процессе загрузки. Напряжения ставил vDIMM 1.45, VSOC 1.1, CLDO VDDP 1.05, VDDG CCD 1.05, VDDG IOD 1.05.
usr721 писал(а):
Любопытные модули, хотел было себе такие… Скиньте скрин Тайфуна, любопытства ради, что там за плата.
Advanced member
Статус: Не в сети Регистрация: 08.09.2006 Фото: 142
Кстати, да, это много. С 0.85v стоит начинать пробовать, а то и ниже. Хотя бсодов из-за CLDO VDDP никогда не ловил.
Интересно, что доска выставит и заведется ли вообще в Авто. На высоких частотах порой приходилось выставлять вручную тк похоже доска пыталась выдать мало и просто не заводилось.
_________________ 8700g, lf ii 240, b650e-snow, micron 2x16, rm550x, define mini c
Member
Статус: Не в сети Регистрация: 13.09.2019 Откуда: Челябинск
usr721 писал(а):
Хотя бсодов из-за CLDO VDDP никогда не ловил.
А я ловил пока подбирал, особенно часто когда уходил за порог в 1.0v
Добавлено спустя 4 минуты 3 секунды:
usr721 писал(а):
Интересно, что доска выставит и заведется ли вообще в Авто.

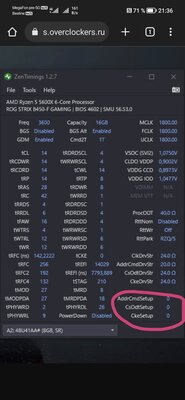

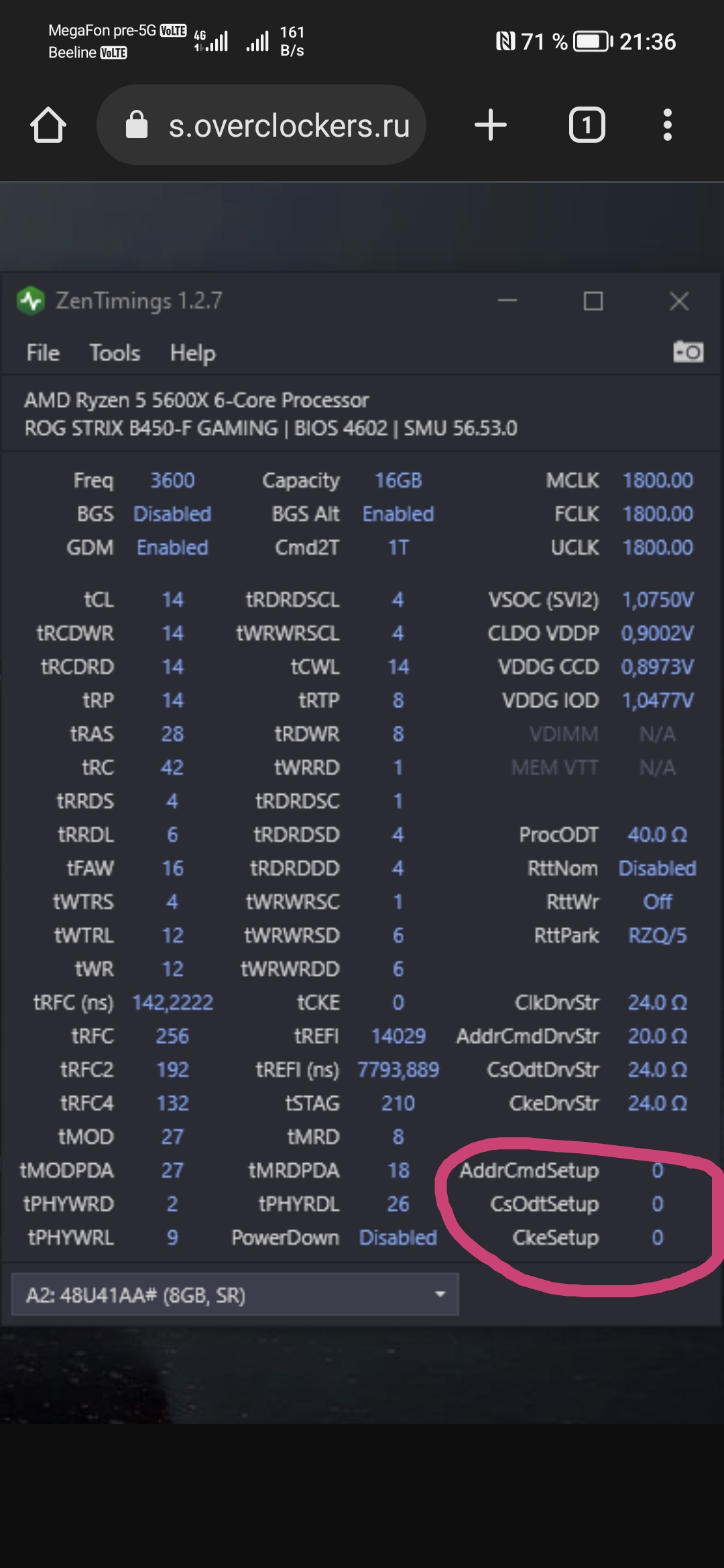

Скрин на предыдущей странице висит же, в Авто стоит 900 мВ чего вполне достаточно, и раз оно работает то не стоит трогать. Для GDM Off крутим CAD_BUS и CAD_BUS Timings, первое: 40-24-24-24 или 60-24-24-24, если никак добавляем второе: 56-0-0 или 56-56-56
такими настройками + GDM-OFF система уже стартует, но ловит bsod
Вот на этом деле я долго мучился. Суть в том, что некоторые B-DIE ну никак не хотят в GDM OFF без таймингов сопротивлений (что мои прошлые ripjaws, что нынешние trident z) потому пробуйте сопротивления 60-24-24-24 и тайминги 56-0-0 - как уже писали выше. VDDP вообще выше 0.9в не нужно поднимать. VDDG 0.95 - до 3800 включительно - с головой хватает. Vdimm задирайте сразу до 1.5-1.53в, на время, пока играетесь с частотами и таймингами, потом снизите на пару шагов.
_________________ r5 5600x / rx 6700xt nitro+ / tuf b450m pro s / gskill 3200cl14
Advanced member
Статус: Не в сети Регистрация: 08.09.2006 Фото: 142
megabox писал(а):
VDDP вообще выше 0.9в не нужно поднимать.
VDDP - не нужно, а при обсуждаемом сейчас CLDO VDDP 0.9v на частотах 4533+ можно просто не стартануть. Там оно 1.05v в Авто выставляет.
Добавлено спустя 9 минут 41 секунду:
proxydark писал(а):
Скрин на предыдущей странице висит же, в Авто стоит 900 мВ чего вполне достаточно
А, ну да. Не уверен даже, что это доска выставила. Там оно в Авто могло быть и ниже, наверное. Не знаю, на основе чего оно выставляется, но если взять, к примеру, CL ns, то там 3600CL14 7.77 ns, у себя сейчас проверил 4333CL17 7.84 ns - выставило всего 0.85v. Хотя раньше вроде бы с таким CLDO VDDP не стартовало, с чем-то другим наверное было у меня связано…
_________________ 8700g, lf ii 240, b650e-snow, micron 2x16, rm550x, define mini c
Последний раз редактировалось usr721 17.10.2022 1:09, всего редактировалось 8 раз(а).

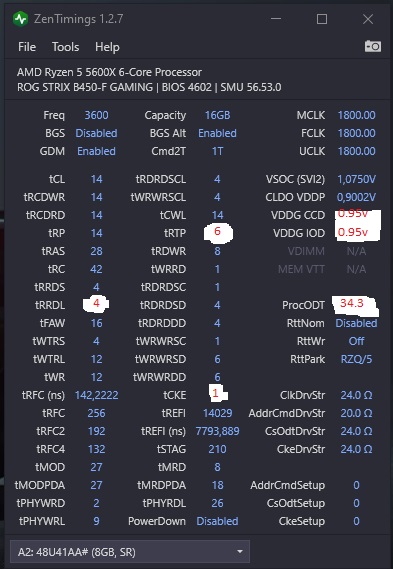

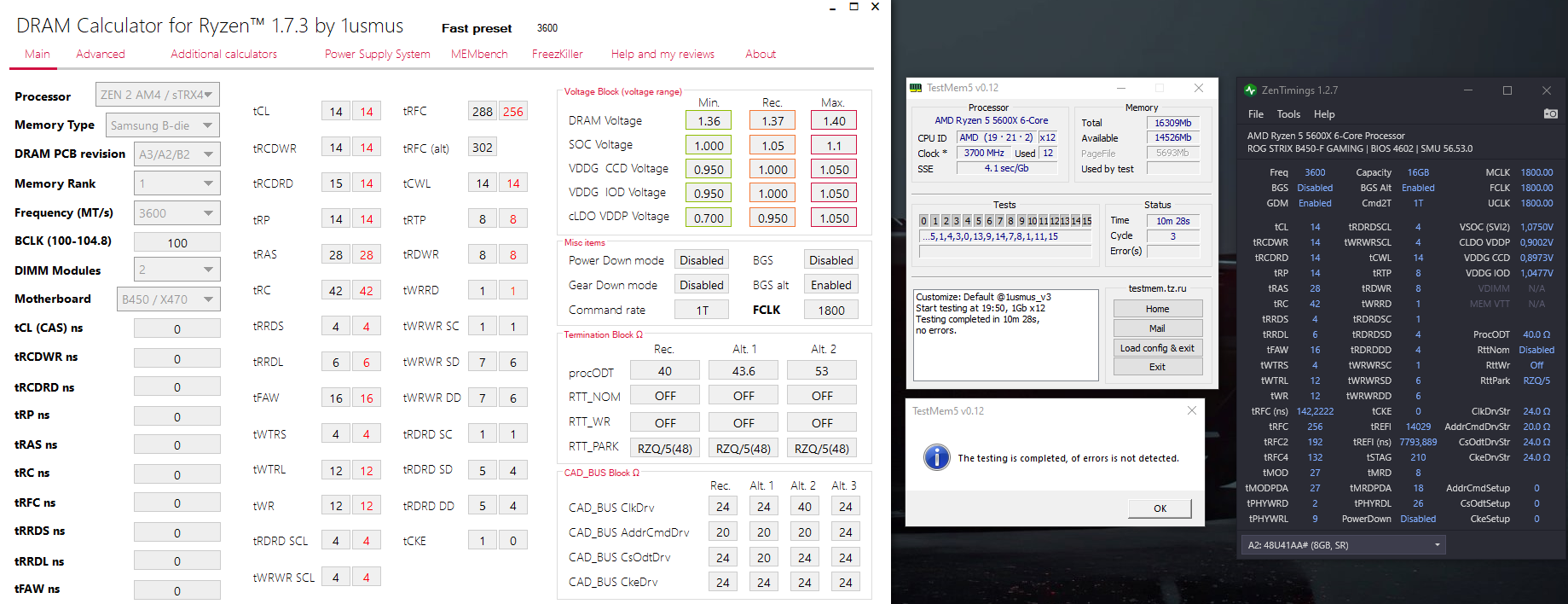

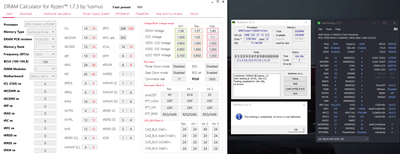

Ну на счёт этого спорить не стану, но тут человек пока 3600 пытается покорить) ======================= кстати, ещё немного поработал над вторичками-третичками:
Advanced member
Статус: Не в сети Регистрация: 08.09.2006 Фото: 142
megabox писал(а):
и тайминги 56-0-0
proxydark писал(а):
если никак добавляем второе: 56-0-0 или 56-56-56
Кстати, не замечал пока, что бы эти штуки-дрюки хоть чем-то помогали с GDM-OFF на любых чипах. Как правило, для старта хватает ClkDrvStr 40 и ProcODT 40-43, помимо достаточного vDIMM, первичек и иных таймингов, разумеется. Может просто быстрым апушным КП оно не столь нужно, хз…
_________________ 8700g, lf ii 240, b650e-snow, micron 2x16, rm550x, define mini c
Последний раз редактировалось usr721 17.10.2022 1:20, всего редактировалось 2 раз(а).
Advanced member
Статус: Не в сети Регистрация: 08.09.2006 Фото: 142
megabox писал(а):

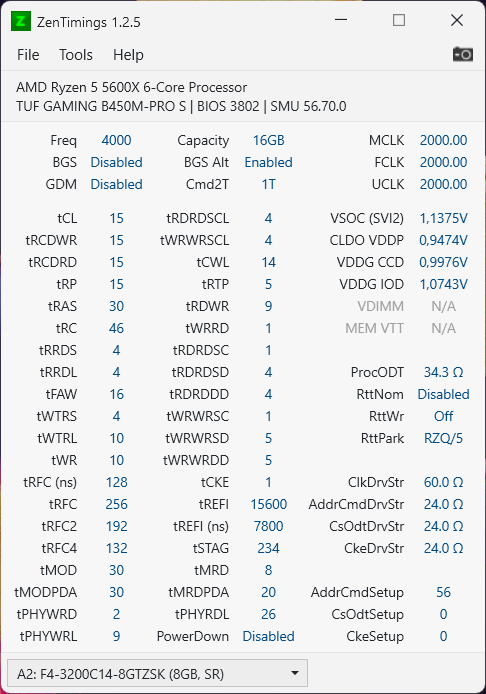

кстати, ещё немного поработал над вторичками-третичками:
Мы здесь недавно с proxydark обсуждали и вспоминали, что WTRL, согласно того же Анта, может и должен быть ниже WR. Так что 8-9 можно пробовать. SLC еще у некоторых 3 едет стабильно. У меня - нет.
Сколько vDIMM у вас требуется для стабильных 128 ns RFC?
_________________ 8700g, lf ii 240, b650e-snow, micron 2x16, rm550x, define mini c
Вопрос про лимиты vddp - ccd - iod Насколько я понимаю официальных даташитов не существует или если есть тыкните носом не может же быть так что данные о лимитах были от балды написаны кем то , просто он написал это первым ))) Куча теорий то ccd - iod одинаковые то не одинаковые , ну что попало Есть ли хоть какой-то достоверный источник по данному вопросу
Волнует этот вопрос сильно после одной загрузки максимальный лимит основанный не знаю на чем , ну будем считать от фомы и еремы или от сережи с первого подьезда , даже не с парадного. vddp 1.05-1.1 и то 1.1 это вообще сгорит все сразу спустя неделю или типо того , опять же основано на записках неизвестных Где же найти данные уполномоченых источников ?
на скрине 1.19 vddp и латенция 38))))))))) значения выставила мать , я конечно сразу выключил , не успел на whea посмотреть (одночиплетник без вхеа не взлетит)
Advanced member
Статус: Не в сети Регистрация: 08.09.2006 Фото: 142
marylin3 хз почему такой скачок, один раз только такое заметили на этом хорошо ужатом конфиге? Выставляйте значит вручную в пределах 0.80-1.05v и не парьтесь.
У себя выше 1.05v в Авто никогда не видел.
Что до такого latency, просто баг АИДЫ и если бы вы обновили его, кликнув по ячейке дважды, думаю, он бы стал на место.
Также это именно напряжение CLDO VDDP, а не просто VPPD, которое в HWINFO выводится под именем CPU VDDP и которое в Авто всегда выставляется 0.9v, по крайней мере на досках MSI.
_________________ 8700g, lf ii 240, b650e-snow, micron 2x16, rm550x, define mini c
Последний раз редактировалось usr721 17.10.2022 13:55, всего редактировалось 1 раз.
Junior
Статус: Не в сети Регистрация: 22.07.2004 Откуда: Минск
Добрый день. Обновил железо. Ryzen 5 5600G, Asus tuf gaming b450m pro s, самый свежий Биос, crucial ballistix 2*8 3200 CL16. По обзорам смотрел у многих 4200 по памяти и выше. Супер разное не нужен, хотел просто 4000 с нормальными таймингами. По факту все что смог получить 3933 CL16 vdimm 1.37, soc 1.15, проц fix 4.4 vcore 1.18. Память пробовал как с стоковыми настройками, так и через curve -20. Soc поднимал до 1.25v, vdimm до 1.45v. GPU все в стоке всегда. Выше 3933 память не идёт. У меня нет задачи выжать максимум, напротив найти баланс производительность энергопотребление. При фиксе vcore потребление до 56W, при curve -20 64W, естественно при фиксе температура и потребление ниже. Есть смысл ещё что-то выжимать или оставить как есть?
