  Igor-Igor
Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 18.05.2005
Откуда: Moscow
Фото: 9
Принятые в теме сокращения (и заодно необходимые утилиты для отладки и тестирования памяти)
TM5 - TestMem5
ATC=Asrock Timing Configurator 4.0.4 for z370/390
Asrock Timing Configurator 4.0.13
Asrock Timing Configurator 4.0.12 for z690
Asrock Timing Configurator 4.0.10 for z590
Asrock Timing Configurator 4.0.9 for z490
Asrock Timing Configurator 4.0.8
Asrock Timing Configurator 4.0.3 for z170/270/490

Asrock Timing Configurator 4.0.16
https://drive.google.com/file/d/1-PdgLkCf-5cA3b1kqO2CmFyhXtz-tiS3

AMT - Asus MemTweakit Asus MemTweakIt 2.02.44
При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки).
Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100!
Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ.
Для плат на основе логики z690 и b660:
VDD>VDDQ
VDDQ>=VDD-300mV(0.3V)
Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V.
Для таймингов должно выполняться требование:
_dr=_dd

Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти.
Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты.
Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти.
Для желающих максимально снизить tRFC.
Делим tRFC на сумму tRCD,tRTP и tRP.
Если результат ближе к 4, то снижать tRFC можно по 4 такта.
Если результат ближе к 2, то снижать tRFC можно по 2 такта.
Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.

Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных.
tRAS=tRCD+tRTP (при считывании 8 байт с одного банка)
tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка)
tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно)
tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4!
tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно)
tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно)
tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно)
tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка)
Для DDR4 оптимальным выбором является 4-й или последний вариант.
Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).


Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение.
IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать.
Тоже растет с ростом частоты памяти.
Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.


Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC.
2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей).
3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16.
4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.
5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.

УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд.
0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто.
1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти".
Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода.
CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.

Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD.
RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше.
CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20.
RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла.
RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется.
Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел.
Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S.
CKE=5
СCDL>=4
RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память.
RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG.
WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать.
WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет.
RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать...
REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру.
Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится.
Тестируйте тщательно с перезагрузками, сном, холодным стартом.
RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...

Таблицы от anta777
Актуальные (последние) версии:
TableDRAMIntel(simple3nov2020+simple12oct2020+обычная)
http://bit.ly/3rTIBLv
http://bit.ly/3nWJlxB
http://bit.ly/32WnkTU
Conf tm5(slight+uni@LMHz+extreme+absolut)
http://bit.ly/2Oe8R00 - суперлайт
http://bit.ly/2H9jIZH - универсальный
http://bit.ly/2MUvl6n - экстремальный
http://bit.ly/3D9TUnD - абсолют
http://bit.ly/3STH2wx - новый для интела и DDR5
http://bit.ly/3wedj8U - новый для Ryzen3D и DDR5
Тяжелый
http://bit.ly/35eKfeJ

Расчет таймингов (на материнках ASUS)

tRASmin=tCL+tRCD+2
WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле:
WRRD_sg=6+CWL+WTR_L
WRRD_dg=6+CWL+WTR_S
WR - через WRPRE (для матплат ASUS):
WRPRE=4+CWL+WR
RTP - через RDPRE (для матплат ASUS)
RDPRE=RTP

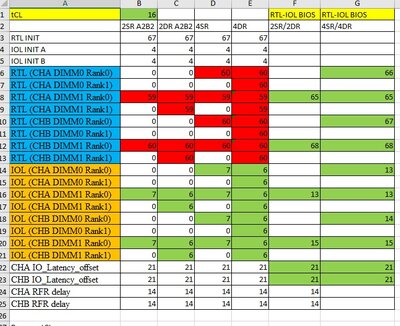

МЕГАпост про RTL и настройку
ПРО НАПРЯЖЕНИЕ НА ПАМЯТЬ!
VDDDQ=1.5 V max по Jedec
VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq.
То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec.
А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V.
Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно

ПРО НАСТРОЙКУ SLOPE И СОПРОТИВЛЕНИЙ!
https://www.overclock.net/threads/the-importance-of-skew-control-for-memory-overclocking.1774358/
https://forums.overclockers.ru/viewtopic.php?p=17385457#p17385457

МЕТОДИКА ПОДБОРА ВЕРНЫХ RTT WR, RTT PARK, RTT NOM
https://forums.overclockers.ru/viewtopic.php?p=17484594#p17484594
На OCN есть методика их подбора с помощью Passmark memtest86, использовать только 8-й тест.


ШАБЛОН ПОСТА
Код:
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz
Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95)
Total Size: 8192 MB
Type: Single Channel (64 bit) DDR4-SDRAM
Frequency: 2750 MHz - Ratio 1:31
Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR)
Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR

[img]Ссылка на скрин[/img]
Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]


Расшифровка коротких наименований таймингов часть 1 и часть 2

Предварительная настройка параметров разгона в BIOS платы (на примере плат ASUS)

Пресет для поиска максимальной частоты DDR4 и расчета таймингов от Agiliter (может пригодиться тем у кого плата автоматом выставляет какую-то дичь при автоматической частоте)
Необходимо дополнительное тестирование и ваши предложения что там добавить или поменять.

Кстати, на нашем форуме есть еще и другая Таблица по расчёту таймингов

ССЫЛКИ на другие ресурсы
https://github.com/integralfx/MemTestHelper/blob/oc-guide/DDR4%20OC%20Guide.md
https://www.hardwareluxx.de/community/threads/intel-ram-oc-thread-guides-und-tipps.1230518/
https://www.overclock.net/threads/official-intel-ddr4-24-7-memory-stability-thread.1569364/
https://www.systemverilog.io/

Таблица tRFC от integralfx
Below are the typical tRFC in ns for the common ICs:
IC tRFC (ns)
Hynix 8Gb AFR 260 - 280
Hynix 8Gb CJR 260 - 280
Hynix 8Gb DJR 260 - 280
Micron 8Gb Rev. E 280 - 310
Micron 16Gb Rev. B 290 - 310
Samsung 8Gb B-Die 120 - 180
Samsung 8Gb C-Die 300 - 340

Таблица tRFC от Reous v26
#77

Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77

Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77
#77
#77
#77

Статистика tRCD планок в зависимости от типов чипов
#77
#77
#77
Чем выше вы в вертикальном столбце, тем удачнее планки.
Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят)
На 1 таблице все,что выше красной линии - суперотборники.

Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO.
2.Включить в биосе Round Trip Latency.
3.Для гигабайтов - memory enchancement=normal.

Руководство по разгону памяти для начинающих блондинок
https://docs.google.com/document/d/15qsrwUxGbKtqjeyEhmCear2kN9hCt2noKK5z14Webhg/edit?usp=sharing
https://docs.google.com/document/u/0/d/1QacU405kVV10-qBdrqQKOY0v-FKlBFpLcEDn0QpriSE/mobilebasic на русском
Мобильная версия
https://docs.google.com/document/u/0/d/15qsrwUxGbKtqjeyEhmCear2kN9hCt2noKK5z14Webhg/mobilebasic

Программы для тестирования памяти
GSAT- https://drive.google.com/file/d/1iCj0-jQIXIlo_Zvm5jO949ZH9fClTNF3/edit
для длинных тестов добавил параметр "--pause_delay" чтоб периодически не отключались потоки


Последний раз редактировалось anta777 09.12.2024 13:52, всего редактировалось 165 раз(а).
Внесены дополнения по tRFC и tRAS.


Реклама

Партнер
  JeRK

Member
Статус: Не в сети
Регистрация: 13.04.2006
anta777 писал(а):
Если в играх не будет проблем, то все ок, можно так и оставлять.

Ещё можно вопрос? tRC = 37 + 19 = 56. Его понижать нельзя? Ccdl = 7, а ccds = ? 4?auto?

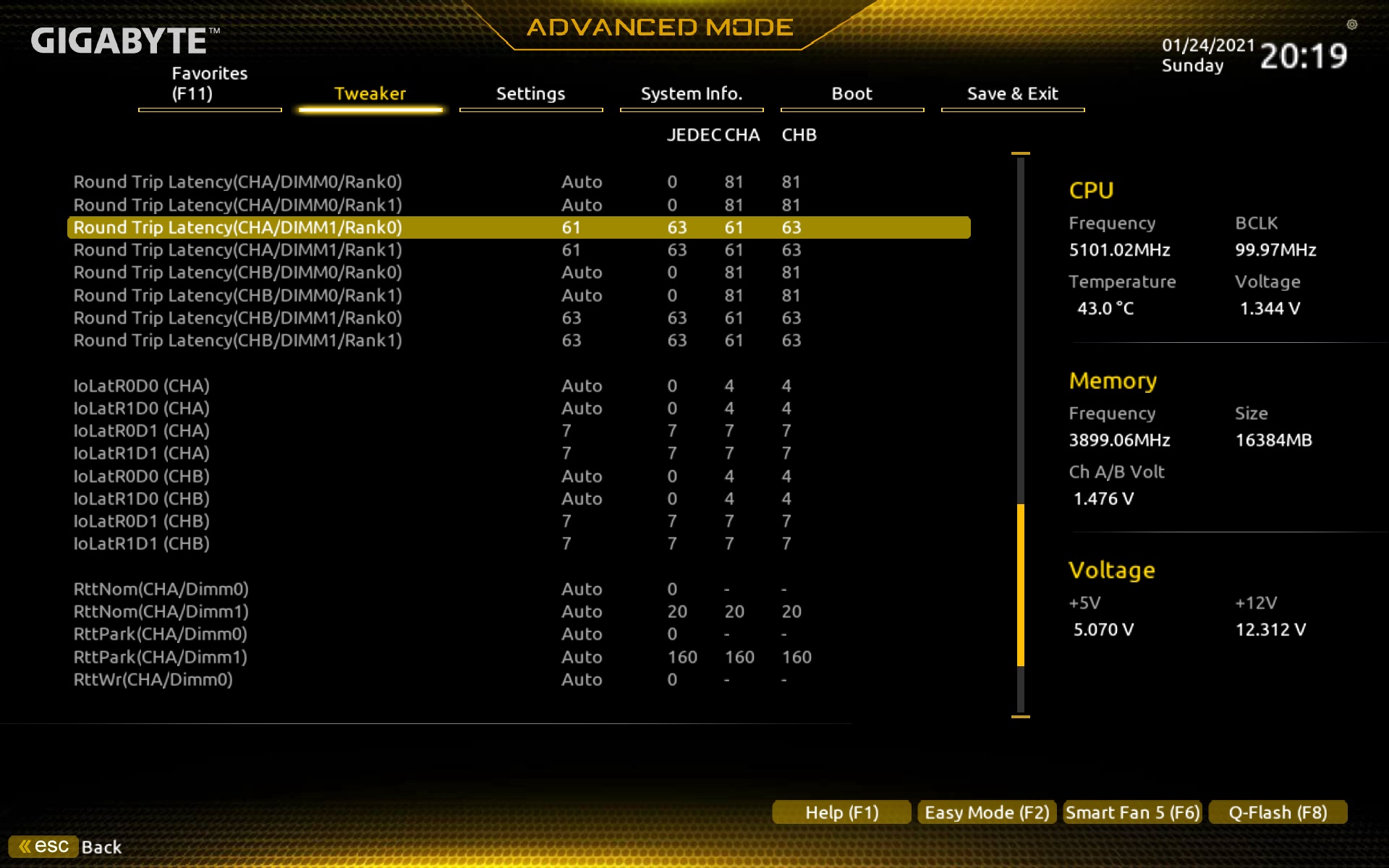

Что то ещё можно сделать с RTL на gigabyte? Я выставил самое лучшее что выбило автоматом - 61,61, 63,63, 7,7 7,7
И для поднятия tRefi с 30тыс нужно ставить вентилятор на память или овчинка выделки не стоит?

_________________
ASUS STRIX Z490-E GAMING
10900K@5100/4900
6900XT ref@2755 410W
PVS416G400C9K@4300-16-17-17-35-CR1 1.53V
Odyssey G8 OLED
MSI MEG Ai1300P

  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
Стоит ставить вентилятор.
CCDS=4
tRCmin=tRAS+tRP
У интела tRP=tRCD

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  St@s1987

Member
Статус: Не в сети
Регистрация: 01.02.2010
Фото: 12
xalexiv писал(а):
tREFIx9 - максимальное время между обновлениями ранга

С даташита интела, где особо ничего не объясняется. Или это другими словами начало 9 команды обновления когда 8 были отложены (если брать максимум для режима 1х).
xalexiv писал(а):
"Окно" = tREFIx9*1024 такта (127*1024=130048 dCLK)

Тогда прям получается "окна в окне". Тут еще вопрос что они называют 1024 DCLK, единственная зацепка которую вижу это 8192 обновления внутри tREFI, максимум 8 команд обновления (в режиме 1х) исходя из определения tREFIx9. 8192/8 = 1024
xalexiv писал(а):
дробную часть откинуть, лучше если её нет

да, должны быть четные числа 8-4-2
только как это все связано с 8.9 ?
  JeRK

Member
Статус: Не в сети
Регистрация: 13.04.2006
anta777 писал(а):
Стоит ставить вентилятор.

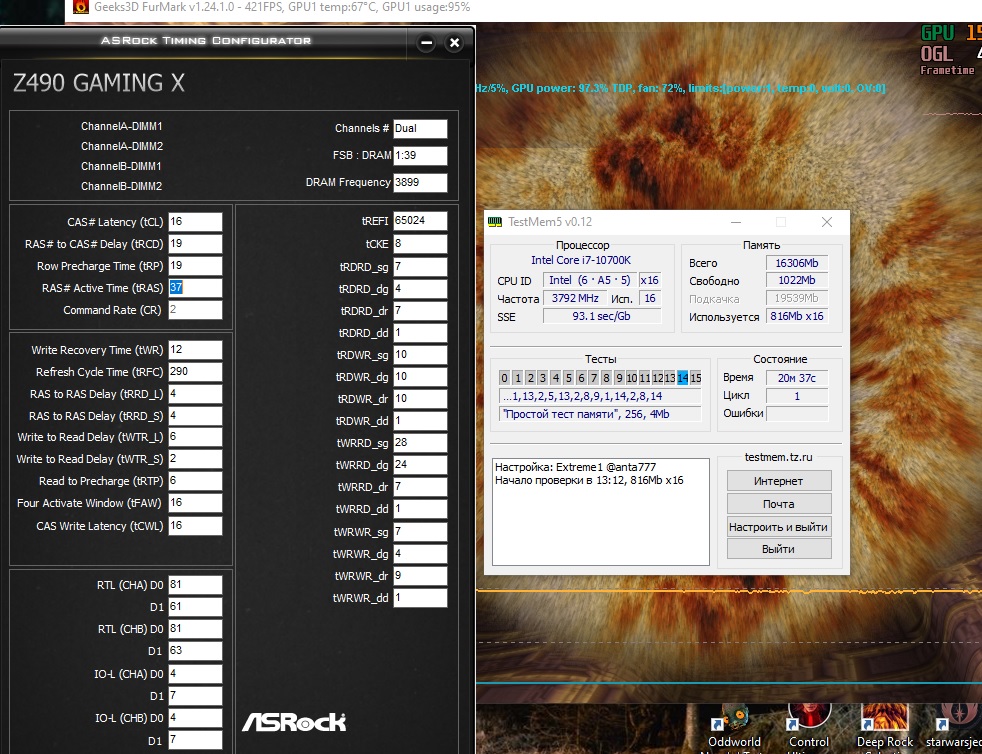

поставил 120 вентилятор на память.
взял 65024 по tRefi :dance:
теперь с чего начать ужимание? :-)
tRDRD_dr = 6 tWRRD_dr = 6?


Вложения:
3900_16_10.jpg [ 317.48 КБ | Просмотров: 889 ]

_________________
ASUS STRIX Z490-E GAMING
10900K@5100/4900
6900XT ref@2755 410W
PVS416G400C9K@4300-16-17-17-35-CR1 1.53V
Odyssey G8 OLED
MSI MEG Ai1300P
  xalexiv

Member
Статус: Не в сети
Регистрация: 27.04.2010
Откуда: Куба
St@s1987 писал(а):
tREFIx9 - максимальное время между обновлениями ранга
С даташита интела, где особо ничего не объясняется. Или это другими словами начало 9 команды обновления когда 8 были отложены (если брать максимум для режима 1х).

При чём тут команды, tREFIx9 условное название параметра.

Цитата:
Тогда прям получается "окна в окне". Тут еще вопрос что они называют 1024 DCLK

Именно так, "мелкие окна" tREFI должны уместиться в "большом окне" tREFIx9 без остатка.
1024 - количество тактов процессора.

Цитата:
только как это все связано с 8.9 ?

Никак, формула липовая. Не лезьте в дебри, всё предельно просто.
  St@s1987

Member
Статус: Не в сети
Регистрация: 01.02.2010
Фото: 12
xalexiv писал(а):
tREFIx9 условное название параметра.

Вряд ли, т. к. есть помимо tREFIx9, tREFIx17 и tREFIx33 где 16 и 32 команды обновления максимум соответственно, для режимов 2X refresh mode и 4X refresh mode. В нашем же случае команд 8. А вообще за команды начал упоминать из-за того, что была мысль, что необязательно должно быть пропущено именно 8 команд обновления
Цитата:
a maximum of 8 REFRESH commands can be postponed when the device is in 1X refresh mode

xalexiv писал(а):
Никак, формула липовая

Тоже сомневаюсь чтобы интел от фонаря писал формулу, тут либо в дефолте "с большим запасом" или то, чего мы не знаем...
xalexiv писал(а):
1024 - количество тактов процессора

у нас ведь и так все тайминги в процессорных тактах считаются, неспроста тут 1024 имхо
  xalexiv

Member
Статус: Не в сети
Регистрация: 27.04.2010
Откуда: Куба
St@s1987 писал(а):
есть помимо tREFIx9, tREFIx17 и tREFIx33 где 16 и 32 команды обновления

И что из того, вопрос был касательно tREFIx9, его размер в тактах считается просто.

Цитата:
сомневаюсь чтобы интел от фонаря писал формулу, тут либо в дефолте "с большим запасом" или то, чего мы не знаем...

Или 8.9 связано с грубым пересчётом количества тактов во время, но нам это без надобности.

Цитата:
у нас ведь и так все тайминги в процессорных тактах считаются, неспроста тут 1024 имхо

Так и спросите у интела, коль сомневаетесь. :?:
Как по мне, так для практики предельно всё ясно.
  JeRK

Member
Статус: Не в сети
Регистрация: 13.04.2006

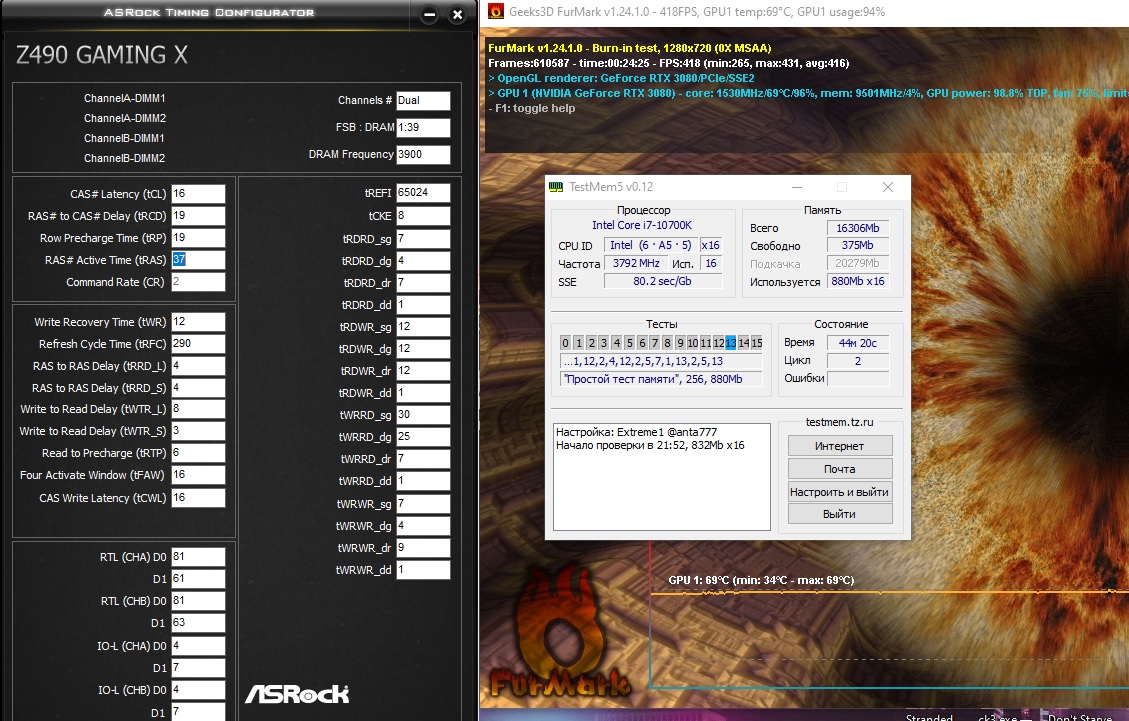

да, вентилятор на памяти творит чудеса, удалось пройти тест на таких таймингах
4000 так и не удается покорить.
хочу попробовать уменьшать первичку, но придется завышать напряжение на память 1.5V+ на сколько это опасно на постоянку, совместно с 120 вентилятором на памяти? IO 1.10V SA 1.15V


Вложения:
3900_16_12.jpg [ 247.22 КБ | Просмотров: 1211 ]

_________________
ASUS STRIX Z490-E GAMING
10900K@5100/4900
6900XT ref@2755 410W
PVS416G400C9K@4300-16-17-17-35-CR1 1.53V
Odyssey G8 OLED
MSI MEG Ai1300P
  Schumi F1

Member
Статус: Не в сети
Регистрация: 14.06.2006
Откуда: Луганск
Фото: 16

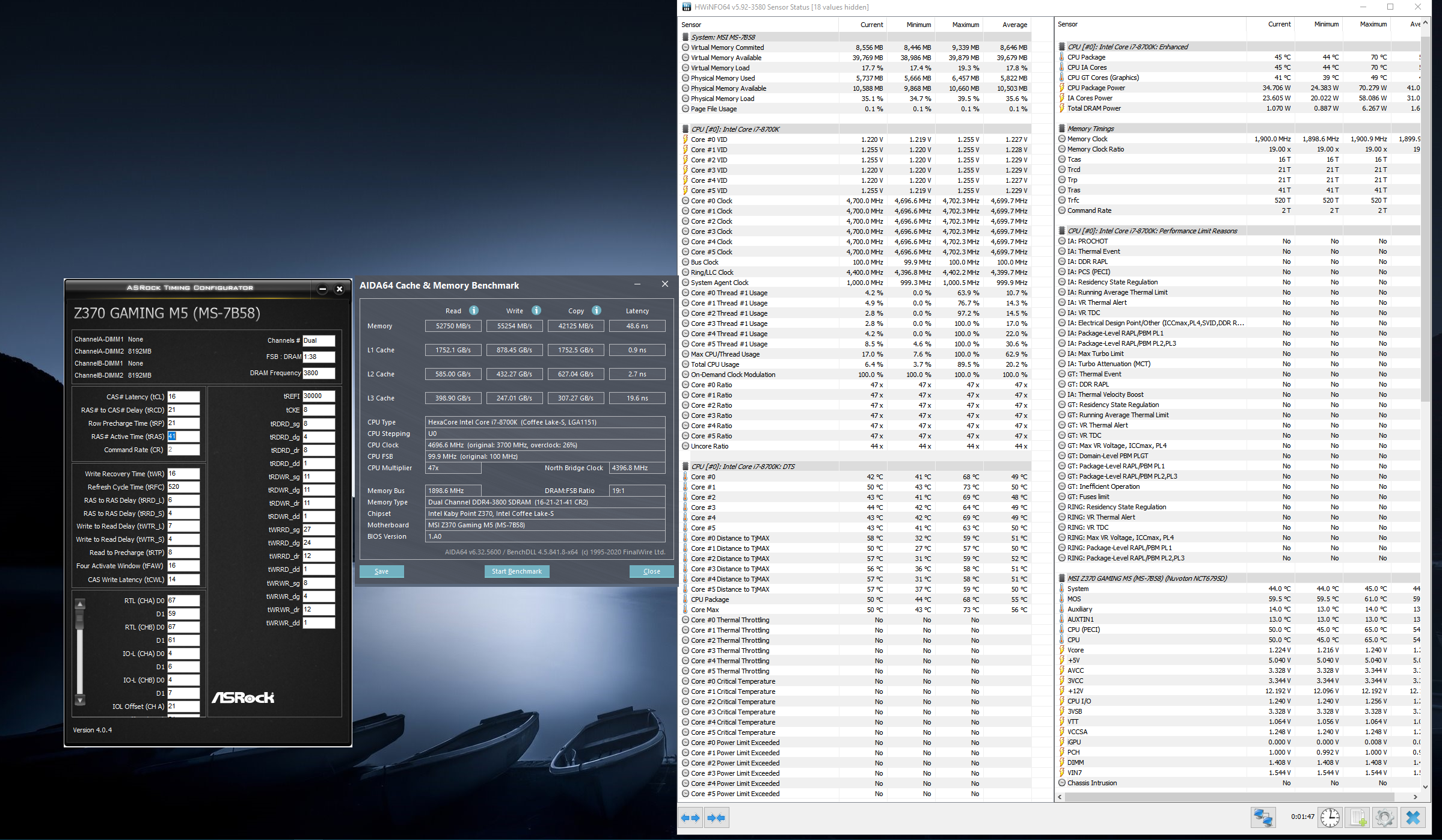

Что-то у меня совсем какие-то низкие результаты на фоне других систем. Память Kingston Hyperx Black 3600 C17, чипы Hynix D-die 17nm.


Вложения:
Untitled.png [ 887.45 КБ | Просмотров: 1187 ]

_________________
Enjoy Ambient music. Music for soul, people, imagination.
BF - Danger_Cat83
  XeRmit

Member
Статус: Не в сети
Регистрация: 04.04.2006
Откуда: Dreamland
Фото: 15

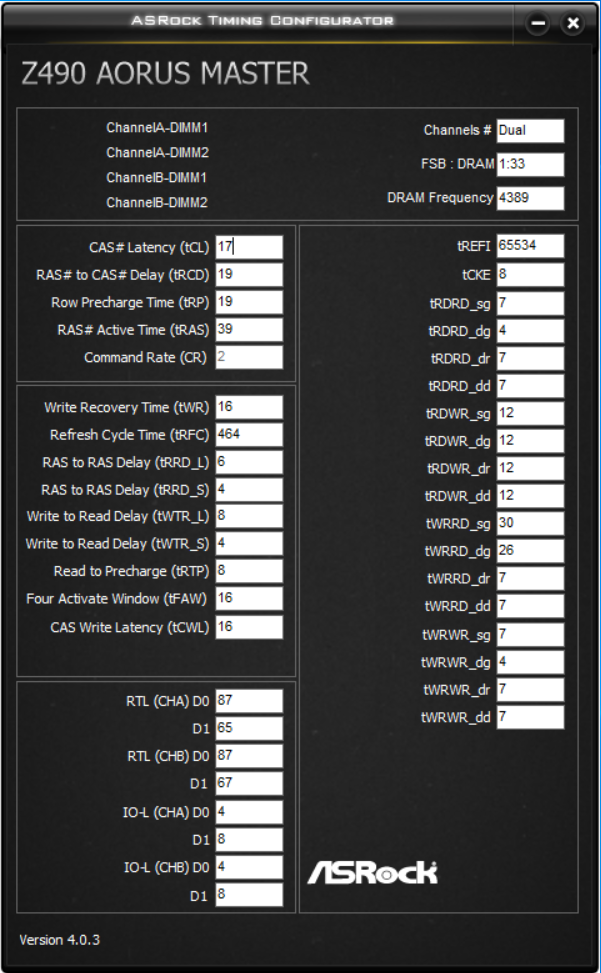

В общем, таки удалось мне на Gigabyte настроить RTL. 65-67-8-8 подошли. И даже удалось покорить 65к по чтению и выйти из 40нс по задержке. Оказалось, что проблема была в том, что где-то на каждой 3-ей загрузке вылезает "кривая" тренировка, которая дает примерно ту же производительность, но никакую стабильность. Как с этим можно бороться? Зафиксировать все что можно и включить обратно fast boot? Пробовал, тогда вообще BSOD-ы при загрузке Винды ловлю. Проблема в том, что даже если я словил и оттестировал 2 с лишним часа "хорошую" тренировку, то все равно при следующей загрузке в биос (чтобы глянуть параметры которые она выставила) плата перетренирует память заново (сейчас такие настройки в биосе стоят, чтобы тренировка принудительно шла на каждой загрузке). Попробовал trfc поднять до 464 чтобы добавить чуть стабильности, и эта "кривая" тренировка стала получаться реже, но все равно периодически всплывает. Как поступать в таком случае? Может, перезагружаться 10 раз и каждый раз делать скрины биоса, потом копать что поменялось? Спасибо.


Вложения:
Снимок экрана 2021-01-24 105348.png
Снимок экрана 2021-01-24 105348.png [ 386.51 КБ | Просмотров: 1137 ]

_________________
i9-10900KF @ 5.2 (Heatkiller IV), Z490 Aorus Master, 32GB DDR4 4400 (17-18-18-39), EVGA RTX 3080 FTW3 (Bykski), Water Cooling: 2xD5 pumps, 2x560 rads.
  Mizael

Junior
Статус: Не в сети
Регистрация: 25.12.2020
Доброго времени суток!

Прошу знатоков для помощи в разгоне ОЗУ для наилучшей производительности и стабильности, желательно с той же материнской платой, что и у меня. Перечитал достаточно форумов, но бываю сделаю так, что получаю Bsod'ы. :cry:
ОС: Windows 10 Pro x64 (2009 build 19042)

Материнская плата: Micro-Star International Co., Ltd. MPG Z390 GAMING EDGE AC (MS-7B17)

Процессор: Intel(R) Core(TM) i5-9600KF CPU @ 3.70GHz

CPU Cooler — Deepcool Assassin III

Видеокарта: NVIDIA GeForce GTX 1660 SUPER, 6 GB

ОЗУ: G.Skill TRIDENT Z [F4-3600C16D-16GTZ] 16 ГБ

SSD № 1 (установлена ОС): C: 231 GB [ATA CT250MX500SSD1N] SSD
SSD № 2 (дополнительный): E: 465 GB [Samsung SSD 970 EVO Plus 500GB]

PSU — Corsair HX750i


Прикрепляю скриншоты из биоса и AIDA64 на яндекс диск (пытался прикрепить к сообщению, но происходит лишь бесконечная загрузка.
https://yadi.sk/d/0xwmHJWzyCqi9g?w=1
То что помечено жёлтыми стрелками в биосе я изменил для разгона, а остальное всё на АВТО.

_________________
Intel Core i5 9600KF 4700 MHz
MPG Z390 Gaming Edge AC
G.Skill Trident Z DDR4 (2x8Gb) 3866 MHz
Asus GeForce RTX 3080 TUF Gaming V2 LHR
Corsair HX750i

  JeRK

Member
Статус: Не в сети
Регистрация: 13.04.2006

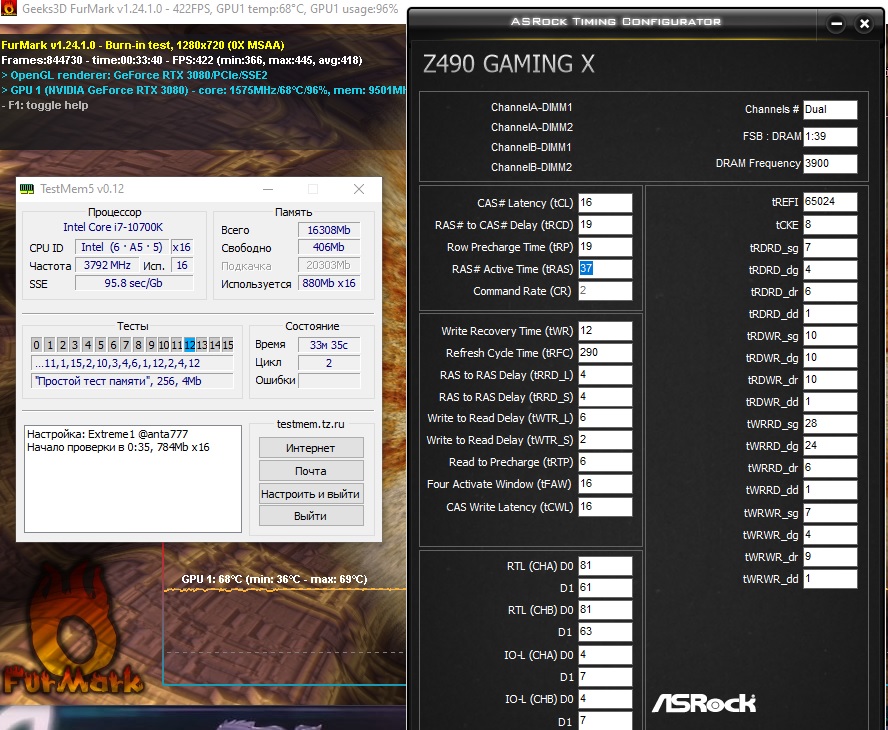

работает на таких таймингах.
CCDL = 7
CCDS = 5 - 4рку не хочет, сразу ошибки.

насколько чревато, что CCDS не берет 4?

Я получается не удовлетворяю этим формулам:
RDRDdg=CCDS
WRWRdg=CCDS

надо все RDRDdg и WRWRdg поднять до 5?
или если стабильно, то так и оставить?

Добавлено спустя 6 минут 9 секунд:
XeRmit писал(а):
что где-то на каждой 3-ей загрузке вылезает "кривая" тренировка, которая дает примерно ту же производительность, но никакую стабильность. Как с этим можно бороться? Зафиксировать все что можно и включить обратно fast boot?

у меня тоже Гигабайт, если я четко выставлю RTL (мой 61-61, 63-63, 7-7, 7-7), то он всегда стартует именно с этими настройками, НО
единственное что коряво работает на моей плате это Disable fast boot - эту настройку я поставил в авто и только тогда, стало работать адекватно. Если ставить Disable fast boot или Enable fast boot - получается либо не старт, либо чушь в RTL (судя по Asrock Timing Configurator). Попробуйте поставить в авто и понаблюдать.


Вложения:
3900_16_13.jpg [ 287.04 КБ | Просмотров: 1083 ]

_________________
ASUS STRIX Z490-E GAMING
10900K@5100/4900
6900XT ref@2755 410W
PVS416G400C9K@4300-16-17-17-35-CR1 1.53V
Odyssey G8 OLED
MSI MEG Ai1300P
  anta777

Куратор темы
Статус: Не в сети
Регистрация: 10.06.2011
CCDS в авто.
1.5 В допустимы только для самсунг b-die.
Micron e-die 1.42 вольта.

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  kiberman

Member
Статус: Не в сети
Регистрация: 16.05.2010
Откуда: Ленинград
Фото: 545
День добрый, кто знает как правильно вручную прописать rtl блок на Гиге? - биос последний F11N

Имею сейчас 53/55 6/6

57396

_________________
5950x\MSI MPG X570S MAX CARBON WIFI\7900xt Nitro+ Vapor\32GB 2x16-DDR4 Gskill 3200 (14-14-14-32-Cr2)\Pccooler YS1200W

  St@s1987

Member
Статус: Не в сети
Регистрация: 01.02.2010
Фото: 12
xalexiv, в общем смысл этого tREFIx9 = 127 в том, чтобы дополнительно разделить обновления строк внутри цикла tREFI для обеспечения лучшей энергоэффективности т. к. сам процесс обновления требует повышения уровня напряжения Vcc, имхо. Ну и для повышения эффективности планирования и переключения между задачами как написано в jedec.

Добавлено спустя 44 минуты 43 секунды:
Schumi F1, а чему равны в биосе tWPRE и tRPRE ?
  XeRmit

Member
Статус: Не в сети
Регистрация: 04.04.2006
Откуда: Dreamland
Фото: 15
JeRK писал(а):
у меня тоже Гигабайт, если я четко выставлю RTL (мой 61-61, 63-63, 7-7, 7-7), то он всегда стартует именно с этими настройками, НО
единственное что коряво работает на моей плате это Disable fast boot - эту настройку я поставил в авто и только тогда, стало работать адекватно. Если ставить Disable fast boot или Enable fast boot - получается либо не старт, либо чушь в RTL (судя по Asrock Timing Configurator). Попробуйте поставить в авто и понаблюдать.


У меня и Disable Fast Boot и Auto работают, но на Auto пару раз ловил BSOD при загрузке Винды. Если верить написанному в сети, то при Disable Fast Boot плата принудительно проводит тренировку на каждой загрузке. А при Auto - тренирует заново только если существенно изменены настройки памяти. Это по характеру загрузки можно понять, у меня в случае перетренировки он значительно дольше думает. Но бесит, что он эту тренировку делает каждый раз, и в 2 из 3 случаев - получается нестабильная фигня. Тестил-тестил часами, потом перезагрузил и привет.

_________________
i9-10900KF @ 5.2 (Heatkiller IV), Z490 Aorus Master, 32GB DDR4 4400 (17-18-18-39), EVGA RTX 3080 FTW3 (Bykski), Water Cooling: 2xD5 pumps, 2x560 rads.

  Schumi F1

Member
Статус: Не в сети
Регистрация: 14.06.2006
Откуда: Луганск
Фото: 16
St@s1987 писал(а):
а чему равны в биосе tWPRE и tRPRE ?

Материнка выставляет их в 1. Оба параметра со значением 1.

_________________
Enjoy Ambient music. Music for soul, people, imagination.
BF - Danger_Cat83

  Sirise

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 23.12.2020
Доброго времени суток)
Память G.SKILL TRIDENT Z F4-3600C17D-16GTZKW 16gb (2х8)
#77
Скрины после прохождения без ошибок TM5 Extreme1 @anta777
vccio - 1.160
vccsa - 1.220
dram - 1.42
#77
Все ли верно и можно ли что то улучшить?
  kiberman

Member
Статус: Не в сети
Регистрация: 16.05.2010
Откуда: Ленинград
Фото: 545
JeRK писал(а):
RTL

Пожалуйста скиньте скриншот из биоса в тему, с rtl блоком - хочу посмотреть как прописаны вручную у вас значения на Гиге.

_________________
5950x\MSI MPG X570S MAX CARBON WIFI\7900xt Nitro+ Vapor\32GB 2x16-DDR4 Gskill 3200 (14-14-14-32-Cr2)\Pccooler YS1200W

  JeRK

Member
Статус: Не в сети
Регистрация: 13.04.2006
XeRmit писал(а):
Но бесит, что он эту тренировку делает каждый раз, и в 2 из 3 случаев - получается нестабильная фигня. Тестил-тестил часами, потом перезагрузил и привет.

ок, а если поставить Disable fast boot и установить определенную тренировку, то будут BSOD? видимо Ваша тренировка очень сурова, попробуйте пока все выставить в авто и смотреть какие еще будут значения в Timing Configurator-е. попробуйте выставлять некоторые из них - какие-то должны оказаться 100% стабильными.

Добавлено спустя 2 минуты 43 секунды:
kiberman писал(а):
Пожалуйста скиньте скриншот из биоса в тему, с rtl блоком - хочу посмотреть как прописаны вручную у вас значения на Гиге.

ну мои настройки "не для всех" у меня же Dual Rank - что редкость, на сколько я понял...

Добавлено спустя 3 минуты 44 секунды:
kiberman писал(а):
Пожалуйста скиньте скриншот из биоса в тему, с rtl блоком - хочу посмотреть как прописаны вручную у вас значения на Гиге.

ну мои настройки "не для всех" у меня же Dual Rank - что редкость, на сколько я понял...
если у Вас сингл ранк, то надо вводить не 2 значения, а одно, Rank1 для синглов не используется. Подсказки все есть в таблице anta777.


Вложения:
фтеф777.jpg [ 167.73 КБ | Просмотров: 916 ]
210124201930.jpg [ 340.59 КБ | Просмотров: 917 ]

_________________
ASUS STRIX Z490-E GAMING
10900K@5100/4900
6900XT ref@2755 410W
PVS416G400C9K@4300-16-17-17-35-CR1 1.53V
Odyssey G8 OLED
MSI MEG Ai1300P
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 43672 • Страница 1372 из 2184 • <  1 ... 1369  1370  1371  1372  1373  1374  1375 ... 2184  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Andy-S, Dared3vil, xxToaDxx и гости: 15

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
