  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  ximix

Member
Статус: Не в сети
Регистрация: 17.03.2012
Фото: 1
craghorn писал(а):
О память как у меня получается, а вольтаж какой на самой памяти? на скрине не видно
и тест анту тоже проходит?

анта экстрим проходит, напруга 1.42 была.

_________________
#1 5800x3d -30pbo + Strix b550-e + XFX 6800XT OC+ 64 e-Die 3666-16
#2 12400 oc 5.320 1.21v +Riptide b660 + 3080 Vulcan + 16 b-Die 3466-14

  igr72

Member
Статус: Не в сети
Регистрация: 25.04.2010
Откуда: Taganrog
Furianec писал(а):
И та и та нормально работает. PVS416G413C9K гонится до cl15/14 на 3800/1900. А PVR416G413C9K cl16 3800/1900.
У меня из предположений только ревизии памяти. Так как PVR416G413C9K куплена в 19 году была. А PVS416G413C9K куплена пару дней назад.
В дефолте все стабильно запускает и работает на 2133.

При таких результатах и если пытаться запускать 4*8 ГБ врятли будет выше 3600/1800 при PVR 2-4 и PVS 1-3 слоты. VDDP большая разница с VSOC должно быть 0,1-0,15v. ProcODT маловато,как и tRFC,

_________________
Ryzen 5 5600G . Asrock AB350GamingK4 . Patriot PVS416G400C9K 2*8 4000cl16 .Samsung 860evo 250 +Adata sx6000lp 1TB .Corsair RM 550x

  Agiliter

Advanced member
Статус: В сети
Регистрация: 29.03.2017
igr72 писал(а):
VDDP большая разница с VSOC

Есть точные данные которые говорят какая именно разница допустима? Насколько я помню главное чтобы SOC не превышало.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  igr72

Member
Статус: Не в сети
Регистрация: 25.04.2010
Откуда: Taganrog
Agiliter
CLDO_VDDP Voltage — напряжение для DDR4 PHY на SoC. DDR4 PHY, или интерфейс физического уровня DDR4, преобразует информацию, которая поступает из контроллера памяти в формат, понятный модулям памяти DDR4.

Несколько нелогично, что снижение CLDO_VDDP часто(но не всегда) может быть более выгодным для стабильности, чем повышение. Опытные оверклокеры также должны знать, что изменение CLDO_VDDP может сдвинуть или устранить дыры в памяти. Небольшие изменения в CLDO_VDDP могут иметь большой эффект, и для CLDO_VDDP нельзя установить значение, превышающее VDIMM –0,1 В. Tсли вы измените это напряжение, то потребуется холодная перезагрузка. Лимит: 1,05 В.

_________________
Ryzen 5 5600G . Asrock AB350GamingK4 . Patriot PVS416G400C9K 2*8 4000cl16 .Samsung 860evo 250 +Adata sx6000lp 1TB .Corsair RM 550x

  Furianec

Member
Статус: Не в сети
Регистрация: 05.05.2013
Откуда: Волгоград
igr72 писал(а):
При таких результатах и если пытаться запускать 4*8 ГБ врятли будет выше 3600/1800 при PVR 2-4 и PVS 1-3 слоты. VDDP большая разница с VSOC должно быть 0,1-0,15v. ProcODT маловато,как и tRFC,

Я скинул для примера. Procodt от 40 до 53. Я же указал. Soc не регулируется на 5800x3d. Trfc 280-319 мелковат? 2 плашки на 264 работали. Сейчас короче скрин скину. Cl15/14 я её думаю, что плохой разгон. Я надеялся 3800/1900 на сл 16 завести 4 плашки. Я думаю это оптимальный результат, а уже ниже 16 это хороший результат.
У VDDP судя по калькулятору и результатам, что я видел всегда большая разница с SOC.

PVR416G413C9K вольтаж 1.45

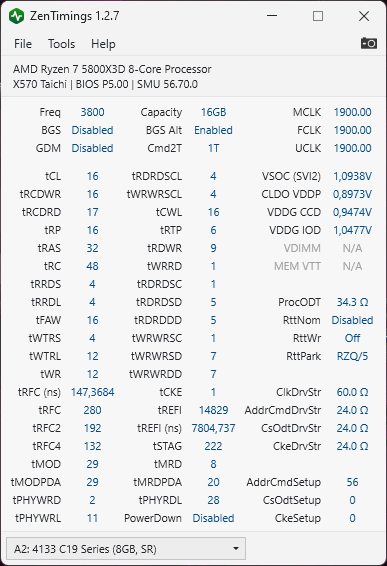

Вложение:
1.png [ 37.12 КБ | Просмотров: 577 ]

PVS416G413C9K вольтаж 1.45
Вложение:
3800.cl15.14.png [ 33.4 КБ | Просмотров: 577 ]


Я еще раз повторяю у меня ни при 3800, ни при 3600 да же память в 4 плашки не работает никак, да же на cl16. На 3600 сыпет ошибками, на 3800 сразу ребут системы.
procodt я ставил, как и писал от 40 до 53. При более низких двойно старт и дефолт. Вольтаж от 1.45 до 1.5 вольта.
У меня из предположений, только ревизии плашек. PVR416G413C9K куплены в 19 году и я думаю ревизия А0, а PVS416G413C9K куплены на прошлой неделе и ревизия А2. В XMP у них зашиты один и тот же профиль, за исключением вольтажа. 1.4 против 1.35 у новых.
Я бы хотел перед покупкой доп. комплекта (PVS416G413C9K), проверить работоспособность слотов. Есть вообще идеи у кого какие? Уж на 3600, то они же должны стабильно гнаться и работать.

Заодно если не сложно можете подсказать, как на все cl14 попробовать встать с колен у PVS416G413C9K, а то как только выставляю cl14 у меня дабл старт. Может какой параметр неверный?

_________________
R7-5800X3D@4.5GHz/ASRock X570 Taichi/PVR416G413C9K 2x8@3800MHz 15-15-14-14-28-42-264 1T/Palit RTX 4080 GameRock@3000MHz

Последний раз редактировалось Furianec 06.12.2022 20:14, всего редактировалось 3 раз(а).

  Agiliter

Advanced member
Статус: В сети
Регистрация: 29.03.2017
igr72
Я знаю что это. Где вы там увидели проблему?
Цитата:
VDDP большая разница с VSOC должно быть 0,1-0,15v

Кому должно? Оно должно быть меньше SOC.
Напряжение на память никто не занижает ниже номинала, чтобы упираться в VDDP.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
Furianec писал(а):
PVR416G413C9K куплены в 19 году и я думаю ревизия А0

Возьми плашку в руки, посвети под радитор, и посмотри! :facepalm:
#77
  Furianec

Member
Статус: Не в сети
Регистрация: 05.05.2013
Откуда: Волгоград
MadMaxx писал(а):
Возьми плашку в руки, посвети под радитор, и посмотри!

Да я пробовал. Там на столько прижато, то не видно нифига....
Ну точно не А0. На а1 и А2 более менее похоже по бокам, если смотреть по SMD компонентам.

_________________
R7-5800X3D@4.5GHz/ASRock X570 Taichi/PVR416G413C9K 2x8@3800MHz 15-15-14-14-28-42-264 1T/Palit RTX 4080 GameRock@3000MHz

Последний раз редактировалось Furianec 06.12.2022 20:31, всего редактировалось 1 раз.

  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
Furianec писал(а):
Да я пробовал. Там на столько прижато, то не видно нифига....

О боже, я хз как вы смотрите... Там не нужен микроскоп, не нужно снимать радиатор! Нужно просто подсветить, и посмотреть, как расположены чипы! Что тут сложного, я хз... Много раз, прямо в магазине смотрел.

Если чипы расположены: A_A_A_A_A_A_A = Это А0; А_А_А_А_____А_А_А_А = Это А2; Как это не увидеть под радиатором? :facepalm:


Последний раз редактировалось MadMaxx 06.12.2022 20:35, всего редактировалось 1 раз.

  Furianec

Member
Статус: Не в сети
Регистрация: 05.05.2013
Откуда: Волгоград
PVR416G413C9K А1, а PVS416G413C9K А2.
А не сорян и то А2 и то А2.

_________________
R7-5800X3D@4.5GHz/ASRock X570 Taichi/PVR416G413C9K 2x8@3800MHz 15-15-14-14-28-42-264 1T/Palit RTX 4080 GameRock@3000MHz

Последний раз редактировалось Furianec 06.12.2022 20:37, всего редактировалось 1 раз.

  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
Furianec писал(а):
PVR416G413C9K А1, а PVS416G413C9K А2.

Под радиатор посмотрел, или в тайфун? Если в тайфун, все ясно, все очень печально! Вопросов более не имею!
  Furianec

Member
Статус: Не в сети
Регистрация: 05.05.2013
Откуда: Волгоград

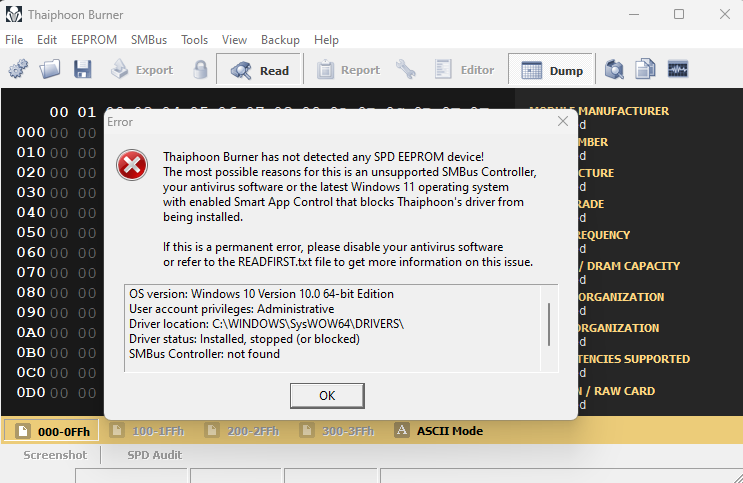

Тайфун на 11 винде мозги делает.
Вложение:
12121.png [ 77.07 КБ | Просмотров: 541 ]


Добавлено спустя 40 секунд:
MadMaxx писал(а):
Под радиатор посмотрел

Под радиатор глянул. А2 самый похожий.

_________________
R7-5800X3D@4.5GHz/ASRock X570 Taichi/PVR416G413C9K 2x8@3800MHz 15-15-14-14-28-42-264 1T/Palit RTX 4080 GameRock@3000MHz

  igr72

Member
Статус: Не в сети
Регистрация: 25.04.2010
Откуда: Taganrog
Furianec
Я надеюсь у Вас процессор не в разгоне а то это "убивает" разгон памяти.

_________________
Ryzen 5 5600G . Asrock AB350GamingK4 . Patriot PVS416G400C9K 2*8 4000cl16 .Samsung 860evo 250 +Adata sx6000lp 1TB .Corsair RM 550x

  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
Furianec писал(а):
Под радиатор глянул. А2 самый похожий.

Теперь осталось узнать, какие именно чипы, но т.к. тайфун не работает у тебя, я хз. Вообще, слил бы уже старые, купил новые, не заведется, у тебя 14 дней на возврат.
  Furianec

Member
Статус: Не в сети
Регистрация: 05.05.2013
Откуда: Волгоград
igr72 писал(а):
Я надеюсь у Вас процессор не в разгоне а то это "убивает" разгон памяти.

Нет, стоит только -30 PBO2 tuner в автозапуске и все.

Добавлено спустя 1 минуту 14 секунд:
MadMaxx писал(а):
Теперь осталось узнать, какие именно чипы, но т.к. тайфун не работает у тебя, я хз. Вообще, слил бы уже старые, купил новые, не заведется, у тебя 14 дней на возврат.

Так самсунг б дай же. Там других не бывает в них.
Вложение:
photo_2022-12-01_14-09-16.jpg [ 162.81 КБ | Просмотров: 520 ]

Я и солью старые свои другу. А себе новые хочу взять такие же PVS416G413C9K. Но я хз смогу ли разогнать. Поэтому пока эти мурыжу.
В биос да же показывает, что самсунг и дату изготовления.

_________________
R7-5800X3D@4.5GHz/ASRock X570 Taichi/PVR416G413C9K 2x8@3800MHz 15-15-14-14-28-42-264 1T/Palit RTX 4080 GameRock@3000MHz

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
Furianec писал(а):
как на все cl14 попробовать встать с колен у PVS416G413C9K, а то как только выставляю cl14 у меня дабл старт. Может какой параметр неверный?

попробуй отсюда что полезное взять, может получится: https://ibb.co/gWzs5YL

_________________
https://ibb.co/Sf1jB85

  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
Furianec писал(а):
Так самсунг б дай же. Там других не бывает в них.

Есть bcpb, есть bctd и вот они, у меня не гнались.
  iskandar

Member
Статус: Не в сети
Регистрация: 25.03.2016
Откуда: Липецк
Фото: 72
usr721 писал(а):

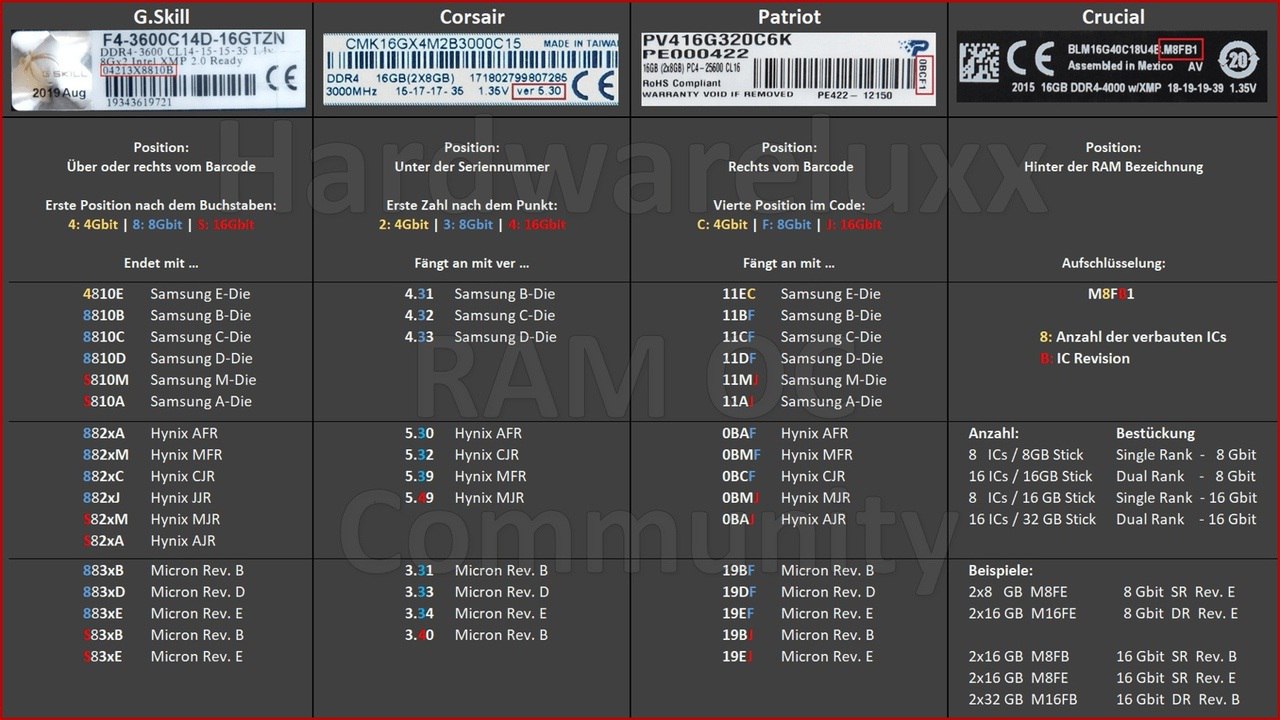

rvspost у свежих Баликов встречал не старые M8E D9VPP, а более свежие и быстрые чипы M8E. У старых модулей AES чипы точно старые.
Думаю, разница в разгоне на деле будет не существенной, но все же будет.

У меня такие:
#77


usr721

Мне нужна:
1. устойчивая работа
2. максимальная скорость чтения, записи и копирования при минимальной латентности
Какими при этом будут частота и тайминги - дело десятое, мне за рекорды никто не платит.
А если тайминги как бы замечательные, но при этом скорость или латентность - так себе, то нафига мне это надо?

_________________
i5-10600KF, MSI Z490-A Pro, NH-D15, 2 x BL16G30C15U4B.M16FE1, MSI GF GTX960Gaming2G, Samsung 970 EVO Plus 500GB, FD Define S, FD Ion+Platinum560W

  Murtaza-Ali

Member
Статус: Не в сети
Регистрация: 04.09.2020
бидаев много, есть BCPB, BCPB, BCRC, BCTD если с последним не ошибся, а есть ещё лов бин бидай, мусор отдним словом

_________________
R5 5600G, B550 Taichi RE, Alphacool eisbaer 420 aurora, Team group xtreem 4700cl18 b-die 2x8 1.612V, Sapphire R9 Fury X, BQ DP 12 750W Titanium.

  Azot28

Junior
Статус: Не в сети
Регистрация: 07.12.2020
Фото: 3
Добрый день, что можно или нужно подправить в настройках памяти? Вольтаж на этих частотах 1.36.
67066

_________________
Amd 5600x PBO +150,CO -26,LLC 3.Deepcool GAMMAXX GTE V2,TUF GAMING B550-PLUS,Crucial Ballistix[BL8G32C16U4B]2x8(3800 16-19-16-36 CR1)GTX 1660 SUPER.

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 1372 из 1778 • <  1 ... 1369  1370  1371  1372  1373  1374  1375 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 17

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
