Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  DeadEngel

Member
Статус: Не в сети
Регистрация: 21.09.2010
Откуда: Владивосток
Фото: 0
Добрый день!

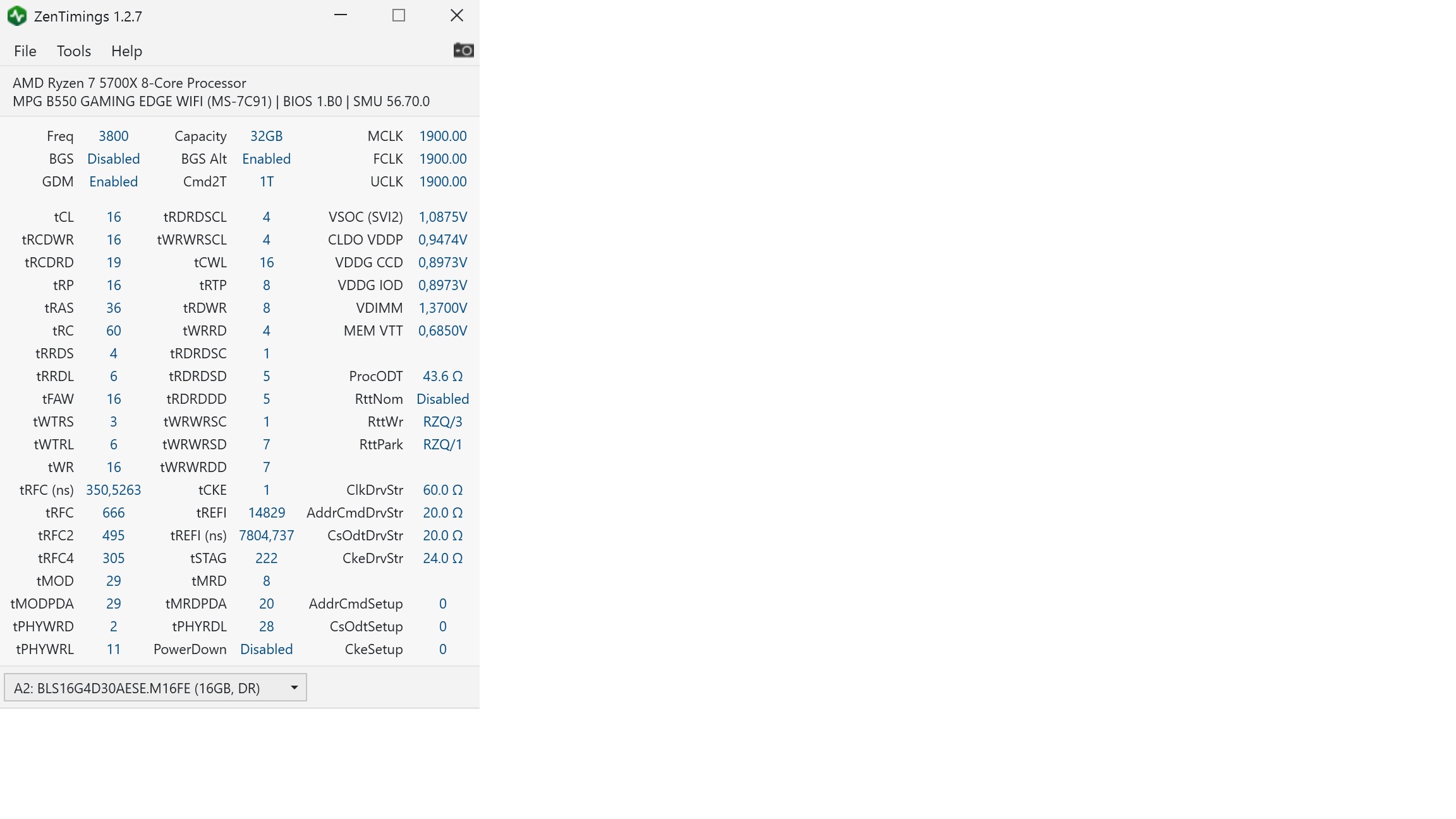

Подскажите что можно менять, решил проверить время и нервы и попытаться настроить с GDM off :crazy:
ошибка в 13 тесте
#77

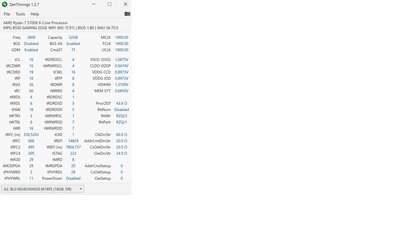

Напряжение на память 1.48 с обдувом 140мм, wtrs/l пока в авто кинул, было подозрение что ошибка дают в тесте 2 и 6; ProcODT обычно 43,6; сейчас решил для теста проверить?

Вернул ProcODT 43,6 , напряжении VDDP 0,88, VDDG IOD 1,08, получил такие ошибки:
ошибка 15, 2
#77

_________________
Ryzen7 9800x3D/ASRock B650 Steel Legend WiFi/2x16GbPatriot Viper Venom [PVV532G740C36K]/ColorFul 3080Ti Vulcan OC-V/AcerNitro XV272U

  The KMS

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2020
Фото: 22
DeadEngel tRCDRD=20, tRC=58

_________________
✪ R9 5950x ✪ Asus Crosshair VII ✪ G.Skill Trident Z Neo [F4-3600C14D-16GTZNA] x2 ✪ RX 6900XT Formula ✪ Super Flower SF-750F14MP
t.me/The_KMS

  DeadEngel

Member
Статус: Не в сети
Регистрация: 21.09.2010
Откуда: Владивосток
Фото: 0
The KMS писал(а):
tRCDRD=20, tRC=58

Проверю, спасибо, но у меня и на tCL16 GDM on tRC=58 с ошибкой был :?:

_________________
Ryzen7 9800x3D/ASRock B650 Steel Legend WiFi/2x16GbPatriot Viper Venom [PVV532G740C36K]/ColorFul 3080Ti Vulcan OC-V/AcerNitro XV272U

  Fallsage1

Member
Статус: Не в сети
Регистрация: 25.08.2018
Откуда: ВеликийНовгород
здравствуйте всем, заранее извиняюсь, немножко туплю, перешел с i5-10600k и msi z490 a-pro, на 5800x3d+ msi b550 tomahawk(вчера), до этого ниразу не пользовался амд и не вникал в их настройки памяти, инфинити фабрик и тд.

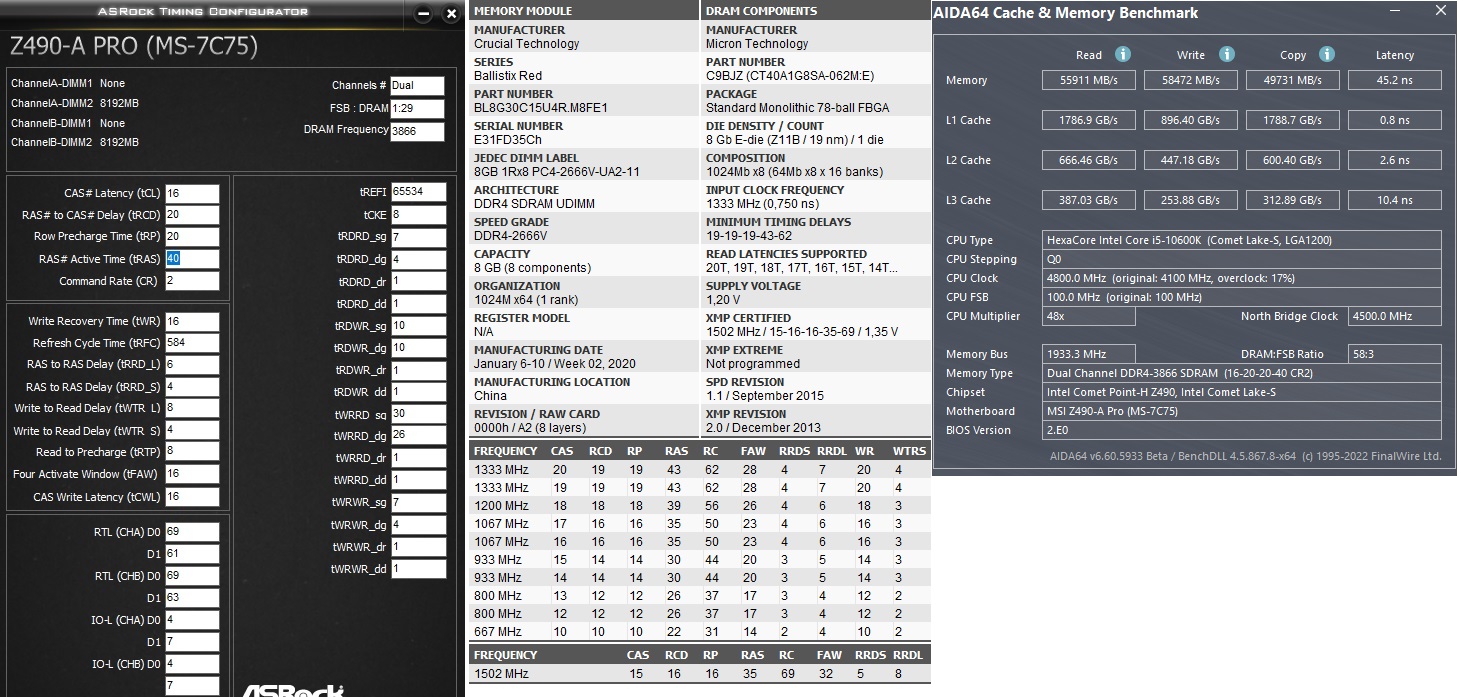

на старой сборке имел это,
Вложение:
asdf.jpg [ 362.95 КБ | Просмотров: 553 ]
1,4v, sa/io 1.23v
сейчас же на амд сборке нашел знакомые обозначения( tRRDS, tRRDL, tFAW, tWTRS, tWTRL, tWR, tRFC, tCWL, tRTP, tCKE ) выставил и получил это dram: 1,4v, soc 1.1v, uclk div1 mode( uclk=memclk, надеюсь я правильно понял, что 1к1 )
Вложение:

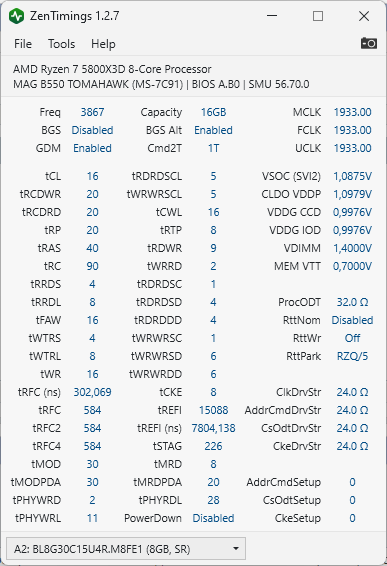

ZenTimings_Screenshot.png [ 33.91 КБ | Просмотров: 553 ]

много каких обозначений не нашел, либо не понял где искать, вроде биос почти такой же, но как будто урезаный и из-за этого казус в голове
другими словами, что мне выставить, чтоб получить почти тоже самое что на старой сборке интела:D понимаю что это выглядит глупо, так как не разобравшись сразу полез, но я на старой сборке намучался чтоб добиться стабильности, буду рад если поможете
  newprofile

Member
Статус: Не в сети
Регистрация: 12.01.2017
Фото: 21
На ошибки whea может влиять мат плата?

_________________
ASUS TUF B650M PLUS wifi + 7600@5.3 + 32gb 6000CL30 + RX6800

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Fallsage1 у вас уже приемлемые настройки, можно так и оставить, разве что tRC 60.

Теперь проверьте на наличия WHEA под нагрузкой, вероятно, они будут и частоту придется понизить.

Ну и с учетом проца, это все вообще ни к чему :)

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Fallsage1

Member
Статус: Не в сети
Регистрация: 25.08.2018
Откуда: ВеликийНовгород
usr721 спасибо, тестмем я ещё не делал, так как думал, что это даже близко не окончательный вариант, но кратковременные запуски игр к ошибкам не приводили
Помимо tRC, что ещё можно копать?
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Fallsage1 ну у вас ведь уже первички и RFC совпадают с прежней системой на Интел, вторички тоже годятся.
Так что могу лишь повторить, что с учетом совсем не требовательного к памяти проца, ничего больше не надо.

Проверьте на WHEA (в шапке ищите как), затем саму память в TM5 с тяжелым конфигом и готово.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  morfuwa

Member
Статус: Не в сети
Регистрация: 28.07.2011
Здравствуйте! Нужно ли что-то поменять, или уже некуда? У памяти XMP 1.35, сейчас стоит 1.4, Hynix C-die, в стабильности я пока полностью не уверен, может будут какие-то советы общие?
#77

_________________
MSI B650M MORTAR WI-FI, Ryzen 7700X, Fury Renegade 6000 32Gb, Gigabyte RTX 4080 AERO OC

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
morfuwa если проверку на стабильность проходит, норм. Только tRTP 6 можно выставить.

Также vSOC очень высокий, CLDO_VDDP тоже выше требуемого. Пробуйте с 1.05v и 0.85v, соответственно.

vDIMM также высокий. На базовых 1.35v разве такой конфиг не едет?

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  morfuwa

Member
Статус: Не в сети
Регистрация: 28.07.2011
usr721 Я пока тщательно на стабильность не тестировал, но точно уверен, что с более низким vSOC были проблемы, vDIMM на всякий случай добавил, когда вылеты были, но я после этого всего много что менял, в том числе Command Rate, попробую занизить, спасибо.

_________________
MSI B650M MORTAR WI-FI, Ryzen 7700X, Fury Renegade 6000 32Gb, Gigabyte RTX 4080 AERO OC

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
morfuwa писал(а):
Здравствуйте! Нужно ли что-то поменять, или уже некуда? У памяти XMP 1.35, сейчас стоит 1.4, Hynix C-die, в стабильности я пока полностью не уверен, может будут какие-то советы общие?

vsoc 1,12-1.15v twrwr/rdrd scl 3-4 tcr 1t twr 16

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
morfuwa vSOC 1.2v на постоянку в любом случае много.
Для апушек годится, но не для обычного проца, тем более на столь низкой частоте. Такое vSOC нужно для частот уровня 4333.
Впрочем, оставляйте, если вам так надо, дело ваше.

Добавлено спустя 5 минут 41 секунду:
morfuwa писал(а):
vDIMM на всякий случай добавил, когда вылеты были, но я после этого всего много что менял, в том числе Command Rate, попробую занизить, спасибо.

У меня сейчас конечно проц с гораздо более быстрым КП, возможно, дело в этом, но все таки для зеленок H8C, к примеру, на 3600CL16 CR1 хватало 1.35v (1.37 по датчику HWINFO).

CR все же выставляйте 1, как вам выше уже сказали.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  morfuwa

Member
Статус: Не в сети
Регистрация: 28.07.2011
С 1Т старта не было, и плата сама выставила 2Т, но я даже не понял в какой момент она это сделала, вроде когда крутил вторички. ASRock b450m pro4, если что. Я вообще на новую платформу перехожу, а эта скорее всего на продажу пойдет, но почему-то приспичило сейчас этим заняться...

_________________
MSI B650M MORTAR WI-FI, Ryzen 7700X, Fury Renegade 6000 32Gb, Gigabyte RTX 4080 AERO OC

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
morfuwa писал(а):
С 1Т старта не было, и плата сама выставила 2Т, но я даже не понял в какой момент она это сделала, вроде когда крутил вторички.

тогда проще gear down mode включить

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Fallsage1

Member
Статус: Не в сети
Регистрация: 25.08.2018
Откуда: ВеликийНовгород
usr721 проверил на whea и тестмемом, все отлично tRC поставил 60
Спасибо
  HereticPrime

Junior
Статус: Не в сети
Регистрация: 29.11.2012
Откуда: Долгопрудный
Доброго времени суток, давно настроил память, но тут что-то знакомый начал мне рассказывать, как некоторые из общего нашего игрового комьюнити люди гнали на похожих железках до 3800cl14 мою же оперативу. Пока не горю желанием ковыряться с этим, решил спросить, все ли хорошо по таймингам или стоит что-то изменить в лучшую сторону и уже тогда пробовать первички менять? Если что Crucial Ballistix AES xmp 3000mhz 2 rank 16gb дык планки ОЗУ. 1.37v в биосе хоть и стоит, в аида 1.392 выдает.


Вложения:
тайминги.jpg [ 236.81 КБ | Просмотров: 347 ]

_________________
AMD Ryzen 5700X 4500mhz FIX\MSI MPG B550 Gaming Edge Wi-Fi\Crucial LT Red 2rank 16gbx2 3800mhz cl16\Palit GameRock RTX 3070 Ti
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
HereticPrime писал(а):
1.37v в биосе хоть и стоит, в аида 1.392 выдает.

Мясные доски привычно завышают напругу или датчик у них зачем-то специально так настроен с офсетом, не знаю. В любом случае, это обычное дело, у меня также.

Добавлено спустя 4 минуты 9 секунд:
HereticPrime tRFC чипы могут около 300 нс, у вас сейчас стоит на автомате 350 нс - можно вбить в БИОС значение около 608.

Первички выставил бы 16-8-19-19-39 58.
tWTRS 4
tWTRL 8
tWR 12
tRTP 6.

С нынешним конфигом WHEA нет? Или это у вас один из этих свежих процей с заведомо быстрыми КП, как у апушек (не особо слежу за этим)?

CL14 здесь если поедет, то с неразумным на постоянку напряжением или желателен будет активный охлад.
При этом никакого ощутимого выхлопа от этого не ощутите, разве что в комьюнити блеснете скрином :-)
В общем, у ваших советчиков скорее всего иная память, на чипах SEC B-Die.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  morfuwa

Member
Статус: Не в сети
Регистрация: 28.07.2011
А разгон процессора может давать ошибки в тесте TM5?

_________________
MSI B650M MORTAR WI-FI, Ryzen 7700X, Fury Renegade 6000 32Gb, Gigabyte RTX 4080 AERO OC

  Eduard HH

Member
Статус: Не в сети
Регистрация: 19.02.2007
Откуда: Hamburg Germany
Фото: 19
morfuwa писал(а):
А разгон процессора может давать ошибки в тесте TM5?

Может, по этому в начале настраивается память, а затем гонится процессор.

_________________
R9 7950X PBO+100+Chiller/MSI Tomahawk WIFI AMD X670E/32GB F5-6000J3038F16GX2-TZ5NR/RX6800XT 2800/2150Ref+Chiller/Corsair AX850/LG38WK95C/Creative AE-7

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 1378 из 1778 • <  1 ... 1375  1376  1377  1378  1379  1380  1381 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 18

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
