  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 154
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Anem

Member
Статус: Не в сети
Регистрация: 03.09.2019
Фото: 17
Victor91rus писал(а):
Нет ничего более тупого, чем сыпать соль на самое больное место DRAM ради жалкого tcl.

Я с этим уже завязал, потратил пару вечеров на тесты, сделал 4-4-32 и получил, а ничего толкового не получил. Лучше уж CL 16 держать с более низким напряжением, зажатыми вторичками и низкой латентностью, чем CL15 с полузажатыми вторичками, чтобы без ошибок, высоким напряжением и большой латентностью.
В общем после 16 есть жизнь только на 14, такой вывод я сделал.

Кроме всего прочего на ТМ5 с конфигом 1usmus с моими текущими таймингами, тест идёт 8 минут, с таймингами на 15: 12-14 минут и здесь собственно тоже всё сказано. При этом на своём конфиге если я не ловлю ошибку в течении 5 минут, то их не будет, то на 15 таймингах, ошибки вылезает на 6, 8, 10 или 12 минутах теста. В общем такие дела.
  icebeltik

Member
Статус: Не в сети
Регистрация: 10.03.2018
Фото: 4
tRFC в первую очередь уменьшает задержку памяти, а не прохождение скорости тестов и прочей синтетики.
по задержке разница между 300ns и 160ns примерна равна одному шагу по частоте

_________________
Ryzen1600x smt off //asus-rog b350-f//1080ti jetstream 1900/11400/1v// FlareX3200-GFX @3067cl12 //QuickFire TK RED

  Anem

Member
Статус: Не в сети
Регистрация: 03.09.2019
Фото: 17
icebeltik писал(а):
tRFC в первую очередь уменьшает задержку памяти, а не прохождение скорости тестов и прочей синтетики.
по задержке разница между 300ns и 160ns примерна равна одному шагу по частоте

Я ради эксперимента ставил такое же значение tRFC, как сейчас, но с учётом того, что вторички не очень зажаты - это даёт ровным счётом ничего.
  Phenomenum

Member
Статус: Не в сети
Регистрация: 23.06.2019
Фото: 0
Господа-товарищи, вопрос такой: решил прогнать тест Калькулятора (HCI) на новой конфигурации с покрытием 200% (до этого гонял только 100% в связи с отсутствием времени на всю эту херабору). Прохождение теста на 100% занимает ровно 30 мин, ошибок 0 за 3 или 4 прогона в разных условиях. На 200% на 48-й минуте выдало ошибку.
Попробовал повысить ProcODT 53 >>> 60 Ом, так словил принудительную перезагрузку на ровном месте, через 5 минут после старта системы. Вернул 53 Ом, полет нормальный.

Тайминги (сопротивления не считывает)
#77

Идей несколько:
1. Увеличить tRFC до 536-544
2. Разжать обратно tRDWR до 7
3. Разжать обратно WRWR_SD, WRWR_DD, RDRD_SD, RDRD_DD до 7 и 5 соответственно. Все вместе или только одну пару?...

Прошу совета, чтобы сэкономить время на тестирование. :-)

P.S. Может ли это быть связано с нагревом плашек?

До этого было tRFC=544, tRDWR=7, WRWR_SD, WRWR_DD, RDRD_SD, RDRD_DD = 7 и 5 соответственно. При этих таймингах система была, как говорится, Rock Solid – любые тесты часами.

_________________
R9 7900X + Thermalright FS140 / ASUS Rog Strix X670E-A / 2х32 G.Skill Trident Z5 6200 МГц 30-35-35-35 / RX 7900 XTX Sapphire Nitro+ / Thermaltake Toughpower 1050W /

Последний раз редактировалось Phenomenum 21.12.2019 21:23, всего редактировалось 3 раз(а).

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Phenomenum писал(а):
2. Разжать обратно tRDWR до 7

я бы попробовал twrrd 2-3

_________________
AM5 R7 7700=6050Mhz air WR
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Phenomenum

Member
Статус: Не в сети
Регистрация: 23.06.2019
Фото: 0
Remarc писал(а):
я бы попробовал twrrd 2-3

Угу, читал у Лусмуса, что tRDWR и tWRRD меняются вместе, но у него там было очень путанно написано. Попробую, спасибо! :beer:

Добавлено спустя 42 минуты 10 секунд:
О, нашел:
Цитата:
Одиночные и редкие ошибки можно исправить, изменив tRDWR (с 6 до 9) и tWRRD (с 1 до 4). Обратите внимание, что время должно быть настроено в парах. Пример: tRDWR 6 и tWRRD 2, tRDWR 6 и tWRRD 3, tRDWR 6 и tWRRD 4, tRDWR 7 и tWRRD 1 и т.д.


Вот не понимаю, есть ли зависимость между этими таймингами или просто рандомно все пробовать? А если рандом, то почему "в парах"?

_________________
R9 7900X + Thermalright FS140 / ASUS Rog Strix X670E-A / 2х32 G.Skill Trident Z5 6200 МГц 30-35-35-35 / RX 7900 XTX Sapphire Nitro+ / Thermaltake Toughpower 1050W /

  elesin38

Member
Статус: Не в сети
Регистрация: 02.01.2015
Откуда: Москва
Фото: 2
Phenomenum по моему опыту - wrrd очень редко влияет, если и помогает то на 4. rdwr обычно не требуется больше 8, но 10 можно попробовать. Вместе крутить их, и искать зависимости не обязательно

_________________
5600X / B450 Tomahawk MAX / Rev.E Dualrank / RX 5700 2Ghz / СВО
IKBC C87, Starlight-12, E10K + Takstar Pro 82, ModMic USB
MSI MAG251RX

  bigmotor

Member
Статус: Не в сети
Регистрация: 10.02.2010
Фото: 0

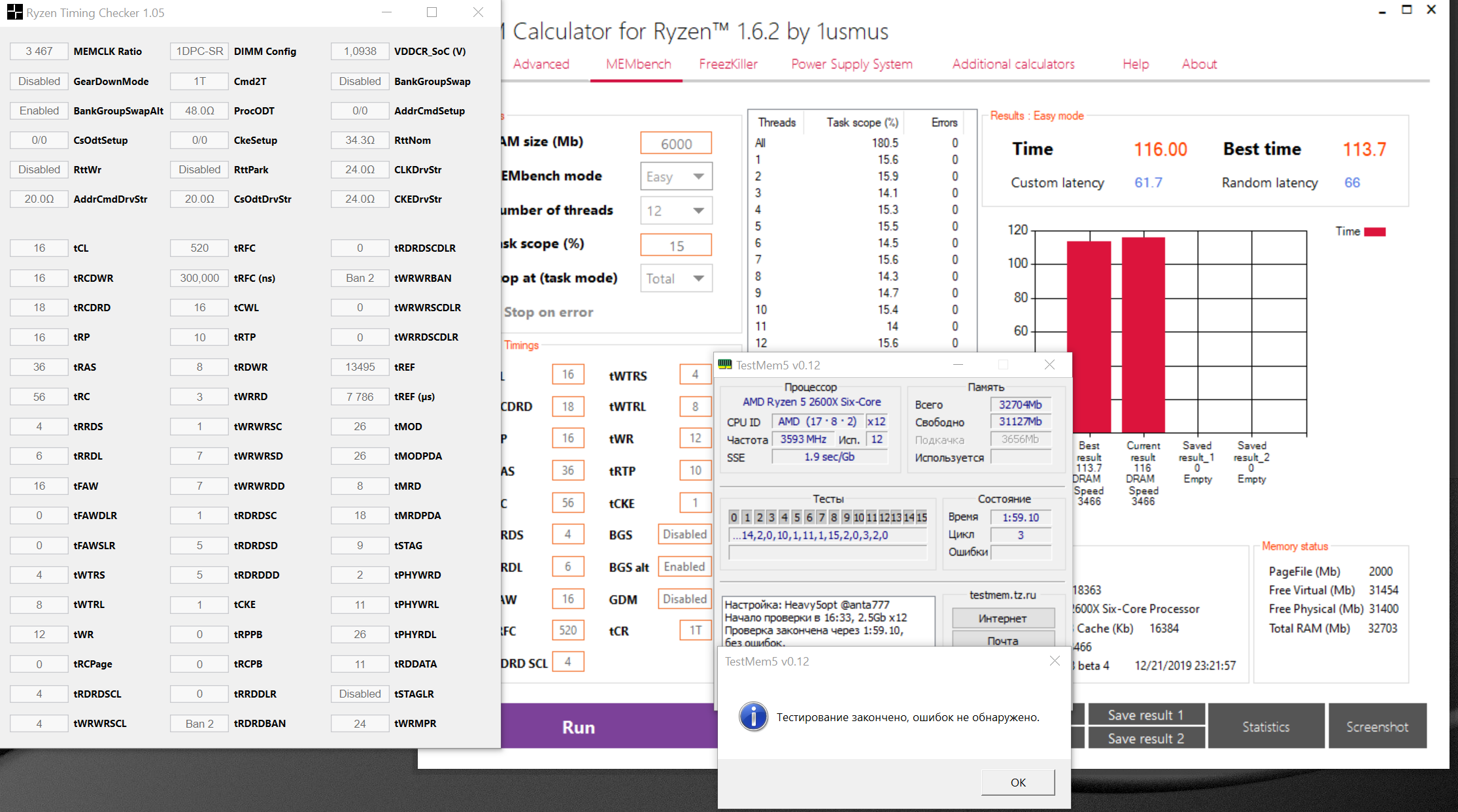

Покрутил ProcODT как советовали и удалось добиться каких то результатов. Вообще систему можно настроить и со значением 40, но тогда не получается взять tRFC со значением максимум 300 нс, а я хотел получить это значение минимальным поэтому и приходилось повышать ProcODT
Так же система отказывается заводится при таком ProcODT с выставленным RttPark в значение отличное от выкл. Когда ProcODT 60 то парковку можно ставить в 1, 2 и выкл, но со значением 5 у меня система не стартует даже на 3200.
Не знаю насколько критично влияет парковка на ПСП и стабильность, но получилось только вот так, ну и есть 2-3 момента которые хочу поджать, первички больше не даются или нужно накидывать напряжение ближе к 1.45, а я не хочу.
CPU auto, offset -0.0875
SOC 1.1
DRAM 1.41
VTTDDR 0.7125
VPP_MEM 2.52
CLDO_VDDP 900
по напряжениям пока под вопросом будет ещё время поскидываю сколько будет возможно, пока накинуто с запасом :shock:
п.с. тест гонял на холодную после выключения БП на время около 30 минут
Вложение:
Screenshot_4.png [ 568.64 КБ | Просмотров: 847 ]

_________________
│R9 9950X│Gigabyte X870 Aorus Elite WiFi7 Ice│Ripjaws S5 Hynix A-die│RTX 5070│DEEPCOOL LE360 V2│Fractal Design Define S│Thermaltake Toughpower PT 1200W│

  bigmotor

Member
Статус: Не в сети
Регистрация: 10.02.2010
Фото: 0
как найти минимальные стабильные напряжения не гоняя опять сутками ТМ5? LinX с минимальной задачей на 100+ проходов не годится? Покажет невязки и по ним можно будет судить, что напряжения недостаточно? Или LinX тестирует так только процессор?

_________________
│R9 9950X│Gigabyte X870 Aorus Elite WiFi7 Ice│Ripjaws S5 Hynix A-die│RTX 5070│DEEPCOOL LE360 V2│Fractal Design Define S│Thermaltake Toughpower PT 1200W│

  Vorvort

Мемbеr
Статус: Не в сети
Регистрация: 13.09.2012
Откуда: Москва
Фото: 19
bigmotor писал(а):
как найти минимальные стабильные напряжения не гоняя опять сутками ТМ5?

Поставь ТМ5 на 3 цикла, тест 5 минут идет или чуть больше. Не нашел ошибок - гоняй уже на 15 циклов.

_________________
Если ты еще раз публично усомнишься в себе, то я убью тебя собственной рукой! ©Рейксмаршалл Тренкенгофф Total War: Warhammer

  jsth

Member
Статус: Не в сети
Регистрация: 12.11.2005
Откуда: Москва
#77

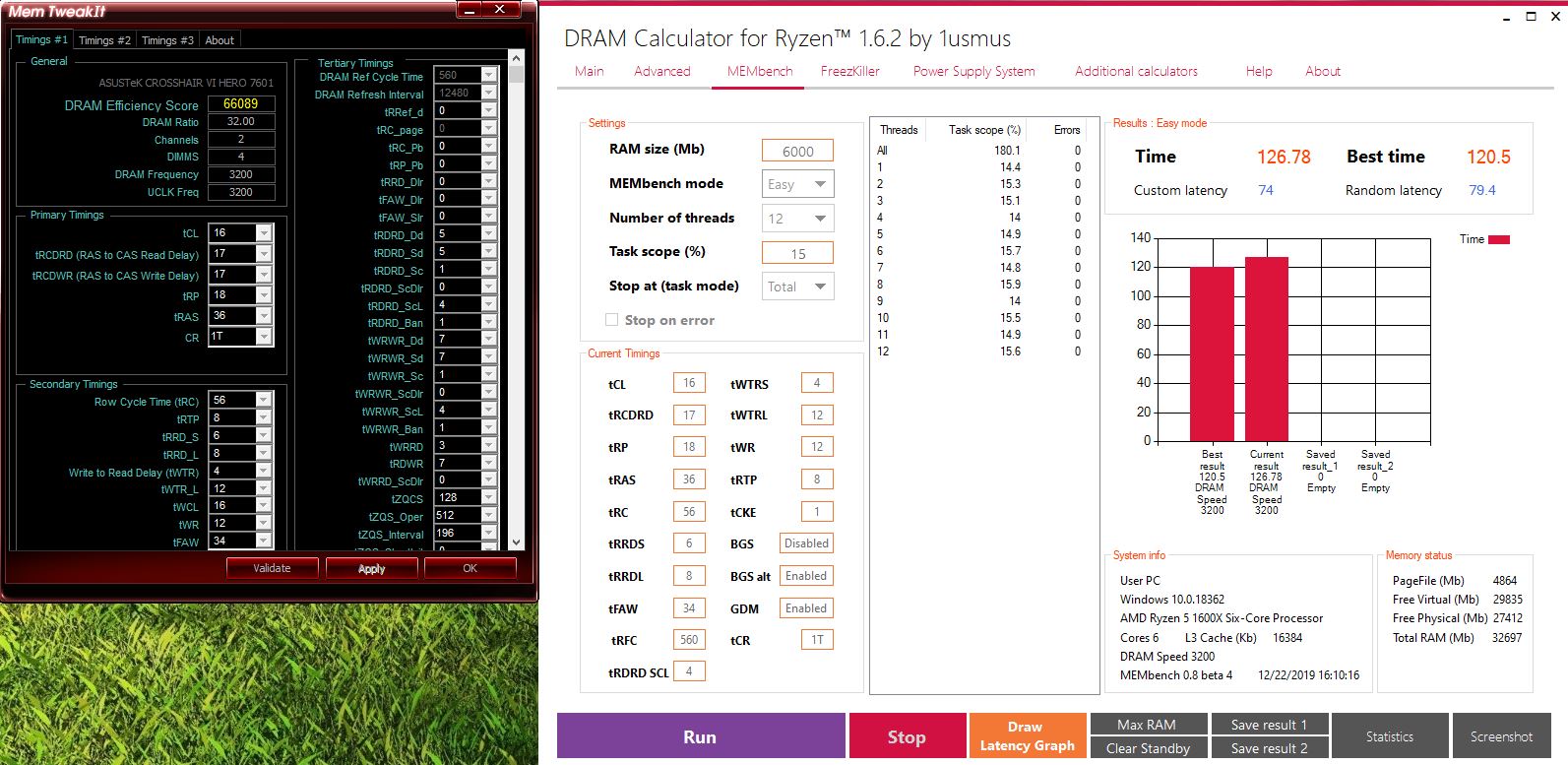

Мне непонятно, почему у меня слишком высокое время прохождения теста (170 против эталона 120). Что я делаю не так?
  bigmotor

Member
Статус: Не в сети
Регистрация: 10.02.2010
Фото: 0
jsth trfc 2 и 4 руками выставлено? какие то суровые значения. Tfaw тоже великоват, TrrdlL 9 как то тоже смущает, хотя бы 8 или 10 поставь, Twr можно и 10 и 8 если поедет. А вообще знать бы что за память
в целом для 3200 суровые тайминги, или память кал или надо заюзать калькулятор и плясать от него

_________________
│R9 9950X│Gigabyte X870 Aorus Elite WiFi7 Ice│Ripjaws S5 Hynix A-die│RTX 5070│DEEPCOOL LE360 V2│Fractal Design Define S│Thermaltake Toughpower PT 1200W│

  jsth

Member
Статус: Не в сети
Регистрация: 12.11.2005
Откуда: Москва
bigmotor, все по калькулятору, профиль фаст. Память вот эта https://www.citilink.ru/catalog/compute ... ry/330758/ чипы хьюникс. Если взять профиль XMP, то там примерно тоже самое. Если просто в биосе выставить частоту 3200, то даже при таймингах 22 это тест выдает 180 сек. Таймингами вряд ли удастся подтянуться к эталону. Тут что-то не то...
  icebeltik

Member
Статус: Не в сети
Регистрация: 10.03.2018
Фото: 4
jsth
если хочешь профита от этого теста то снижай tfaw

_________________
Ryzen1600x smt off //asus-rog b350-f//1080ti jetstream 1900/11400/1v// FlareX3200-GFX @3067cl12 //QuickFire TK RED

  20xakep08

Member
Статус: Не в сети
Регистрация: 17.02.2017
Откуда: Омск
Фото: 9

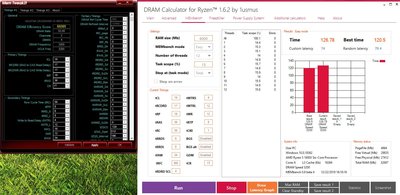

Крутить что-нибудь?
Вложение:
Снимок.JPG [ 230.48 КБ | Просмотров: 801 ]

_________________
Ryzen 5600x\Thermalright Macho 120 +Noctua NF-A12x25\Corsair CMW16GX4M2C3000C15W\Asus C6H\MANLI 2080 Ti+id-cooling ICEFLOW 240 VGA\AOC C24G1 144Hz

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
jsth эталонный результат получен на памяти классом выше. И хотя эталон не является лучшим, достигнуть его на памяти классом ниже не так просто.
Тайминги у вас высокие.
  Perfect_Enemy

Junior
Статус: Не в сети
Регистрация: 17.12.2019
Итог моего разгона с "не отборными" чипами Самсунг B-die из кита HyperX Predator 3333 2x8.
Память заводиться даже на 3600, но не проходит тесты. Напругу выше 1.4 не хочу подымать. СОК 1,1.
Показатели сопротивления в омах отображаются почему-то не такие как я выставил. Стоят 24. Proc ODT 60

#77 радикал
#77 radikal jpg

_________________
Ryzen7 1700//AsrcokAB350M Pro4//HyperX Predator 3466Mhz 16-18-18-36 (Samsung b-die)//Asus Arez RX580 8GB

  Victor91rus

Member
Статус: Не в сети
Регистрация: 04.06.2017
Фото: 6
Perfect_Enemy trcdrd апал для 3600?
Да и SoC на такой частоте уже подлить надо бы.


Последний раз редактировалось Victor91rus 22.12.2019 13:38, всего редактировалось 1 раз.

  Николай747474

Member
Статус: Не в сети
Регистрация: 17.03.2016
Откуда: Челябинская обл
#77
Не подскажите что подкрутить?
Память 3000игц Crucial Balistix Sport LT AES одноранг 2 по 8гб. Остальное в подписи.

#77

_________________
i7 3770K +Giga GTX 680
i5 4570 +Sapphire HD7970
i3 8100 + Corsair LPX 8*2 3000Mgh
R5 2600+AsRock B450M Pro4+ Crucial Balistix 8*2 + Giga gtx1060-3.

  qwerttttyy

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 24.06.2019
калькулятор крути и хватит малевичей грузить

_________________
Crosshair VI Hero_R7_1700,3900mhz_4x8gb b-die_3500mhz_palit_GTX 1070

Последний раз редактировалось qwerttttyy 22.12.2019 13:44, всего редактировалось 1 раз.

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35947 • Страница 139 из 1798 • <  1 ... 136  137  138  139  140  141  142 ... 1798  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 37

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
