  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  Eduard HH

Member
Статус: Не в сети
Регистрация: 19.02.2007
Откуда: Hamburg Germany
Фото: 19
DeadEngel
Можно попробовать с TRFC поиграться 560, 544 и TRDRDSCL/TWRWRSCL понизить до 3/3, 2/2.

_________________
R9 7950X PBO+100+Chiller/MSI Tomahawk WIFI AMD X670E/32GB F5-6000J3038F16GX2-TZ5NR/RX6800XT 2800/2150Ref+Chiller/Corsair AX850/LG38WK95C/Creative AE-7

  DeadEngel

Member
Статус: Не в сети
Регистрация: 21.09.2010
Откуда: Владивосток
Фото: 0
Eduard HH писал(а):
Можно попробовать с TRFC поиграться 560, 544 и TRDRDSCL/TWRWRSCL понизить до 3/3, 2/2.

Пробовал, TRFC 568 уже ошибка(13) в 3м цикле теста absolut; TRDRDSCL/TWRWRSCL не пробовал ниже на gdm off, но на CL16 не работали, но будет время проверю еще, видать дуалы не все это умеют)

_________________
Ryzen7 9800x3D/ASRock B650 Steel Legend WiFi/2x16GbPatriot Viper Venom [PVV532G740C36K]/ColorFul 3080Ti Vulcan OC-V/AcerNitro XV272U

  Eduard HH

Member
Статус: Не в сети
Регистрация: 19.02.2007
Откуда: Hamburg Germany
Фото: 19
DeadEngel
У вас плашки DR, TRFC должен быть кратный 16.

_________________
R9 7950X PBO+100+Chiller/MSI Tomahawk WIFI AMD X670E/32GB F5-6000J3038F16GX2-TZ5NR/RX6800XT 2800/2150Ref+Chiller/Corsair AX850/LG38WK95C/Creative AE-7

  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
Eduard HH писал(а):
TRFC должен быть кратный 16.

не должен быть он ничему кратен. :D
У RFC есть прямая зависимость от объёма чипов(не модулей). Чем больше чипы, тем больше RFC при прочих равных. Естественно на разных чипах тоже будет разное RFC.
Кратность чему либо совсем необязательное условие. Если допустить, что чипам нужно минимальное количество тактов для корректного обновления, дополнительные такты просто будут выступать в роли дополнительного времени на остывание. Есть минимально стабильное значение RFC и всё что больше обычно работает.
Не надо искать дополнительные надмозговые формулы где их нет да ещё и делать их обязательными.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  Eduard HH

Member
Статус: Не в сети
Регистрация: 19.02.2007
Откуда: Hamburg Germany
Фото: 19
Agiliter
Sorry, моя ошибка :beer:

_________________
R9 7950X PBO+100+Chiller/MSI Tomahawk WIFI AMD X670E/32GB F5-6000J3038F16GX2-TZ5NR/RX6800XT 2800/2150Ref+Chiller/Corsair AX850/LG38WK95C/Creative AE-7

  Proms

Member
Статус: Не в сети
Регистрация: 03.09.2011
Откуда: London - Msk
Фото: 2

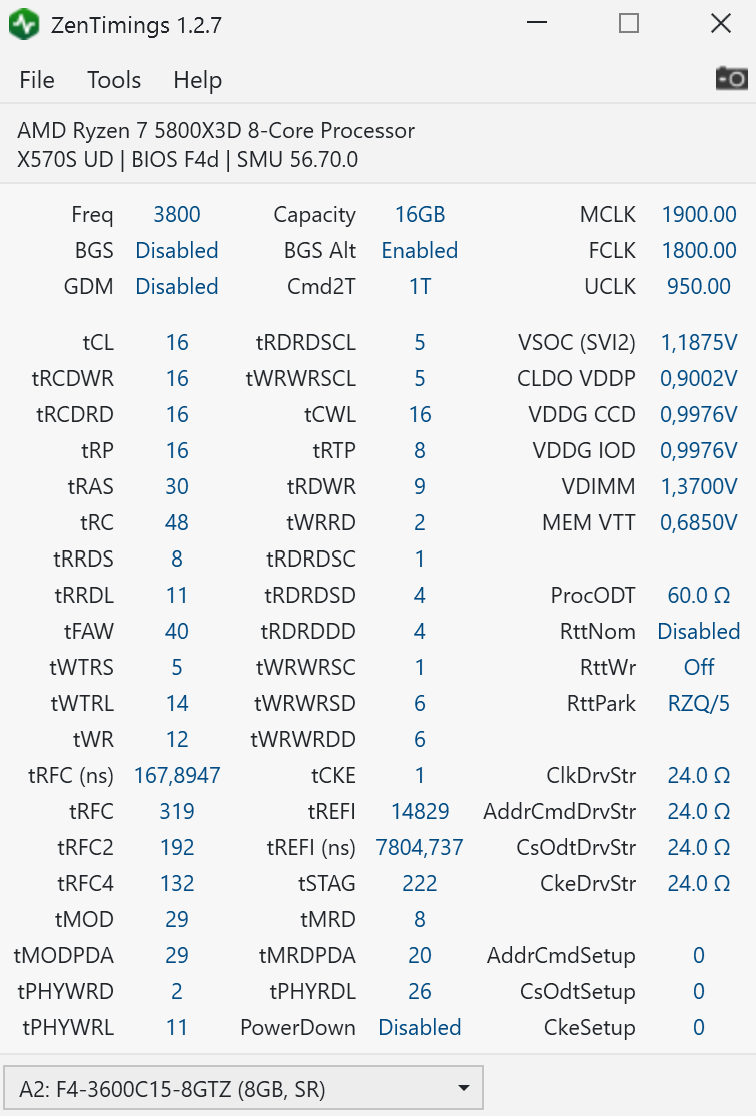

Друзья, подскажите пожалуйста. Настривал память, смотрел что люди делают что говорит райзен калькулятор и настроил. Да вот что то в играх микрофризы какие то)
Скачал калькулятор а UCLK 950 почему то, хотя в биосе стоит UCLK=MEMCLK. Подскажите, что можно оптимизировать? Память на b-die, работала раньше на @4200 ггц 18-18-18-28 при 1,46.
Скрин
Вложение:
mem1.png [ 187.38 КБ | Просмотров: 411 ]

_________________
5800X3D, RTX 4090 OmniBlack @2910мгц, ADATA XPG GAMMIX D20 2x16gb @3733, GigaByte X570S UD, СВО

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Proms писал(а):
Скачал калькулятор а UCLK 950 почему то, хотя в биосе стоит UCLK=MEMCLK. Подскажите, что можно оптимизировать? Память на b-die, работала раньше на @4200 ггц 18-18-18-28 при 1,46.

fclk 1900 поставь,trrds 4 trrdl 6 tfaw 16 trtp 6 tras 32 trfc 260-280 trdrd/wrwr scl 2-3 vsoc 1,1-1,12v

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  Hro

Member
Статус: Не в сети
Регистрация: 03.10.2019
Remarc писал(а):
trdrd/wrwr scl 2-3

С ними аккуратней, я поставил 2 на 3800 и 1,38, получил синяк сходу по лицу. 4 окей.

Добавлено спустя 8 минут 21 секунду:
Remarc писал(а):
trtp 6

или 8, и wtrs-wtrl-wr 4-10-16.

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.F / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz

  Proms

Member
Статус: Не в сети
Регистрация: 03.09.2011
Откуда: London - Msk
Фото: 2
Remarc писал(а):
fclk 1900 поставь,trrds 4 trrdl 6 tfaw 16 trtp 6 tras 32 trfc 260-280 trdrd/wrwr scl 2-3 vsoc 1,1-1,12v

спасибо, я поставил частоту памяти на 3600 мгц и все заработало. теперь везде 1800. А вот когда fclk 1900 ставил (при частоте 3800 памяти) пк переставал включаться. это могло быть из за нехватки напряжения где-то? или просто шина может не тянуть такую частоту?

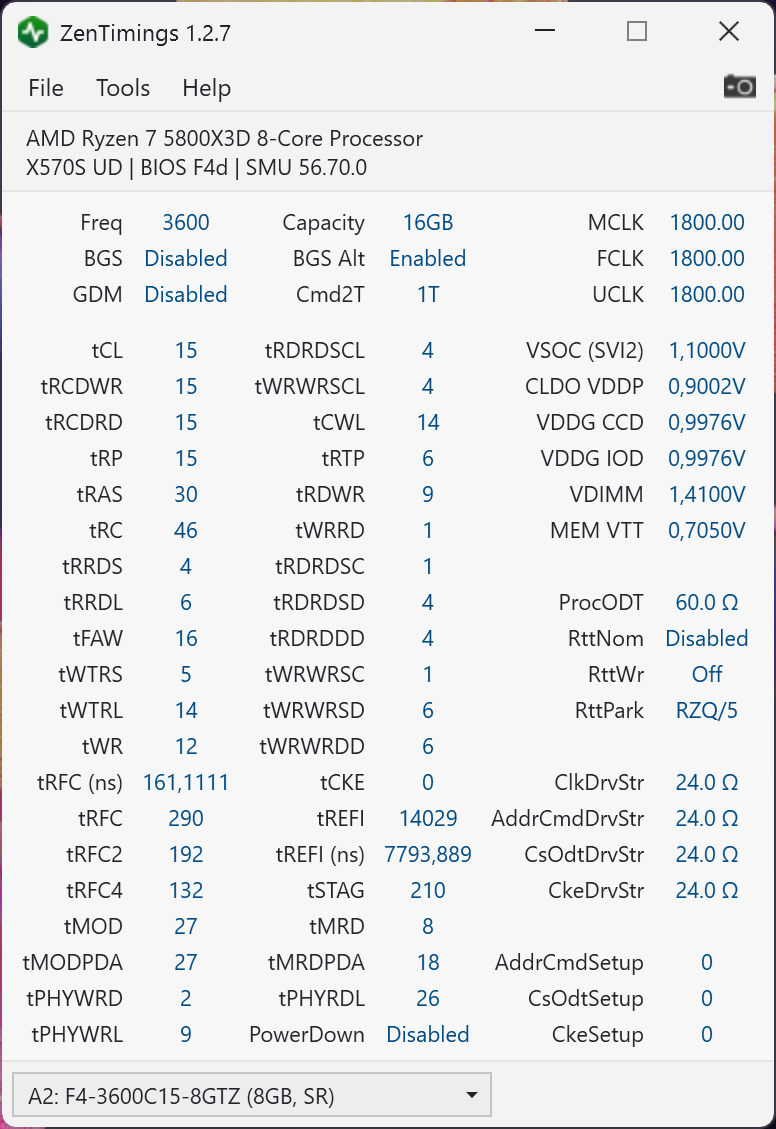

Сейчас вот такая картина
Вложение:
mem2.png [ 153.25 КБ | Просмотров: 386 ]

_________________
5800X3D, RTX 4090 OmniBlack @2910мгц, ADATA XPG GAMMIX D20 2x16gb @3733, GigaByte X570S UD, СВО

  morfuwa

Member
Статус: Не в сети
Регистрация: 28.07.2011
А что означает подобная ошибка в ТМ5? #77

_________________
MSI B650M MORTAR WI-FI, Ryzen 7700X, Fury Renegade 6000 32Gb, Gigabyte RTX 4080 AERO OC

  Agiliter

Advanced member
Статус: Не в сети
Регистрация: 29.03.2017
Один из потоков теста упал. Необязательно аппаратная ошибка, но возможно.

_________________
https://docs.google.com/spreadsheets/d/1QpzbIzmoE3ntu6XvpchHspxqA0o6FPxc63_diTelzXw

  morfuwa

Member
Статус: Не в сети
Регистрация: 28.07.2011
Agiliter их было несколько
И это после повторного закуска, первый прошел без ошибок, предмет экстрим анта777

_________________
MSI B650M MORTAR WI-FI, Ryzen 7700X, Fury Renegade 6000 32Gb, Gigabyte RTX 4080 AERO OC

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Proms писал(а):
Друзья, подскажите пожалуйста. Настривал память, смотрел что люди делают что говорит райзен калькулятор и настроил. Да вот что то в играх микрофризы какие то)

Проверка стабильности разгона тоже как у людей производилась, надеюсь?

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  michernov

Member
Статус: Не в сети
Регистрация: 06.04.2010
Откуда: ....— не Бейрут
Фото: 45
morfuwa писал(а):
А что означает подобная ошибка в ТМ5?

попробуй объем файла подкачки вручную задать, или хотя бы автоматически - галочку поставить.

_________________
https://ibb.co/Sf1jB85

  bog098

Member
Статус: Не в сети
Регистрация: 10.06.2013

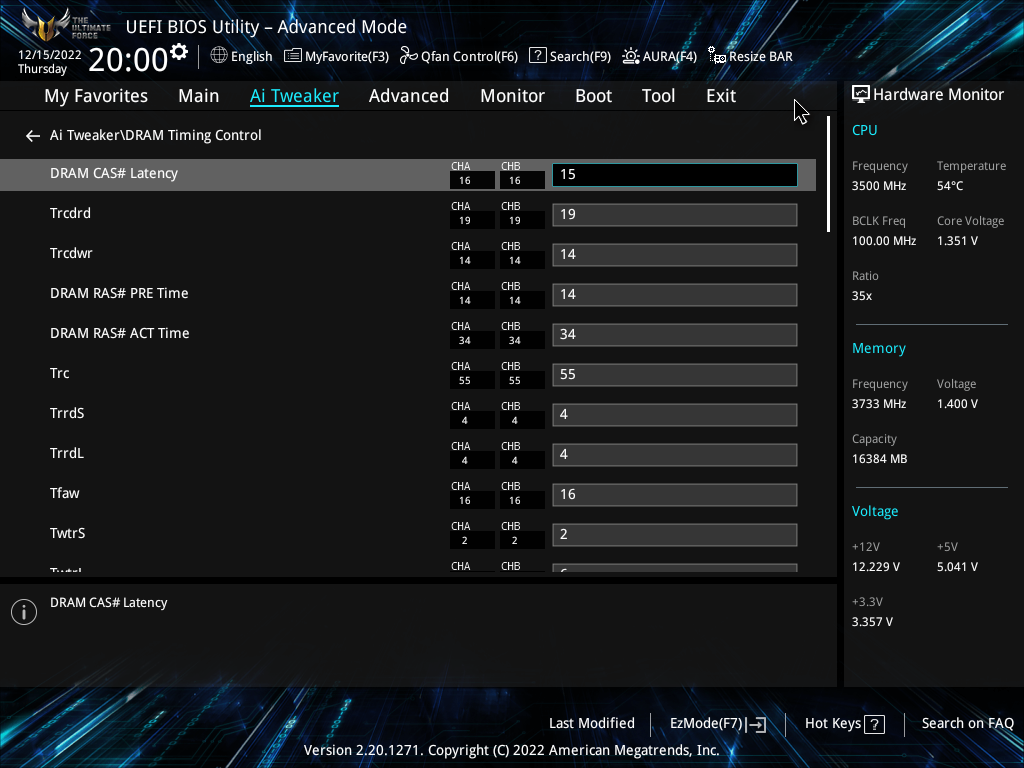

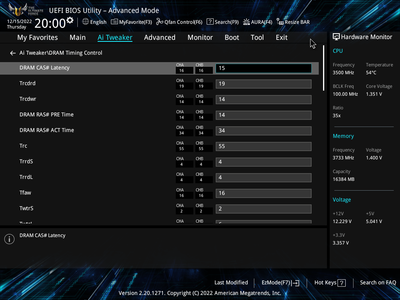

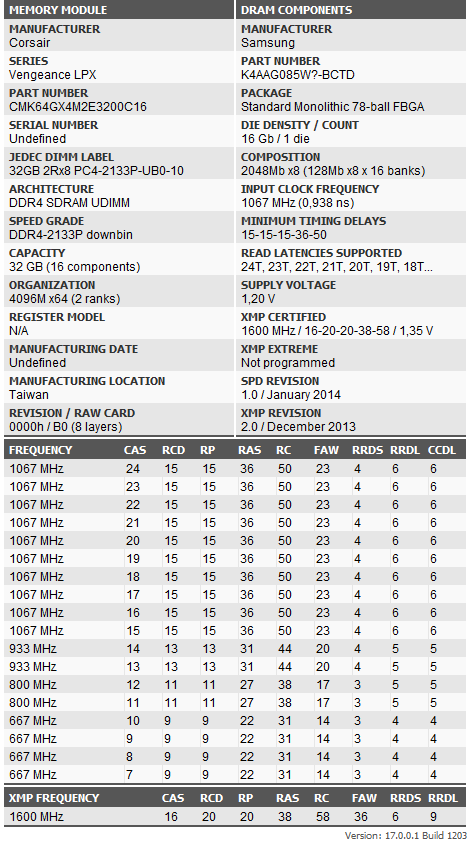

Помогите в чем может быть дело. Была система 1600 asus x370-f и память такая как на скрине 2 плашки в итоге 64гб. Ставил профиль памяти на 3200 и отлично все тесты проходил. Поменял процессор на 5900х и уже с таким же профилем не могу пройти не тм5, не прайм блендер сыпят ошибки. Поднимал напряжение на сок до 1,05 все равно также. Куда капать? Не понимаю какие данные брать из калькулятора драм райзен, там нет такой памяти как у меня как я понял. Проставил рекомендуемые цифры от самсунг оем, но это не помогло. Неужли кп зен3 у меня хуже, чем у первого зена?
Вложение:
щыу.PNG [ 48.84 КБ | Просмотров: 310 ]


Последний раз редактировалось bog098 16.12.2022 23:19, всего редактировалось 1 раз.

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
bog098 слоты 2,4 от проца?

КП не может быть хуже.
Калк давно устарел, никаких 16-гигабитных чипов там нет.

Посмотрите версию чипов на стикере: 4.40 - S16A, 4.49 - S16M.

Покажите скрин ЗенТаймингс.

Скрины - под спойлер.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  bog098

Member
Статус: Не в сети
Регистрация: 10.06.2013
usr721 писал(а):
Посмотрите версию чипов на стикере: 4.40 - S16A, 4.49 - S16M.


Да, 2 и 4 порт, так же как и на 1600 было
4,49, я насколько помню видел тему на редите что типа это самсунг м. Поднял напряжение на с 1,35 которые в профиле записаны до 1,4 остальное все по профилю после 20 минут тм5 не крашется. Боже, как это рабоает? Почему 1600 хватала по памяти 1,35, а 5900х нет? Постораюсь со спойлерами разобраться
  Ford_Mondeo

Member
Статус: Не в сети
Регистрация: 17.11.2018
Remarc писал(а):
пробуй tcl 14-15 twrwr/rdrd scl 3-4

TCL и стоит в биосе 15, но отображает 16

Добавлено спустя 58 секунд:
usr721 писал(а):
Дальше, ежели скучно, только отключение GDM + CR1.

эх увы, с отключённым GDM система не стартует совсем


Вложения:
221215200006.png [ 258.77 КБ | Просмотров: 276 ]

_________________
i7 10700k / NH-D15 / MSI Z490-A Pro / BallistiX Sport AT / Fighter OC RX 6700 (non XT)
  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Hro писал(а):
С ними аккуратней, я поставил 2 на 3800 и 1,38, получил синяк сходу по лицу. 4 окей.

обычно b-die могут 2 без проблем,к тому же у него кит такой же как у меня
Hro писал(а):
или 8, и wtrs-wtrl-wr 4-10-16.

или так да,если trtp 6 нестабильно
Ford_Mondeo писал(а):
TCL и стоит в биосе 15, но отображает 16

не отображает а округляется до 16,это из-за включенного gear down mode
Proms писал(а):
спасибо, я поставил частоту памяти на 3600 мгц и все заработало. теперь везде 1800. А вот когда fclk 1900 ставил (при частоте 3800 памяти) пк переставал включаться. это могло быть из за нехватки напряжения где-то? или просто шина может не тянуть такую частоту?
Сейчас вот такая картина

попробуй 1933 на 5ххх бывает дыра в частоте IF на 1900

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  DeadEngel

Member
Статус: Не в сети
Регистрация: 21.09.2010
Откуда: Владивосток
Фото: 0
Ford_Mondeo писал(а):
эх увы, с отключённым GDM система не стартует совсем

Для старта нужно все тамйминги подбирать заново, для начала выставить первички ну и rrds/s и faw можно оставить, остальные все оставить в авто и найти стабильный запуск на них, возможно сопротивления придется менять; Вижу что как по мне сильно пережаты wtrs/l.

_________________
Ryzen7 9800x3D/ASRock B650 Steel Legend WiFi/2x16GbPatriot Viper Venom [PVV532G740C36K]/ColorFul 3080Ti Vulcan OC-V/AcerNitro XV272U

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 1381 из 1778 • <  1 ... 1378  1379  1380  1381  1382  1383  1384 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 21

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
