  fedx
Прилепленное (важное) сообщение

Moderator
Статус: Не в сети
Регистрация: 09.01.2007
Откуда: Москва
Фото: 152
Статьи по описанию настройки и разгону оперативной памяти DDR4 на платформах AMD от:



#77


✔ Изучаем калькулятор для настройки памяти на AMD Ryzen. DRAM Calculator for Ryzen by 1usmus



✔ Рекорды разгона памяти overclock.net



Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.




Что нужно для настройки и разгона памяти -->
1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку "spoiler=" а не просто "spoiler".

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в "mt.cfg", "cycles=3" скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться...

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция...



Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus

Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.

Для процессоров 4000 серии с APU Renoir

Программное обеспечение для разгона и тестирования памяти
DRAM Calculator for Ryzen
ZenTimings
TestMem5 0.12 с конфигами от 1usmus и anta777

Конфиги TestMem5 0.12 anta777
RAM Test by Karhu Software
CPU-Z
HWiNFO - Hardware Information, Analysis and Monitoring Tools
Linpack Xtreme 1.1.5
Prime95

Методика тестирования памяти на АМ4
https://forums.overclockers.ru/viewtopic.php?p=16863594#p16863594

TestMem5 0.12 1usmus V3 ERROR list
https://docs.google.com/spreadsheets/d/1cJmhO62WHPLNKGBtsJV3BjdL-dcfJJeyhdSAoJmuzJE/edit#gid=878090880

Видео рекомендуемое к просмотру
I2HARD - Разгон и тест Ryzen 5 3600XT и Crucial Ballistix (Micron E-Die) на AM4 B550
I2HARD - Разгон и тайминги HYNIX DJR, D-DIE
Pro Hi-Tech - Какая частота памяти нужна играм... или тайминги?
i2HARD - Объем или ранговость? — Тест 2x8 vs 4x8 vs 2x16 на AMD и Intel

Обзоры разных типов памяти
- Micron B-Die: https://www.hardwareluxx.de/community/t ... 4.1276765/
- Hynix CJR, Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR): https://www.hardwareluxx.de/community/f ... 06340.html
- Crucial Ballistix DDR4-3600 32GB (2x16GB) [BL2K16G36C16U4R]: https://www.hardwareluxx.de/community/t ... w.1264873/
- Hynix MFR, AMD Radeon R7 (R748G2133U2S): https://www.overclockers.ru/lab/85777/o ... -0-6a.html
- Hynix MFR, Kingston: http://club.dns-shop.ru/hardware/%D0%94 ... -Kingston/
- Hynix AFR, AMD Radeon R9 (R948G3206U2S): https://www.overclockers.ru/lab/86046/o ... -0-6a.html
- Micron A-Die: https://www.overclockers.ru/lab/85288/o ... 0-0-6.html
- Micron D-Die / Spectek: https://www.overclockers.ru/lab/85658/o ... -0-6a.html
- Samsung C-Die: https://www.overclockers.ru/lab/84886/obzor-i-testirovanie-chetyreh-modulej-operativnoj-pamyati-ddr4-2400-samsung-m378a1k43cb2-crc-obemom-8-gbajt-kogda-amd-vystupaet-luchshe-intel.html
- Samsung E-Die: https://www.overclockers.ru/lab/84775/o ... 0-0-6.html
Таблица TRFC для разных типов памяти



Темы нашего форума по AM4 платформе:

Выбор оперативной памяти DDR-4
Процессоры AMD Ryzen 5000-й серии (Vermeer\Zen3\7nm\AM4)
Процессоры AMD Ryzen 3000-й серии (Matisse\Zen2\7nm\AM4)
AMD APU 5000 серии (Cezanne) информация и опыт пользования.
Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4)
Процессоры AMD Ryzen 2000-й серии (Pinnacle Ridge\Zen+\12nm\AM4)
APU и Athlon линеек AMD «Bristol Ridge» & «Raven Ridge» (Socket AM4)
Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge)
Выбор материнской платы под процессоры AMD Socket TR4 (Threadripper) и обсуждение особенностей разгона




✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘

Micron Rev.:E (Micron E-die)
ZEN ZEN +
lDevilDriverl R5 2600x 3800cl16 2x8Gb
lDevilDriverl R5 2600x 3933cl16 2x8Gb
Leon75 R5 2600x 3733cl16 2x8Gb
ager29 R5 1600 3533cl16 2x8Gb

ZEN 2
cert R5 3600 3733cl16 2x16Gb
elesin38 R5 3600 3800cl14 2x8Gb
Kolob R5 3600 3800cl16 4x16Gb
qot R5 3600 3800cl15 2x16Gb
Glebz R9 3900x 3800cl15 2x8Gb
adamwow 3800cl16 2x8Gb
BlackSharp 3700x 3800cl15 2x16Gb
xyligano 3700X 3800cl16 2x8Gb
SRV1977 R5 3600 3800cl16 2x8Gb
nucl3arlion R5 3600 3800cl16 2x8Gb
The KMS R5 3600x 3800cl15 2x8Gb

ZEN 3
SRV1977 R5 5600х 3800cl16 4x8Gb
HiloBoyS R5 5600х 3800cl16 2x8Gb
gungstar R5 5600х 4067cl16 2x16Gb
RadeoForce R5 5600х 3867cl15 2x8Gb

Samsung B-die
ZEN +
lDevilDriverl R5 2600x 3667cl14 2x8Gb
fm_r2dsf R7 2700 3600cl14 2x8Gb


ZEN 2
Anem R9 3900x 3823cl16 2x8Gb
lDevilDriverl R5 3600x 3733cl14 4x8Gb
The KMS R5 3600x 3800cl14 2x8Gb
SRV1977 R5 3600x 3800cl15 2x8Gb
The KMS R5 3600x 3800cl16 2x16Gb
fm_r2dsf R5 3600x 3800c14 2x16Gb

ZEN 3
haltol77 R9 5900x 4000cl16 2x16Gb
haltol77 R9 5900x 3800cl16 4x16Gb
The KMS R5 5600x 4200cl15 2x8Gb

ZEN 3 Cezanne
vol2008 R7 5700G 4600cl18 2x6Gb

Hynix
xyligano - J-die
RoMiLiUs - J-die

Samsung C-Die
Remarc - С-Die
Kuwabara - С-Die



Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.



✔ Нажми и посмотри, пример оформления сообщения в теме!
✔ Ваши вопросы в теме по настройке памяти, без скрина ZenTimings будут удаляться.


✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку "spoiler=" а не просто "spoiler".
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!
#77


Абсолютно безграмотные пользователи, дающие вредные советы
- Флирт

_________________
Acer XF253QXbmiiprx 24.5" 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось anta777 30.01.2025 13:46, всего редактировалось 159 раз(а).
Добавлены пользователи, дающие вредные советы.


Реклама

Партнер
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
CTyDeHT писал(а):
Но тут самое забавное, что она разогнана еще с осени 2019 года и как бы ни одного BSOD не было с того момента, как и новых ошибок.

Не важно когда разогнана, проблема у вас сейчас, поэтому стоит по-моему перепроверить на предмет WHEA в нагрузке и ошибок в тяжелых конфигах TM5 сейчас.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Naked Barista

Junior
Статус: Не в сети
Регистрация: 29.11.2022
The KMS писал(а):
Т.е. у тебя в простое 44° на скрине и после теста часового, 45°?


нет, я про часовой тест ничего не говорил, это температура при 3-5 мин работы при старте. ну я к тому, что если на старте больше, то зачем дальше гонять

_________________
Ryzen 7 5800x // ASUS ROG Strix B550-F gaming // ASUS TUF 3080Ti // G.Skill F4-3600C14-32GTZR @3800c14

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Naked Barista тяжелые часовые тесты проходятся и при 60 градусах без обдува, но вы можете конечно и при 45 вырубать, дело ваше.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Hro

Member
Статус: Не в сети
Регистрация: 03.10.2019
usr721 писал(а):
тяжелые часовые тесты проходятся и при 60 градусах без обдува

Кстати, а есть примеры чтоб 3800 14-14-14 проходили на 60 градусах тесты, интересно.

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.F / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
usr721 писал(а):
Кстати, а есть примеры чтоб 3800 14-14-14 проходили на 60 градусах тесты, интересно.

Не встречал. У меня другой конфиг был, не помню уже какой.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Naked Barista

Junior
Статус: Не в сети
Регистрация: 29.11.2022
usr721 писал(а):
Naked Barista тяжелые часовые тесты проходятся и при 60 градусах без обдува, но вы можете конечно и при 45 вырубать, дело ваше.

звучит жестоко)) я просто прочитал, что 48гр это много, от этого и отталкивался, я ж нубас)) а какие вообще пределы температуры?

_________________
Ryzen 7 5800x // ASUS ROG Strix B550-F gaming // ASUS TUF 3080Ti // G.Skill F4-3600C14-32GTZR @3800c14

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Naked Barista писал(а):
а какие вообще пределы температуры?

Мне неизвестно.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Naked Barista

Junior
Статус: Не в сети
Регистрация: 29.11.2022

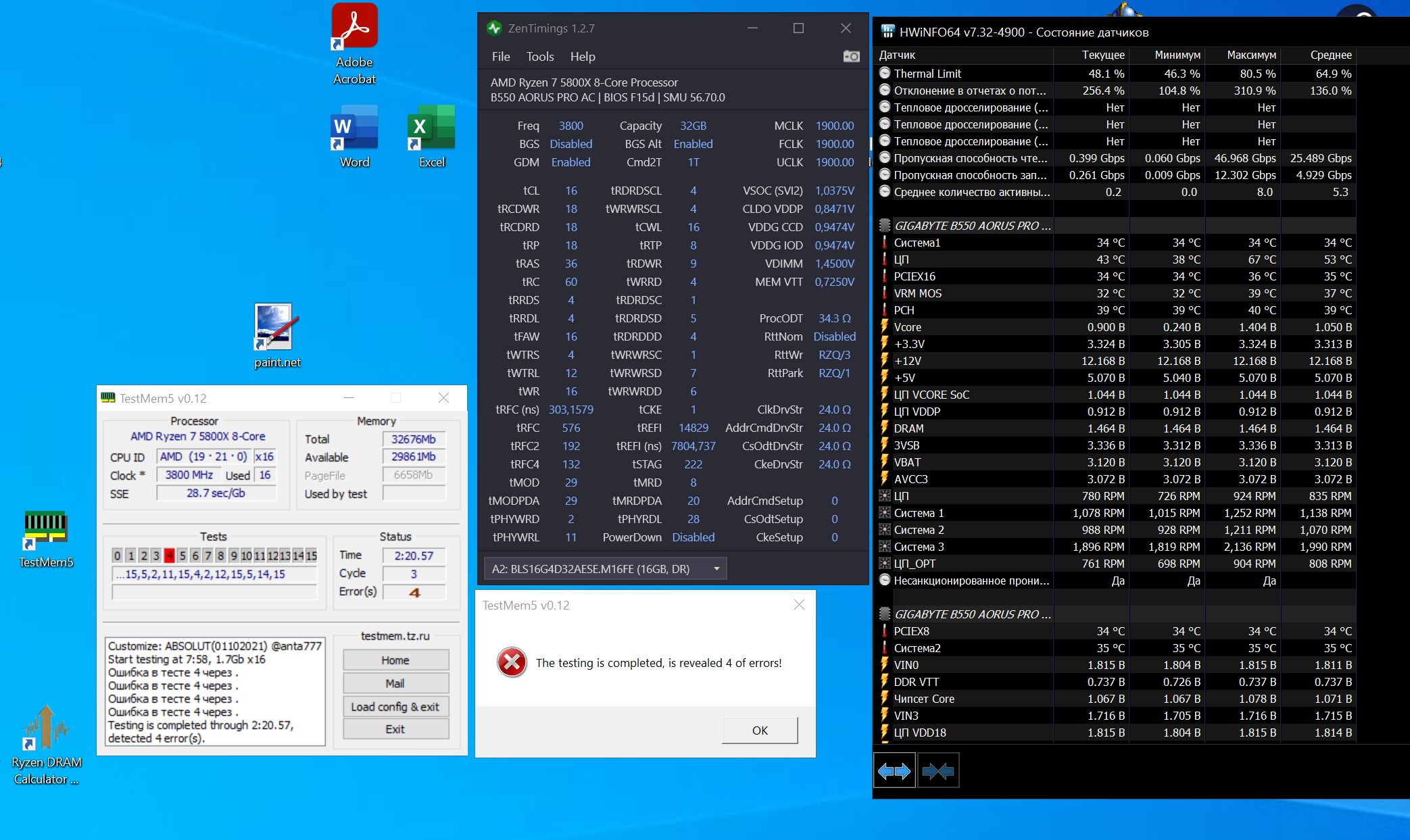

парни, значится запустил ТМ5 на прошлой настройке 3733 на 14-14-14-28-42, и там каждый шаг ошибка, поменял на 16-16-16-32-48, вольтажи все в ручную dimm 1.43, soc 1.1, ccd и iod 1.05, vddp 0.9 и получил такие результаты. не знаю, температуры такие норм? это ещё боковая стенка открыта, чтоб биос сбрасывать. если имеете какие-либо советы по настройке вольтажей или таймингов или ещё чего - с удовольствием попробую. и ещё вопрос по третьему кэшу, меньше 11.3 не было, доходит до 12.9, почему так может быть?
Вложение:
3733с16.png [ 236.8 КБ | Просмотров: 377 ]

_________________
Ryzen 7 5800x // ASUS ROG Strix B550-F gaming // ASUS TUF 3080Ti // G.Skill F4-3600C14-32GTZR @3800c14

  CTyDeHT

Member
Статус: Не в сети
Регистрация: 31.03.2003
usr721 писал(а):
Не важно когда разогнана, проблема у вас сейчас, поэтому стоит по-моему перепроверить на предмет WHEA в нагрузке и ошибок в тяжелых конфигах TM5 сейчас.

нет никаких ошибок в логах, я бы сюда не писал
  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
CTyDeHT ОК, со сбросом памяти в сток и отключением AMD SAM лагов в этой одной игре нет, я так понимаю?

Добавлено спустя 15 минут 43 секунды:
Naked Barista писал(а):
парни, значится запустил ТМ5 на прошлой настройке 3733 на 14-14-14-28-42, и там каждый шаг ошибка, поменял на 16-16-16-32-48, вольтажи все в ручную dimm 1.43, soc 1.1, ccd и iod 1.05, vddp 0.9 и получил такие результаты. не знаю, температуры такие норм? это ещё боковая стенка открыта, чтоб биос сбрасывать. если имеете какие-либо советы по настройке вольтажей или таймингов или ещё чего - с удовольствием попробую. и ещё вопрос по третьему кэшу, меньше 11.3 не было, доходит до 12.9, почему так может быть?

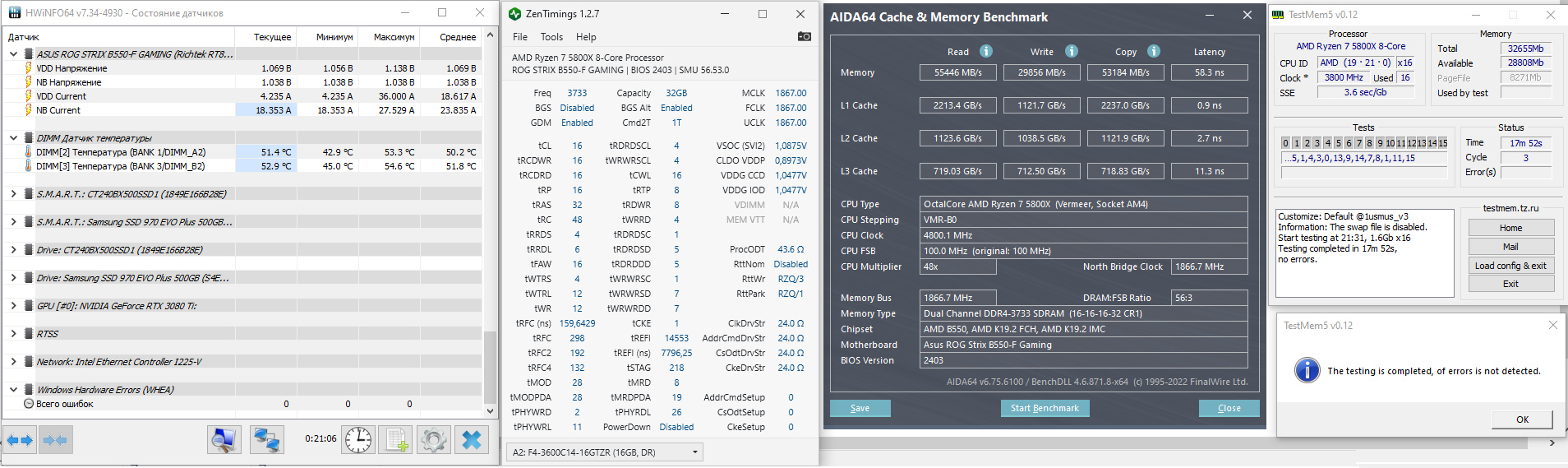

Вот как раз только что прогнал практически такой же конфиг в двухчасовом TM5, также на чипах S8B (только у меня 4x8, а не 2x16), как и вы при vDIMM 1.43, vSOC 1.1 и CLDO 0.9.
Макс темпа добралась до 50°С, при этом радики у этих модулей гораздо тоньше ваших, зато был активный охлад.
S8B 4x8 3800CL16@1.43 GDM 50°C
#77

У вас получилось 55°С в быстром, начальном тестике, что в целом не много, но и не мало. Такими темпами через час прогонов темпа еще бы заметно выросла…
В любом случае, если нет ошибок, это по-моему не так важно. А вот когда будут, как определите, что они не из-за перегрева?

Кэш норм, у меня, как видите, еще выше))

Добавлено спустя 5 минут 18 секунд:
Замечу по ProcODT из конфига.
При значениях 40, 43, 48 старта нет. Стартует только при 53 и выше или, соответственно, при 37 и ниже. Почему так, какая-то дыра?
Просто обычно при двух модулях использую 40 или 43, а здесь неожиданно пришлось покрутиться.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 19.12.2022 0:58, всего редактировалось 1 раз.

  Hro

Member
Статус: Не в сети
Регистрация: 03.10.2019
usr721 писал(а):
только у меня 4x8, а не 2x16), как и вы при vDIMM 1.43

При 1,43 в биосе я ставлю 3800 15-15-15, для 16-16-16 мне 1,38 хватает.

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.F / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Hro писал(а):
При 1,43 в биосе я ставлю 3800 15-15-15, для 16-16-16 мне 1,38 хватает.

Кремний…
Кроме того, у вас доска именно под 4 модуля заточена, хотя не знаю, влияет ли это как-то на напряжение? Также ваш RFC неизвестен.

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  Hro

Member
Статус: Не в сети
Регистрация: 03.10.2019
usr721 писал(а):
у вас доска именно под 4 модуля заточена, хотя не знаю, влияет ли это как-то на напряжение? Также ваш RFC неизвестен.

rfc 272 при 1,43.
У меня и две плашки с такой же напругой работают, как и 4. Хз в чём эта "заточенность" выражается, так и не понял.

_________________
R9 5900X / Asrock X470 Taichi agesa 1.2.0.F / 32Gb F4-3200C14D-16GFX 3733 14-14-14-28 1,5V / RTX 4070 Super / 2560x1440 240Hz

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
Hro писал(а):
Хз в чём эта "заточенность" выражается, так и не понял.

В топологии платы, как разведены дорожки к слотам памяти.
Однако влияет ли это в том числе на требуемое напряжение, повторяю, не знаю.
Вероятно, банально чипы лучшего бина. Хотя, помню, у меня старые 4х8 FlareX (PCB A0) хотели около 1.45 (правда, при CR1), так что не знаю…

Добавлено спустя 16 минут 43 секунды:
Допер - дело в ProcODT. Его для 4 модулей раньше ставил 53 тк все ниже вплоть до 40 включительно просто не стартовало, как выше отмечал, а я просто привык к 40 при такой частоте на однорангах.
Затем заметил, что на первый взгляд стабильно стартует и при ODT < 40. А при меньшем ODT вроде как можно понизить и напряжение. К примеру, при ODT 53 и vDIMM 1.4 даже не стартовало.
В общем, при ODT 34 на первый взгляд едет с vDIMM 1.38, потом покручу плотнее. Спасибо за наводку!

ЗЫ
Прогнал легкий тест при 1,38.
Казалось бы, на 5 сотых вольт ниже, однако макс тема при этом была такая же, как при 1,43. Наверное, просто ранее в комнате было прохладнее…
Также вижу, что при пониженном ODT и напряжении скорость записи почему-то выросла более чем на 1000 попугаев :roll: Не погрешность, проверял несколько раз.
#77

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

Последний раз редактировалось usr721 19.12.2022 10:50, всего редактировалось 6 раз(а).

  Remarc

Advanced member
Статус: Не в сети
Регистрация: 30.04.2013
Откуда: Москва
Фото: 0
Naked Barista писал(а):
парни, значится запустил ТМ5 на прошлой настройке 3733 на 14-14-14-28-42, и там каждый шаг ошибка, поменял на 16-16-16-32-48, вольтажи все в ручную dimm 1.43, soc 1.1, ccd и iod 1.05, vddp 0.9 и получил такие результаты

значит для tcl14 напряжение больше нужно
Naked Barista писал(а):
и ещё вопрос по третьему кэшу, меньше 11.3 не было, доходит до 12.9, почему так может быть?

от частоты проца зависит

_________________
AM5 R7 7700=6050Mhz
AM4 R7 1700X=4500Mhz,R7 2700X=4711Mhz,R7 3800X=4900Mhz,R7 5700X=5300Mhz

  CTyDeHT

Member
Статус: Не в сети
Регистрация: 31.03.2003
usr721 писал(а):
со сбросом памяти в сток и отключением AMD SAM лагов в этой одной игре нет, я так понимаю

Строго с отключением SAM (память не трогаю) - лаги исчезают, повторю, играю с такими настройками в БФ с 19 года и все в порядке без SAM
на этой неделе включил SAM и был удивлен такому порядку вещей
  craghorn

Member
Статус: Не в сети
Регистрация: 24.10.2017
Понизил вольтажи cldo, vddg vddp
Поменял прокодт
Терминейшены настроил на авто от материнки, повысил вольтаж на память
На всякий случай повесил маленькую вертушку чтобы дула на память
Вот что получилось, судя по описанию ошибок в нете абсолюта, ругается на процессор контроллер, freq. voltage
https://imgur.com/a/fOV9FwY
Что тут надо повышать и на сколько?) Ошибки только в одном тесте
Помогите мастера ^^
Вложение:
Annotation 2022-12-19 102724.png
Annotation 2022-12-19 102724.png [ 463.66 КБ | Просмотров: 243 ]

_________________
Ryzen 7 5800x3d, Gigabyte b550 pro ac, 2x16 gb G.Skill Ripjaws b-die CL15 3800 gdm off, 6950xt

Последний раз редактировалось craghorn 19.12.2022 10:35, всего редактировалось 1 раз.

  usr721

Advanced member
Статус: Не в сети
Регистрация: 08.09.2006
Фото: 142
CTyDeHT писал(а):
на этой неделе включил SAM и был удивлен такому порядку вещей

Я бы не удивлялся, технология не настолько универсальная и безукоризненная, насколько я знаю.

Полагаю, многое здесь зависит в том числе от самой игры. В другиг играх SAM пробовали включать, тоже лагает?

_________________
5600g, lf ii 240, a520i ac, sec b-die, rm550x, defineminic

  MadMaxx

Member
Статус: Не в сети
Регистрация: 07.12.2010
craghorn soc до 1.1v подними, снизить всегда успеешь. tRCDRD 19, tRP19
  craghorn

Member
Статус: Не в сети
Регистрация: 24.10.2017
MadMaxx писал(а):
craghorn soc до 1.1v подними, снизить всегда успеешь. tRCDRD 19, tRP19

Да на моей материнке походу всок вообще ничего не меняет, я пробовал, не меняется ничего( А с drd 17 и trp 15 даже тесты проходили нормально подряд несколько (
Но сейчас еще попробую

_________________
Ryzen 7 5800x3d, Gigabyte b550 pro ac, 2x16 gb G.Skill Ripjaws b-die CL15 3800 gdm off, 6950xt

Последний раз редактировалось craghorn 19.12.2022 11:15, всего редактировалось 1 раз.

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 35551 • Страница 1383 из 1778 • <  1 ... 1380  1381  1382  1383  1384  1385  1386 ... 1778  >
-

Список форумов » Тематические форумы » Оперативная память

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: X-Angel и гости: 22

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
