AMT - Asus MemTweakit Asus MemTweakIt 2.02.44 При настройке памяти в BIOS ставим ОБЯЗАТЕЛЬНО MRC Fast boot=disable (включаем при этом режим тонкой тренировки, если же выставим enable, то включаем режим грубой тренировки). Оптимально при разгоне памяти использовать в биосе множитель памяти 133, а не авто или 100, что даст возможность создать комфортные условия для контроллера памяти в процессоре и снизить напряжения ио и са ! Недаром в Jedec шаг между спидбинами именно 133, а не 100! Для плат с Alder Lake напряжения VDD и VDDQ на память могут отличаться не больше, чем на 300 мВ. Для плат на основе логики z690 и b660: VDD>VDDQ VDDQ>=VDD-300mV(0.3V) Лучше на VDDQ не превышать 1.25V. Вполне возможно 1.30V. MSI дает зазор до 1.40V. Для таймингов должно выполняться требование: _dr=_dd
Разгон памяти у современной DDR4 (16 банков,RRDS=4,FAW=16,BL=8) эффективен только при tRC<=64,если каждый новый блок чтения происходит с разных банков памяти. Для 4-х слотовых плат при разгоне желательно в биосе отключить неиспользуемые слоты. Для максимальной производительности памяти значение tRFC в тактах для 8-Гбитных чипов должно быть кратно 8,а для 16-Гбитных чипов - 16. Если это правило не соблюдать, то будут вставлены лишние такты при каждом цикле обновления памяти. Для желающих максимально снизить tRFC. Делим tRFC на сумму tRCD,tRTP и tRP. Если результат ближе к 4, то снижать tRFC можно по 4 такта. Если результат ближе к 2, то снижать tRFC можно по 2 такта. Это связано с тем, что обновление происходит субмассивами, которые обязательно кратны 2.
Новая информация по tRAS
Чтение с модуля памяти у DDR4 происходит блоками. Минимальный блок сейчас составляет 64 байта, что связано с размером строки кэша у процессора. Этот блок может считываться как с одного банка, так и с разных. tRAS=tRCD+tRTP (при считывании 8 байт с одного банка) tRAS=tRCD+tRTP+4 (при считывании 16 байт с одного банка) tRAS=tRCD+tRTP+8 (считывание 24 байт - маловероятно) tRAS=tRCD+tRTP+12 (при считывании 32 байт с одного банка). Самый верный выбор для DDR4! tRAS=tRCD+tRTP+16 (считывание 40 байт - маловероятно) tRAS=tRCD+tRTP+20 (считывание 48 байт - маловероятно) tRAS=tRCD+tRTP+24 (считывание 56 байт - маловероятно) tRAS=tRCD+tRTP+28 (при считывании 64 байт с одного банка) Для DDR4 оптимальным выбором является 4-й или последний вариант. Но если выставить tRAS меньше, то ничего трагичного не произойдет, так как джедек придумала предохранитель (tRTP), поэтому можно не заморачиваться и выставлять минимальный tRAS (=tRCD+tRTP).
Напряжения на процессоре при разгоне памяти
SA- безопасный уровень (по данным MSI) 1.35, растет от частоты памяти и зависит от подключенной периферии к PCIE, чем больше скорость видеокарты и NVME-диска, тем выше нужно напряжение. IO (для Z590 =IO2, а просто IO можно оставлять в авто, для Z690=IVR DDQ)- обычно хорошо работает если на 50 мВ ниже SA, но чем ниже, тем лучше, стараться максимально снижать. Тоже растет с ростом частоты памяти. Для ориентира при настройке всегда рекомендую глянуть, что за напряжения SA и IO выставляет материнка в авто.
Для начала тезисно несколько правил «успешного разгона и установки памяти»:
1. Ни в коем случае не используем XMP профили – этот режим протестирован на совместимость, но не даёт оптимальную производительность. Поскольку заводская настройка не блещет идеальным подбором, можно получить до 20-25% производительности дополнительно, вручную настраивая тайминги и напряжения. Также XMP режим чреват завышениями вольтажа самой память и контроллера памяти\SOC. 2. Правильная установка модулей – А2 (для одного модуля), A2B2 (для двух модулей). 3. Самый лучший разгон по частоте достигается при использовании одного модуля, при наличии двух планок максимальная частота лишь немного хуже. У четырёх – либо хуже (на устаревающем LGA2011-3) либо такой же или лучше (LGA2066), которые могут стабильно работать с 4мя модулями на 4000CL16. 4. Если используется два модуля, то худший модуль (требующий бОльшего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2. 5. Перед настройкой частоты и таймингов памяти отключить подсветку модулей памяти - т.к. это даёт лишний нагрев.
УНИВЕРСАЛЬНЫЙ ГАЙД ПО НАСТРОЙКЕ от Agiliter
Универсальный гайд. 0. Устраните любые потенциальные проблемы с другим железом. Снимите разгон с видеокарты, снизьте частоту цп на 300 с сохранением напряжения. Не забудьте вернуть RTL в авто если сейчас не авто. 1. Крутим очень короткий мемтест, то есть если минуту живёт сразу снижать тайминг дальше. Ищите не стабильность, а явно сбойное значение тайминга, запишите его - пригодится. Гораздо проще найти явно нерабочее значение и от него плясать чем пытаться ловить нестабильность часами. Это также помогает диагностировать сбойные тайминги на ранее "стабильной памяти". Не пытайтесь найти предельные значение сразу. Сначала скрутите до +2 от минимально стабильного. Многие тайминги идут параллельно поэтому бессмысленно пытаться скрутить до упора с первого прохода. CR выставить на 2 если стоит 1. В самом конце можно попробовать скинуть до 1. 3 Ставить только на очень большую частоту или если по другому ну совсем никак.
Начните с RCD, CL. Не обязательно должны быть одинаковыми, обычно CL идёт меньше чем RCD. RAS сразу пробуйте как RCD+CL+4, до этого значения от него существенная разница, дальше меньше. CWL<=CL. Допустимые значения 9,10,11,12,14,16,18,20. RP можете выставить по RCD, если пойдёт меньше - тоже неплохо, не уверен правда насчёт смысла. RTP без формул. Если не идёт вниз можно попробовать поднять чуть чуть RP. В DDR4 явно связан с WR соотношением 2 к 1 (например WR20\RTP10), физически хранится одно значения и в зависимости от операции интерпретируется. Скрутите FAW до 16(так и оставьте если работает). С таким FAW скручивайте RRD(оба, L обычно больше чем S), возможно поедут на 4 оба. Если до 4 не удалось спустить поднимите FAW до уровня RRDL*4 и попробуйте ещё, хотя это скорее всего уже почти предел. Обычно L>=S. L - SG(Same Group). S - DG(Different Group) Напр. RRD_L>=RRD_S. CKE=5 СCDL>=4 RDRD_DD и прочие подобные можно проигнорировать если у вас нет двух планок на один канал (4 планки). DD-Different Dimm. Тоже самое с DR-Different Rank если у вас одноранговая память. RDWR_SG(DG) и подобные сочетания скручивайте до минимальных рабочих, потом накиньте сверху +2. Как уже отметил обычно SG>=DG. WTR не трогайте он сам спустится когда будете скидывать WRRD_SG(DG) и прочие подобные. Если сам меньше не стал тогда руками скидывать. WR снижать через WRPRE если есть. Если нет или не снижает WR, То скрутите его скажем до 12 или +4 от рабочего, потом дожмёте если не лень будет. RFC явных формул нет, крутить после всего списка сверху. Не пытайтесь найти его минимальное значение если не хотите чтобы память начинала сыпать ошибками от любого чиха. найдите пограничное со стабильностью значение и накиньте сверху 20 или сразу 40. Может реагировать на RAS+RP, RRD, FAW, причём в обе стороны (то есть может "сломаться" если задрать названные), а может и не реагировать... REFi больше лучше. Связан с RFC. REFI сколько память "работает" - RFC сколько "отдыхает". Оба тайминга лучше не пытаться найти предельное значение.Заметно реагируют на температуру. Многие тайминги отзываются и на температуру и на напряжение. Поскольку напряжение может как позволить снизить тайминг, так и увеличить температуру, то середину можно искать очень долго, поэтому лучше бы вовремя остановится. Тестируйте тщательно с перезагрузками, сном, холодным стартом. RTL и IOL вам кто-то другой пусть советует как настраивать, от них у меня голова болеть начинает...
tRASmin=tCL+tRCD+2 WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле: WRRD_sg=6+CWL+WTR_L WRRD_dg=6+CWL+WTR_S WR - через WRPRE (для матплат ASUS): WRPRE=4+CWL+WR RTP - через RDPRE (для матплат ASUS) RDPRE=RTP
VDDDQ=1.5 V max по Jedec VrefCA=0.6xVDDDQ=0.9 V (max по Jedec), в даташите контроллера интел тоже разрешено максимальное vrefca=0.6xVdddq. То есть при обычной настройке биоса, когда VrefCA=0.5xVDDDQ, VDRAM<=1.8 V, чтобы уложиться в нормы по Jedec. А если при этом в биосе настроить vrefca=0.49xvdddq (разрешено по Jedec), то безопасное Vdram может быть еще выше=1.837 V. Вывод: для контроллера процессора напряжение на память <=1.8 V неопасно
CPU Name: Intel® Core™ i7-7740K CPU @ 4.30GHz Motherboard Model: MSI X299 GAMING PRO CARBON AC (MS-7A95) Total Size: 8192 MB Type: Single Channel (64 bit) DDR4-SDRAM Frequency: 2750 MHz - Ratio 1:31 Timings: 21-31-31-63-2 (tCAS-tRC-tRP-tRAS-tCR) Slot #1 Module: G.Skill 8192 MB (DDR4-2137) - XMP 2.0 - P/N: F4-3200C14-8GVR
[img]Ссылка на скрин[/img] Для сбора статистики по установленным чипам памяти просьба прикладывать скрины программы Taiphoon Burner и указывать напряжения на DIMM, IO и SA![/color]
Below are the typical tRFC in ns for the common ICs: IC tRFC (ns) Hynix 8Gb AFR 260 - 280 Hynix 8Gb CJR 260 - 280 Hynix 8Gb DJR 260 - 280 Micron 8Gb Rev. E 280 - 310 Micron 16Gb Rev. B 290 - 310 Samsung 8Gb B-Die 120 - 180 Samsung 8Gb C-Die 300 - 340
Таблица tRFC от Reous v26
#77
Расшифровка чипов, находящихся в модуле памяти у разных производителей
#77
Ревизии печатных плат. A0,A1 или A2 планки, как узнать
#77 #77 #77 #77
Статистика tRCD планок в зависимости от типов чипов
#77 #77 #77 Чем выше вы в вертикальном столбце, тем удачнее планки. Чем интенсивнее цвет, тем выше статистический процент (данные старые,теперь удачнее чипы выходят) На 1 таблице все,что выше красной линии - суперотборники.
Советы по верной тренировке
1.Поднять напряжения на VCCSA и VCCIO. 2.Включить в биосе Round Trip Latency. 3.Для гигабайтов - memory enchancement=normal.
Руководство по разгону памяти для начинающих блондинок
В моей таблице WRPRE=WRPDEN. И WRPRE связан с CWL и WR, если вы ввели в таблице неверные значения wr или cwl, то и получите неверное значение.

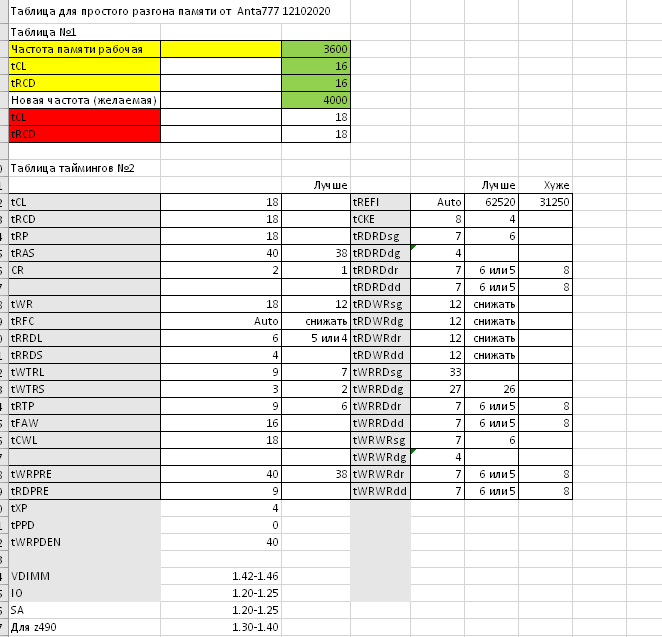

Ввести неправильные значения в таблице всего в 4 строк в принципе для меня невозможно. Я лишь написал частоту ОЗУ, tCL и tRCD из XMP профиля, после ввёл желаемую частоту и всё, все значения сами поменялись. Можете сами проверить и сравнить.
Вложение:
Screenshot_3.png [ 37.11 КБ | Просмотров: 393 ]
_________________ Intel Core i5 9600KF 4700 MHz MPG Z390 Gaming Edge AC G.Skill Trident Z DDR4 (2x8Gb) 3866 MHz Asus GeForce RTX 3080 TUF Gaming V2 LHR Corsair HX750i

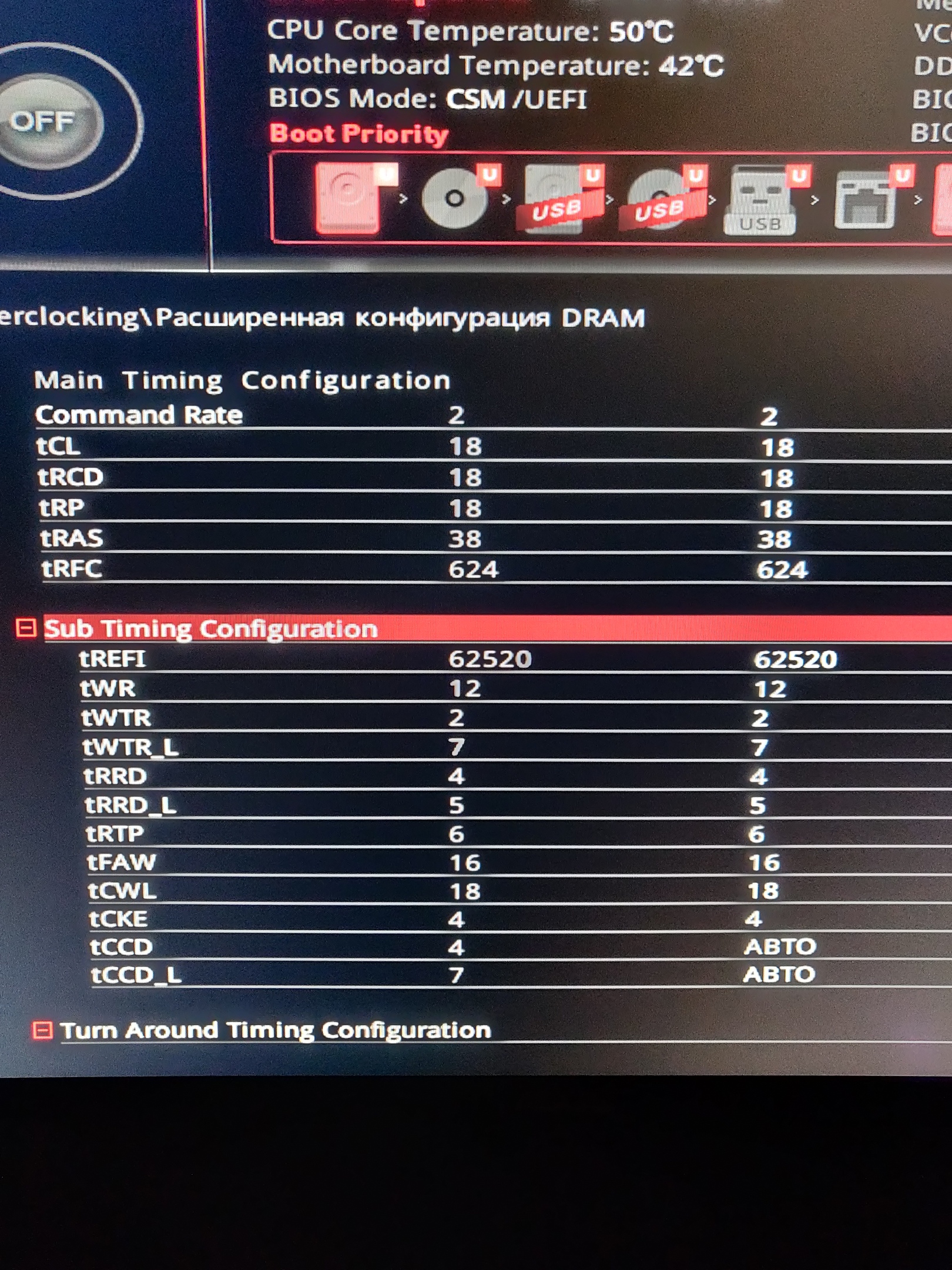

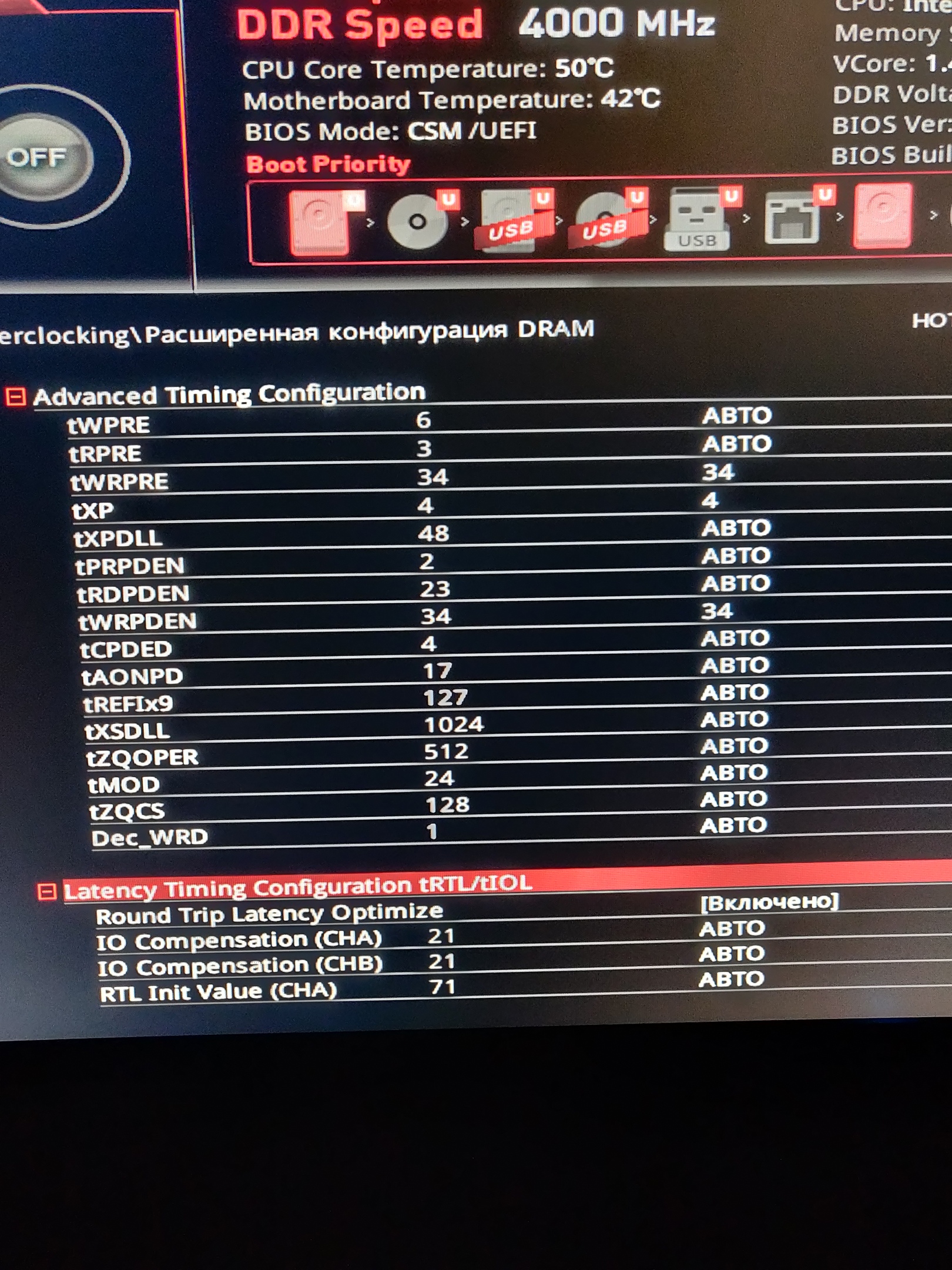

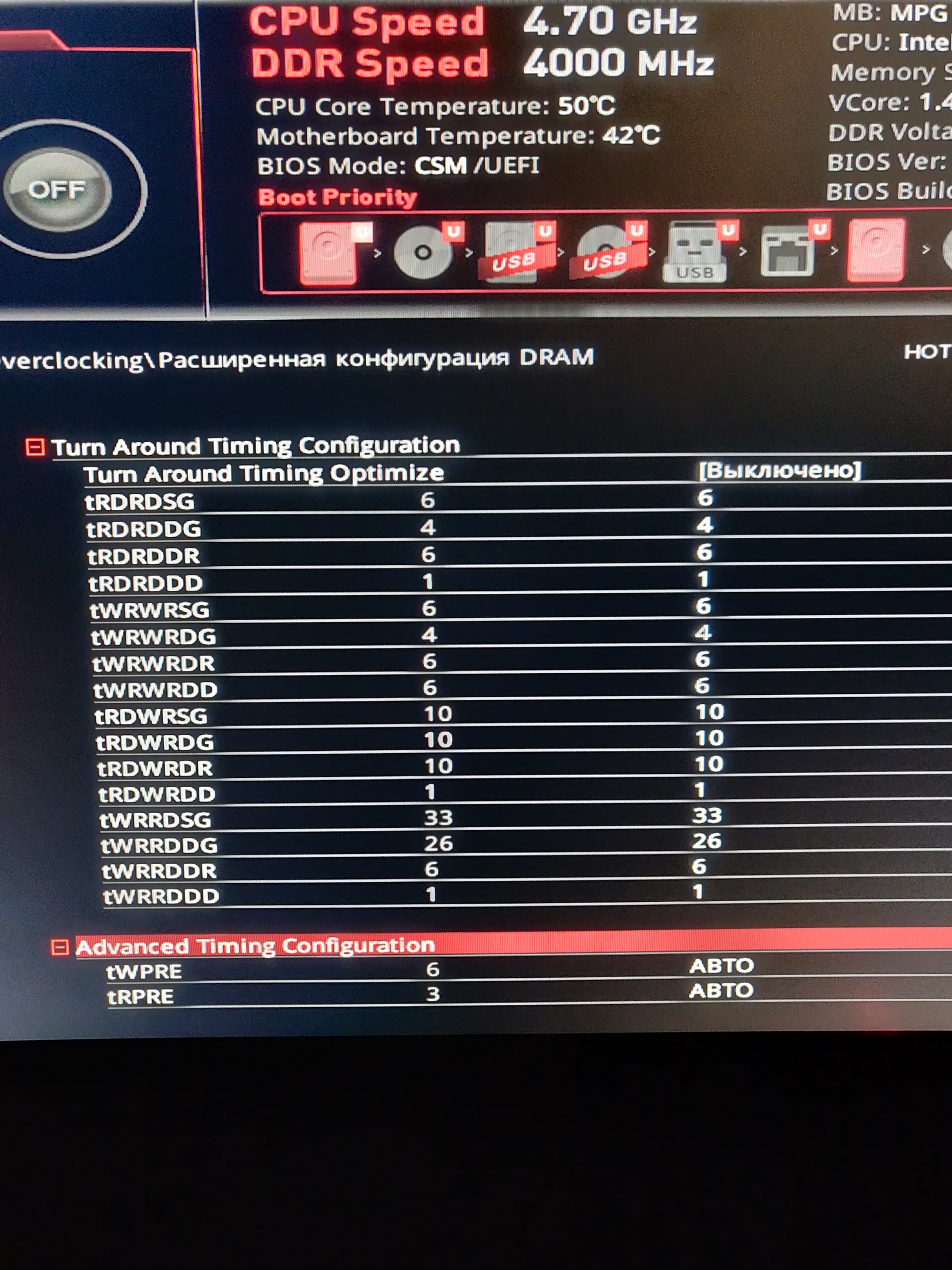

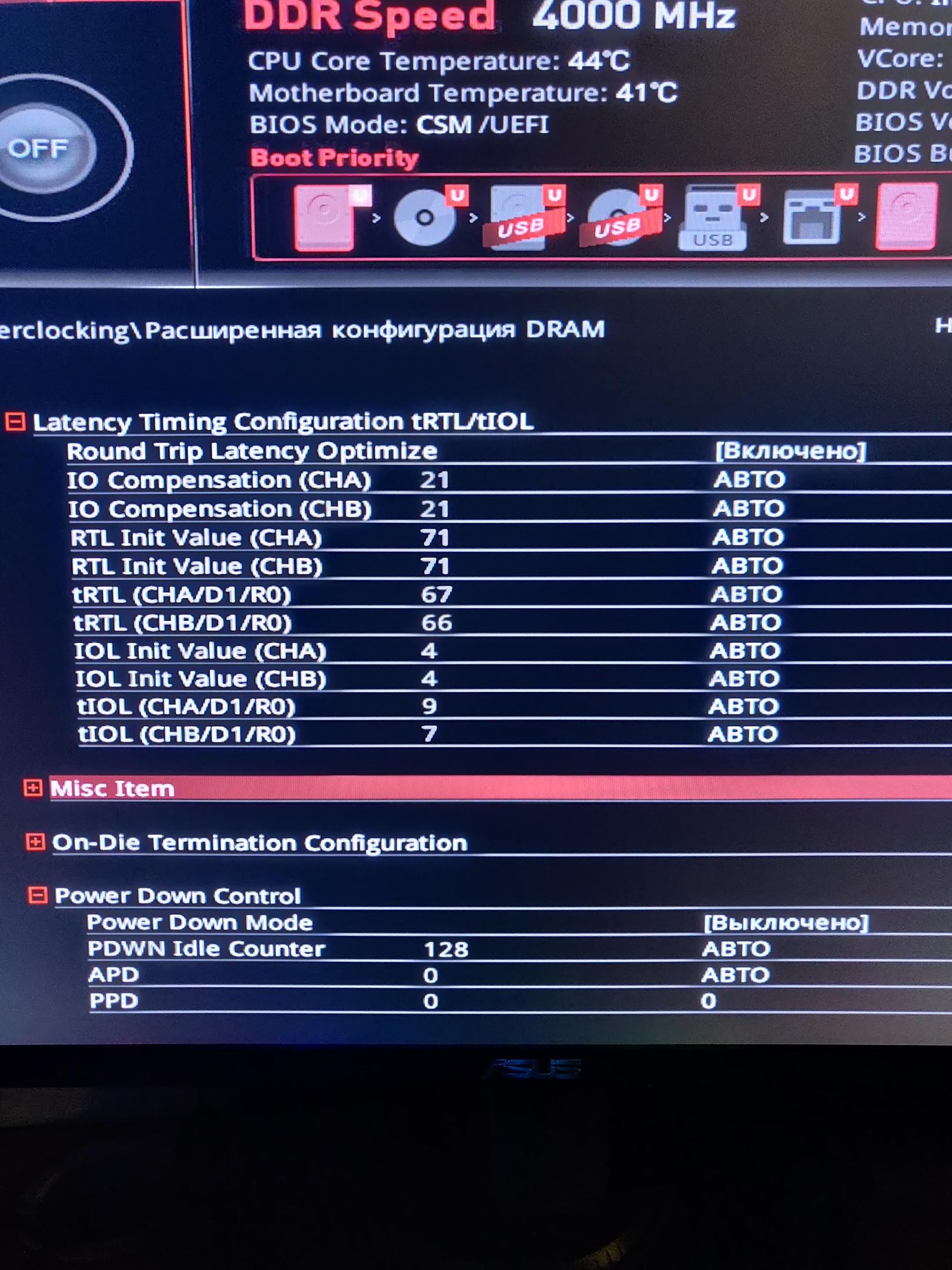

Что может не совпасть в биосе, если эти тайминги ввести?

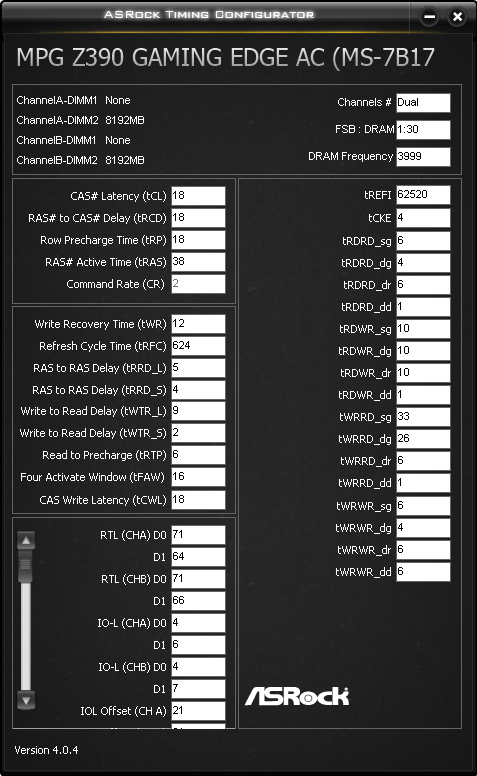

Как мне писали, что нужно верить программе ASRock'у а не биосу, но я ввёл эти значения и получилось, что в этой программе значения совсем другие. Значит программа немного того или те, кто советуют, чтобы ей доверяли?
_________________ Intel Core i5 9600KF 4700 MHz MPG Z390 Gaming Edge AC G.Skill Trident Z DDR4 (2x8Gb) 3866 MHz Asus GeForce RTX 3080 TUF Gaming V2 LHR Corsair HX750i
Как мне писали, что нужно верить программе ASRock'у а не биосу, но я ввёл эти значения и получилось, что в этой программе значения совсем другие.
Я вижу что вы ввели все не как в таблице. Ещё раз пересмотрите. И ни стоит сразу пихать значения из колонки "лучше", пока вы не поедете на стабильных таймингах.
Я вижу что вы ввели все не как в таблице. Ещё раз пересмотрите. И ни стоит сразу пихать значения из колонки "лучше", пока вы не поедете на стабильных таймингах.
Я и это делал и тестировал, так что вот.
Вот вы писали тогда:
KaBooo писал(а):
Memory try it вырубить. Выставить вручную 4000, поставить 1.25 sa, io 1.25, если бидай, то можно и до 1.5В попытаться ставить. Выставить Tfaw 16 Rrds 4 rrdl 6, первички, если это бидай без проблем на такой частое и около 1.5В можно ставить 16 16 16 36, все остальное в авто и проходить тест, желательно с нагрузкой на карту. Проц скинуть в авто перед разгоном памяти. В конце уже разгонять процессор. Найти 2 параметра round trip latency - Enabled и turn around timing training - off. Power down Mode - off, если есть PPD, то выставить в 0 Тренировку при этом поставить в disable
Возможно ли это, если сделать первички из прошлого поста с 16 16 16 36, а остальное взять из таблицы? Всё таки поднимать напряжение на 1.5В, как-то даже не знаю... Сыкотно)
_________________ Intel Core i5 9600KF 4700 MHz MPG Z390 Gaming Edge AC G.Skill Trident Z DDR4 (2x8Gb) 3866 MHz Asus GeForce RTX 3080 TUF Gaming V2 LHR Corsair HX750i
Member
Статус: Не в сети Регистрация: 20.08.2009 Откуда: Краснодар Фото: 11

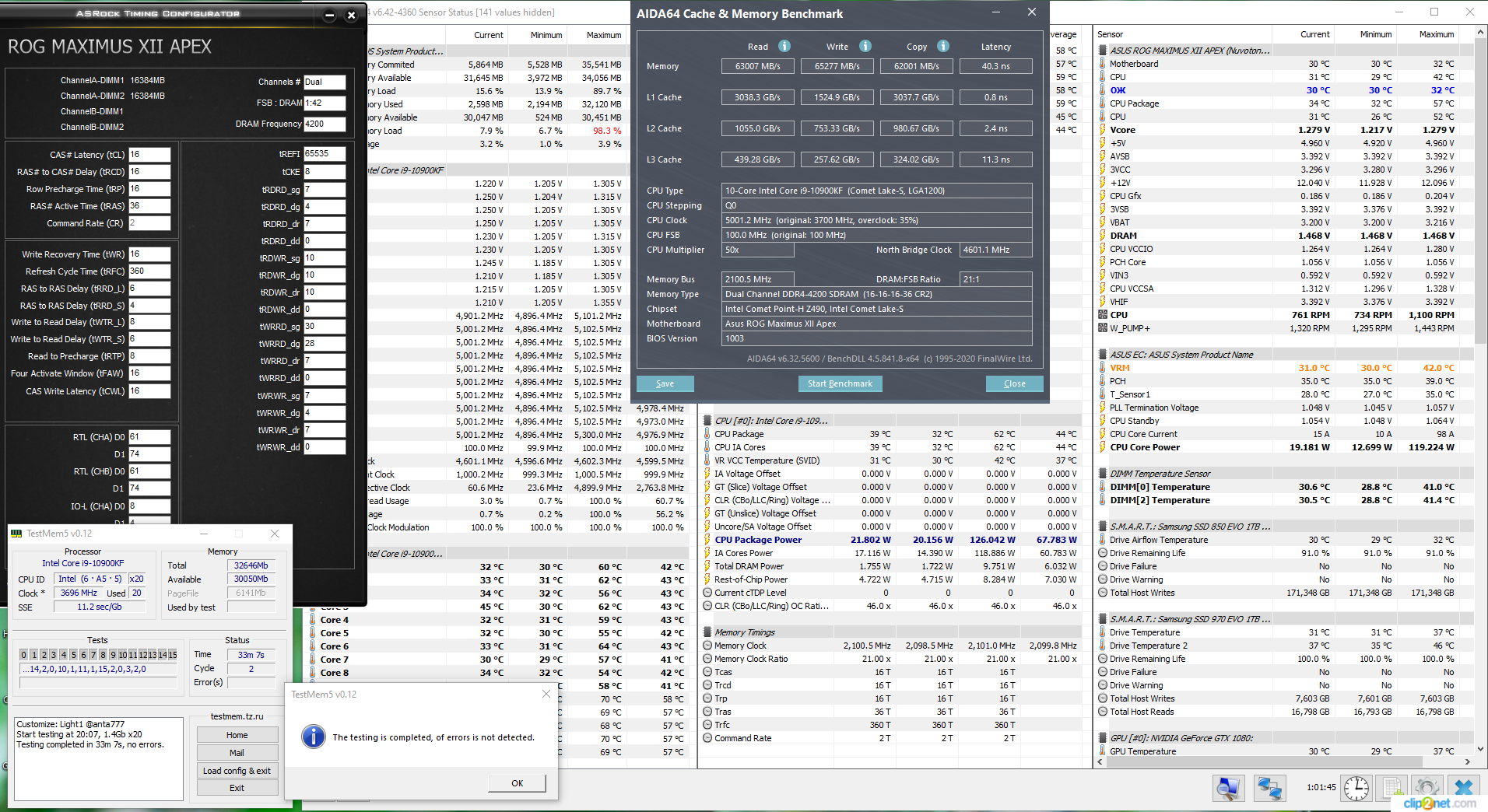

Пока так, для 4400 нужно наваливать 1.55v, а там уже только вентилятор на обдув памяти спасает, остановился на 4200 пытаюсь ещё ужать но как только ужимаю tWTRS 4 и tWRRD_dg 26 начинают сыпать ошибки в лайт тесте хотя на гене 11 эти тайминги были стабильны

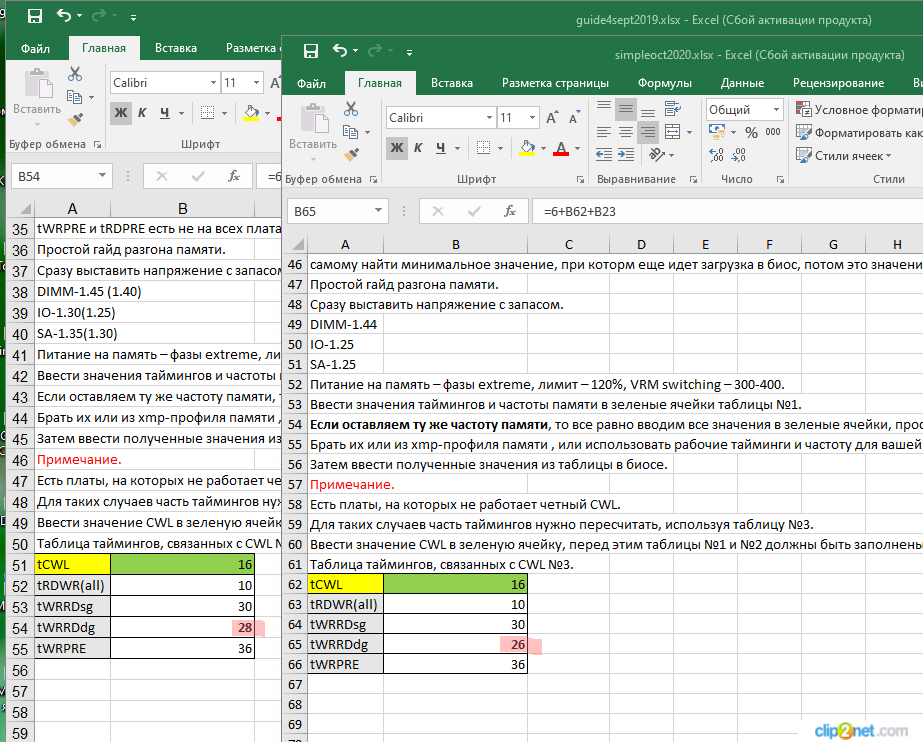

В новом калькуляторе для меня 26 не рабочее значение( Старый калькулятор который считает 28 стабильный
Member
Статус: Не в сети Регистрация: 20.08.2009 Откуда: Краснодар Фото: 11
anta777 писал(а):
берите из таблицы столбец, где нет надписи лучше.
Пересмотрел старые скрины и заметил что для однорангов тайминги из столбца лучше били рабочими, а вот двуранги с ними не запускаются, есть взаимосвязь между столбцом "лучше" и двуранг-одноранг?
Junior
Статус: Не в сети Регистрация: 28.09.2019 Фото: 1
anta777 у меня кстати на asrock z390 phantom gaming 9 есть прикол с таймингами, ставишь например 6 вместо 8 на вторичке, перегружаешься, биос что-то там шаманит, мигает цифрами и загружается винда. Смотрю а там как было 8, так и осталось. Гружусь в биос, а там типа стоит 6, а слева отображается, что применилось 8. Может и у товарища такое). Может подскажешь почему у меня копирование низковатое постоянно получается?)
Куратор темы Статус: Не в сети Регистрация: 10.06.2011
Реально плата применяет совсем другие тайминги. Я бы снизил частоту памяти с вашими таймингами до 4000 и сравнил бы показатели в аида64. Или начал поднимать вторички и третички, тестируя в аида64.
Добавлено спустя 1 минуту 45 секунд:
xzqtr писал(а):
Пересмотрел старые скрины и заметил что для однорангов тайминги из столбца лучше били рабочими, а вот двуранги с ними не запускаются, есть взаимосвязь между столбцом "лучше" и двуранг-одноранг?
Двуранги имеют много дополнительных соединений для синхронизации, поэтому для них снизить тайминги тяжелее.
Member
Статус: Не в сети Регистрация: 25.03.2016 Откуда: Липецк Фото: 72
odys Разные цифры в биосе справа и слева бывают, если пытаться изменять тайминги при отключенной тренировке памяти. Биос изменения не применяет, пока тренировку памяти не включишь. Во всяком случае, у меня так.
Но даже если в биосе справа и слева стоят одинаковые цифры, то даже это не гарантия, что мать их на самом деле использует. Вот мой личный пример. Настройки в биосе одни и те же для обеих картинок. А реальные цифры нескольких таймингов отличаются от настроек, которые показывает биос. Я накосячил с другими таймингами, а биос сам исправил связанные тайминги по своему разумению и никак это не отобразил.
#77 #77
_________________ i5-10600KF, MSI Z490-A Pro, NH-D15, 2 x BL16G30C15U4B.M16FE1, MSI GF GTX960Gaming2G, Samsung 970 EVO Plus 500GB, FD Define S, FD Ion+Platinum560W
